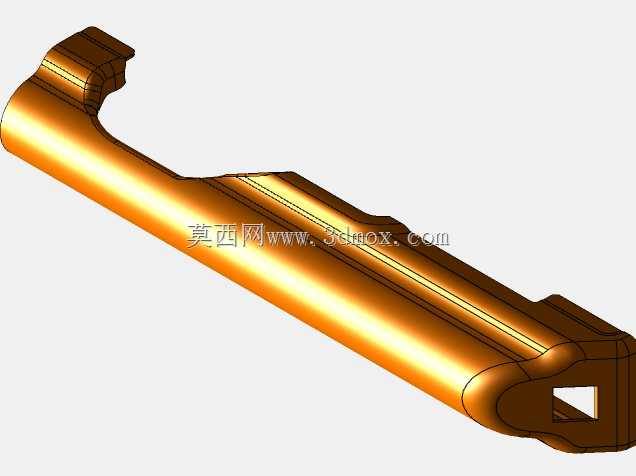

PP-19 Bizon冲锋枪机匣顶盖结构设计

　　PP-19 Bizon作为采用大容量螺旋弹匣供弹的冲锋枪型号，其机匣顶盖承担着封闭机匣上部空间、为瞄准装置提供安装基准、引导自动机往复运动的多重作用，区别于常规AK系列步枪的冲压薄钢板顶盖，该款顶盖在结构强度、安装定位精度上有更严苛的设计要求，适配冲锋枪高射速下的连续射击工况，避免自动机往复运动过程中出现顶盖震颤、移位，影响射击精度与动作可靠性。

　　从实际装配场景来看，该顶盖前端通过铰接结构与机匣前部的节套位置连接，后端依靠卡笋结构与机匣尾部实现快拆锁定，日常维护时无需额外工具即可掀开顶盖，完成自动机清理、上油保养、故障排除等操作，铰接位置的配合间隙经过严格控制，既保证开合动作顺畅无卡滞，又能在闭合锁定后将顶盖的上下窜动量控制在0.15mm以内，避免连续射击过程中顶盖出现跳动干扰瞄准线。顶盖的主体截面采用弧形变截面设计，完全贴合自动机运动的轨迹轮廓，内部预留的空间刚好容纳枪机框的往复运动行程，不会出现运动干涉，同时外壁的弧形结构与枪械整体的流线外形匹配，避免出现突出棱角影响携行，在射手据枪射击时，顶盖上部的平面也能作为辅助依托面，方便射手稳定据枪。

　　设计过程中首先需要匹配原枪的安装边界尺寸，前端铰接孔的中心距、后端卡笋的卡槽位置、与机匣贴合的止口尺寸都需要严格对应原枪的配合公差，避免出现安装后无法锁定、闭合间隙过大的问题。顶盖主体的壁厚采用渐变设计，在与自动机接触的导向面位置适当增加壁厚，提升耐磨性能，长期往复摩擦下也不会出现过度磨损导致间隙变大；在非受力的外侧区域适当减小壁厚，控制整体零件重量，避免额外增加枪械的上部重量影响重心平衡。顶盖尾部开设的方形缺口是为机械瞄具的照门结构预留的安装让位空间，缺口的位置精度直接影响照门与准星的同轴度，建模过程中需要以铰接孔中心为基准，严格控制缺口的中心位置与尺寸公差，保证装配后瞄准基线的一致性。

　　从实际使用场景出发，该顶盖需要承受连续射击过程中的震动冲击、温差变化带来的形变影响，因此结构上在顶盖的两侧设计了纵向的加强筋结构，沿着顶盖的长度方向延伸，在不显著增加壁厚的前提下大幅提升零件的结构刚度，避免摔碰、挤压时出现变形，导致无法正常装配或自动机运动卡滞。导向面的粗糙度要求控制在Ra1.6以内，减少枪机框往复运动时的摩擦阻力，提升自动机循环的顺畅度，同时表面的氧化处理层也能提升耐磨与防锈性能，适应复杂的使用环境。

　　在建模过程中，需要重点验证顶盖闭合状态下与周边零件的间隙，包括与枪机框的运动间隙、与机匣侧壁的贴合间隙、与照门组件的让位间隙，避免出现装配干涉；同时需要模拟快拆结构的运动行程，验证卡笋锁定与解锁的动作是否顺畅，铰接位置的转动是否存在卡滞点。对于变截面的弧形外壁，需要保证曲面过渡顺滑，没有折线或凸起，避免携行时钩挂衣物装具，影响战术动作的流畅性。该结构的设计既保留了AK系列枪械顶盖快拆易维护的优势，又通过结构优化解决了传统薄钢板顶盖刚度不足、射击时易震颤的问题，适配Bizon冲锋枪的结构特性与使用需求，可作为枪械改装、结构研究、教具开发的三维结构参考，帮助设计人员理解冲锋枪机匣上部组件的设计逻辑与配合要求。
