SVDS枪械小部件高精度扫描逆向结构

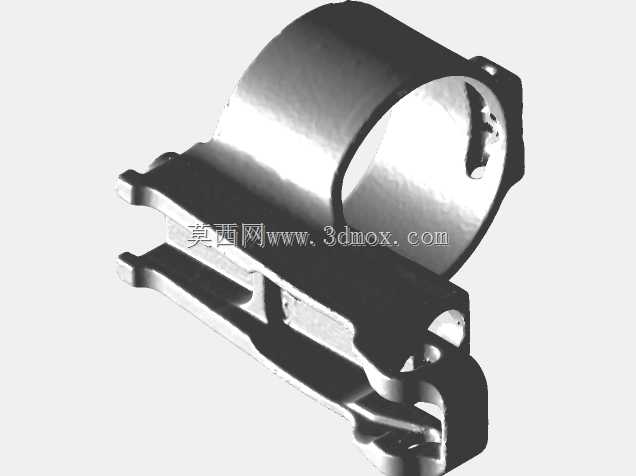

　　这套扫描获取的SVDS系列枪械小部件结构，覆盖了前视镜底座、前后护手板固定器、连接螺栓、气体活塞、气块、内固定器凸耳、活塞杆、调节器与套筒、后视镜底座等多个核心配合零件，所有结构均通过实物三维扫描逆向得到，完整保留了实物零件的加工痕迹、装配倒角、配合间隙等细节特征，可直接用于枪械结构研究、配件复刻加工、改装方案验证等场景。在实际枪械使用场景中，这套部件承担着瞄准系统固定、导气系统能量调节、护手结构连接、自动机动作传导等核心功能，每一个零件的尺寸精度、形位公差都直接影响整枪的射击精度、动作可靠性与勤务使用寿命。从结构设计思路来看，前视镜底座采用了与枪管过盈配合加横向销钉锁定的结构，

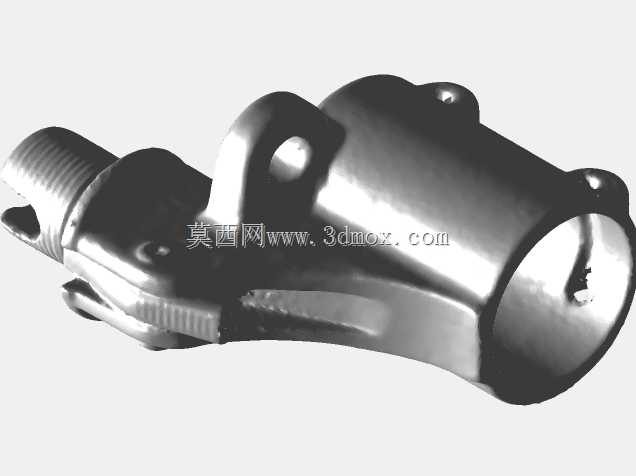

　　安装时需要保证瞄准镜安装基面与枪管轴线的平行度控制在0.02mm以内，底座上的燕尾槽结构直接适配标准SVDS瞄准镜装夹结构，侧面的紧定螺钉孔预留了足够的螺纹啮合长度，避免连续射击后出现瞄准点偏移问题。护手板固定器分为前后两个独立零件，前固定器卡在导气箍位置的环形卡槽内，后固定器与机匣前端的定位凸台配合，两个固定器之间通过护手本体的连接槽形成稳定的三角支撑结构，既可以隔绝连续射击后枪管传导的热量，避免握持烫伤，也能为下挂战术配件提供稳定的安装基准，固定器上的镂空槽既减轻了零件重量，也能在连续射击时形成空气对流，加快枪管散热速度。气体活塞与气块是这套部件里的核心导气组件，气块安装在枪管中部的导气孔位置，内部的进气孔与枪管导气孔严格对中，

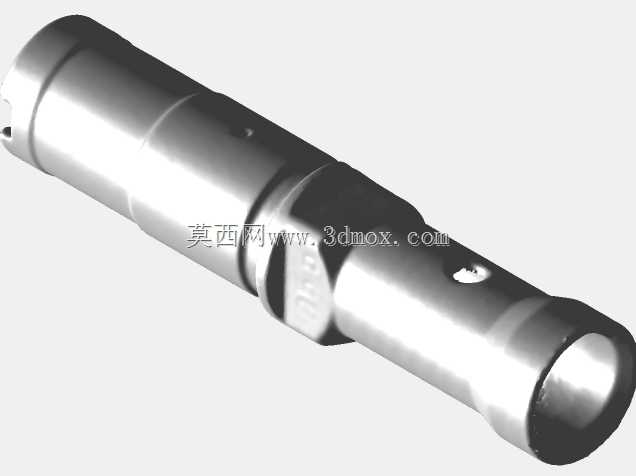

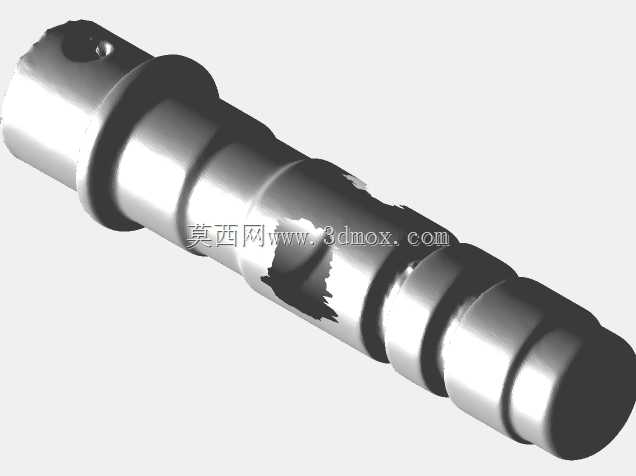

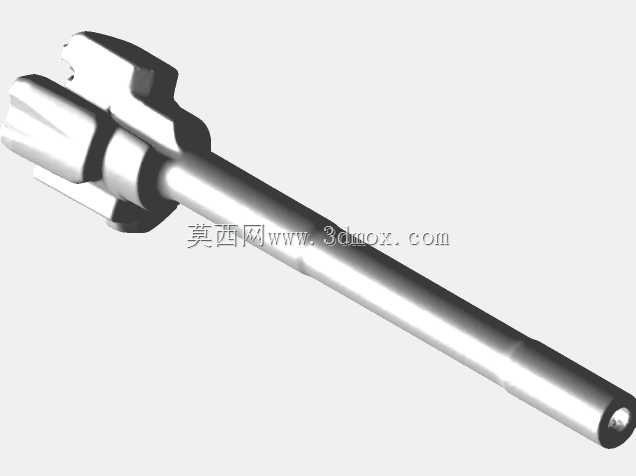

　　偏差超过0.1mm就会导致自动机能量不足或者过量，引发卡壳或者枪机撞损问题；活塞采用了变直径杆部设计，头部的闭气环槽预留了活塞环的安装空间，杆部与调节器内孔的配合间隙控制在0.03-0.05mm之间，既保证活塞往复运动顺畅，也避免火药燃气过量泄漏进入机匣内部。调节器套在气块前端，通过旋转档位可以调整进气孔的通流面积，适配不同装药的弹药以及不同环境温度下的使用需求，调节器上的定位卡槽与气块上的定位钢珠配合，档位切换时的反馈清晰，避免射击过程中档位自行转动。内固定器凸耳承担着活塞杆与枪机框的动力传递作用，凸耳的受力面做了渗碳淬火处理，表面硬度达到HRC55以上，承受活塞往复运动的高频冲击，

　　凸耳上的连接销孔与活塞杆端部的销孔采用H7/h6的间隙配合，保证装配后无松旷，避免动作过程中出现撞击异响。后视镜底座安装在机匣尾部的燕尾导轨上，底座的高度经过严格匹配，保证机械瞄具前后基线高度一致，底座上的调节旋钮预留了足够的调节行程，可适配不同射击距离下的弹道高低修正。所有零件的安装边界都严格匹配SVDS步枪的原厂安装位，不需要额外修配即可完成装配，扫描得到的曲面细节完整还原了原厂零件的加工特征，包括铣削加工的刀痕、热处理后的表面氧化层痕迹、装配使用过程中的磨损痕迹，对于逆向复刻、结构仿真、战术配件改装设计来说，这套扫描模型可以省去大量的实物测量时间，直接基于扫描数据进行二次设计，大幅缩短研发周期。在结构验证环节，这套模型可以直接导入有限元分析软件，对导气过程中的零件受力、连续射击后的热变形、冲击载荷下的结构强度进行仿真计算，提前发现结构设计中的薄弱点，优化零件壁厚与热处理工艺，避免实际加工后出现零件断裂、变形等问题。对于枪械维修配件生产来说，基于这套扫描数据编制的加工程序，可以保证配件与原厂零件的互换性，不需要反复修配即可直接安装使用，大幅降低配件生产的试错成本。
