万向球输送工作台结构设计方案

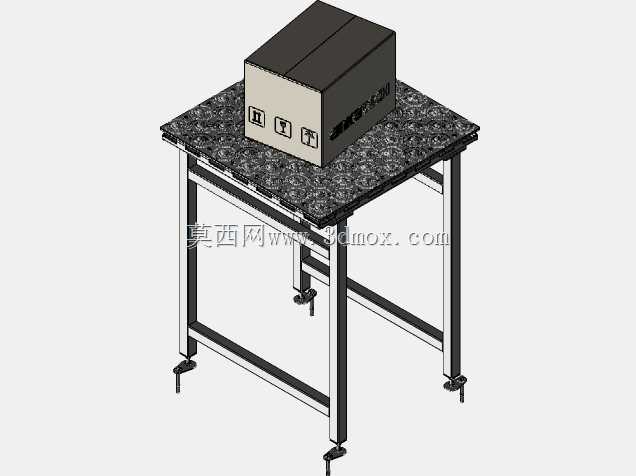

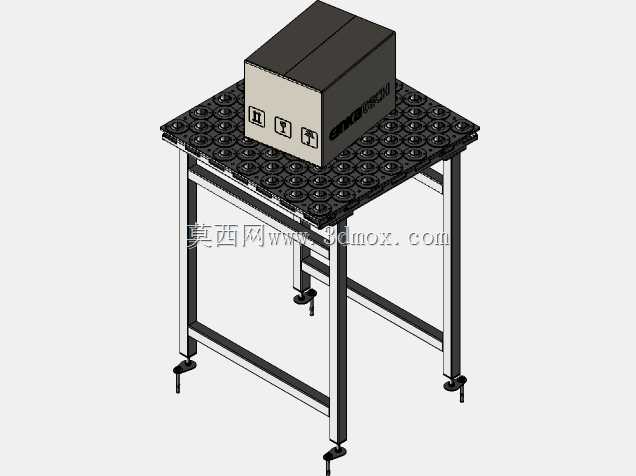

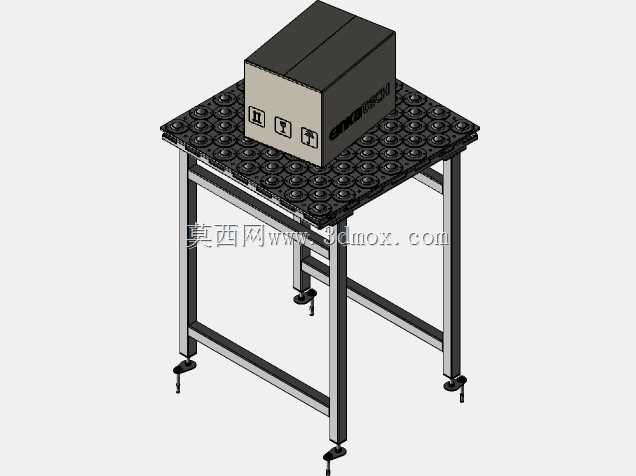

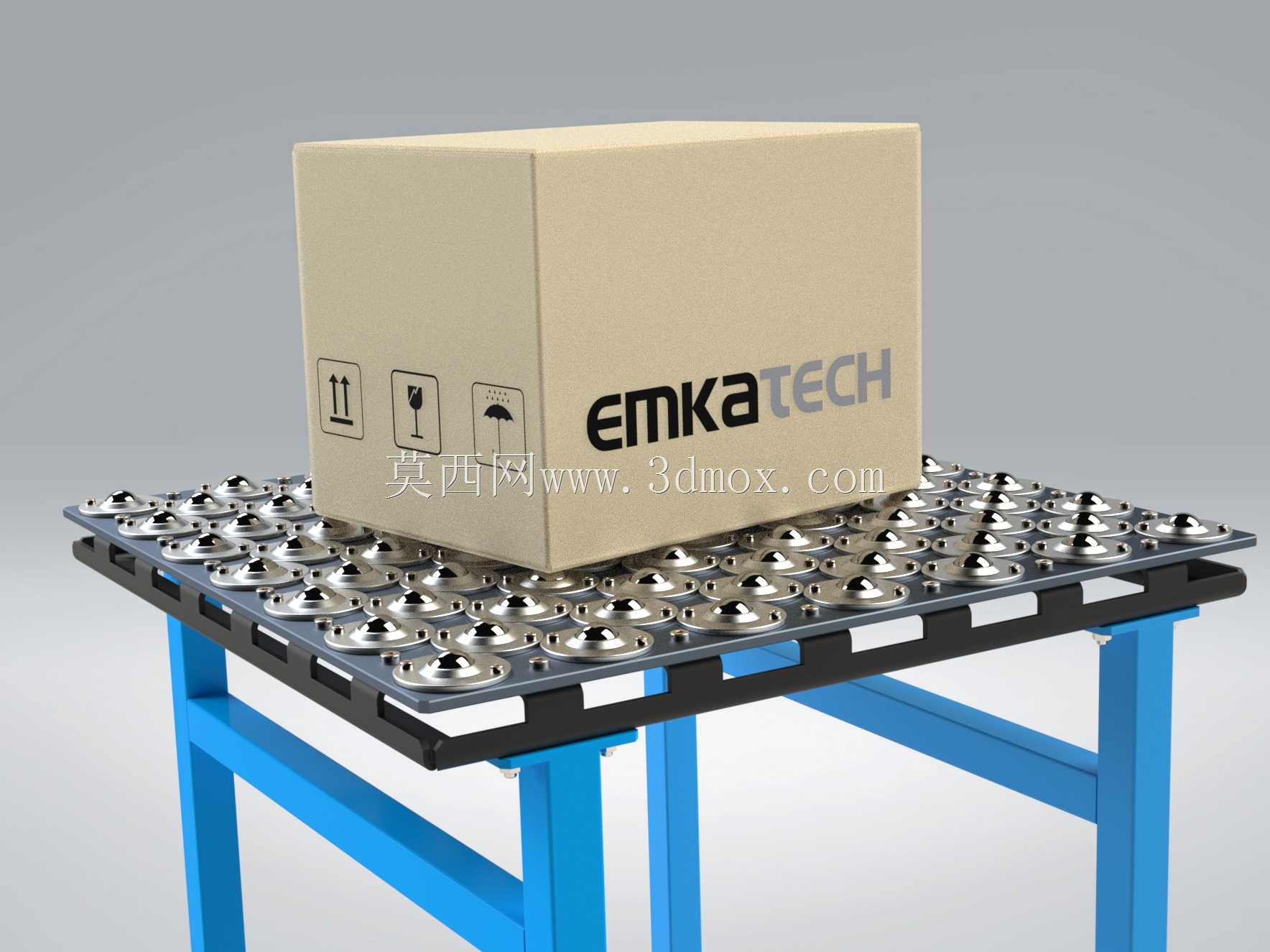

　　这款万向球输送工作台，主要面向生产车间内的平面物料转运场景，尤其是包装、装配、仓储分拣环节中，需要人工辅助推移较重箱体、板材类工件的工位，替代传统固定台面无法灵活转向推移的痛点。日常使用中，操作人员可将待转运的纸箱、工装板、扁平工件放置在台面上，依靠密布的万向滚珠实现任意方向的水平推移，无需抬举工件即可完成工位间的短距离移位、转向调整，大幅降低人工搬运动作的劳动强度，同时避免工件拖动过程中与台面摩擦产生的表面刮损。

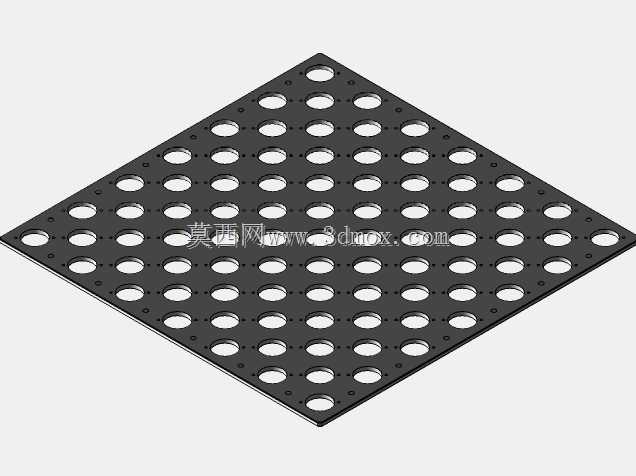

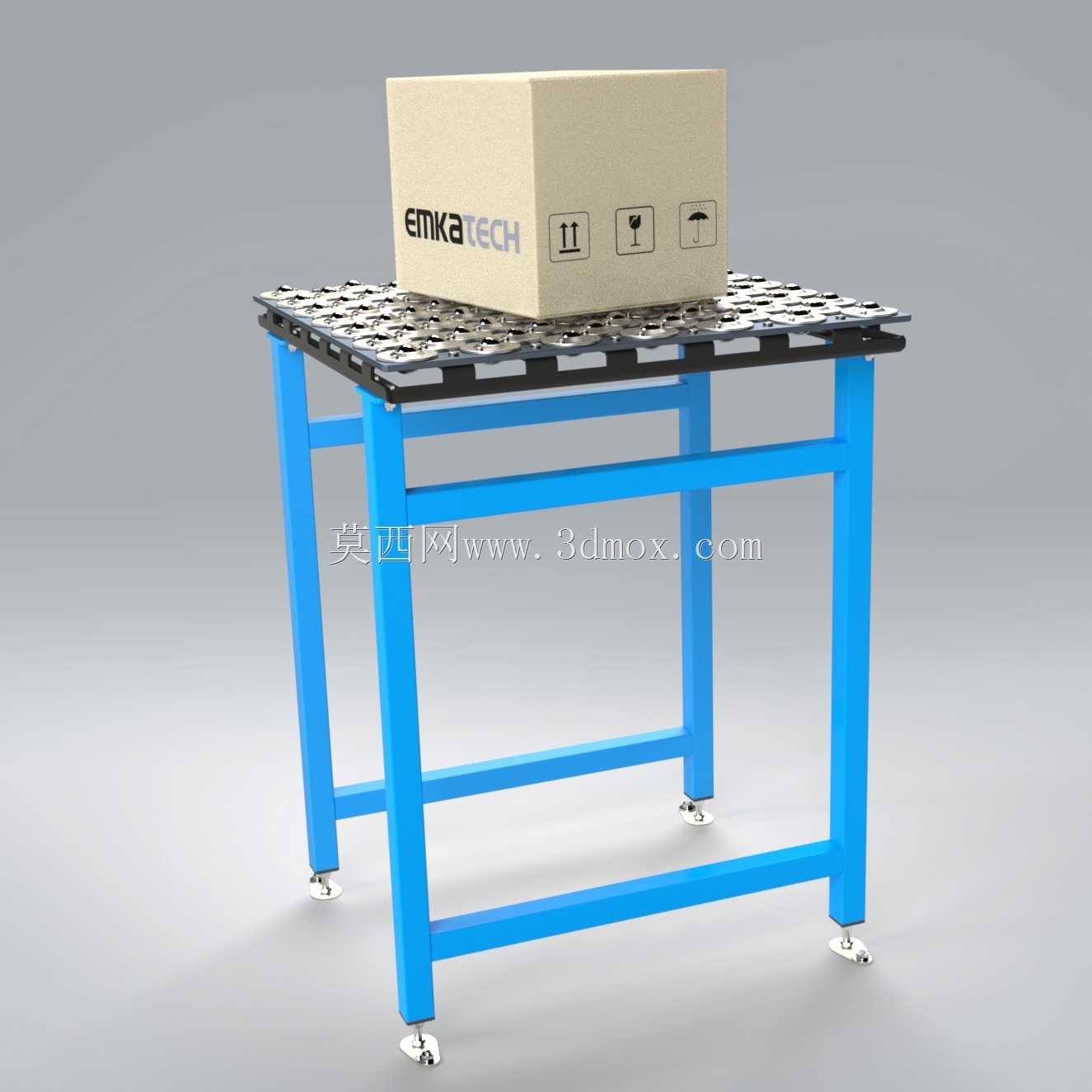

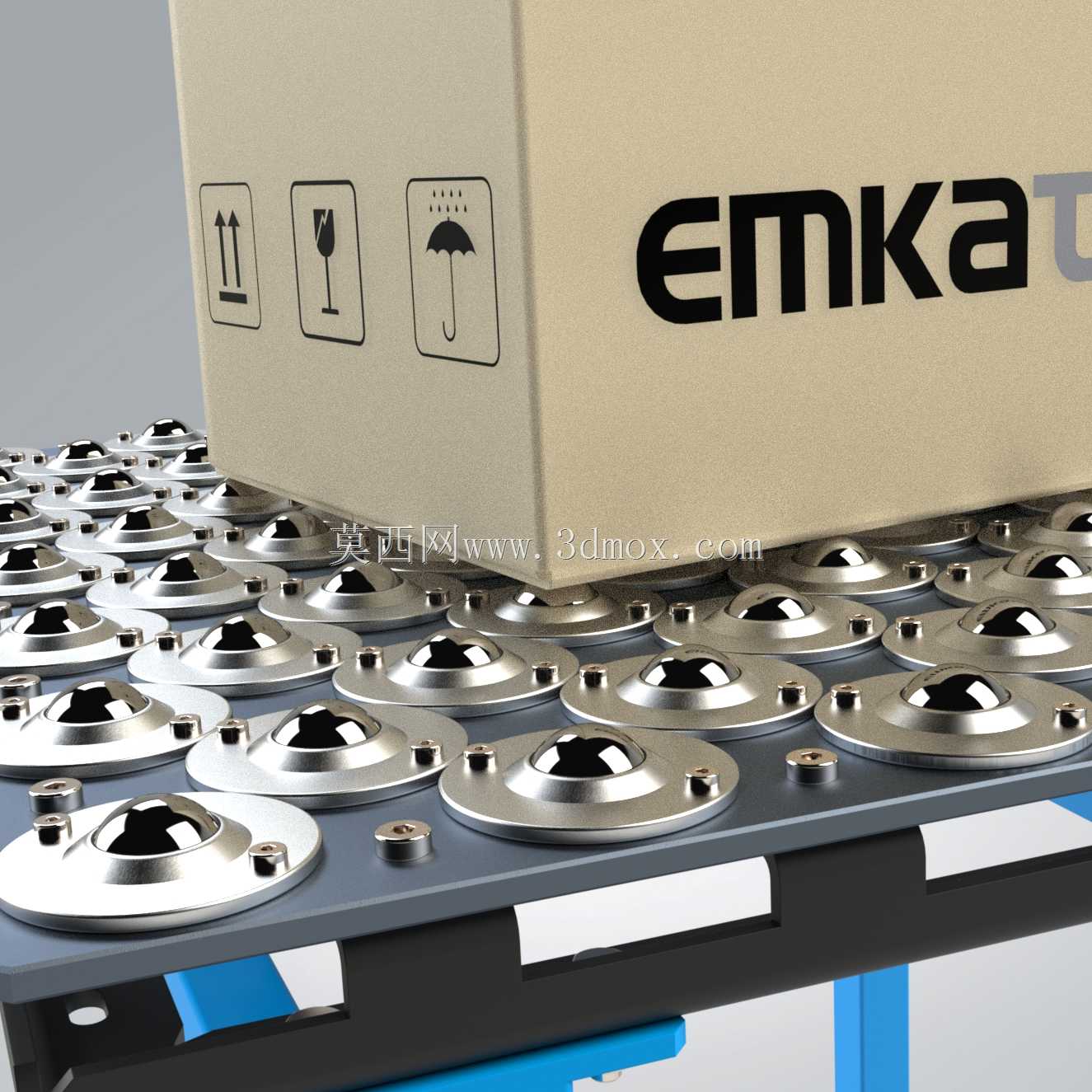

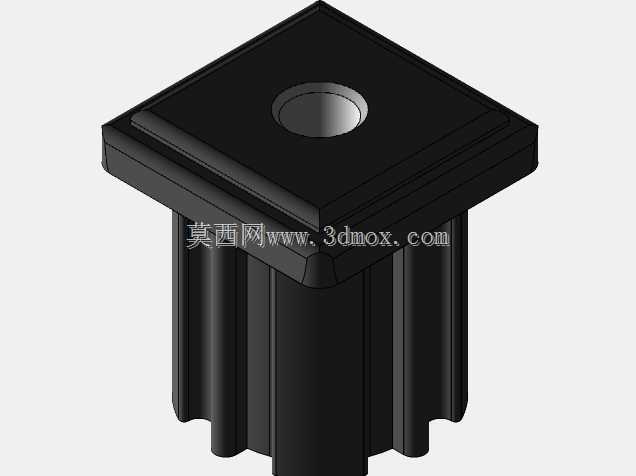

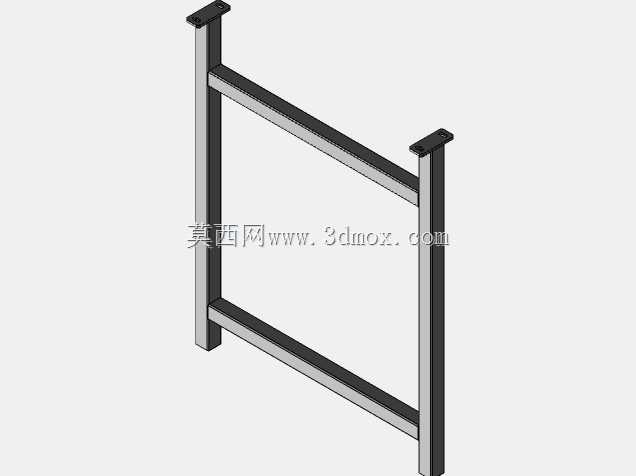

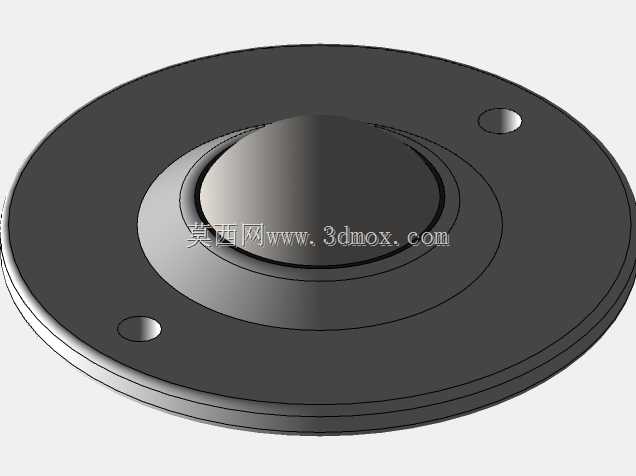

　　从功能设计层面来看，台面采用矩阵式排布的万向滚珠单元，每个滚珠单元的钢球突出安装板表面一定高度，确保工件底面仅与滚珠点接触，将滑动摩擦转化为滚动摩擦，推移阻力控制在极低水平，单名操作人员即可轻松推动数十公斤的箱体物料。滚珠安装板采用镂空式框架结构，一方面减轻台面整体自重，另一方面可让工件携带的碎屑、灰尘从镂空间隙掉落，避免杂物卡滞滚珠转动，日常清理时只需清扫台面下方区域即可，维护难度较低。支撑腿采用标准工业方管焊接框架结构，四条支腿之间设置横向斜撑加固，确保台面承受偏载时不会出现晃动变形，支腿底部可配置可调脚杯，适配车间地面不平整的安装场景，保证台面整体处于水平状态，避免工件放置后出现自行滑移的问题。

　　设计过程中，首先需要确定台面的额定承载上限，根据单颗万向滚珠的额定载荷，结合排布密度核算整体承载能力，确保满载工况下所有滚珠受力均匀，不会出现局部过载导致滚珠卡滞或安装板变形的问题。滚珠的排布间距需要匹配常见工件的最小底面尺寸，保证任意尺寸的工件放置在台面上时，至少有3-4颗滚珠同时接触支撑，避免工件出现倾斜卡滞。台面高度参考人体工程学操作高度设置，适配站立操作时的手部推移高度，减少操作人员弯腰操作的疲劳感。安装边界方面，该工作台为独立式落地安装结构，无需与地面做预埋固定，放置在平整硬化地面即可投入使用，设备整体宽度与深度可根据工位实际可用空间调整，支腿的外轮廓尺寸小于台面尺寸，预留出相邻工位设备的安装间隙，不会与周边的输送线、装配架产生干涉。

　　在实际产线适配中，这类万向球台常作为滚筒输送线的端部转向台、包装工位的待封箱周转台、质检工位的工件检视台使用，可根据产线布局需求拼接多台组成更长的输送工作面，也可单独作为工位间的过渡转运台使用。滚珠单元采用模块化安装设计，单颗滚珠出现磨损卡滞时，可单独拆卸更换，无需整体更换台面，降低后期维护成本。框架表面采用喷塑处理，适配车间内的多尘、偶尔有油污的工作环境，表面不易锈蚀，清洁时可直接用湿抹布擦拭。台面边缘做折边钝化处理，避免操作人员磕碰划伤，所有焊接位置做打磨整平处理，无突出焊渣与锐角。
