教学科研用实验室光学显微镜结构设计

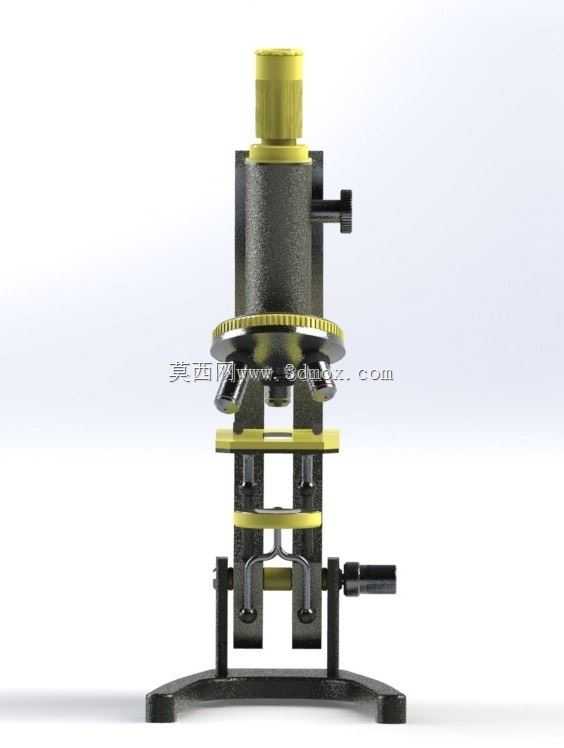

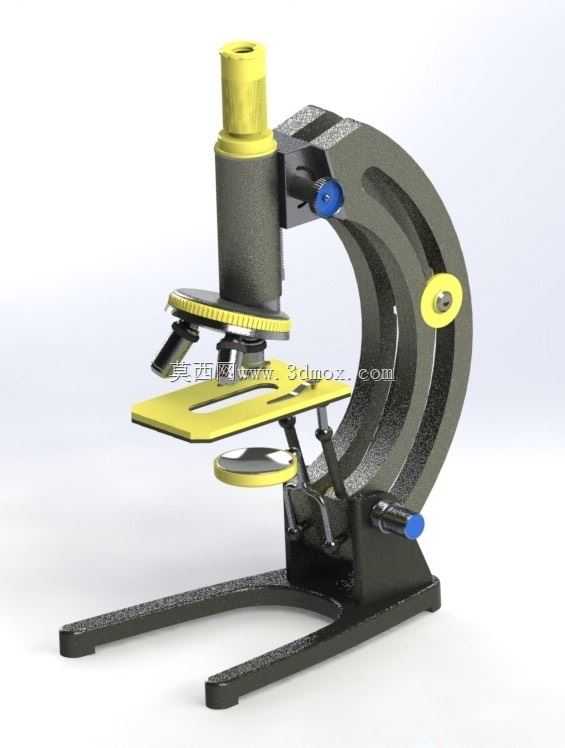

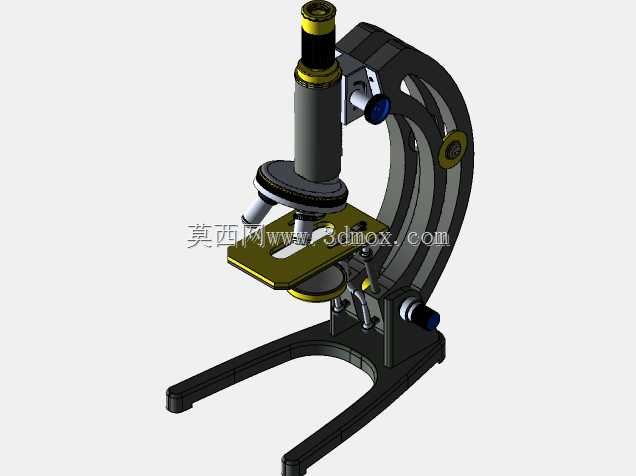

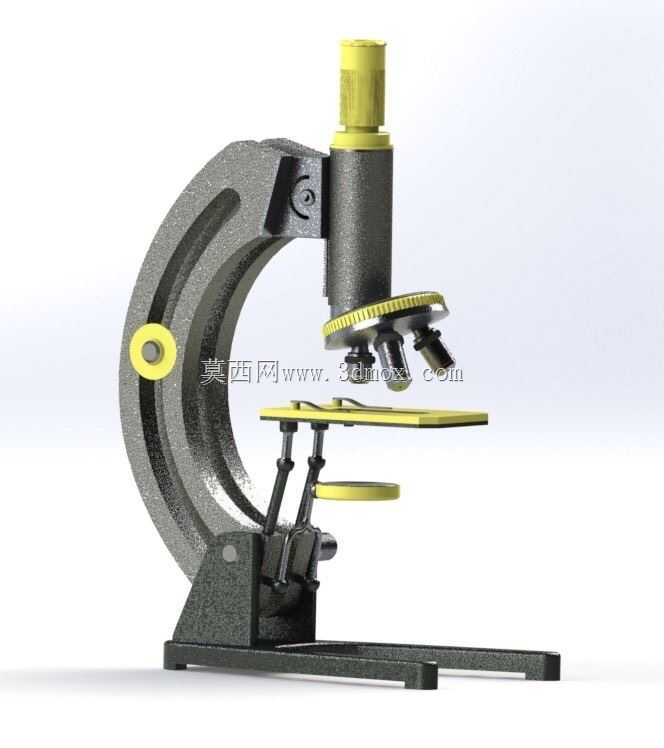

　　这款显微镜结构主要面向基础教学实验室、常规理化检测场景设计，适配中小学科学启蒙、高校普通生物学实验、工矿企业来料初检等对放大倍率要求适中、操作频次高的使用场景，日常使用中无需频繁进行高精度光学调校，操作人员经过简单培训即可完成样本观察的全流程操作。从结构功能划分来看，整体分为支撑模块、光学承载模块、调焦驱动模块、样本放置模块四个核心部分，各模块之间的连接边界清晰，装配时可按模块分步调试，降低后期维护的拆装难度。支撑模块采用C型弯臂搭配一体式马蹄形底座的结构，底座采用宽支撑面设计，支撑脚的外延长度超出镜身主体投影范围30%以上，放置在水平实验台时，即使受到侧向轻微碰撞也不会发生倾翻，底座底部预留了防滑垫安装槽，

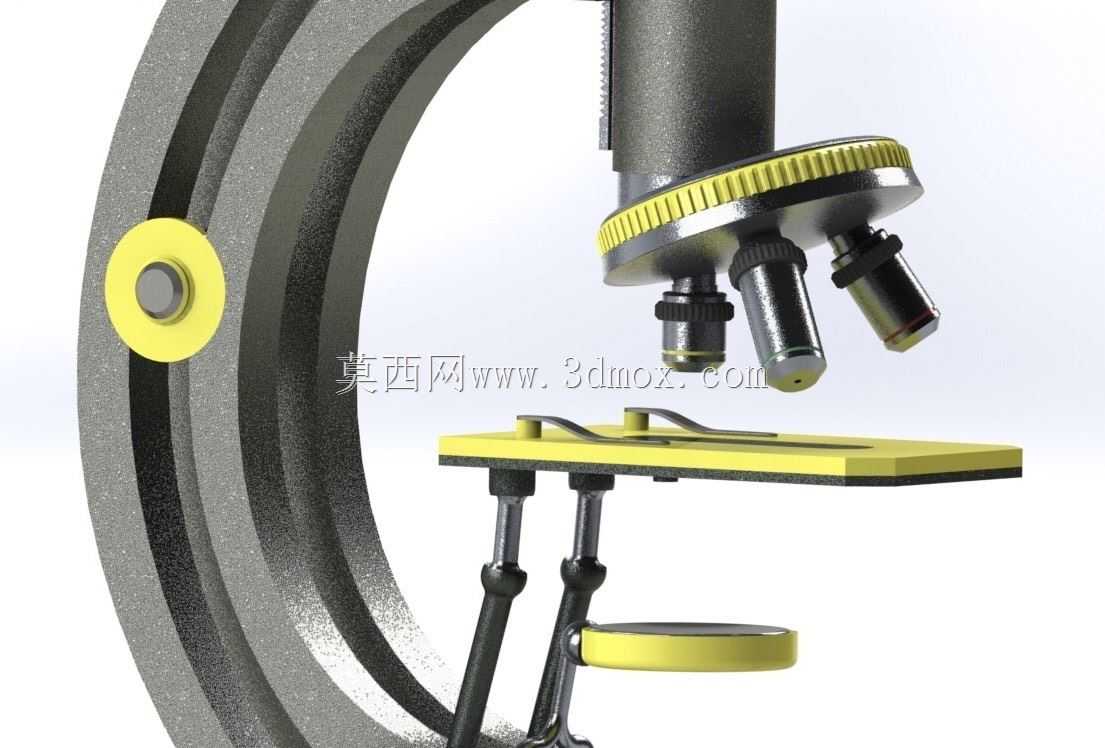

　　可粘贴3mm厚的橡胶防滑垫，进一步提升放置稳定性，避免实验台轻微震动导致观察视野偏移。弯臂部分采用等强度变截面设计，靠近底座的连接位置截面厚度最大，向上延伸至目镜筒连接位置逐步收窄，在保证整体结构刚性的前提下尽可能减少冗余材料，降低整台设备的自重，方便短距离挪动转移。光学承载模块包含目镜安装筒、物镜转换器两个核心部分，目镜筒采用标准直径的插接结构，可适配常规倍率的惠更斯目镜，插接段预留了10mm的轴向调节余量，可适配不同视力水平的操作人员进行视度补偿；物镜转换器采用旋转式定位结构，转动时带有明确的档位卡点，切换不同倍率物镜时可自动对准光轴，无需反复调整位置，转换器上预留了三个物镜安装位，可根据使用需求搭配不同倍率的物镜组合。

　　调焦驱动模块分为粗调和微调两个层级，粗调旋钮布置在弯臂两侧，采用大直径滚花设计，戴薄乳胶手套操作时也不会打滑，粗调行程覆盖整个物镜的工作距离范围，可快速将镜筒调整至接近样本的工作位置；微调旋钮与粗调旋钮同轴布置，微调的传动比经过匹配，每转动一圈镜筒升降0.1mm，可精准调整焦距获得清晰的观察视野，调焦机构内部设置了限位挡块，可避免镜筒下降过度压碎载玻片，保护物镜镜片和样本。样本放置模块包含载物台、压片夹、反光镜三个部分，载物台采用平板式设计，表面做哑光处理避免光线反射干扰观察，台面上开有直径20mm的通光孔，两侧的弹性压片夹可快速固定标准尺寸的载玻片，载物台可沿前后方向小范围滑动，方便调整样本的观察区域；下方的反光镜采用双面设计，

　　一面为平面反光镜，适用于光线充足的环境，一面为凹面反光镜，适用于光线较暗的环境，反光镜的支撑关节可任意调整角度，将外部光线反射汇聚至通光孔位置，无需额外配置电源即可完成观察，降低设备的使用成本。建模过程中所有运动部件的配合间隙都按照实际装配公差预留，转动副位置预留了润滑脂填充空间，长期使用也不会出现卡滞问题，所有外露的操作旋钮都做了圆角处理，避免操作时划伤手部，整体结构没有复杂的异形曲面，常规的机加工和注塑工艺即可完成零部件生产，适合批量加工制造。
