线棒式先进先出物料周转架结构设计

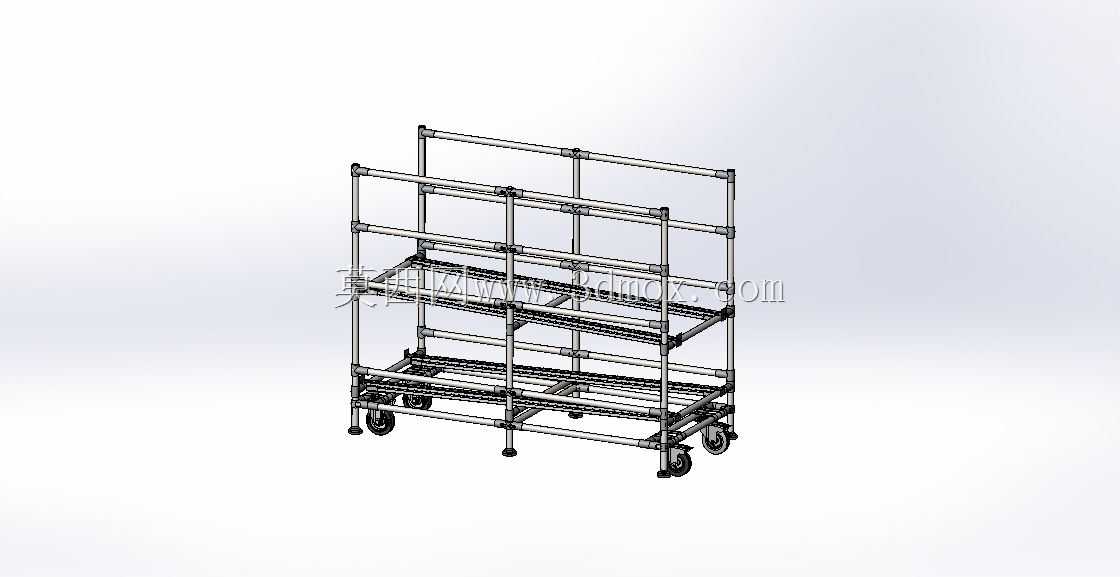

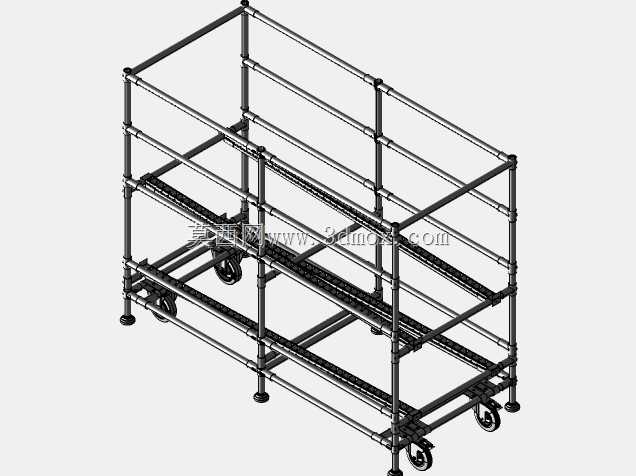

　　这款线棒式先进先出物料架，是面向离散制造车间线边仓、工序间物料暂存场景开发的物流承载器具，核心解决传统静态货架物料先进后出导致的呆滞、批次混料问题，在电子装配、汽车零部件加工、小型机加工车间的工序间物料转运场景中适配性极强。从结构设计逻辑来看，整体采用模块化线棒拼接架构，主体承载框架选用标准直径28mm的覆塑线棒作为主支撑构件，通过金属压铸接头完成横竖杆件的锁紧固定，无需焊接加工，所有连接节点均可通过内六角扳手完成拆装调整，车间运维人员可根据实际存放的物料箱尺寸，灵活调整层间高度与整体架体宽度，适配不同规格的EU箱、防静电周转箱的存放需求。架体底部配置四个万向脚轮，其中两个带刹车锁定结构，空载状态下单人即可推动架体完成跨工序转运，

　　脚轮安装座采用加厚钢板冲压成型，与底部线棒框架通过抱箍接头锁紧，单轮额定承载不低于50kg，整架额定承载可达到300kg，满足常规中小尺寸零部件的整架转运需求。层板结构采用倾斜式流利条排布设计，每层流利条安装坡度控制在5-8度区间，依靠物料箱自身重力实现从入料端向出料端的自动滑移，入料端设置高于流利条表面20mm的挡边，避免上料时物料箱从后侧滑落，出料端设置可翻转的限位挡块，取走最前端物料箱后，后续箱体自动滑移至出料位，完全实现物料先进先出的流转逻辑，从结构上杜绝了后补物料先取用导致的批次积压问题。整体架体的外形尺寸控制在长1200mm、宽600mm、高1500mm的常规线边器具边界内，可直接适配车间标准通道宽度，

　　停靠在工位侧方时不会占用过多操作空间，架体顶层距离地面高度不超过1600mm，符合人工取料的人机工程学高度范围，操作人员无需借助登高设备即可完成所有层位的取放料操作。设计过程中充分考虑了架体的稳定性，底部框架额外增加了横向斜撑杆件，降低满载状态下的架体形变量，竖杆与横杆的连接节点每处均配置双锁紧螺丝，避免长期周转震动导致节点松动，流利条与层架支撑横档的连接采用卡扣式固定，可根据物料箱的宽度灵活调整流利条的排布间距，适配不同底面尺寸的周转箱使用。在实际生产场景中，这类架体既可以作为线边固定暂存架使用，锁定脚轮后停靠在工位侧方存放当班生产所需的零部件，也可以作为工序间转运载体，装满物料后直接推送至下一道工序，减少物料二次搬运的工作量，

　　相比焊接式固定货架，整体重量降低40%以上，调整灵活性大幅提升，同时线棒表面的覆塑层具备防静电、防滑耐刮的特性，适合电子类零部件的存放需求，不会对工件表面造成刮擦损伤。架体的所有零部件均采用标准件配置，后期维护时若出现杆件变形、流利条损坏、脚轮磨损等问题，可直接采购同规格标准件快速替换，无需整架报废，大幅降低了车间物流器具的全生命周期使用成本。在建模过程中，所有线棒连接节点的接头结构均按照实际工业标准件尺寸绘制，流利条的滚轮排布、脚轮的安装尺寸均符合行业通用规格，设计人员可直接基于该模型调整尺寸参数，快速衍生出适配不同物料尺寸、不同承载需求的同类型FIFO架，缩短物流器具的开发设计周期。
