履带移动破碎筛分一体化作业设备结构

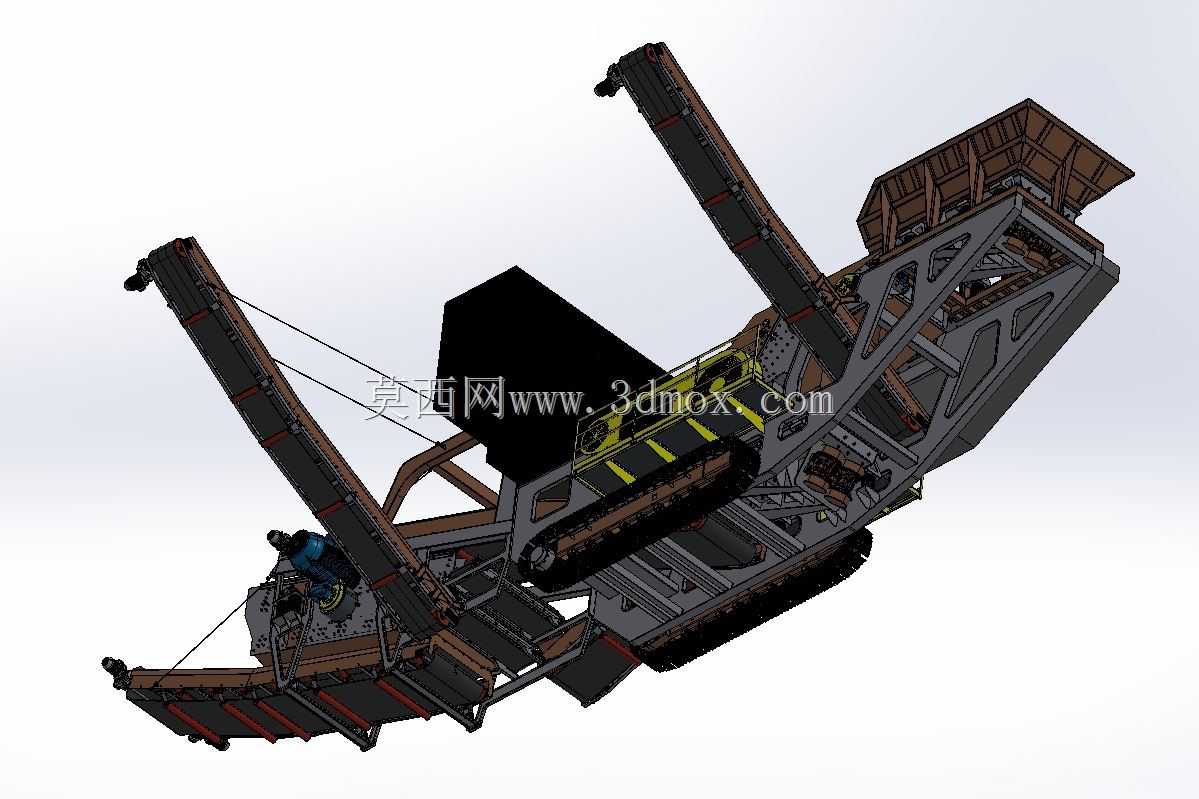

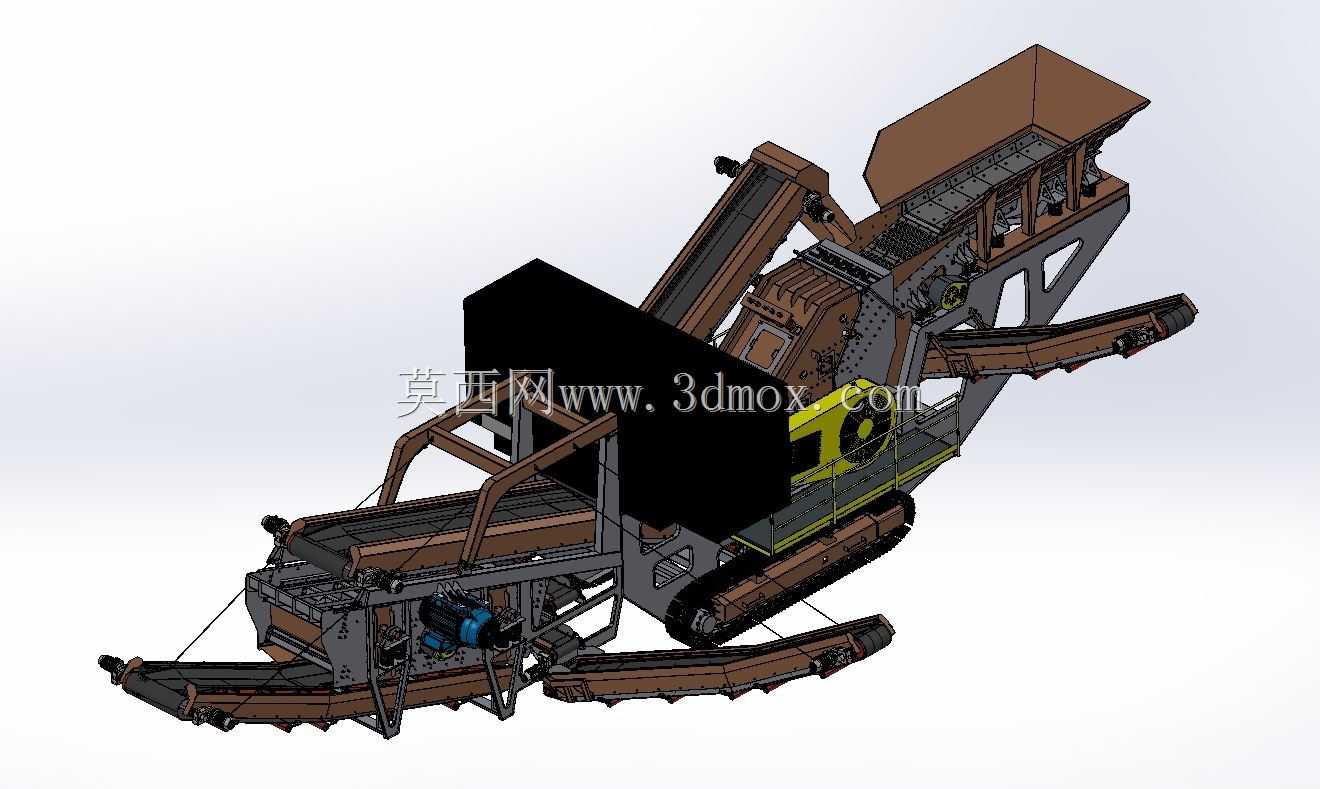

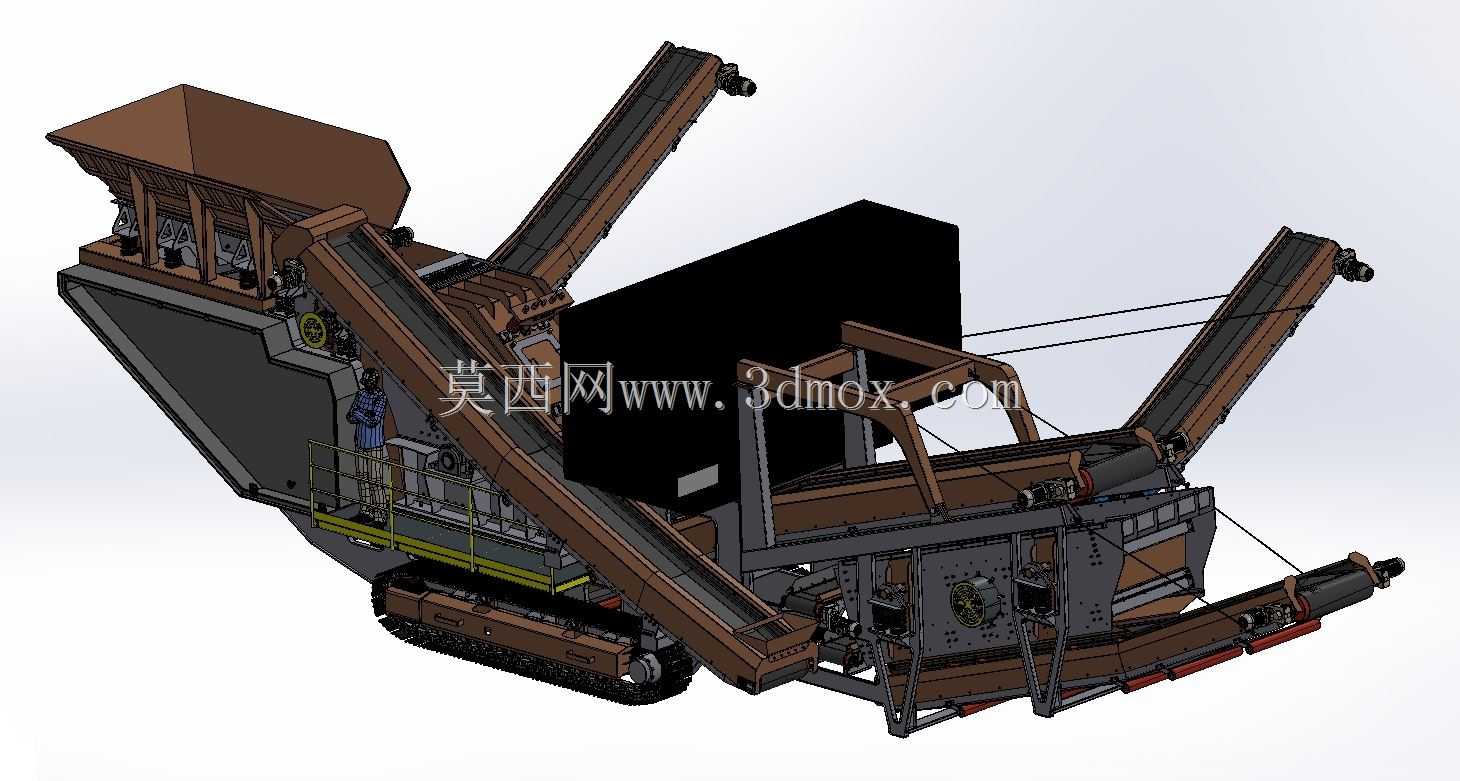

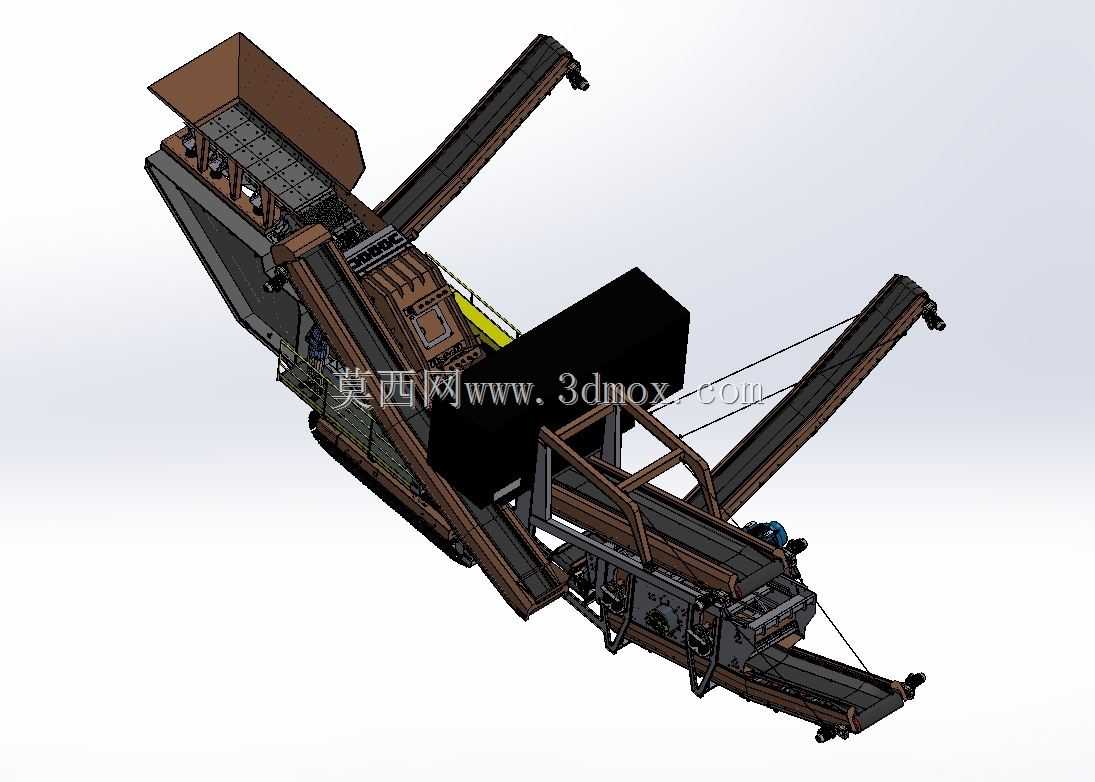

　　这套履带式破碎筛分设备的三维结构，完全围绕野外零散砂石料处理、矿山短周期作业、建筑拆除现场固废资源化的实际工况搭建，没有照搬固定破碎站的布局逻辑，所有结构排布都优先考虑无基建转场的落地需求。从结构细节能看到，整机采用履带底盘作为承载基础，底盘的接地比压参数做了针对性优化，即使在松软的弃土场、凹凸的矿山临时作业面、未硬化的拆迁工地，也能完成自主行走移位，不需要额外的平板车二次转运拆解部件，转场时仅需收拢各条出料皮带的折叠段，就能满足公路短途运输的尺寸边界，不需要提前做场地硬化、预埋件安装这类前期准备，设备到场后仅需完成各皮带锁止机构解锁、支撑腿调平，就能进入作业状态，大幅压缩非作业等待时间。

　　设备的核心作业单元采用破碎腔与多层筛箱直连的布局，避免了传统分体设备之间的物料中转环节，物料从受料斗进入后，首先进入破碎腔完成粗碎，粗碎后的物料直接落入下方的筛分单元，通过不同孔径的筛网完成分级，符合粒径要求的成品料通过不同方向的出料皮带分别输送到指定料堆，超粒径物料会通过回料皮带再次送回破碎腔进行二次破碎，整个流程形成闭环作业，不需要额外配置装载机做物料倒运，单台设备就能完成给料、破碎、筛分、分级出料的全流程作业，作业人员仅需1-2人就能完成整机操作。从结构设计的细节来看，受料斗做了加宽倾斜导料板设计，能适配装载机、挖掘机的不同卸料高度，避免卸料时物料撒漏；破碎腔的侧壁做了可快拆的耐磨衬板安装位，

　　日常更换易损件时不需要拆解整个腔体结构，能大幅缩短现场维护的停机时间；各条出料皮带都采用了可折叠、可俯仰调节的结构设计，作业时可以根据料堆的堆高、转运车辆的停放位置调整皮带的倾斜角度与伸出长度，转场时折叠后能将整机的外形宽度控制在合规运输范围内，不会出现超宽超限的问题。履带底盘上方的动力单元采用了集成式安装布局，将动力源、液压阀组、散热单元集中布置在设备侧方的独立舱室内，舱室做了可全开的检修门设计，日常做滤芯更换、管路检查、油液补充时，不需要攀爬设备上部，站在地面就能完成绝大多数日常维护操作。筛分单元的筛网采用模块化快装结构，不同工况下可以快速更换不同孔径的筛网，既能处理矿山开采的毛石、河道采集的卵石，

　　也能处理建筑拆除产生的混凝土块、砖瓦碎块，通过调整破碎腔的出料间隙与筛网孔径，就能产出不同规格的建筑用骨料，适配道路基层铺设、混凝土制备、回填材料加工等不同的出料需求。设备的各作业单元之间都做了密封导料结构，能减少物料转运过程中的扬尘撒漏，侧方的走台与护栏都做了防滑与可收折设计，作业时展开能为检修人员提供安全的操作空间，转场时收折不会超出整机的外形边界。整机的重心经过反复校核，在破碎腔带载作业、皮带满料输送的状态下，即使在坡度不超过15度的作业面，也能保持稳定不倾翻，支撑腿的布置位置避开了履带的行走路径，调平时能根据地面的凹凸情况单独调整每个支撑腿的伸出长度，快速将整机调整到水平作业状态，避免因机身倾斜导致的设备异常磨损、筛分精度下降问题。
