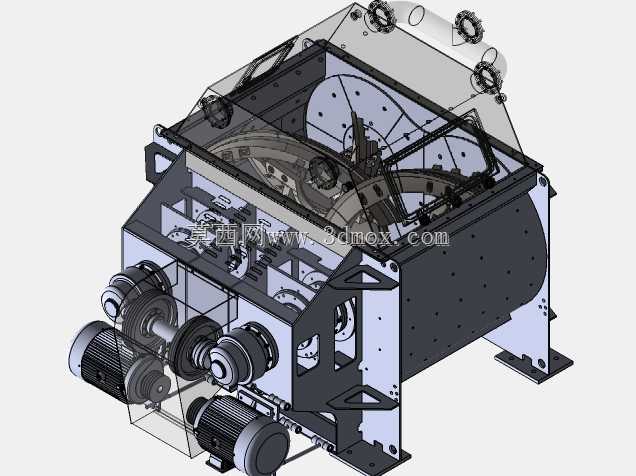

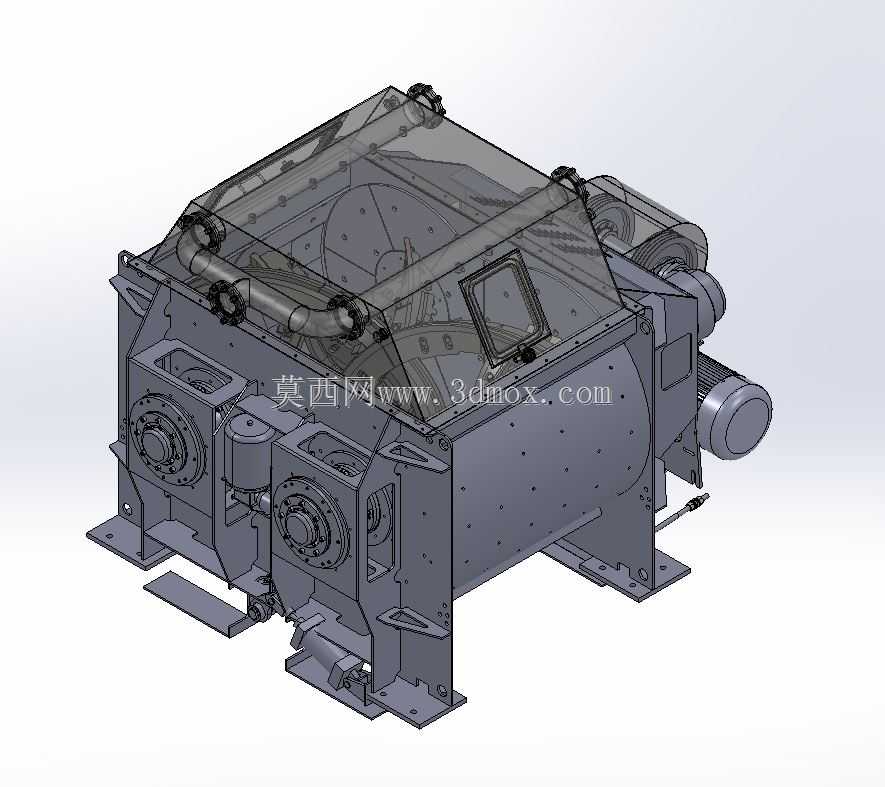

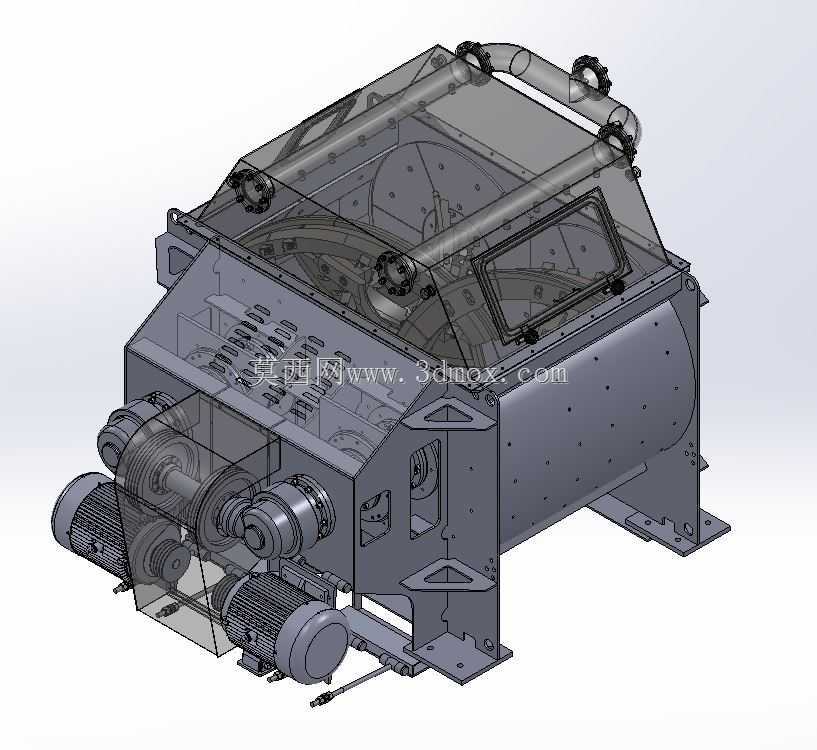

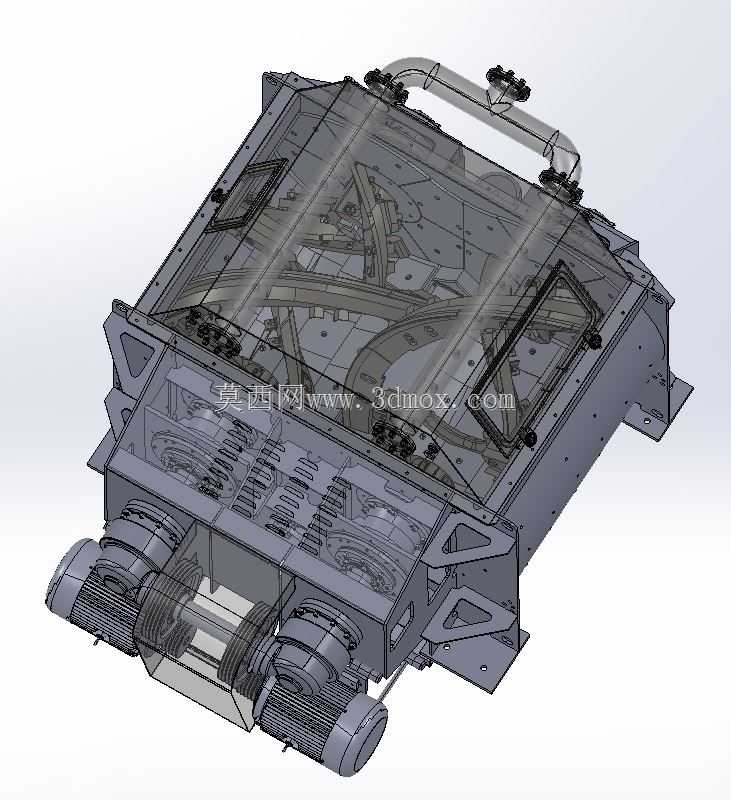

5立方双轴搅拌设备结构设计方案

　　在商混站、预制构件厂、大型基建现场的物料拌合环节，双轴搅拌主机始终是核心作业单元，这套5立方规格的双轴搅拌结构，针对高匀质性拌合需求做了全维度的结构适配，区别于普通单轴搅拌设备的物料循环盲区问题，双轴反向同步转动的结构设计，能让腔体内的干粉、骨料、外加剂、拌合水在短时间内形成三维交叉料流，不会出现局部抱轴、料团堆积的问题，哪怕是干硬性混凝土、轻骨料混凝土、稳定土类物料，都能达到均匀拌合的状态。从整机安装边界来看，设备采用一体式焊接机架作为承载基础，机架底部预留的安装孔位适配常规商混站的主楼安装标高，不需要额外做复杂的基础改造，搅拌腔体采用加厚耐磨钢板卷制焊接而成，腔体上部设置的透明观察窗与快开检修口，

　　能让运维人员在不停机的安全距离外观察内部物料拌合状态，检修时不需要整体拆解上盖，缩短日常维护的停机时间。驱动端采用双电机直连减速机的布局，两套驱动单元对称布置在腔体端部，相比单电机通过齿轮分动的结构，动力传递路径更短，负载分配更均匀，不会出现单侧轴承受力过大导致的早期磨损问题，输出轴端采用多重密封结构，内置耐磨密封环与油脂密封腔，能有效阻挡细粉料、砂浆进入轴承座，避免长期运行过程中出现漏浆、轴承抱死的故障。搅拌臂与叶片的排布经过运动轨迹校核，相邻轴上的叶片运动轨迹存在合理重叠区，既不会出现叶片干涉碰撞的问题，也能消除腔体内的搅拌死角，叶片采用可更换的耐磨合金材质，通过螺栓固定在搅拌臂上，磨损后只需要单独更换叶片，

　　不需要整体更换搅拌臂，降低后期运维成本。腔体上部设置的进料口与除尘接口，可对接上游配料机的卸料溜槽与除尘系统，避免进料过程中粉尘外溢，符合现场作业的环保要求，端部设置的卸料门采用液压驱动结构，开关门位置可根据实际生产节奏调整，卸料过程顺畅无残留，不会出现门体卡料、漏浆的问题。从设计思路层面，这套结构优先考虑了长期重载运行的可靠性，所有受力焊缝都做了坡口焊接与应力消除处理，机架的加强筋排布对应驱动单元、搅拌腔体的载荷分布位置，避免长期满载运行出现机架变形、轴系同轴度超标的问题，整机的外形尺寸适配主流搅拌站主楼的安装空间，不需要对现有主楼结构做大规模改动就能直接替换同规格的旧款搅拌主机，对于设备升级改造的场景十分友好。在实际作业过程中，

　　设备运行的振动幅度控制在合理区间，双轴反向转动产生的惯性力可相互抵消一部分，降低对主楼结构的振动冲击，不需要额外做复杂的减震基础，日常运维只需要定期检查轴承座润滑状态、叶片磨损量、密封件老化情况即可，不需要复杂的维护工序。针对不同物料的拌合需求，还可以通过调整叶片的安装角度，改变物料在腔体内的轴向推送速度，适配不同拌合时长要求的物料配比，比如拌合干硬性混凝土时适当减小叶片轴向角度，延长物料在腔体内的停留时间，保证拌合匀质性；拌合普通塑性混凝土时可适当增大角度，提升拌合效率，缩短单盘作业周期。
