1.5立方立轴行星式搅拌主机结构设计

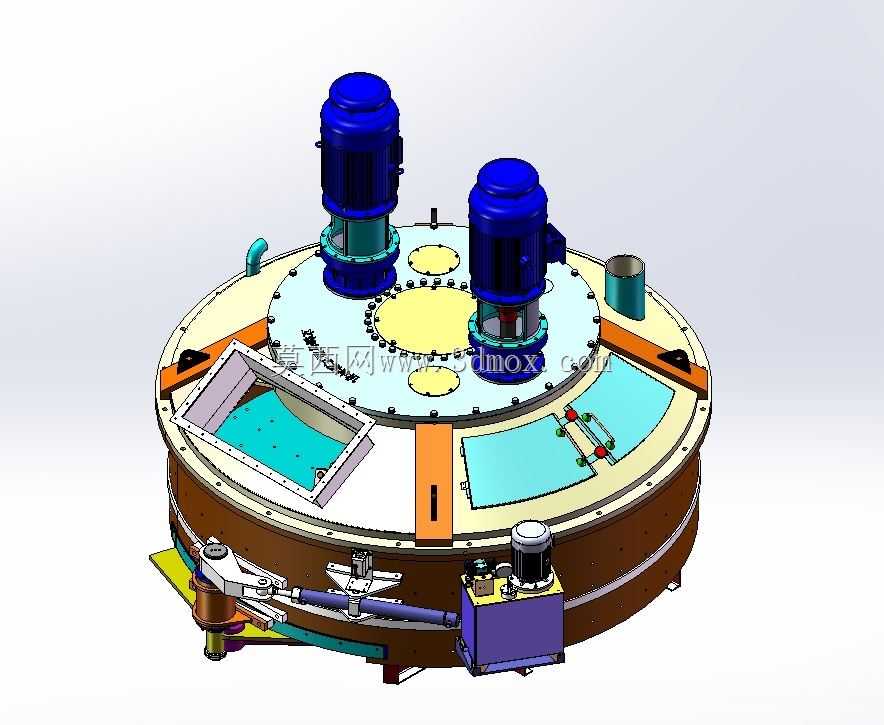

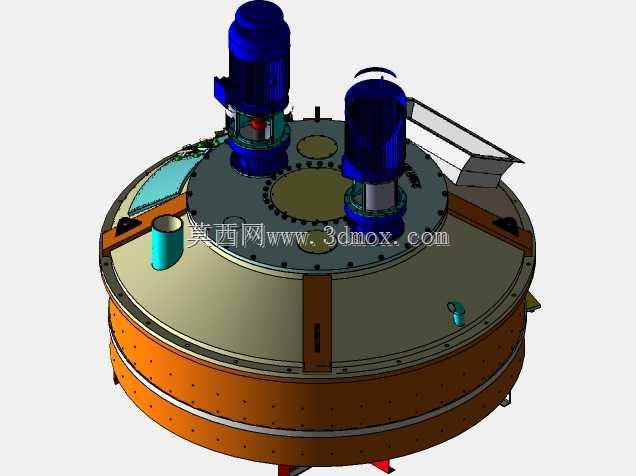

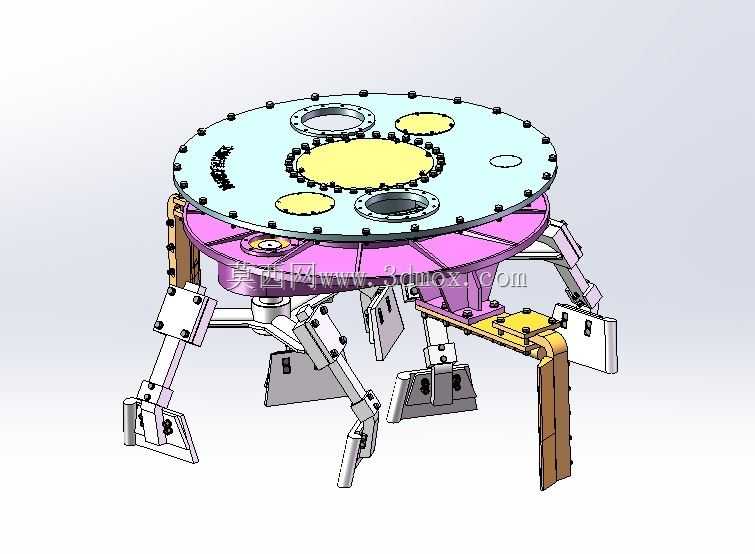

　　这款立轴行星式搅拌设备，核心针对高匀质性混合工况开发，目前在预制构件生产、耐火材料制备、高性能混凝土拌合、陶瓷原料混配等场景应用广泛，区别于常规双卧轴搅拌设备的物料抛洒混合逻辑，行星结构的搅拌轨迹不存在搅拌死角，即便面对粘度较高、配比差异大的干硬性、半干硬性物料，也能在短拌合周期内实现均匀混合，不会出现局部料团、骨料裹覆不均的问题。从整体结构来看，设备采用圆形筒体设计，顶部集成两套独立驱动单元，每套驱动分别带动行星搅拌机构做公转+自转的复合运动，搅拌叶片沿筒内全区域覆盖，运动轨迹无重复盲区，靠近筒壁位置设置专用侧刮板，持续刮除粘附在筒壁上的物料，避免长期粘结形成料块影响拌合质量，也能减少筒壁残留带来的物料损耗。

　　筒体上盖采用分段式快开检修结构，预留观察口与辅料投料口，日常生产中可随时观察内部拌合状态，添加纤维、外加剂等小批量辅料时无需开启整盖，降低作业安全风险；上盖与筒体之间采用密封胶条压紧结构，拌合过程中不会出现粉尘外溢，满足车间环保生产要求。筒体下部设置大尺寸检修门，门体采用压紧锁止结构配密封胶条，日常更换易损件、清理筒内残留物料时操作空间充足，锁止机构可靠性高，不会出现漏浆问题。设备侧部集成液压卸料机构，卸料门开合动作平稳，开度可根据出料需求灵活调节，配套的液压站就近安装在筒体侧部支架上，管路排布紧凑，减少液压管路沿程压力损失，检修维护时无需远距离排查管路故障。从安装边界来看，设备整体为圆形落地式安装结构，

　　安装基础需匹配筒体底部的安装支座点位，预留足够的检修操作空间：驱动单元上方需预留电机检修、拆装的垂直空间，侧部检修门开启方向需预留不小于门体宽度的操作空间，液压站位置需预留滤芯更换、阀组调试的操作余量；设备进料口位置可匹配上方配料机的下料口位置调整，对接时需保证下料口与上盖进料口的密封连接，避免投料过程中粉尘泄漏。设计过程中重点考量了易损件的快换属性，搅拌叶片、侧刮板均采用装配式安装结构，磨损后可直接在筒内完成更换，无需整体拆解搅拌机构，大幅降低设备运维的停机时间；驱动单元与行星减速机构采用直连安装结构，传动链短，传动效率高，相比皮带传动结构减少了日常张紧、更换皮带的维护工作量，运行过程中传动噪音更低。针对不同物料的拌合需求，

　　搅拌叶片的安装角度可在一定范围内调整，拌合大骨料物料时适当调大叶片角度提升物料翻动效率，拌合细粉料、高粘度物料时适当调小叶片角度，增强剪切混合效果，适配不同工况的拌合需求。筒体内部衬板采用高耐磨材质装配式安装，通过螺栓固定在筒壁与筒底，磨损后可逐块更换，无需整体更换筒体，降低长期使用的维护成本。设备的润滑点采用集中排布设计，日常加注润滑脂时无需攀爬设备，在地面即可完成所有润滑点的保养操作，提升日常运维的便利性与安全性。电气布线沿筒体侧部的布线槽规整排布，所有线缆均采用防护套管保护，避免拌合过程中溅落的物料、水汽腐蚀线缆，提升电气系统的运行可靠性。
