MP2315小型可调直流降压电压调节模块

　　在嵌入式开发、小型电子设备改装、工控辅助供电搭建的场景里，这类小型降压模块是出镜率极高的供电适配部件，很多时候工程师在做原型验证或者小批量设备改制时，不需要重新绘制完整的电源PCB，直接选用成熟的降压模块就能快速完成供电链路的搭建，大幅缩短前期开发的验证周期。这款基于MP2315方案的降压模块，核心定位是宽压输入场景下的直流电压转换，输入覆盖4.5V到24V的常见直流供电区间，不管是车载12V供电、工业24V母线供电，还是锂电池组的变压输出场景，都能适配输入侧的电压要求。输出侧支持两种工作模式，既可以通过板载电位器调整到0.8V到17V区间内的任意输出电压，也可以通过背面的选焊点位直接固定到1.8V、2.5V、3.3V、5V、9V、

　　12V这几个常用的电子设备供电电压档位，固定输出档位的设计适合批量定型的设备使用，不需要每次调试都重新校准输出电压，可调档位则适合原型开发阶段匹配不同负载的供电需求。模块的持续输出电流上限为3A，在12V输入、1.5A输出的常规负载工况下，模块自身的发热处于合理区间，不需要额外加装散热装置就能稳定长期运行，如果是满负载3A输出的工况，就需要在主功率电感和芯片位置增加辅助冷却措施，避免过热触发芯片的过温保护导致输出中断。从结构设计层面看，模块采用单面板贴片布局，主功率回路的走线做了加宽处理，输入输出端都预留了直插焊盘，既可以直接焊接导线做飞线连接，也可以配合排针做插拔式安装，板载的电位器布置在模块边缘位置，

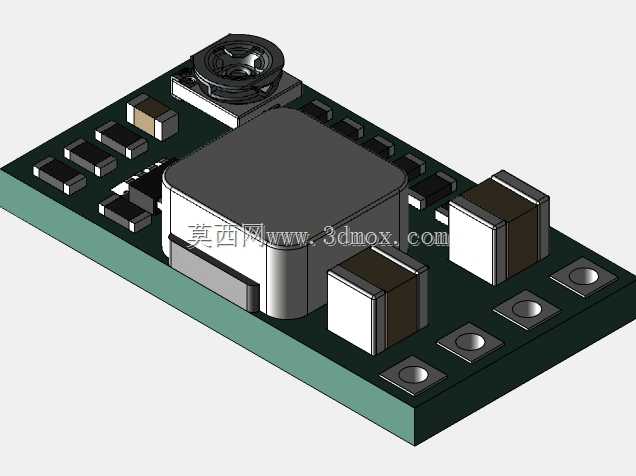

　　调试时不需要拆卸模块就能直接用螺丝刀调整输出电压。安装边界上，模块整体为矩形薄型结构，四个角预留了固定安装孔位，可以通过M2螺丝直接固定在设备壳体或者绝缘安装板上，整体厚度控制在较低水平，即使是内部空间局促的小型手持设备、传感器节点外壳内，也能找到合适的安装位置，不会和周边的结构件产生干涉。建模过程中完整还原了板载的所有元器件外形，包括屏蔽式功率电感、输入输出滤波电容、调压电位器、电源管理芯片以及焊盘、安装孔的细节，结构工程师在做设备内部布局校核时，可以直接将这个模型导入装配体，验证模块和周边结构件、PCB板的间距是否满足安全绝缘要求，提前排查安装干涉问题，避免后期打样后出现装配冲突。
