贴片式大电流功率电感器三维结构

　　在消费类电子、工业控制板卡、车载电源模块的PCB布局环节，SMD功率电感是DC-DC转换回路里不可或缺的储能元件，日常选型和结构干涉检查时，精准的三维模型能帮结构工程师提前规避焊盘对位偏差、元件与周边壳体或接插件的空间冲突问题，不用等打样后再反复调整板卡布局，能大幅缩短样机迭代的周期。

　　这类一体成型结构的功率电感，核心功能是在开关电源回路中完成储能与滤波，通过磁芯的磁通量变化维持输出电流的连续性，相比传统绕线插件电感，贴片封装的设计更适配SMT自动化产线的回流焊工艺，不需要人工插件工序，能有效提升整板的焊接良率，同时降低元件在板卡上的占板高度，适配当下消费电子、车载模块轻薄化的设计趋势。

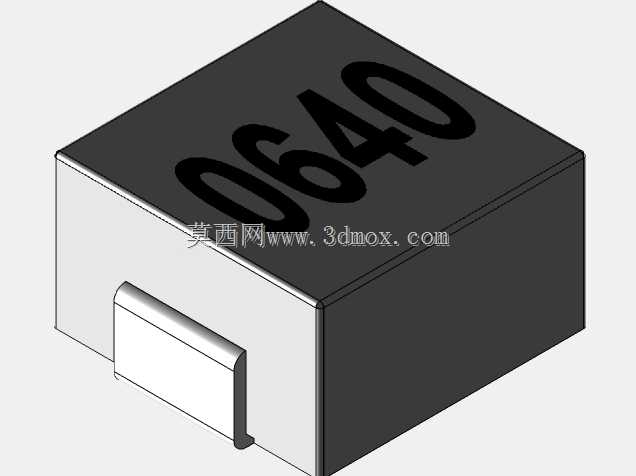

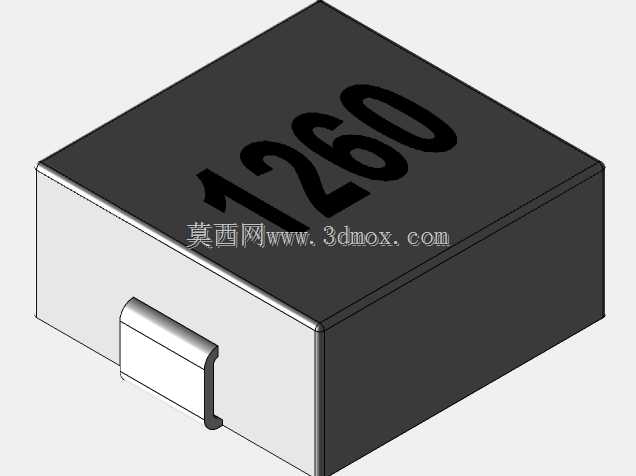

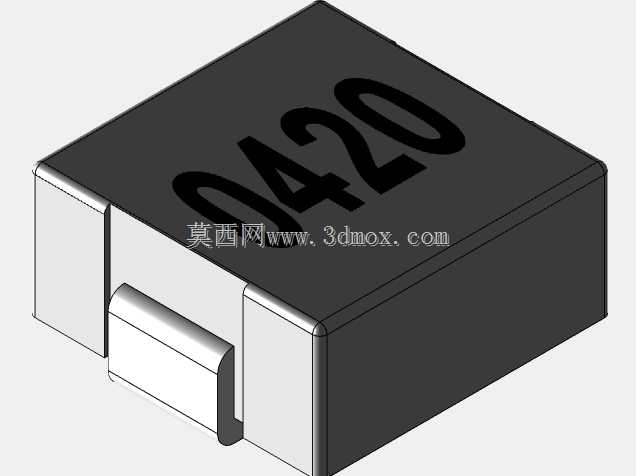

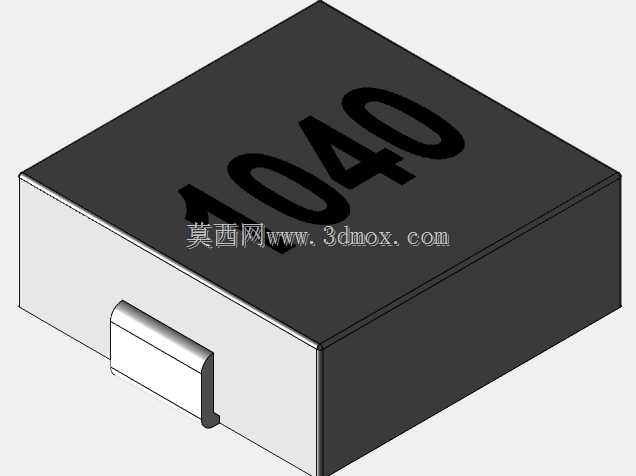

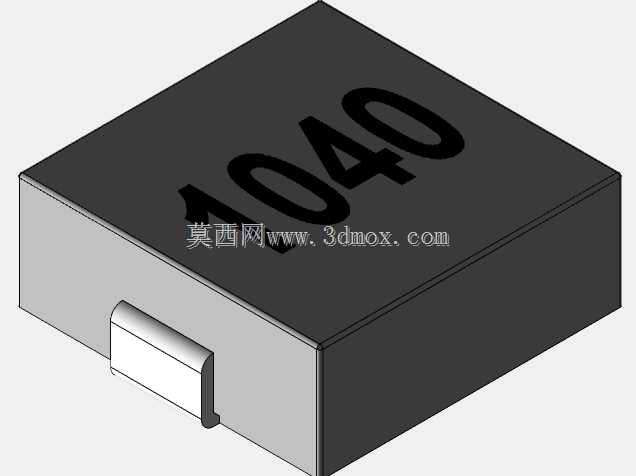

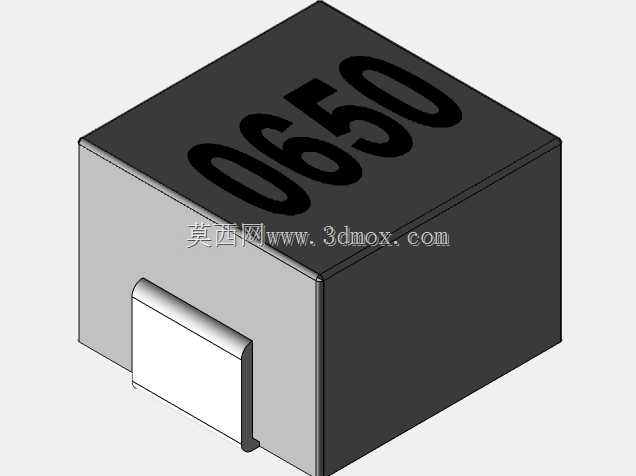

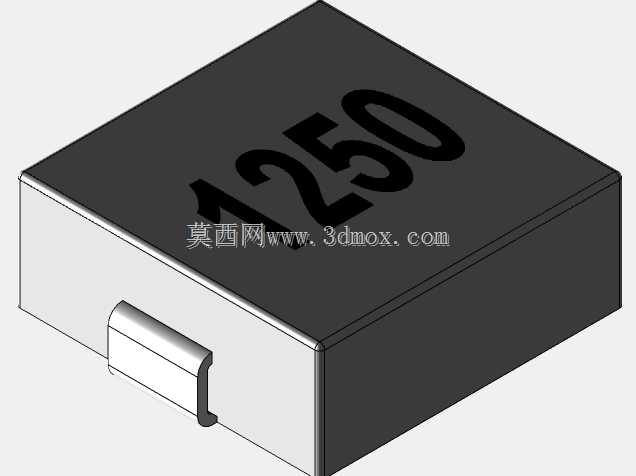

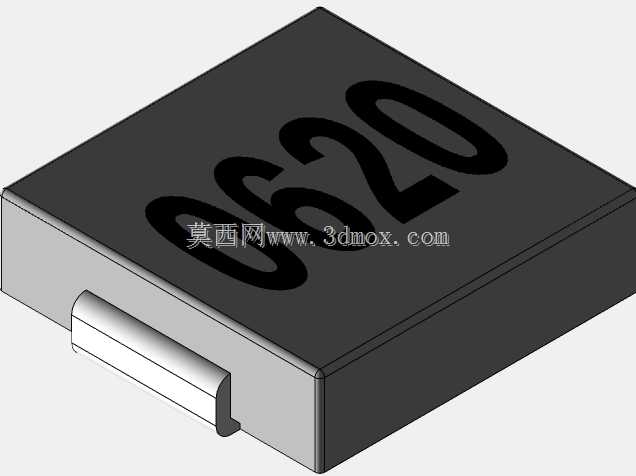

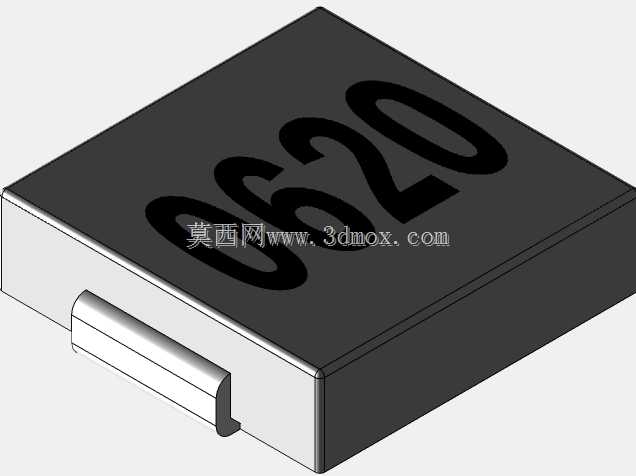

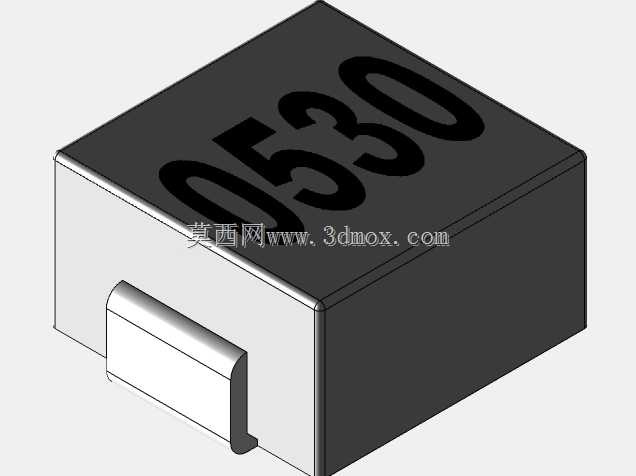

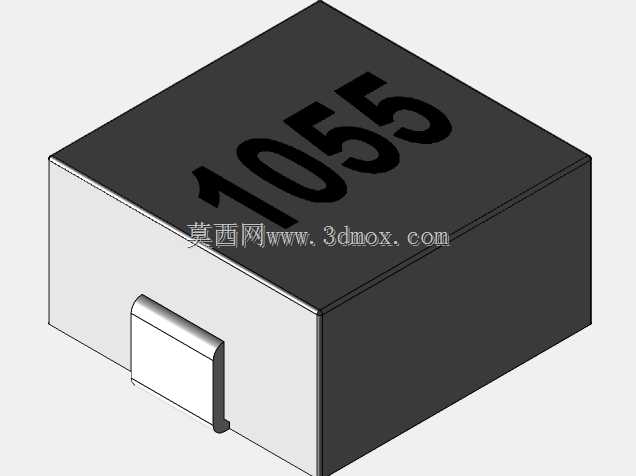

　　从结构设计逻辑来看，这类电感采用合金磁粉压铸一体成型的结构，将扁平铜线绕组完全包裹在金属磁粉内部，绕组的两个引出端直接作为SMD焊接端子，端子表面做镀锡处理保证焊接可靠性，磁芯外壳直接承担结构防护与磁屏蔽的作用，相比传统带屏蔽罩的绕线电感，漏磁更小，在高密度布板的场景下，不会对周边的霍尔传感器、高精度信号采集线路造成磁干扰，同时一体结构的抗机械冲击能力更强，能通过车载电子要求的振动、跌落测试标准。

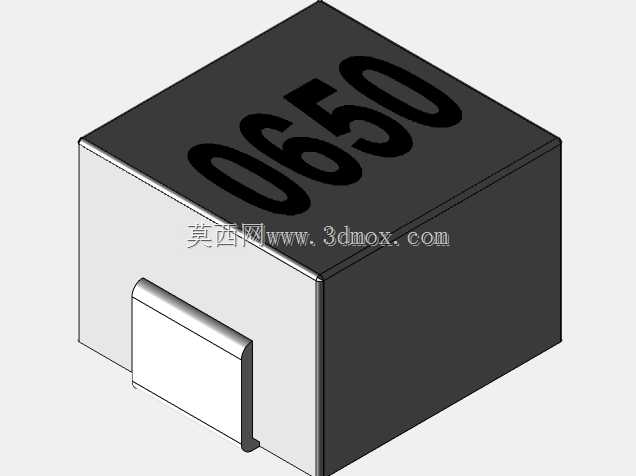

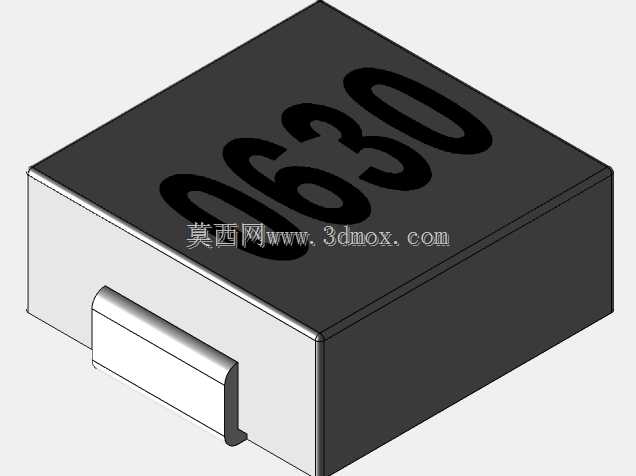

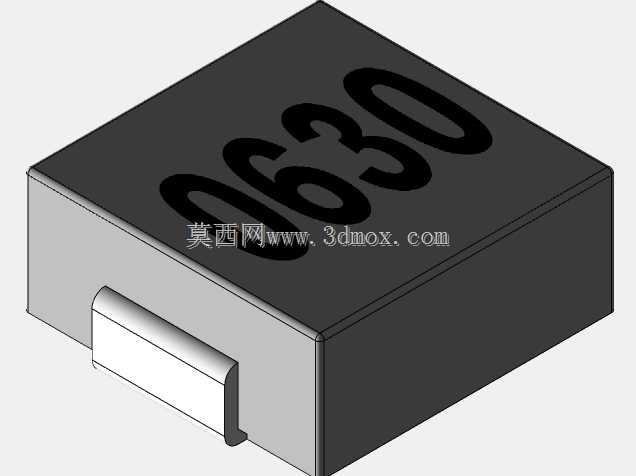

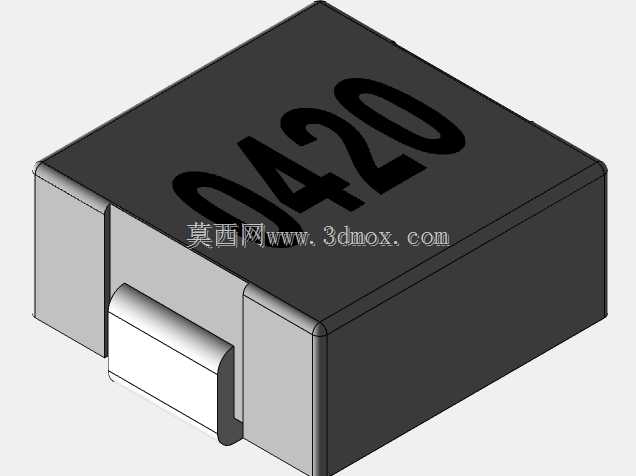

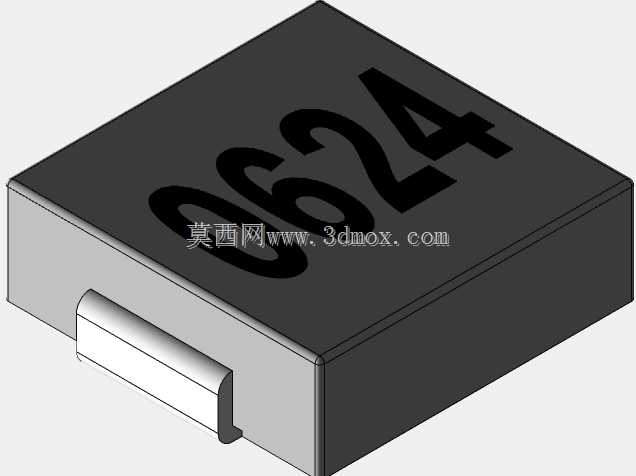

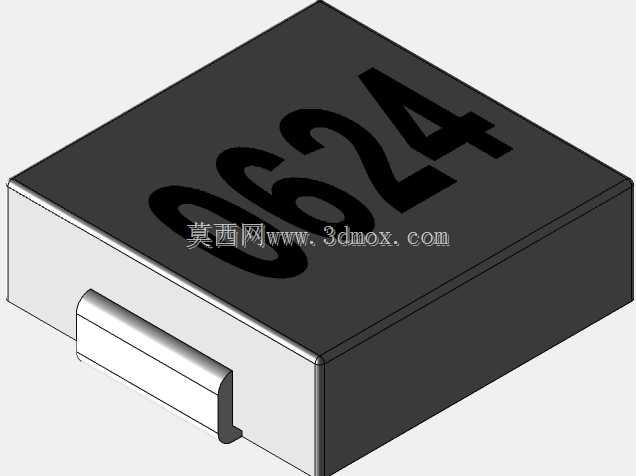

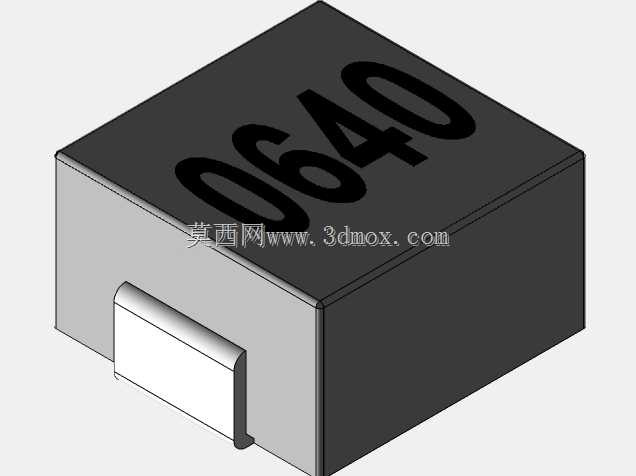

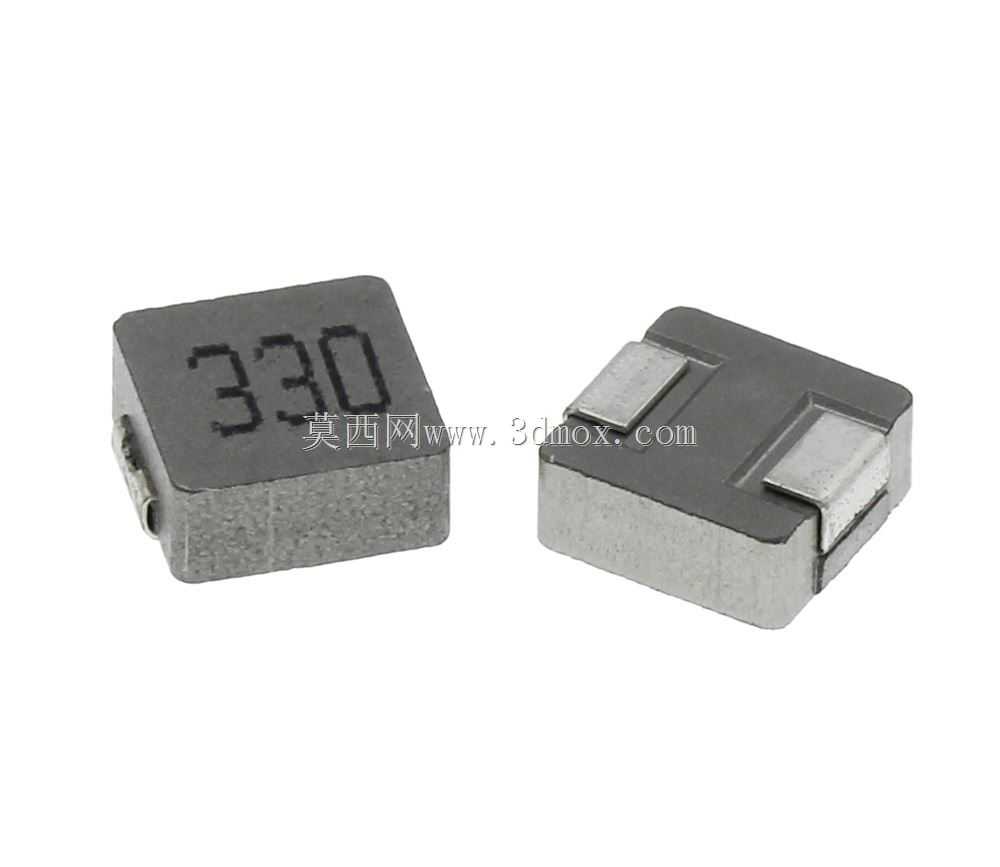

　　建模过程中首先要还原的是元件的安装边界，这类330标识的电感对应33μH感量规格，常规封装的长宽尺寸为7.3mm*6.6mm，本体总高度控制在3mm以内，两个焊接端子的宽度为2.2mm，端子内侧间距为2.8mm，端子底部与元件本体底部的共面度公差控制在0.1mm以内，建模时严格按照焊盘尺寸要求还原端子的位置与外形，保证导入PCB装配文件后，焊盘与元件端子能完全对齐，不会出现偏移。

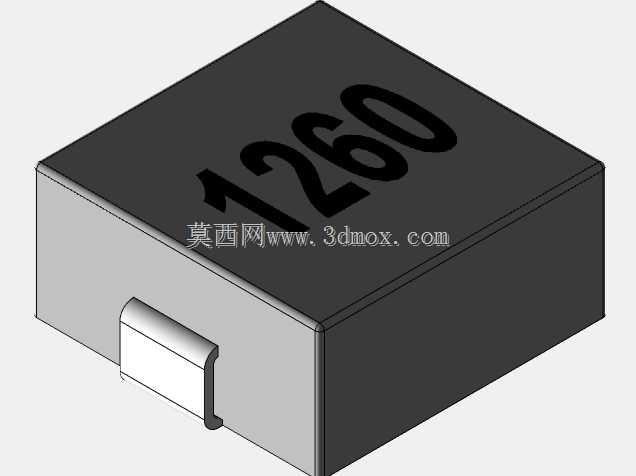

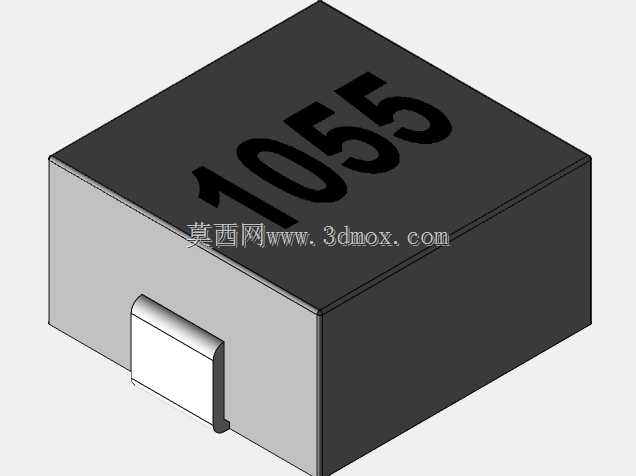

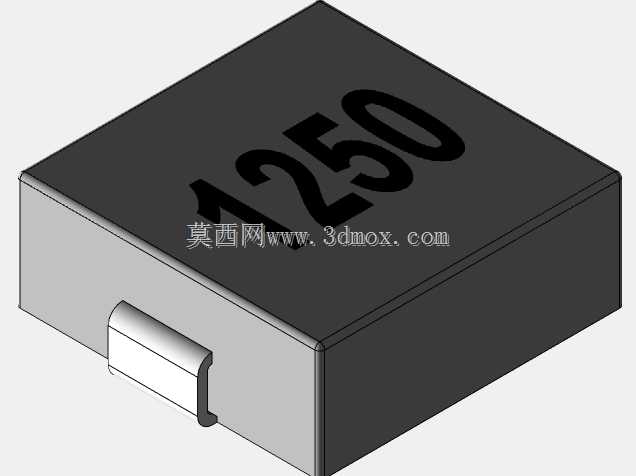

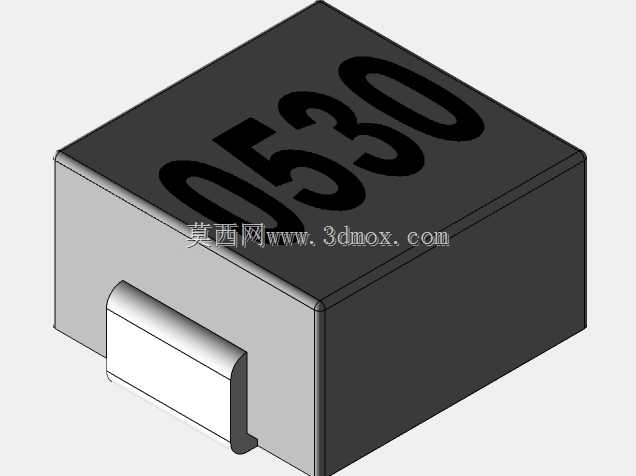

　　外形结构上，元件本体为切角方形结构，其中一个对角做0.3mm的倒角处理，作为极性标识，对应PCB丝印上的极性标记点，避免SMT贴装时出现方向反向的问题。本体顶面的丝印标识做凹陷处理，还原实际元件的激光打标效果，磁芯本体的表面做哑光磨砂质感还原，模拟合金磁粉压铸后的粗糙表面质感，焊接端子做金属亮面处理，区分端子与磁芯的材质差异。

　　在实际设备应用中，这类电感常被用在Buck降压回路、Boost升压回路中，比如便携设备的充电管理模块、工控板卡的辅助电源回路、车载影音系统的供电回路，工作时能承受最高数安培的持续电流，饱和电流阈值能覆盖大部分小功率电源的设计需求。建模时特意简化了内部绕组的复杂绕线结构，保留外部所有装配相关的关键尺寸，既不会因为模型过于复杂导致整机装配文件卡顿，又能完全满足结构干涉检查、布局评审的需求，结构工程师在做板卡堆叠设计时，可以直接调用该模型，核对元件与上下壳体、周边接插件、散热片的安全间隙，通常要求电感本体与周边塑料壳体的间隙不小于0.5mm，与周边发热元件的间隙不小于1mm，避免高温影响电感的磁芯性能，导致感量偏移。

　　安装边界的处理上，模型严格还原了元件底部的悬空高度，端子焊接后本体底部与PCB表面的间隙约为0.1mm，这个间隙是为了避免回流焊时焊锡溢出导致元件底部短路，同时也能在PCB做三防漆喷涂时，让漆层均匀覆盖焊盘周边区域，不会因为元件完全贴死PCB导致三防漆无法渗入。模型的端子部分做了轻微的拔模斜度处理，还原实际冲压端子的成型特征，保证焊接面的平面度符合SMT贴装的要求，不会出现虚焊、立碑等焊接缺陷。

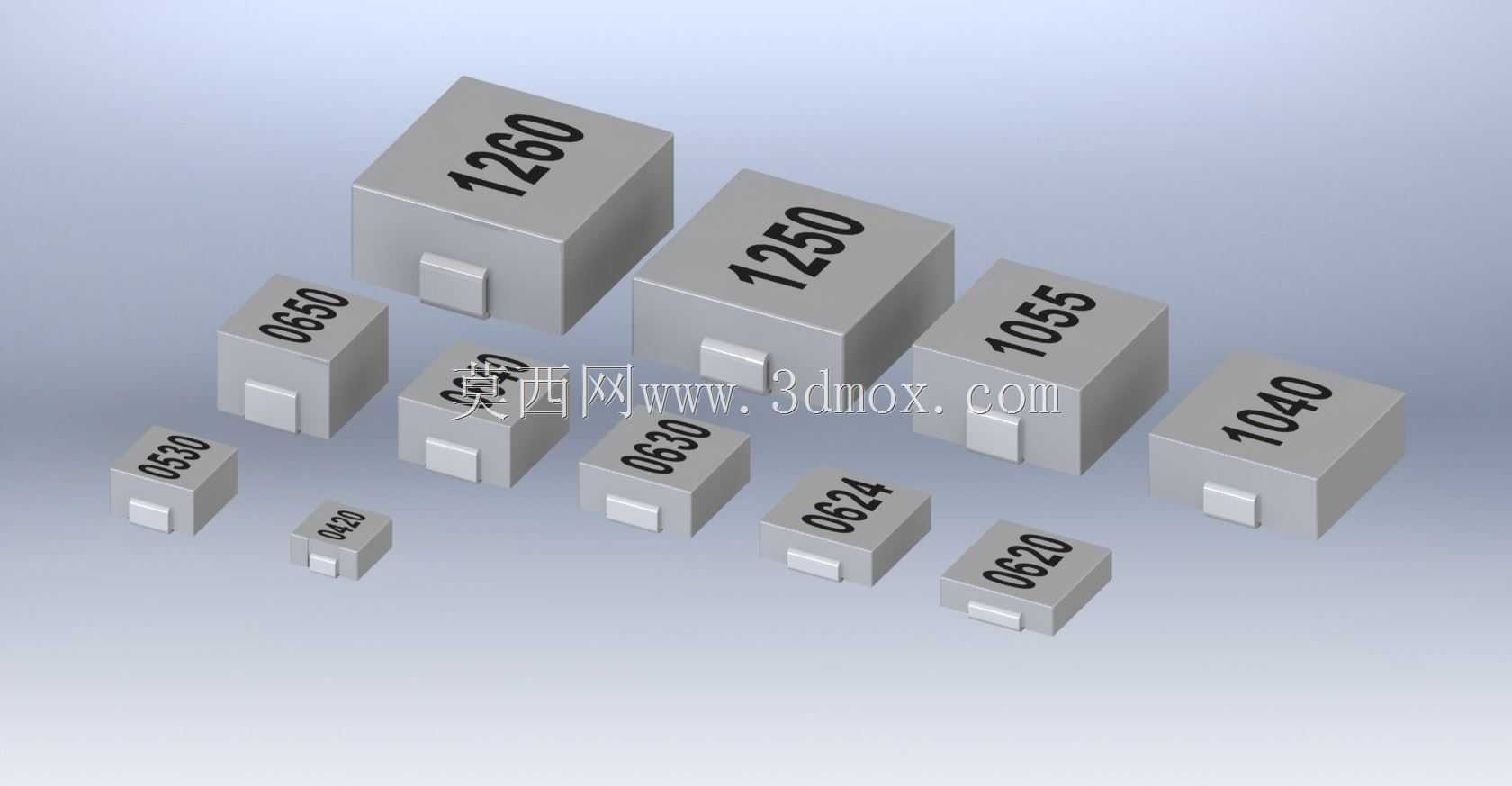

　　对于刚接触电源板结构设计的工程师来说，调用这类标准化的元件模型，能快速熟悉SMD功率电感的封装尺寸规律，不同感量、不同电流规格的同系列电感，通常封装尺寸是统一的，只是内部绕组线径、磁粉密度有差异，外部结构完全一致，在做产品系列化设计时，可以直接复用该封装的布局空间，不需要重新调整板卡的开孔与壳体的避让结构，大幅提升系列产品的设计复用率。
