多舵机驱动四足行走仿生机械结构

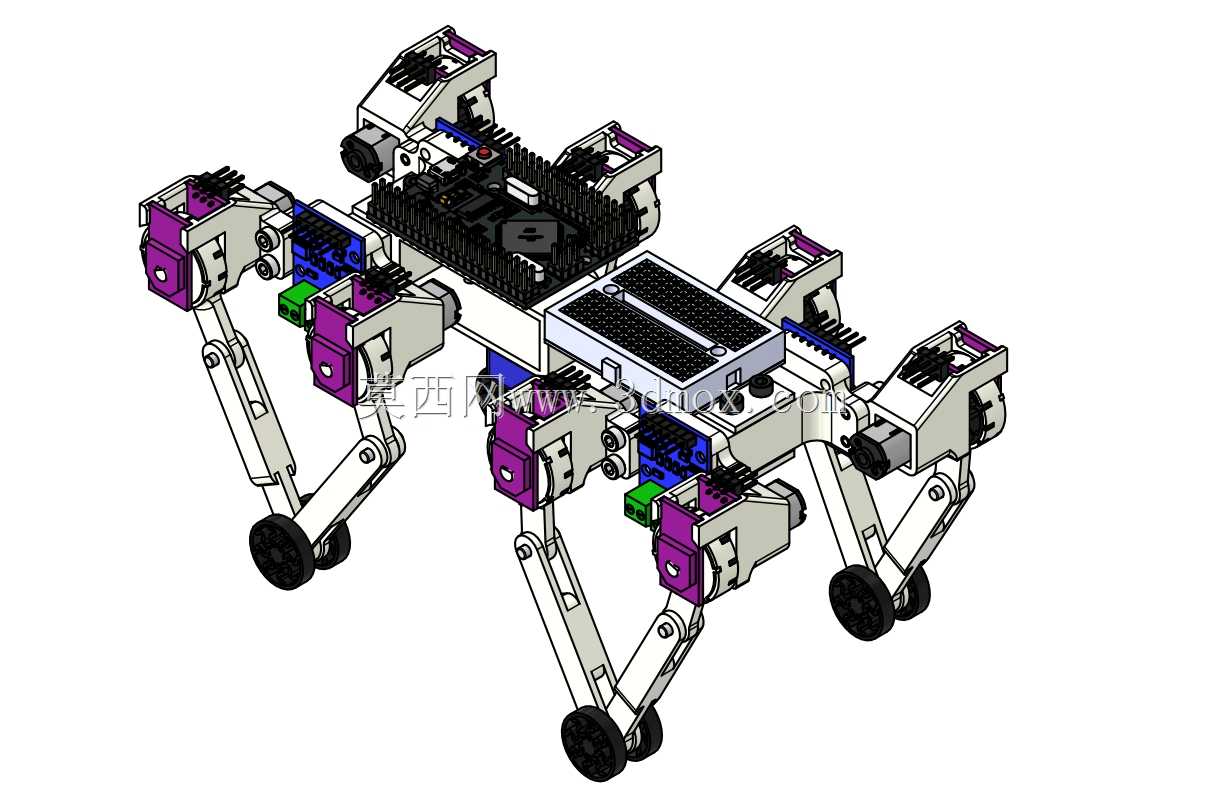

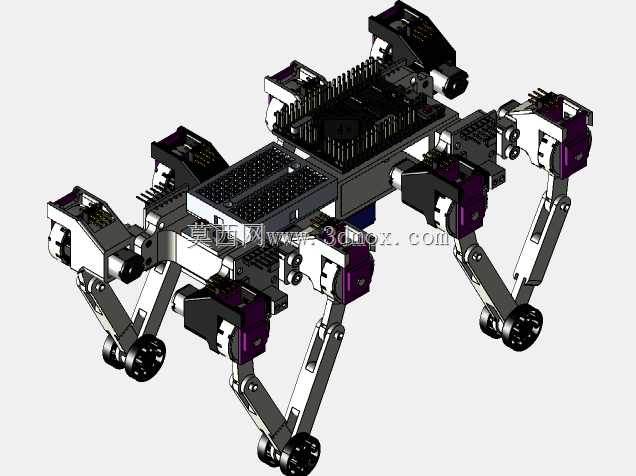

　　这套四足行走机械结构，核心面向小型仿生移动平台的研发验证场景，可适配高校机器人教学实验、小型环境巡检原型机搭建、创客仿生项目二次开发等实际需求，区别于轮式移动机构，足式结构对非平整地面的通过性优势明显，能应对台阶、碎石路面、小幅坡度等轮式结构难以通行的工况，在狭小空间内的移动灵活性也优于履带式小型移动平台。从结构设计逻辑来看，整套机构采用对称式布局，四条机械足的结构完全一致，单条腿配置三个转动自由度，分别对应髋关节前后摆动、髋关节侧向摆动、膝关节俯仰摆动，所有关节动力输出均采用标准数字舵机，舵机安装位预留了标准舵机的固定孔位，可直接适配市面上主流的9g、17g等规格的微型数字舵机，无需额外加工转接件，

　　降低了原型搭建的加工成本与装配难度。腿部连杆采用轻量化镂空设计，在保证结构刚性的前提下尽可能降低运动部件的重量，减少舵机的负载扭矩冗余，单腿的连杆铰接处均采用销轴配合轴套的连接方式，预留了0.1-0.2mm的装配间隙，既保证转动顺畅无卡滞，又能控制关节处的旷量，避免行走过程中出现足部落点偏差过大的问题。机身主体采用分层式安装布局，下层为舵机走线与腿部安装基准面，所有腿部舵机的固定座都与机身底板一体成型，保证四个髋关节的安装位置度公差控制在0.1mm以内，避免因安装基准偏差导致四条腿的运动轨迹出现不对称，引发行走过程中的机身抖动、走偏等问题；上层预留了通用安装孔位矩阵，孔位间距兼容主流开源控制板、电池模块、传感器模块的安装尺寸，

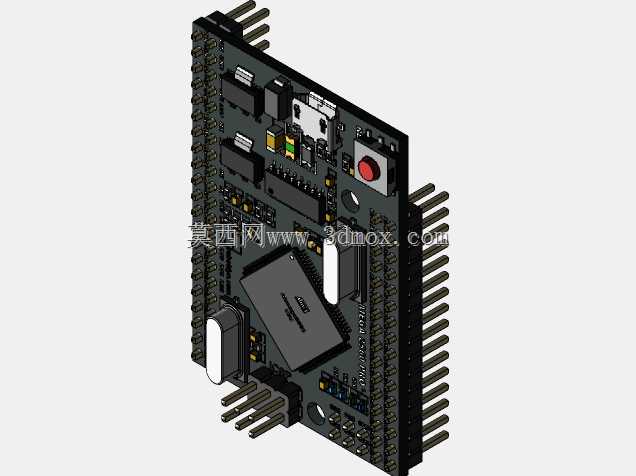

　　可直接固定Arduino、树莓派等控制硬件，以及锂电池、IMU姿态传感器、视觉模块等外设，不需要额外打孔制作安装支架。从安装边界尺寸来看，整套结构在完全收拢状态下的长宽高尺寸控制在200mm150mm120mm范围内，足部完全展开时的最大跨距可达280mm，单腿的最大抬升高度为45mm，可跨越最高35mm的垂直障碍，行走过程中机身的重心高度可通过膝关节的角度调整在60mm-100mm范围内动态调节，适配不同负载下的重心配平需求。足部末端采用小直径滚轮与橡胶垫组合的设计，在平整硬质路面上可借助滚轮实现低阻力滑行移动，在非平整路面上橡胶垫可提供足够的摩擦力，避免打滑。整套结构的所有零部件均采用可3D打印的结构设计，壁厚统一设置为2mm，

　　关键受力部位的壁厚加厚至3mm，打印时无需添加支撑结构即可完成成型，打印完成后仅需去除少量打印毛刺即可完成装配，装配过程不需要复杂的工装工具，仅需十字螺丝刀、尖嘴钳即可完成全部组装，适合快速原型迭代。在运动控制适配层面，结构的关节转动范围做了机械限位设计，髋关节前后摆动的角度范围为-45°到+45°，侧向摆动范围为-25°到+25°，膝关节俯仰范围为0°到90°，机械限位可以避免控制程序出错时舵机超行程转动导致的结构损坏或舵机扫齿问题，降低调试阶段的硬件损耗。机身的走线槽设计在底板的加强筋之间，所有舵机的连接线可顺着走线槽汇集到机身中部的控制板安装位，避免走线外露在运动部件的活动范围内，防止行走过程中线路被关节拉扯断裂。结构的重心设计在机身几何中心偏下的位置，静态放置时的稳定角可达35°，在单腿抬起的动态行走过程中，剩余三条腿的支撑三角形可完全覆盖机身重心投影，保证慢步行走过程中不会出现侧翻问题，若需要提升动态行走的稳定性，可在上层安装位额外添加配重块调整重心位置。这套结构没有集成封闭的外壳，所有机械结构、安装位都完全外露，方便开发者根据自身需求加装外设、修改结构参数，比如可在机身头部加装超声波传感器实现避障功能，在机身底部加装灰度传感器实现巡线功能，也可替换更大扭矩的舵机提升负载能力，适配不同的项目需求。
