粉煤灰制砖用多仓配料输送集成装置

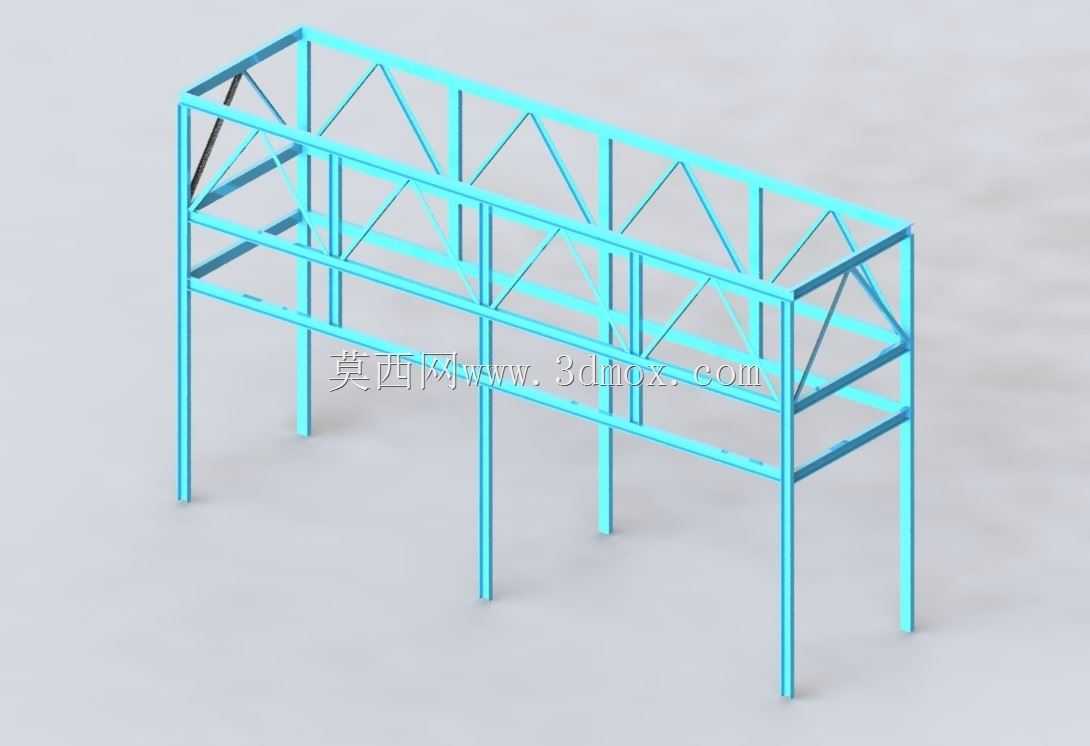

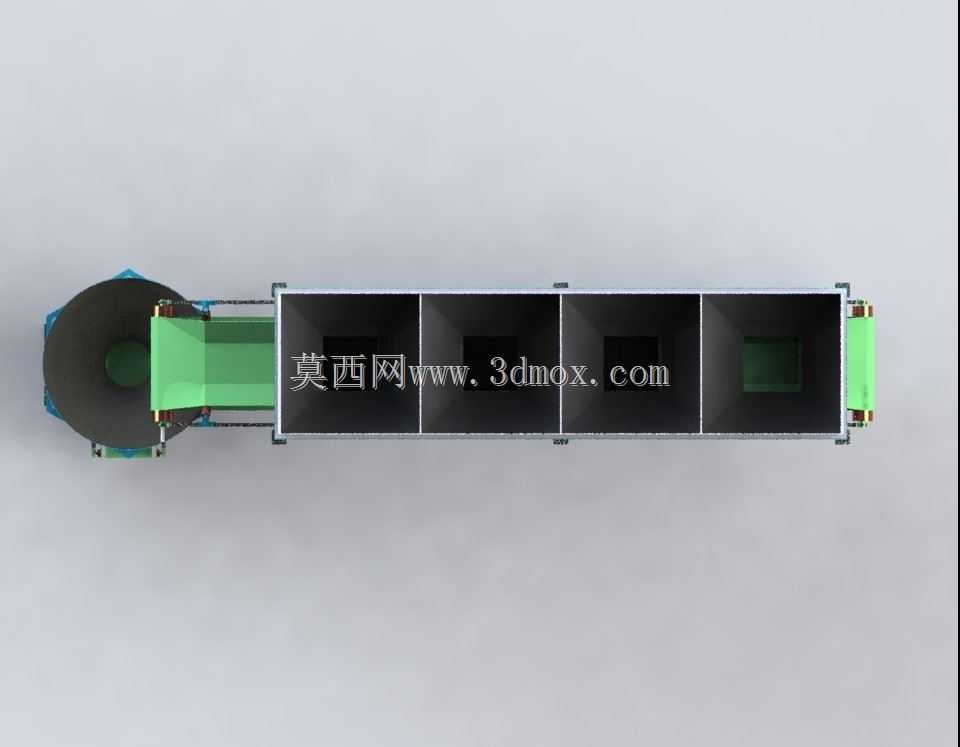

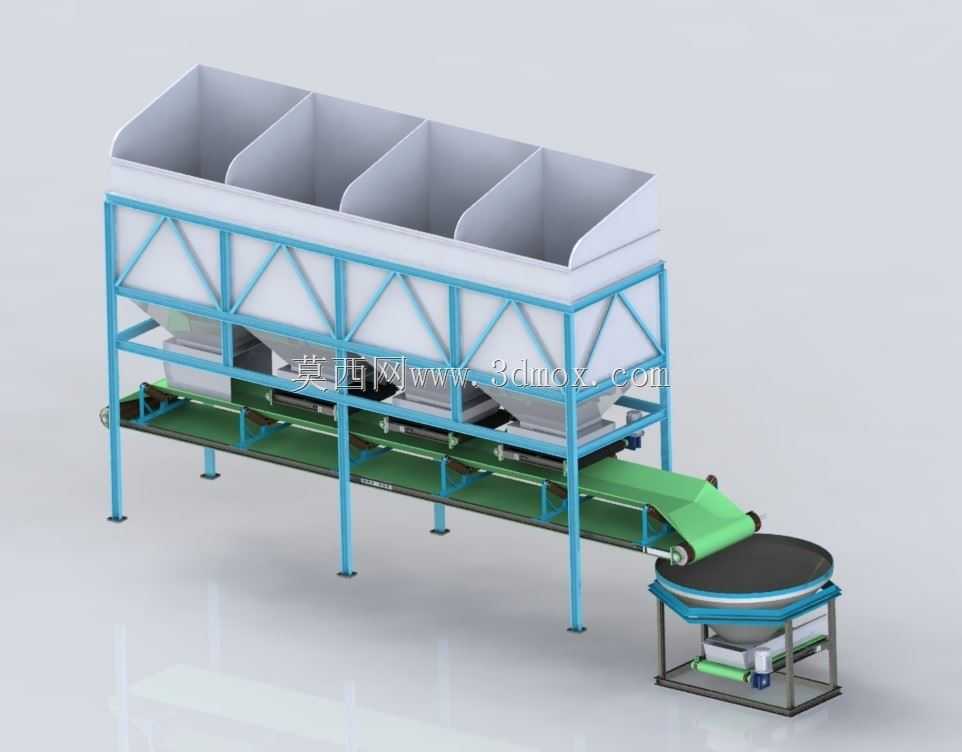

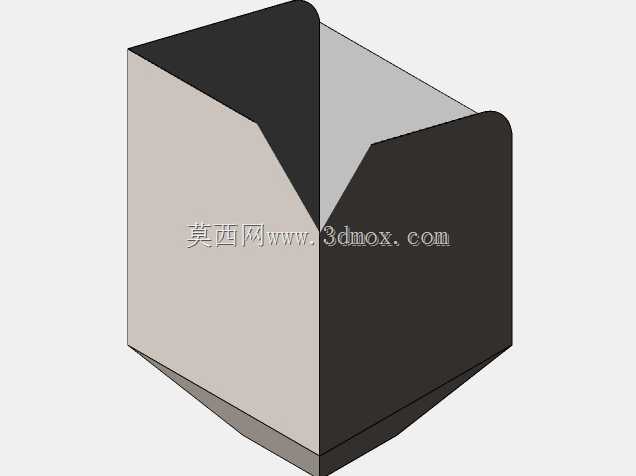

　　这套集成式配料输送装置，主要面向粉煤灰制砖生产场景的原料前置处理环节设计，核心解决多类粉状、小颗粒散料的定量存储、精准配比与连续输送需求，适配常规粉煤灰制砖线的原料供给节拍，可直接对接后端搅拌、成型工序的进料口，省去中间转运的冗余环节。从结构布局来看，上部采用四个独立分仓设计，单仓为上宽下窄的漏斗形结构，仓体上部采用敞口收边设计，方便装载机或者皮带机直接上料，下部锥斗段的倾斜角度参考粉煤灰、水泥、矿渣、石灰、石膏这类散料的安息角设置，避免物料架桥、堵料，每个仓体下部对应设置独立的出料控制机构，可根据配方要求单独调整单种物料的出料速度，实现不同原料的配比控制。仓体支撑框架采用桁架式结构，主支撑腿采用矩形钢管焊接成型，

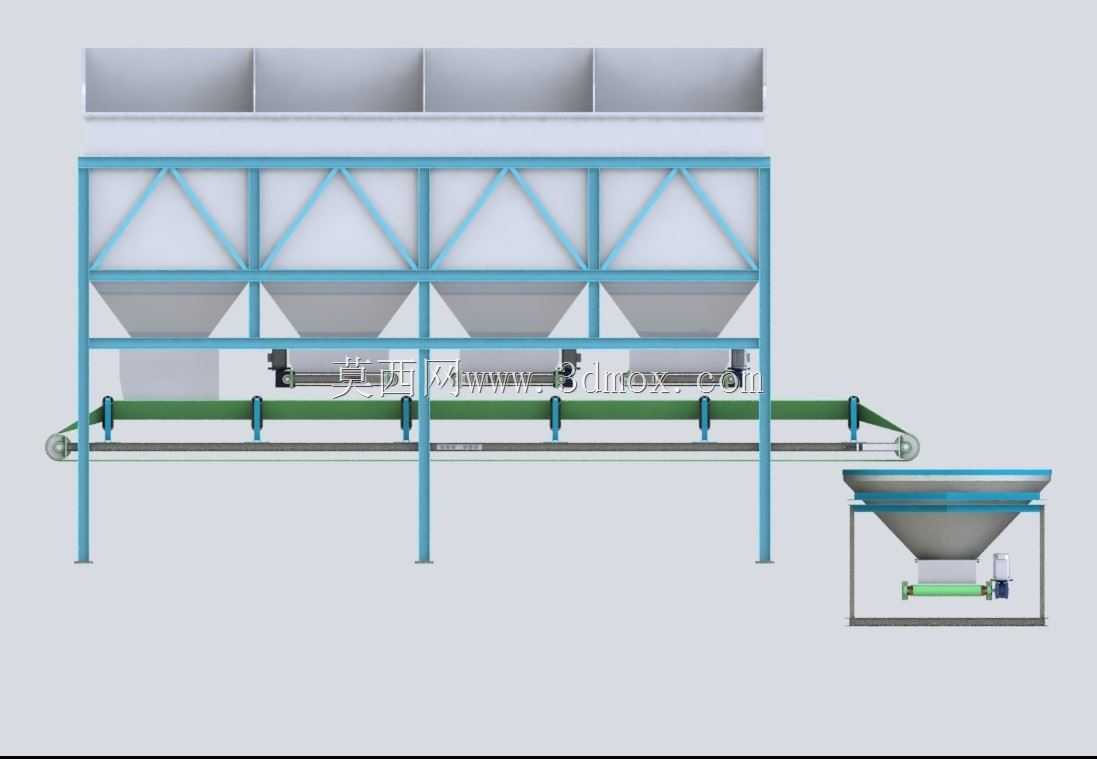

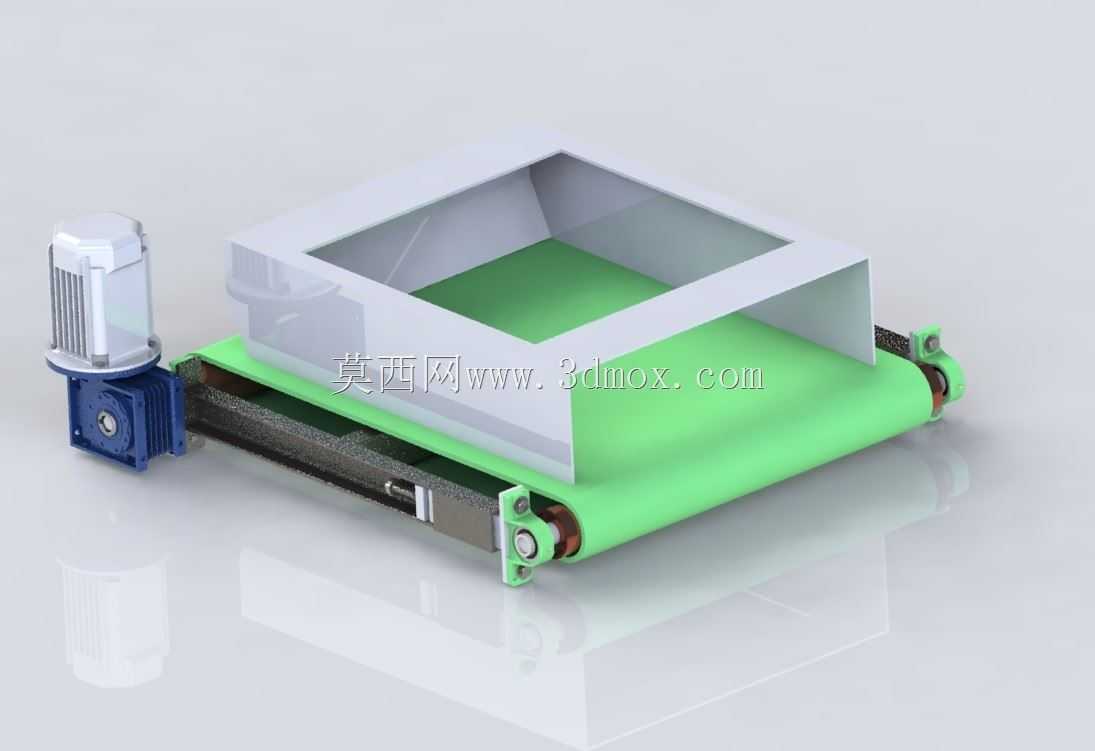

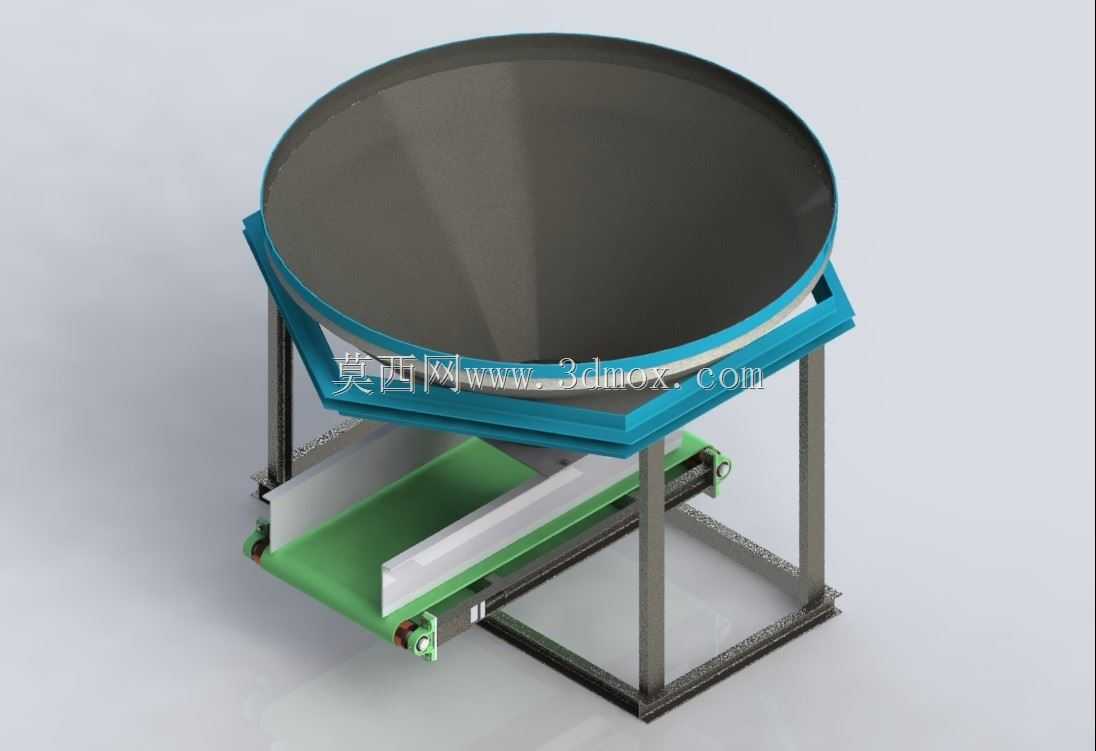

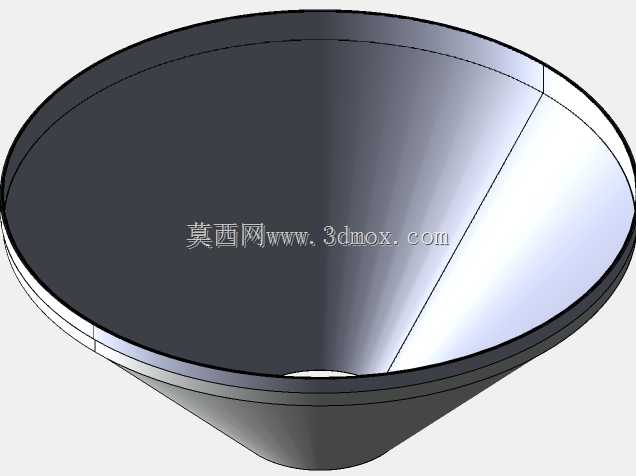

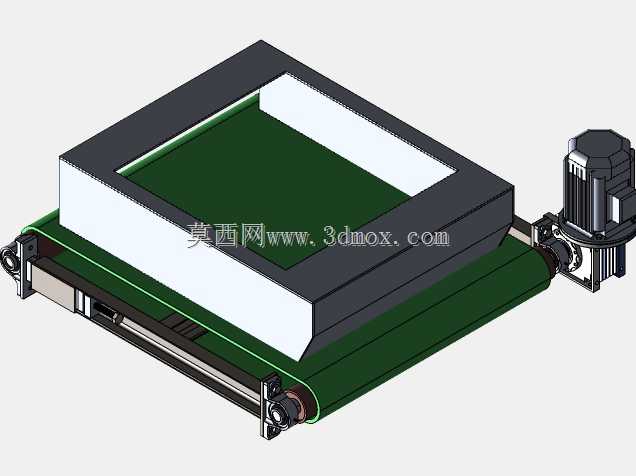

　　横向与斜向支撑采用等边角钢拼接，整体框架的受力经过载荷校核，满仓状态下的形变量控制在允许范围内，四个支腿底部预留安装固定板，可通过膨胀螺栓与混凝土地面固定，安装时需要保证框架整体水平度偏差不超过千分之二，避免因倾斜导致物料偏载、出料不畅。仓体下方设置水平皮带输送机构，皮带采用绿色防滑耐磨材质，两侧设置挡边结构防止物料撒漏，皮带的驱动滚筒设置在出料端，改向滚筒设置在进料端，下部均匀布置托辊组承托皮带与物料重量，皮带的运行速度可根据后端产能需求调整，将各仓排出的混合物料统一输送至端部的中转计量料斗内。端部的中转料斗下部集成称重计量模块，可对输送过来的混合物料进行累计称重，校验配比精度，料斗下部设置导料结构，

　　可直接将物料送入下一工序的搅拌设备内，整套装置的物料流向为直线型布局，减少物料转运的落差，降低粉尘产生量。设计过程中，仓体的容积匹配常规制砖线2-4小时的原料消耗量，避免频繁补料影响生产连续性，同时单仓的尺寸适配常规装载机的铲斗宽度，上料作业时不需要额外调整设备位置；皮带输送段的宽度与各仓的出料口宽度匹配，保证各仓出料都能完整落在皮带面上，不会出现撒料情况；整体设备的安装边界需要预留上部不小于3米的上料作业空间，侧面预留1.5米的检修通道，方便日常对出料机构、皮带托辊、计量模块进行维护保养。实际生产应用中，这套装置可替代传统的人工配料、单仓转运模式，将多种原料的存储、配比、输送功能集成在同一套机架上，减少设备占地面积，

　　同时封闭式的输送结构可降低粉料外泄，改善车间作业环境，各仓的出料控制可与后端生产线的控制系统联动，根据成型工序的产能自动调整配料速度，实现连续化生产。结构建模时，仓体的薄壁结构采用钣金特征建模，焊接框架采用结构焊件模块生成，皮带部分采用柔性件模拟装配状态，各转动部件的装配间隙按照实际加工公差设置，可直接用于后续的工程图导出、结构受力仿真，也可作为同类配料设备设计的参考蓝本，针对不同的物料特性，还可调整仓体锥角、皮带材质、出料控制机构的形式，适配其他建材、化工散料的配料输送需求。
