粉煤灰砖生产用轮碾式平盘搅拌混合设备

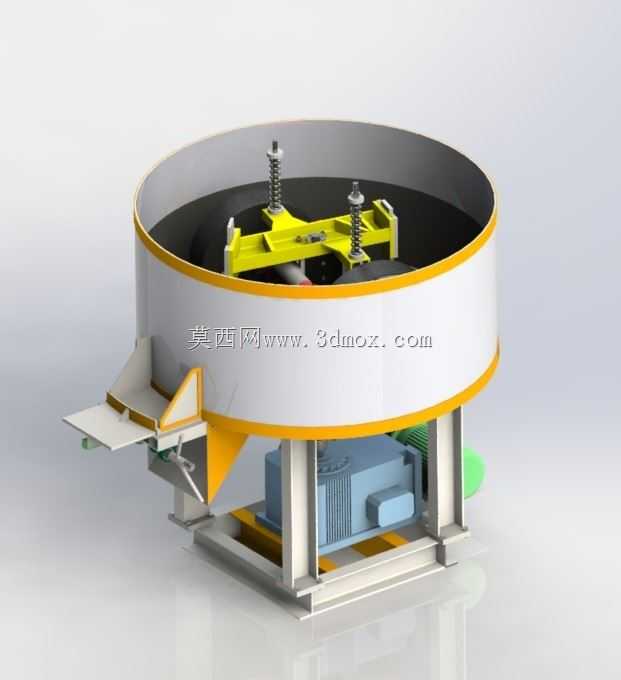

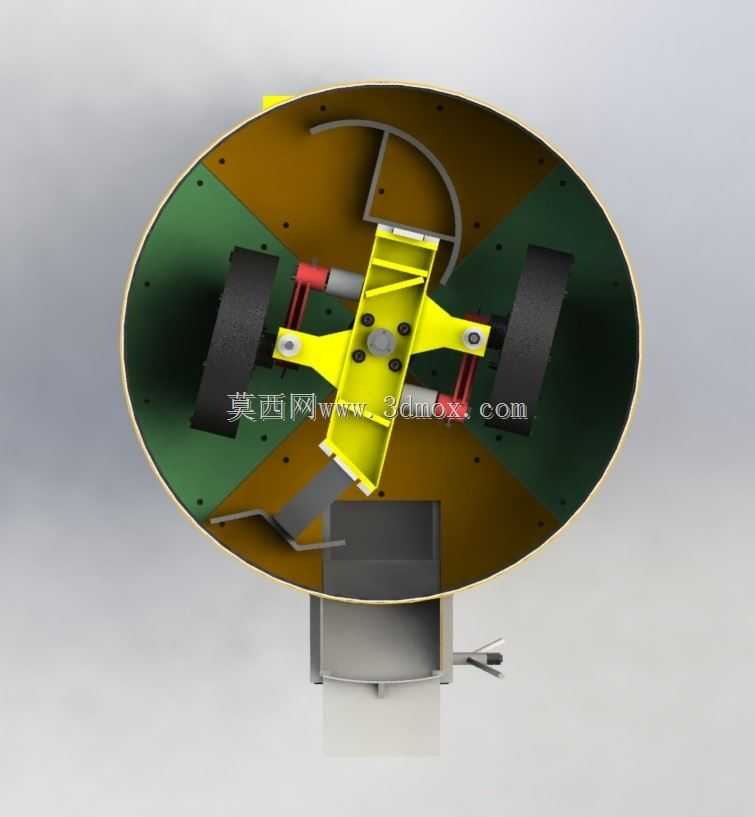

　　这款轮碾式平盘搅拌设备，主要面向粉煤灰砖、免烧砖等建材生产场景的原料制备工序，承担粉煤灰、炉渣、水泥、骨料与粘结剂的均匀混合、碾揉压实作业，区别于普通桨叶式搅拌机仅能实现物料分散的特性，该设备在混合过程中可通过碾轮的自重压力对结块粉料进行压碎、揉合，让不同粒径、不同密度的原料组分充分嵌合，避免后续砖坯成型过程中出现分层、强度不均的问题，在中小型制砖生产线、建材预制件生产站点的原料工段适配性极强。从结构设计逻辑来看，设备采用立式圆筒形搅拌盘作为核心作业腔体，盘体内壁做耐磨衬层设计，应对硬质骨料长期摩擦带来的损耗，降低后期维护更换的频次；搅拌机构采用十字形横梁搭载两组弹性压紧碾轮的结构，碾轮通过弹簧预紧结构与横梁连接，

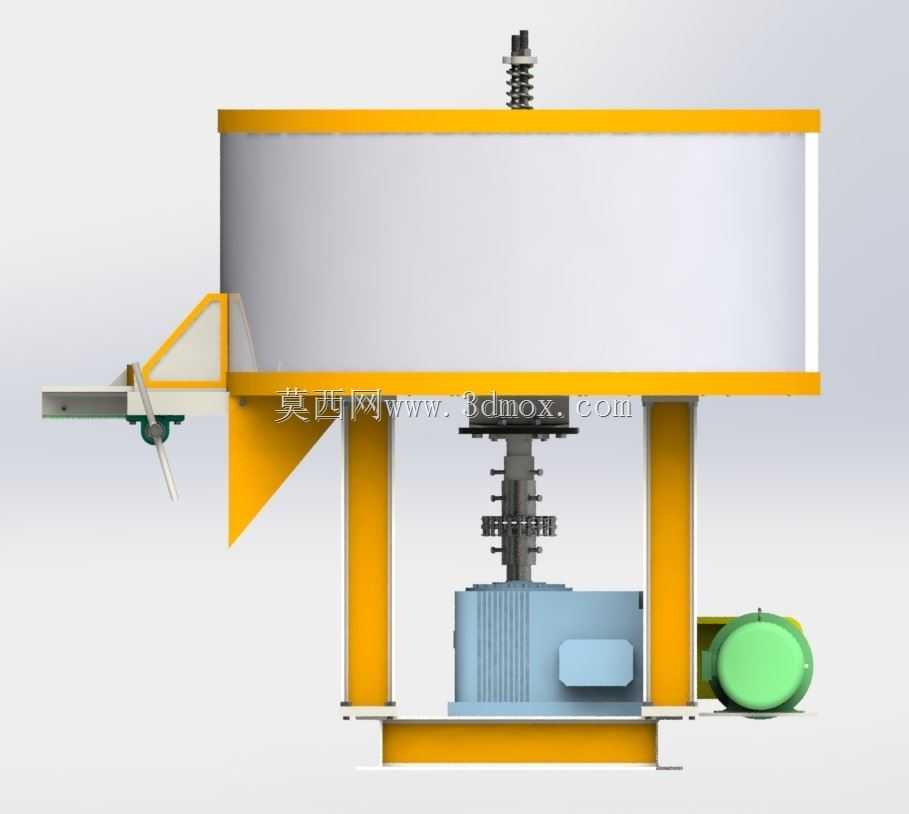

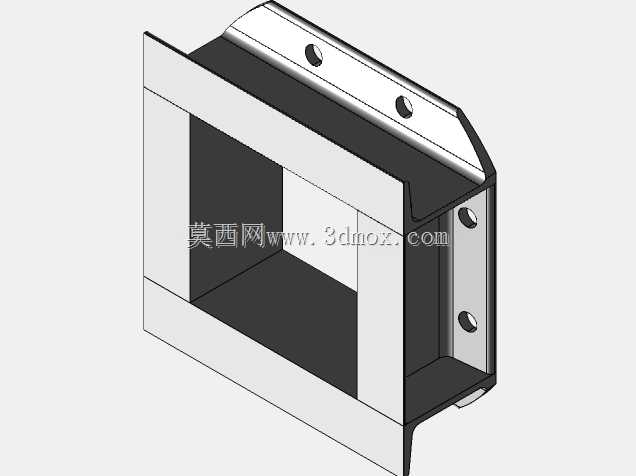

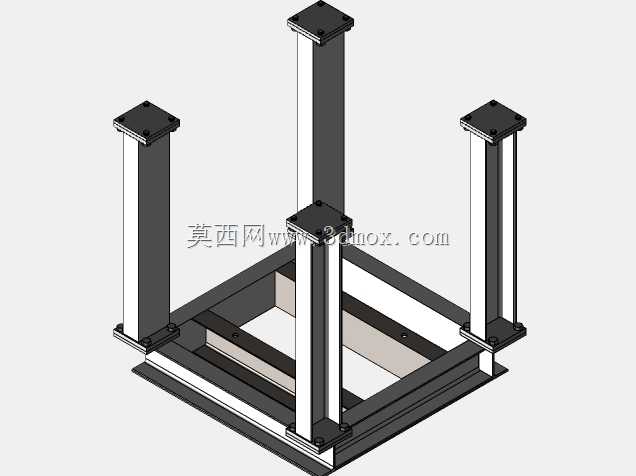

　　可根据盘内物料堆积厚度自动调整下压行程，既保证对物料的碾压力度，又能避免硬质大块物料卡滞造成的机构过载，横梁中心与底部立式减速机构的输出轴直连，传动路径短，扭矩传递效率更高，相比侧置传动的搅拌设备，能减少传动部件的磨损与动力损耗。设备底部采用方管焊接的框架式机座，将驱动电机、减速单元整体集成在机座内部，搅拌盘通过四根立式支撑柱固定在机座上方，预留出足够的检修空间，方便日常对传动部件的润滑、紧固维护；搅拌盘侧下方设置可开合的卸料闸门，采用杠杆式启闭结构，混合完成的物料可在搅拌机构低速运转状态下通过刮板引导从卸料口排出，无需额外配置出料输送机构即可完成批次卸料作业，简化了工段的设备配置。从安装边界尺寸来看，该设备整体为立式布局，

　　占地面积仅需匹配搅拌盘直径的方形区域即可，设备总高度控制在常规厂房层高适配范围内，无需对厂房做特殊加高改造，安装时仅需将机座与地面预埋钢板做水平固定，保证输出轴的垂直度偏差在允许范围内，即可避免运转过程中出现的偏磨、振动问题；设备进料口设置在搅拌盘上方，可直接与上方的配料秤出料口对接，也可搭配人工投料平台使用，适配不同自动化程度的生产线配置。在功能特性层面，碾轮与搅拌刮板采用分体式设计，刮板固定在横梁下方，随横梁转动过程中不断将盘底、盘壁处的物料刮起送至碾轮作业区域，避免物料在盘底粘结堆积，同时保证每一批次的物料都能经过充分的碾揉混合，混合均匀度相比普通搅拌设备可提升两成以上，混合后的物料塑性更稳定，

　　能直接送入后续压砖机进行成型作业，无需额外的陈化或二次搅拌工序。设计过程中针对建材生产现场粉尘大、工况恶劣的特点，所有转动轴承位置都设置了防尘密封结构，避免粉料进入轴承造成卡滞损坏，驱动电机采用防尘型三相异步电机，可适应高粉尘环境下的长期连续运转，设备的易损件如碾轮衬套、刮板、盘体内衬都采用快拆式连接结构，更换时无需整体拆解搅拌机构，可大幅缩短现场维护的停机时间。
