双加工形态数控激光雕刻设备结构设计

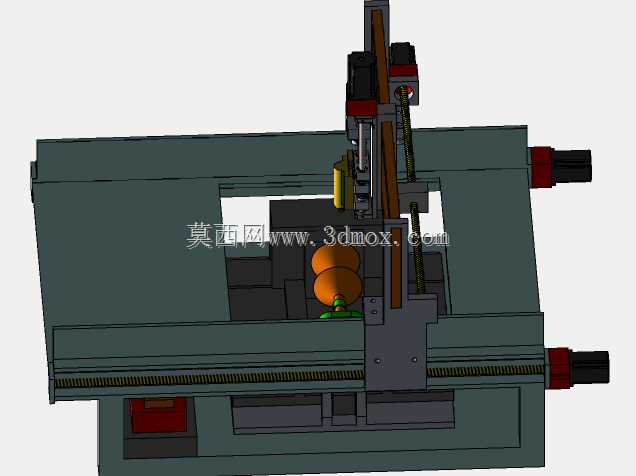

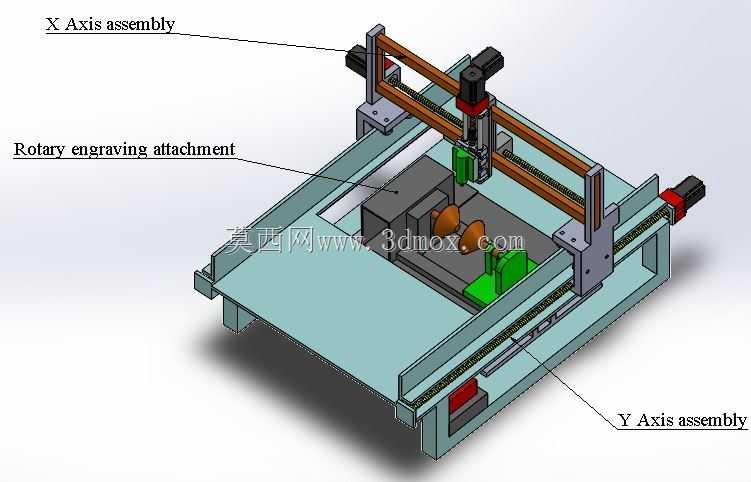

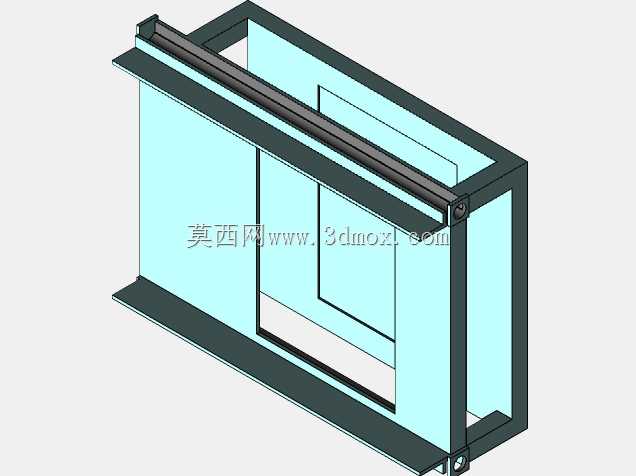

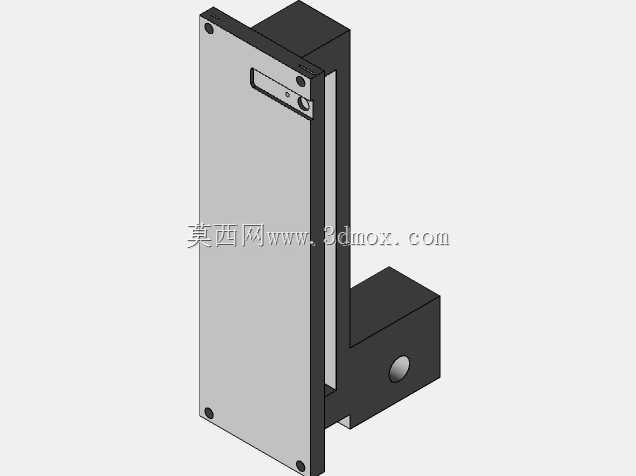

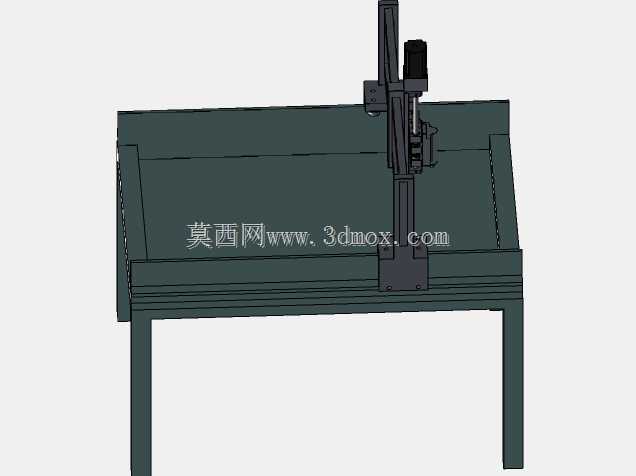

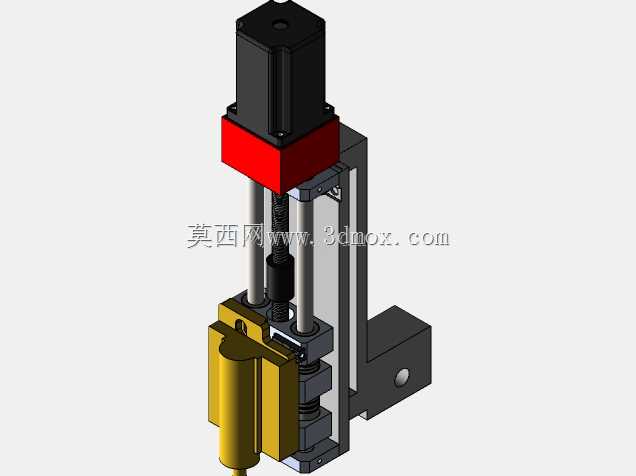

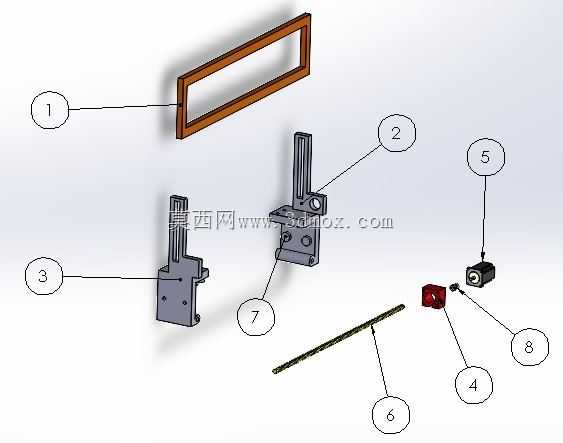

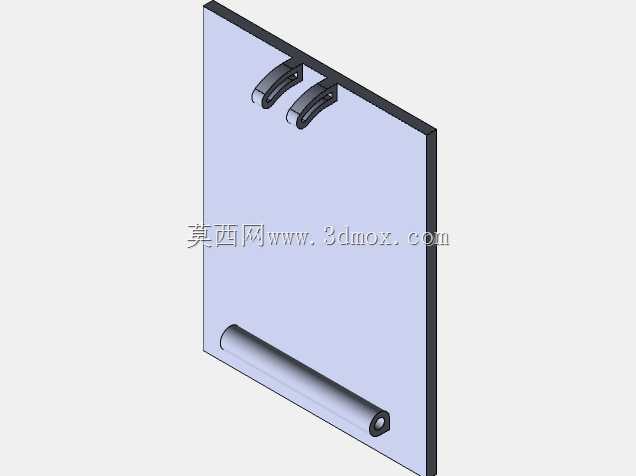

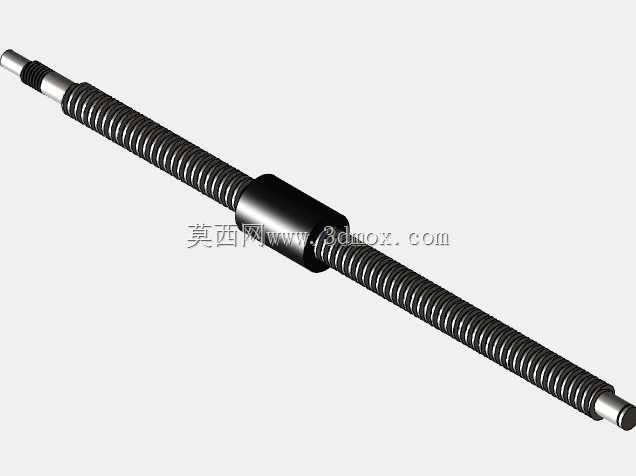

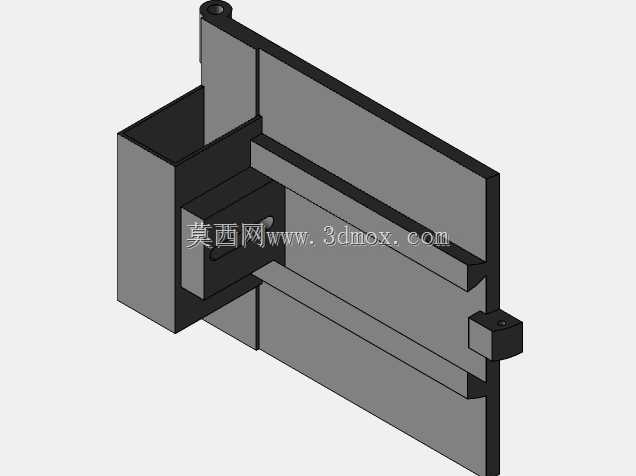

　　在小型加工场景里，常遇到需要兼顾平面标识雕刻与圆柱面回转刻字的需求，比如五金零件的批次号打标、工艺礼品的表面纹饰加工、小型非金属工件的图案蚀刻，这类加工往往批量不大，但对加工形态的兼容性有明确要求，常规单功能的平面激光雕刻机无法适配圆柱类工件的回转进给，而专用圆柱刻字设备又难以覆盖常规平板类工件的加工需求，这款双形态兼容的激光雕刻结构，正是针对这类交叉加工场景做的结构整合。从结构布局来看，设备采用龙门式跨梁结构作为激光头的承载基础，X轴传动沿横梁长度方向布置，搭配同步带传动实现激光头的横向快速进给，Z轴方向设置独立的升降滑台，用来适配不同厚度工件的焦距调整，保证激光焦点始终落在待加工表面。下方的工作台区域做了双模块整合，

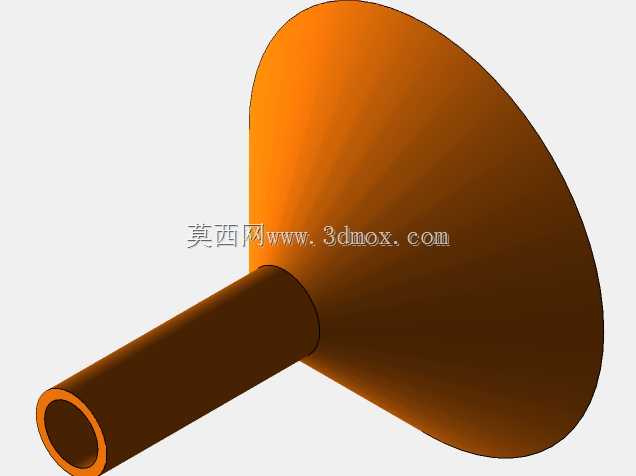

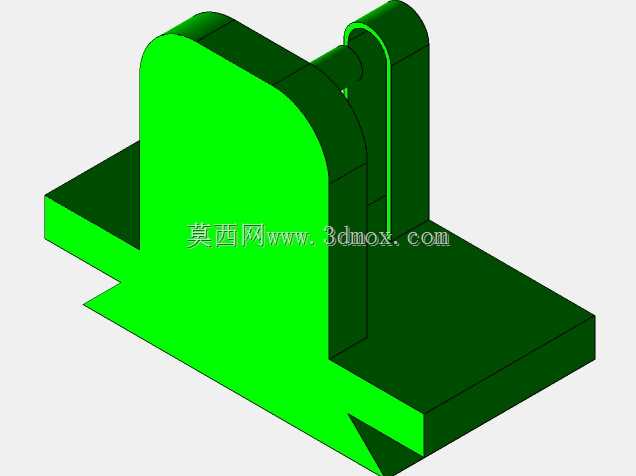

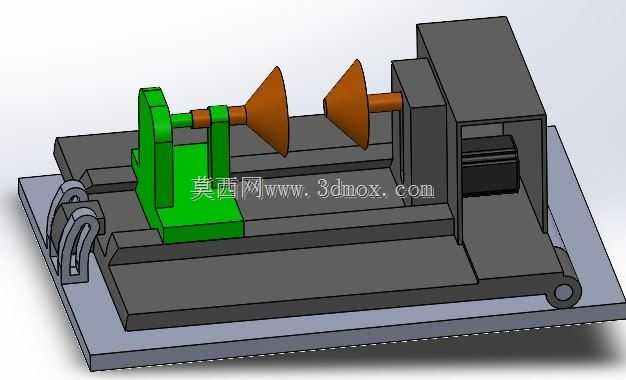

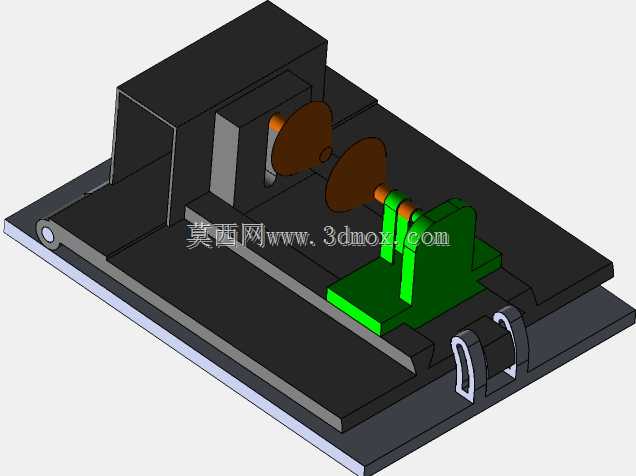

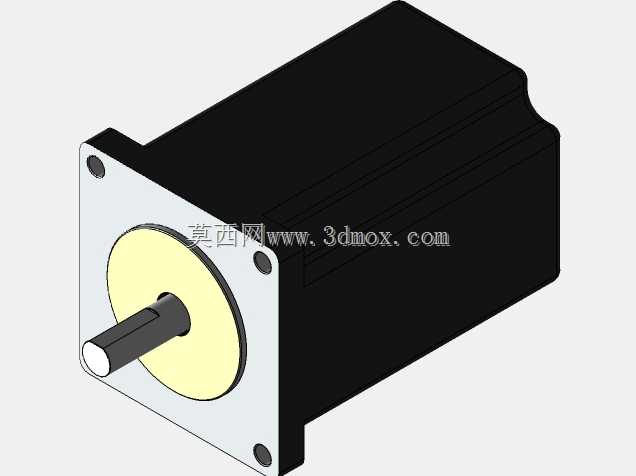

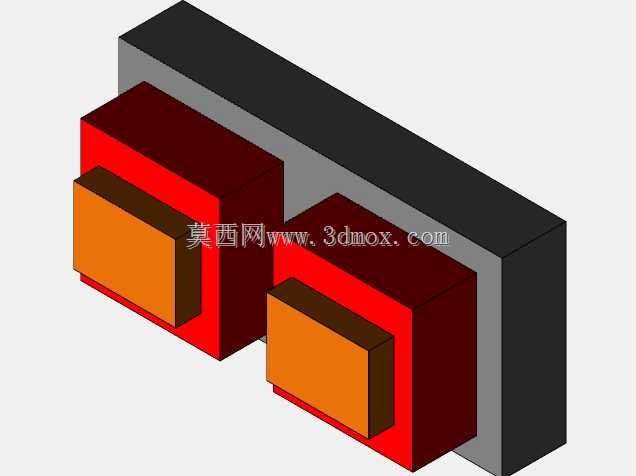

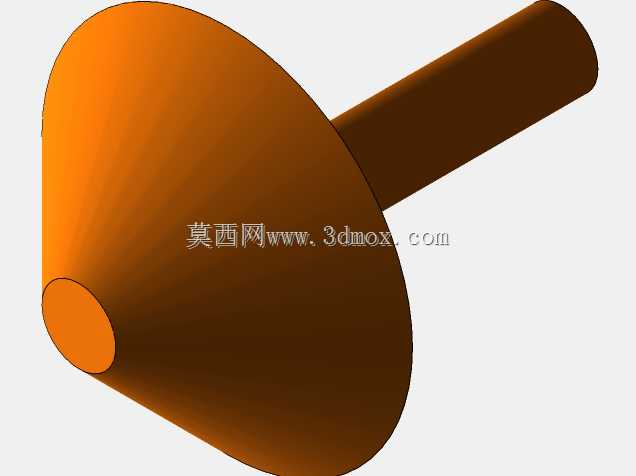

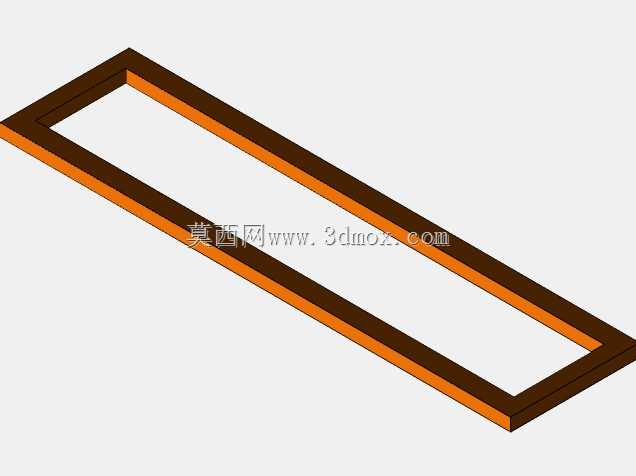

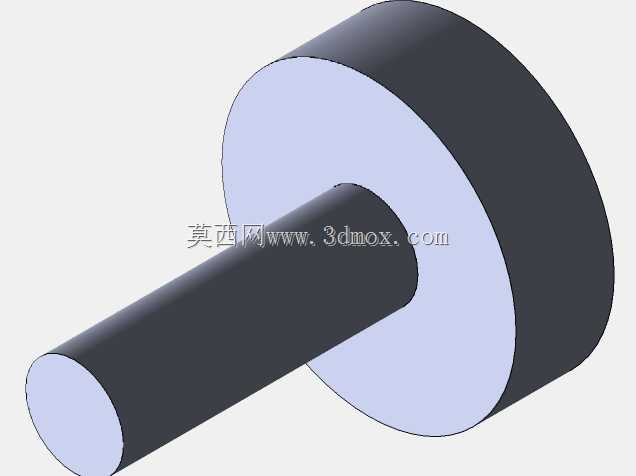

　　一侧是平面加工工位，铺设平整的工件承载面板，可直接放置板材、片状工件进行平面雕刻作业；另一侧集成了回转夹持模块，采用双顶针配合可调夹头的结构，可装夹不同直径的圆柱类工件，通过独立的步进驱动带动工件回转，配合激光头的轴向进给，就能完成圆柱面的连续雕刻加工，不需要额外更换工装夹具，切换加工形态时只需要调整工件装夹位置即可。控制部分的设计走的是小型设备常用的开源控制方案，采用arduino控制板搭配cnc扩展屏蔽板作为核心控制单元，驱动部分选用a4988步进电机驱动器，用来驱动nema17规格的步进电机，分别对应X轴进给、Z轴升降、回转工位的旋转驱动，这套驱动方案的成本可控，接线逻辑清晰，对于小型加工设备的运动精度需求完全足够，同时开源的控制固件也方便后续根据加工需求调整运动参数，比如不同材质对应的进给速度、激光功率触发逻辑。结构设计阶段重点考虑了安装边界的适配性，整体设备的横向跨度控制在常规桌面设备的尺寸范围内，不需要单独做大型设备基础，可直接放置在常规工作台面上使用，各轴的运动行程做了合理匹配：X轴有效行程覆盖常规小尺寸工件的加工幅面，可满足大部分小型零件、工艺礼品的加工尺寸需求；Z轴的升降行程预留了足够的调整空间，既可以适配薄片状的平面工件，也能容纳一定直径范围的圆柱工件装夹，不会出现工件装夹后与激光头发生干涉的情况。回转夹持模块的中心高做了统一设计，和激光头的焦距调整范围做了参数匹配，

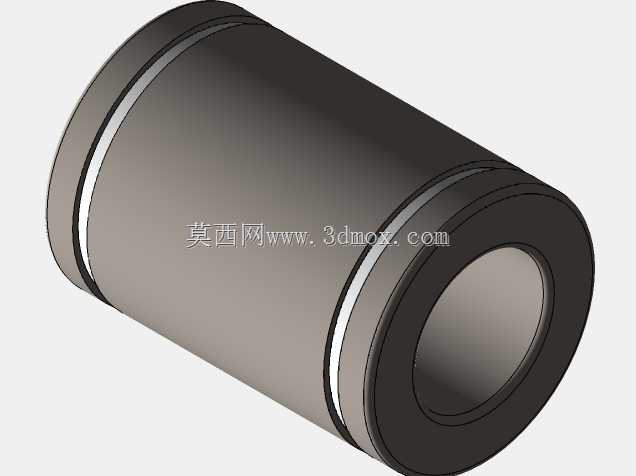

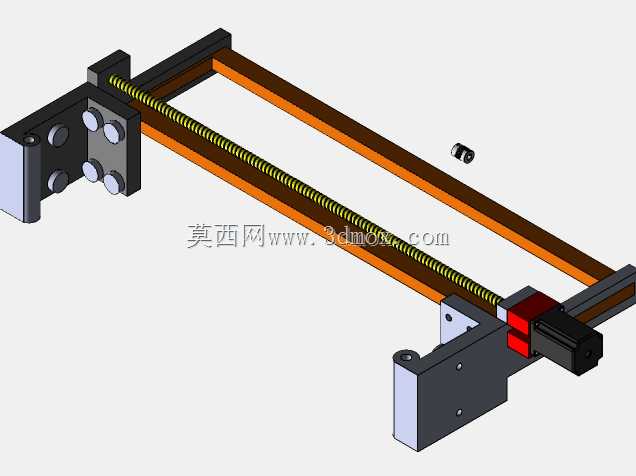

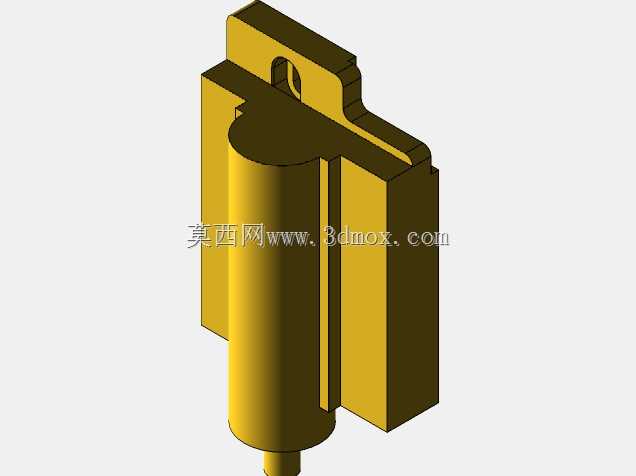

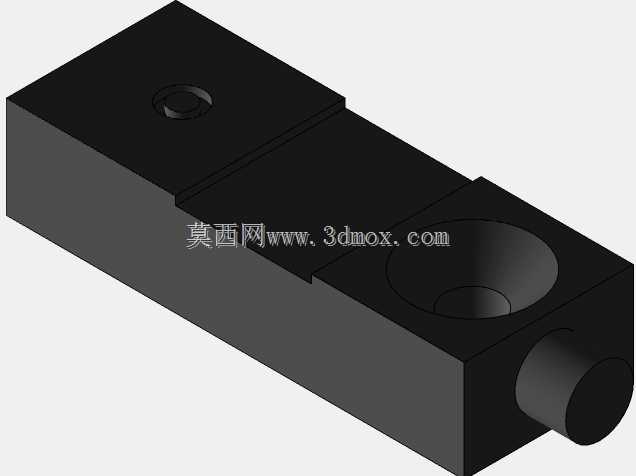

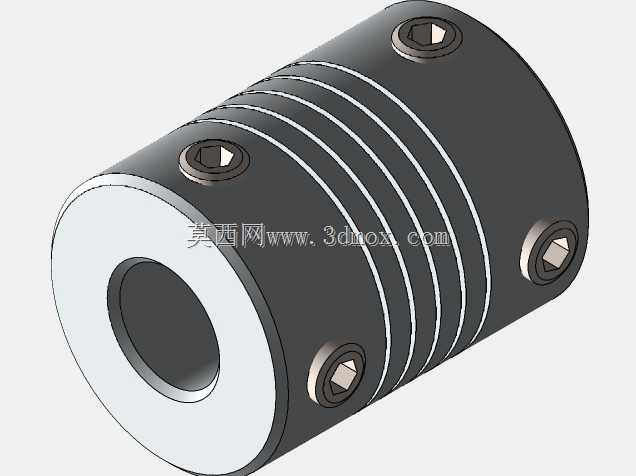

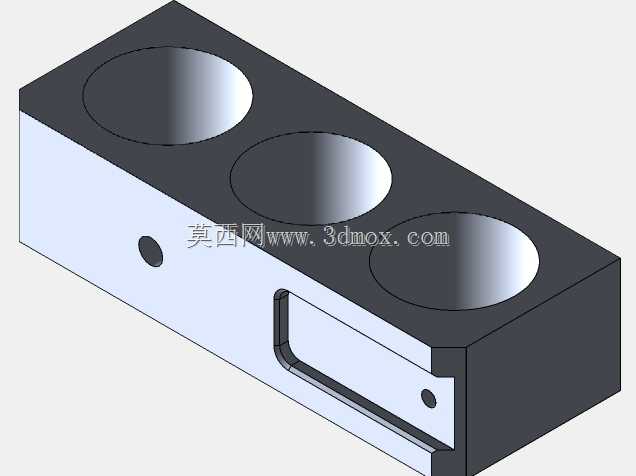

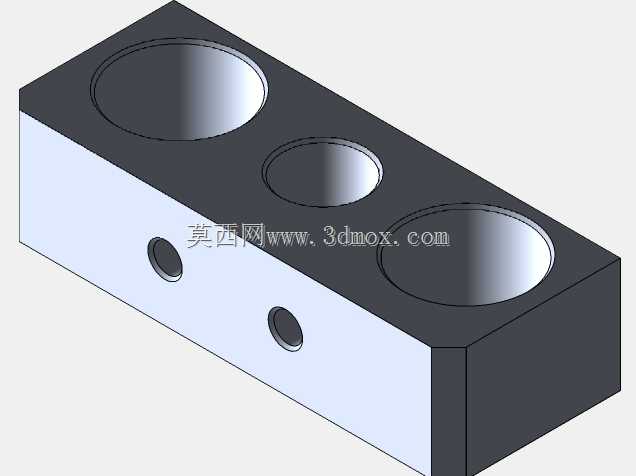

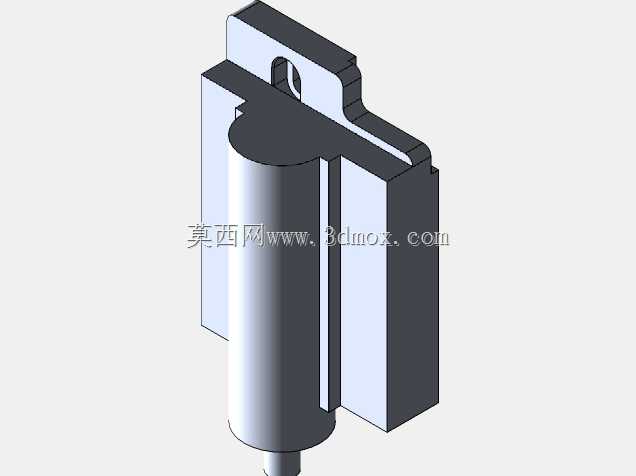

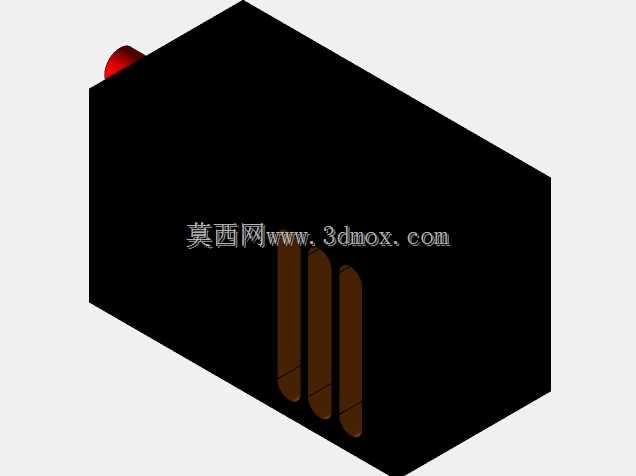

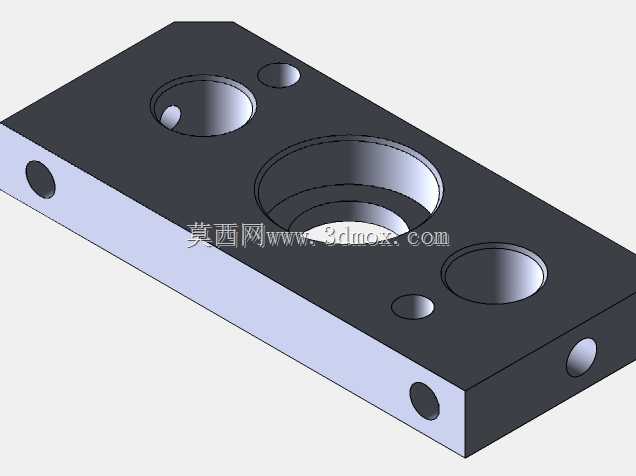

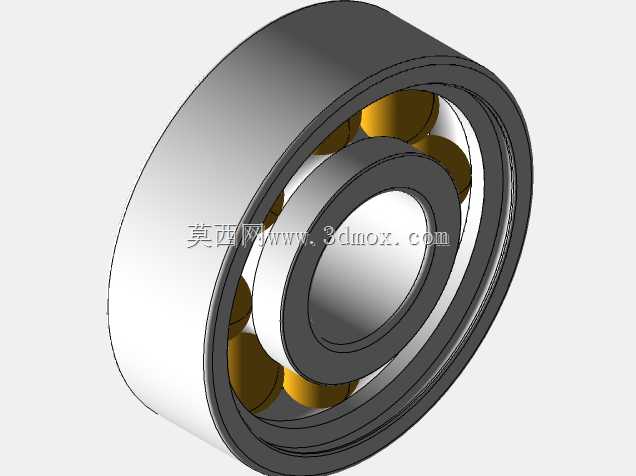

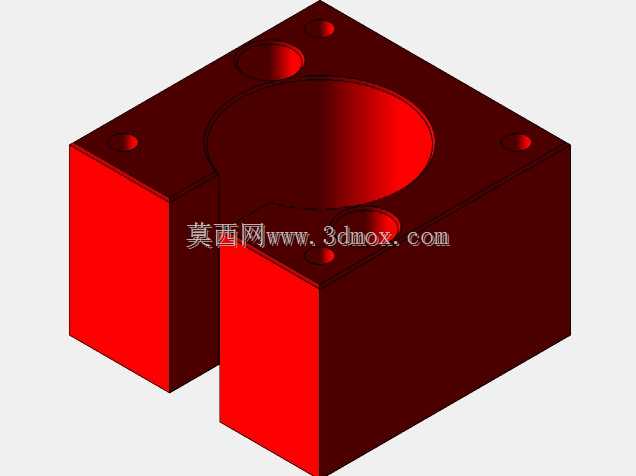

　　装夹圆柱工件时不需要大幅度调整Z轴高度就能快速找到合适的焦点位置，减少加工前的准备时间。传动部分的设计兼顾了运动平稳性与维护便捷性，X轴采用线性光轴作为导向支撑，搭配直线轴承做滑动承载，传动用同步带轮搭配同步带实现，传动间隙小，运行噪音低，日常维护只需要定期清洁导向轴表面、检查同步带张紧度即可；回转模块的传动采用减速比适配的同步带传动，保证工件回转时的速度平稳，避免因为转速不均导致圆柱面雕刻的图案出现拉伸、错位的问题。激光头的安装座做了标准化的接口设计，可兼容不同功率的激光模组，后续如果需要加工不同厚度、不同材质的工件，只需要更换对应功率的激光模组就能实现，不需要改动整体的安装结构。设备的机架部分采用拼装式结构设计，

　　主要承载构件采用标准铝型材搭建，加工与装配难度低，各连接位置的定位精度靠型材的安装槽保证，装配时不需要复杂的专用工装，普通的五金工具就能完成整机组装，对于小批量制作或者DIY场景的适配性很强。在实际加工场景中，这套结构可以覆盖的工件类型很广：平面加工时可处理亚克力板、木板、双色板、薄金属片等材质的标识雕刻、图案切割；圆柱加工时可处理圆柱形的五金轴件、塑料管材、木质棒料、工艺笔杆等工件的圆周面刻字、纹饰加工，切换加工模式时不需要复杂的结构调整，只需要更换工件装夹方式，在控制端切换对应的加工坐标参数即可。设计过程中也做了干涉规避，各轴的运动极限位置都设置了机械限位结构，避免运动超程导致的结构碰撞，激光头的走线采用拖链收纳，避免设备运行过程中线缆与运动构件发生摩擦、缠绕，提升长期运行的可靠性。整体结构没有冗余的设计，所有构件都服务于双形态加工的核心需求，没有为了追求不必要的功能增加结构复杂度，既保证了设备的功能兼容性，也控制了整体的制造成本与装配难度，适合小型加工门店、个人工作室、学校实训场景使用，能够满足小批量、多形态工件的激光雕刻加工需求。
