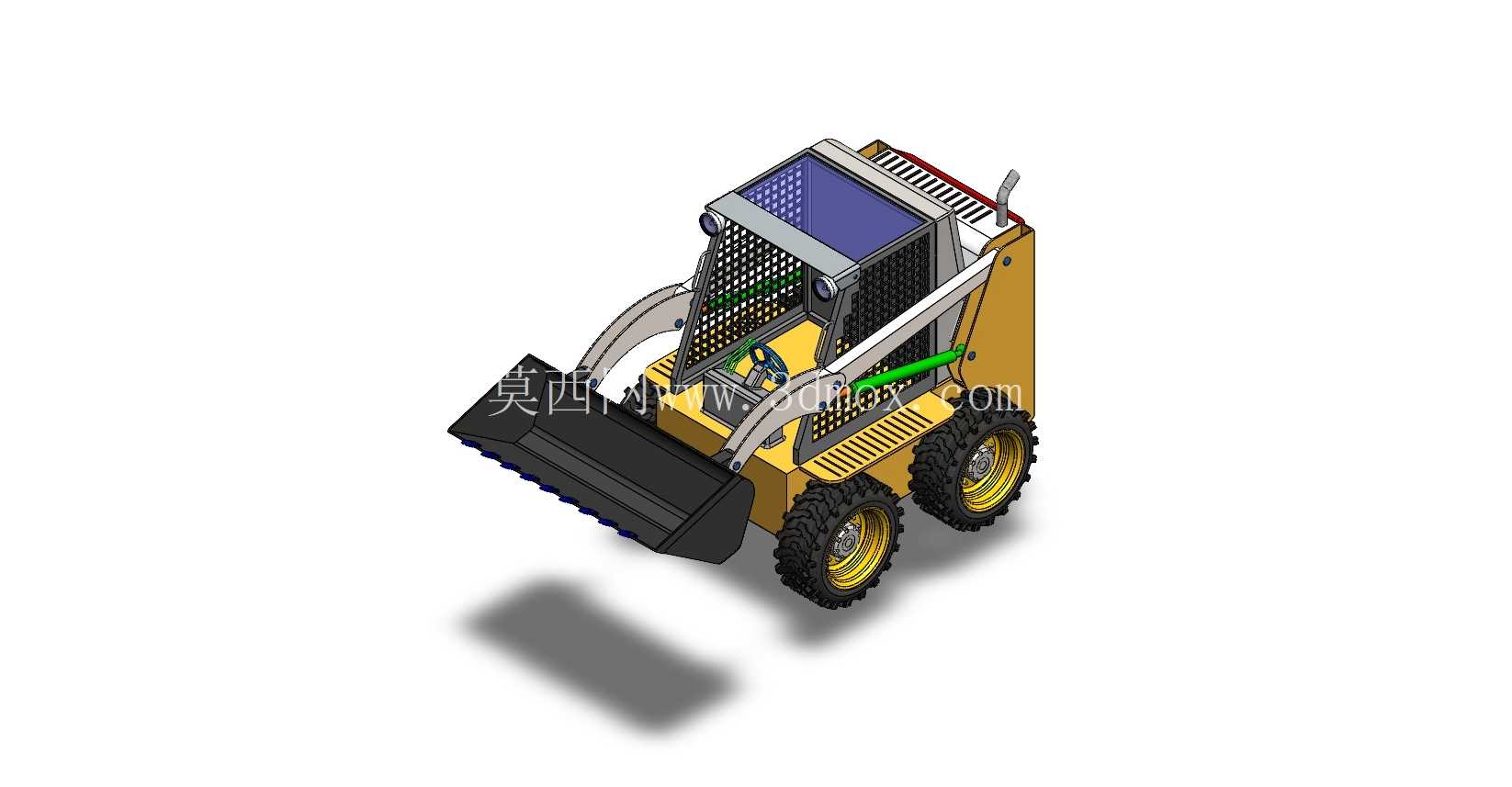

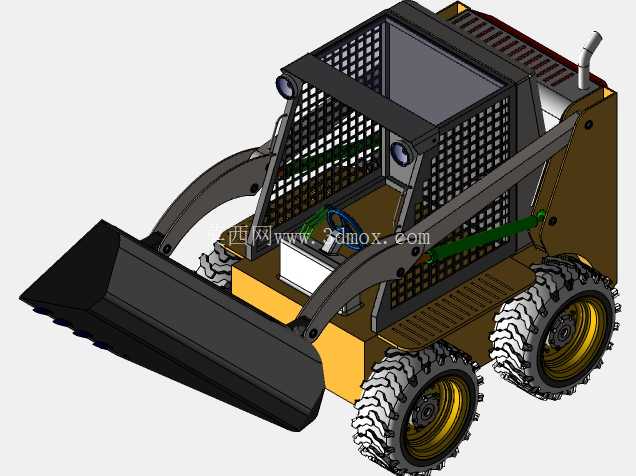

农场工地用滑移式轮胎装载机三维结构

　　这款滑移式轮胎装载机的三维结构设计，首先围绕狭小空间作业的核心需求展开，区别于常规轮式装载机的转向结构，其采用左右轮独立驱动的滑移转向方案，无需大角度转向空间，可实现原地360度回转，这一特性直接匹配农场棚舍间窄道、建筑工地基坑边角、厂房内部物料转运等常规设备无法进入的作业场景。从实际用途来看，该设备主要承担散状物料的短距离转运、场地平整、小规模土方堆填作业，在农场场景下可完成厩肥转运、饲料堆垛、场地清杂，在建筑工地可完成砂石料短驳、基坑余土清理、施工面找平，搭配属具接口还可拓展破碎、清扫、抓举等功能，属于小型工程与农用场景的通用作业设备。

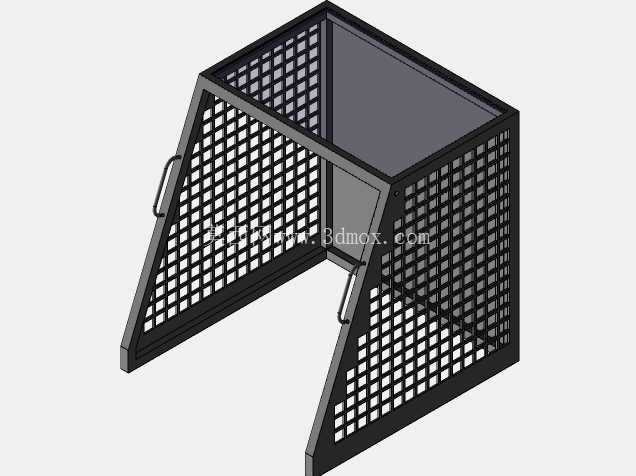

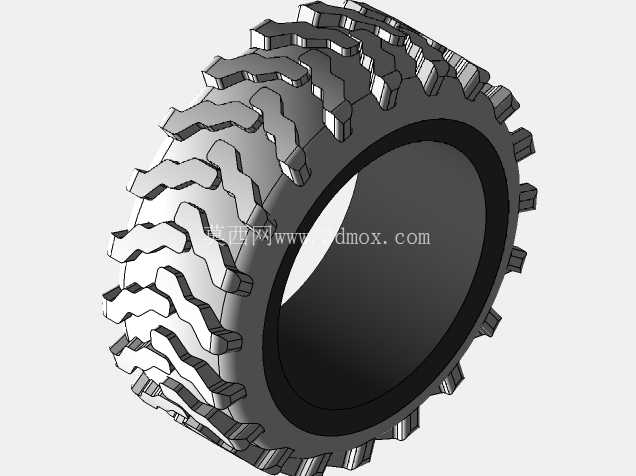

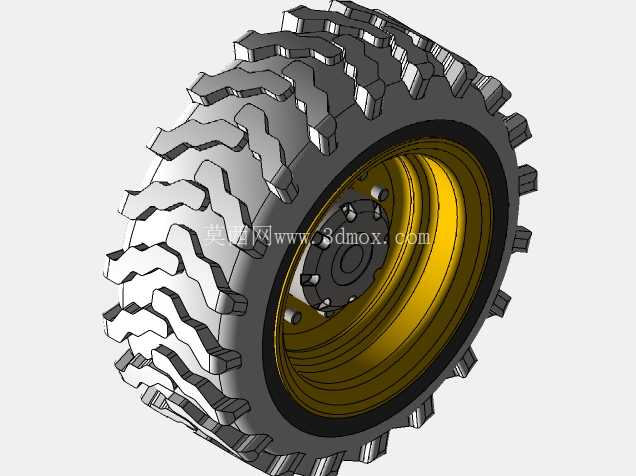

　　从功能特性的结构实现来看，整机采用轮式行走布局，四个轮胎采用深花纹越野胎面设计，胎面花纹高度与宽度针对泥泞、碎石松散路面做了匹配，保证非硬化路面的抓地力；工作装置采用前置动臂举升结构，铲斗通过连杆机构与动臂前端连接，动臂举升油缸布置在机身两侧，隐藏于机身侧围结构内部，避免作业过程中物料磕碰油缸杆；驾驶室采用半开放防护结构，顶部设置防落物防护网，前部操作区设置防护格栅，既保证操作人员的作业视野，又能避免作业过程中飞溅物料伤及操作人员，操作机构采用双手柄控制布局，分别对应左右轮驱动与工作装置动作，符合滑移装载机的通用操作逻辑。

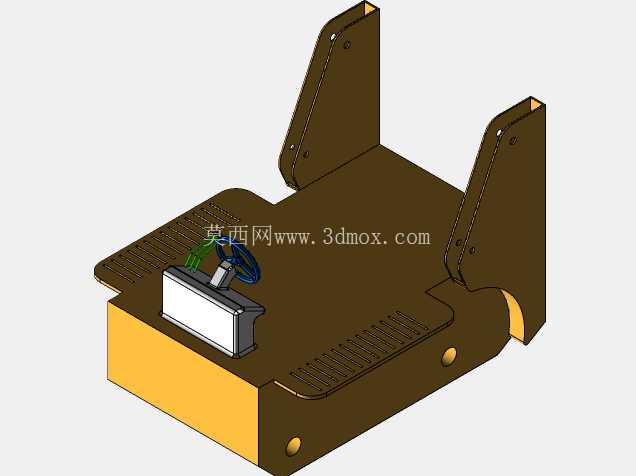

　　设计思路上，整机采用紧凑化布局原则，将动力单元、液压油箱、燃油箱集中布置在机身中部与后部，作为整机的配重结构，平衡前端铲斗满载时的前倾力矩，无需额外增加配重块即可保证满载举升时的整机稳定性；机身宽度控制在1.2米级，长度不含铲斗控制在2米以内，高度控制在1.8米以内，这一尺寸边界可保证设备顺利通过常规民用建筑门洞、农场棚舍通道，适配绝大多数狭小作业空间的通行需求；安装边界方面，动臂下铰接点距离地面高度控制在300毫米以内，保证铲斗收斗时的底部间隙，避免刮蹭地面，铲斗最大举升高度控制在2.2米左右，可满足常规农用运输车、小型工程自卸车的卸料高度要求，卸料角达到45度以上，保证粘性物料可顺利卸出，不会在铲斗内部残留。

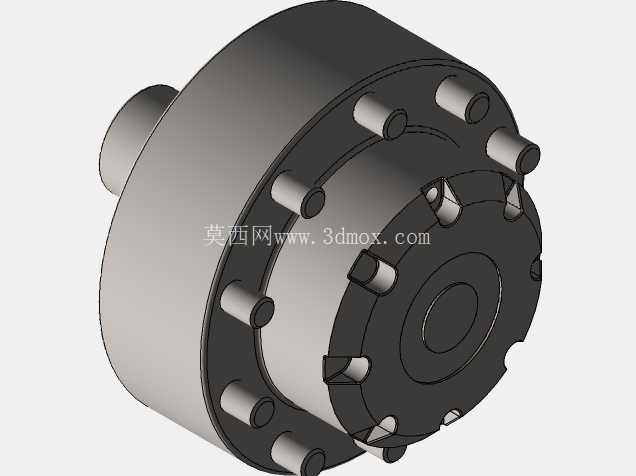

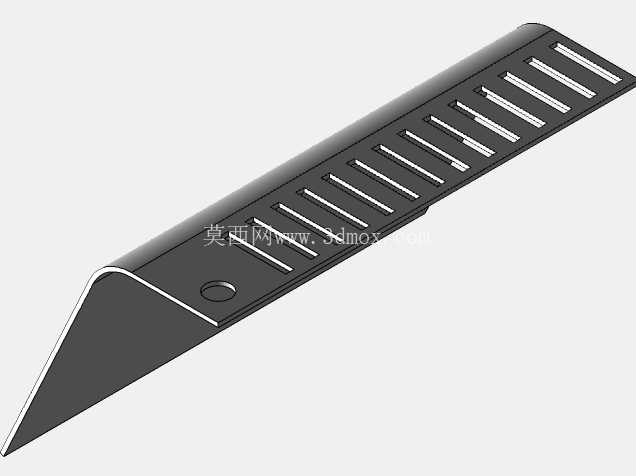

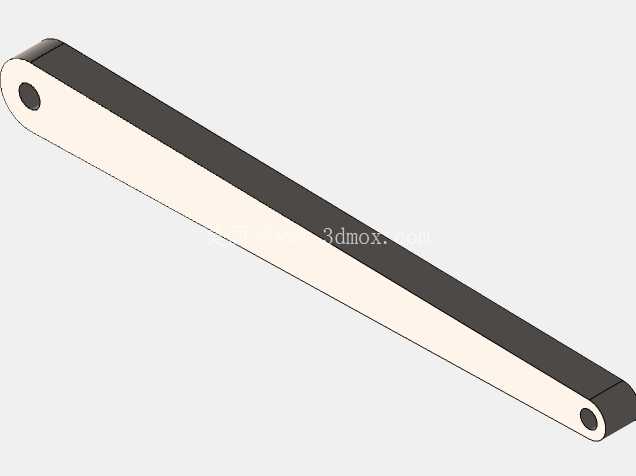

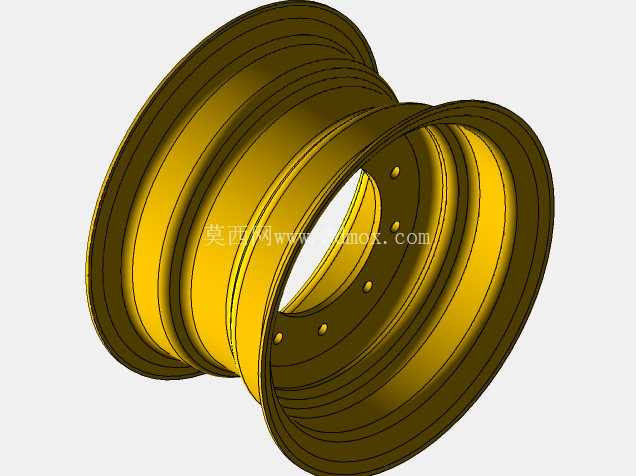

　　从结构细节来看，轮胎的轮边连接采用法兰式安装结构，便于后期轮胎磨损后的快速更换，轮边驱动采用液压马达直驱方案，省去了传统的传动轴、差速器结构，既减少了传动环节的故障点，又缩小了底盘的占用空间；铲斗刃口采用可更换的耐磨板设计，通过螺栓固定在铲斗前沿，磨损后无需整体更换铲斗，降低后期使用成本；机身侧围采用冲压成型的覆盖件，既起到防护内部液压管路、动力部件的作用，又预留了散热通风口，保证动力单元与液压系统的散热需求；前部工作装置的铰接点全部采用自润滑轴承结构，适配工程作业场景下多粉尘的使用环境，减少日常润滑维护的频次。

　　在作业性能匹配上，整机额定载荷控制在500公斤级，针对小型作业场景的物料转运需求设计，避免大马拉小车的动力浪费，液压系统采用双泵合流方案，转向与工作装置动作可独立供油，保证滑移转向与举升动作可同时操作，不会出现动作卡顿的情况；行走系统的低速扭矩输出做了针对性调校，保证在松散路面、小坡度场地的起步与行驶能力，最高行驶速度控制在10km/h以内，匹配短距离转运的作业定位，避免高速行驶带来的安全隐患。整机的重心高度控制在离地600毫米以内，保证在坡道作业、满载转向时的侧倾稳定性，侧倾稳定角达到30度以上，满足非硬化场地的作业安全要求。
