X-CarveDIYV2.5升级款雕刻机结构设计

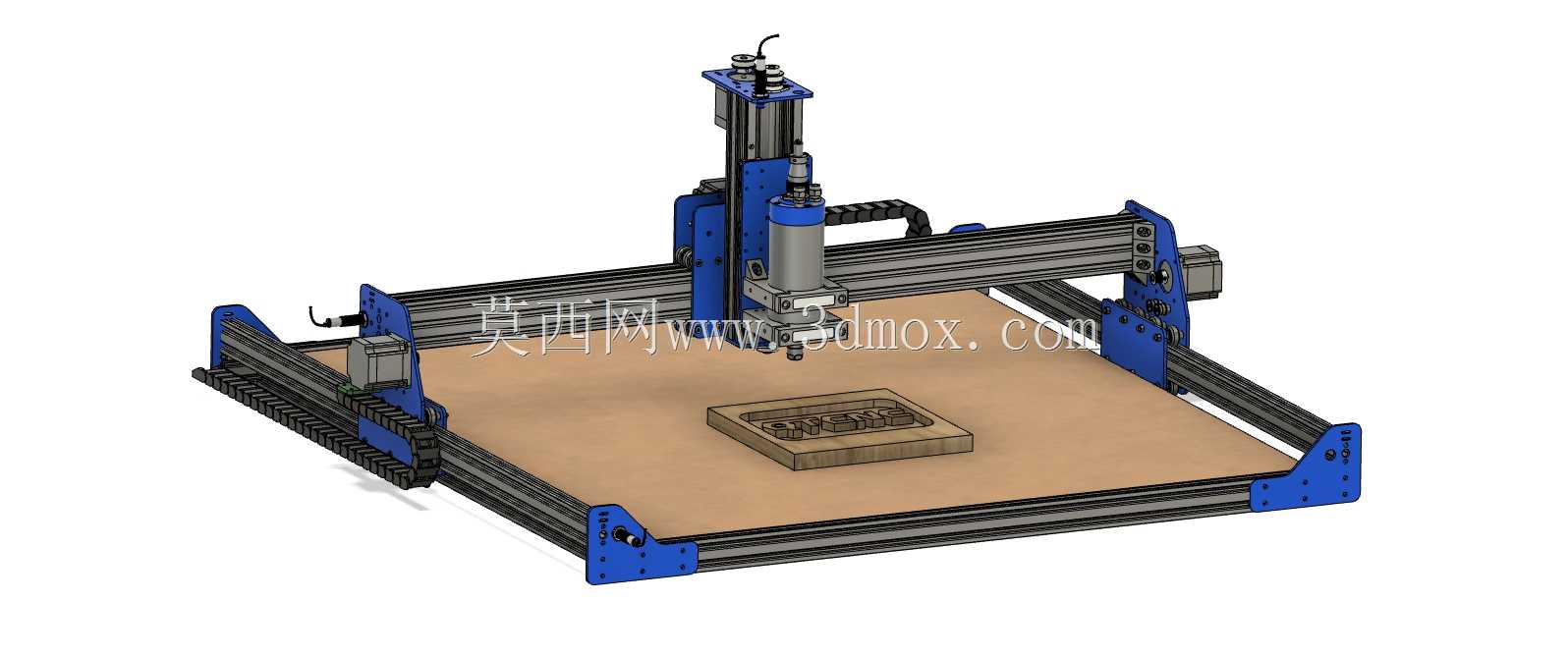

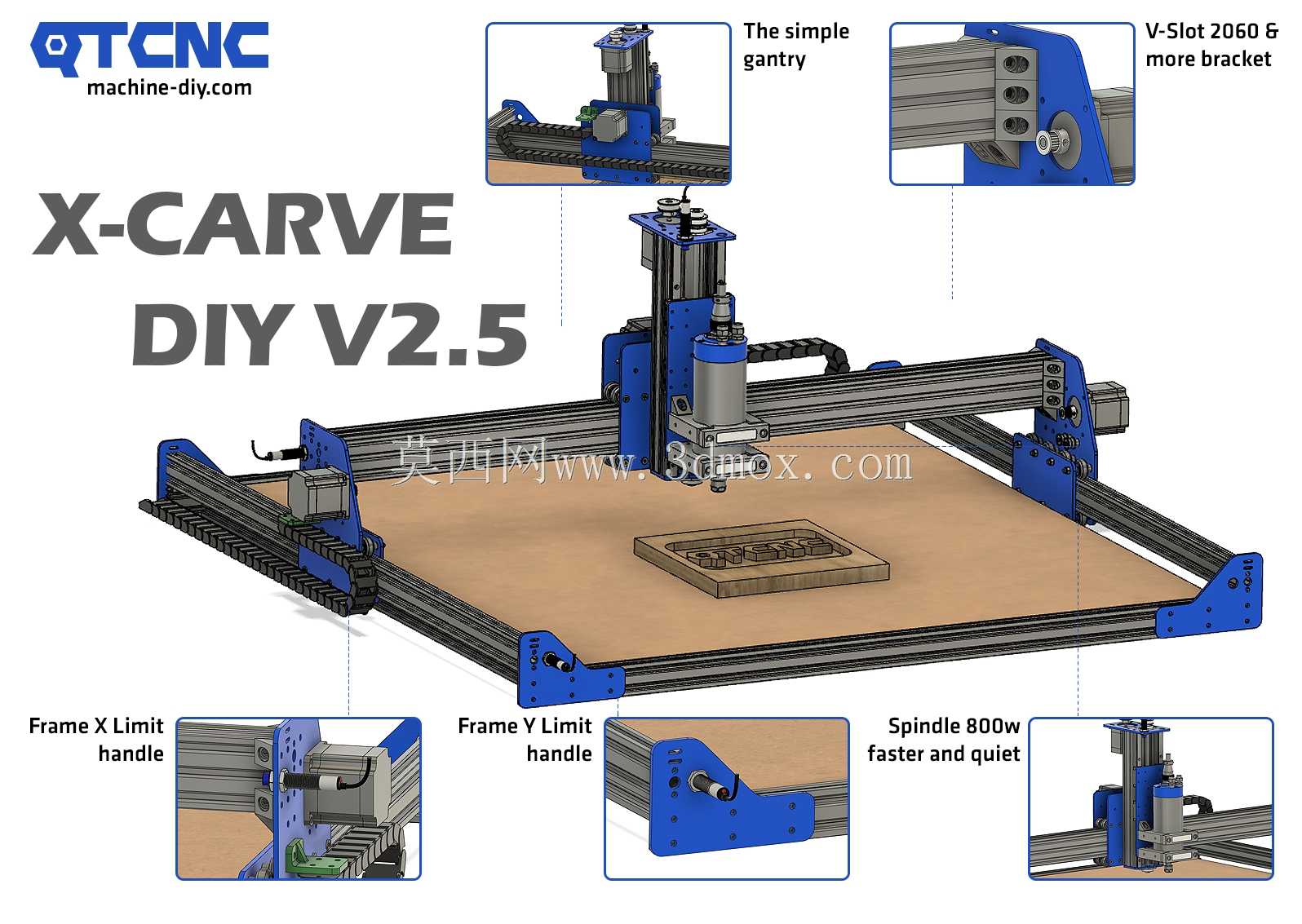

　　这款升级款桌面级数控雕刻设备，主要面向小型加工工坊、个人DIY创作者、创客空间以及教学实训场景使用，可覆盖软金属、木材、亚克力、PCB板等多种材质的平面雕刻、铣削、切槽加工需求，能完成定制化文创产品制作、小型零件精密加工、电路板打样、木工浮雕加工等多类作业，相比初代同类型DIY机型，在结构刚性、传动精度、运行噪音控制上都做了针对性优化。设备整体采用铝型材搭建主体框架，X轴方向选用2060规格V型槽铝型材作为传动承载基础，额外增设的支架结构强化了横梁的抗形变能力，避免长行程加工过程中横梁下挠导致的加工精度偏差，框架各连接位置采用角码与紧固件配合的锁紧结构，既保留了DIY设备的拆装调整灵活性，又能保证整体机架的连接刚性，

　　减少加工过程中的共振问题。X、Y轴方向均设置了硬限位挡块结构，限位手柄的安装位置经过调整，在运动轴到达行程边界时可可靠触发限位，避免超程碰撞导致的传动部件损坏，同时限位结构的外露设计也方便日常调试时手动触发，便于设备初期的行程校准作业。Z轴搭载800W高速风冷主轴，相比低功率主轴，在加工硬质木材或者薄铝板时能保持更稳定的切削转速，运行噪音更低，主轴安装座采用一体化蓝色钣金折弯结构，兼顾安装定位精度与散热空间，配合线性导轨传动结构，Z轴的下刀精度控制更稳定，可避免软材质加工时出现的扎刀、断刀问题。传动部分采用Nema17规格步进电机作为动力源，搭配V型轮与铝型材导轨配合的传动结构，V轮的偏心调节结构可方便调整传动预紧力，消除传动间隙，

　　保证往复运动的定位精度，线性传动组件的选型兼顾了采购成本与运行顺滑度，适合个人用户自行采购配件组装调试。设备的工作台面采用高密度密度板作为加工承载面，可根据加工需求自行更换不同厚度的垫板，或者加装T型槽工作台用于工件装夹，工作台的有效加工覆盖范围可满足绝大多数小型定制加工件的尺寸需求，整体安装边界适配常规工作台面摆放，不需要额外占用过大的车间空间，设备的走线均沿铝型材槽内布置，避免加工过程中切屑、粉尘刮蹭线缆造成的线路损坏。从设计思路上看，这款机型在原有开源DIY雕刻机的基础上，针对用户实际使用中反馈的横梁刚性不足、限位不可靠、主轴功率不够、传动间隙大等痛点做了逐项优化，所有修改的部件都保留了与原有开源结构的兼容性，

　　用户可在原有旧机型的基础上单独更换升级部件完成改造，不需要整体更换全套机架，大幅降低了升级改造成本，各部件的安装孔位都做了标准化设计，装配时不需要额外做二次打孔加工，按照装配流程即可完成整机组装，适合具备基础机械装配能力的用户自行搭建调试。
