全自动粉煤灰制砖整线生产设备结构

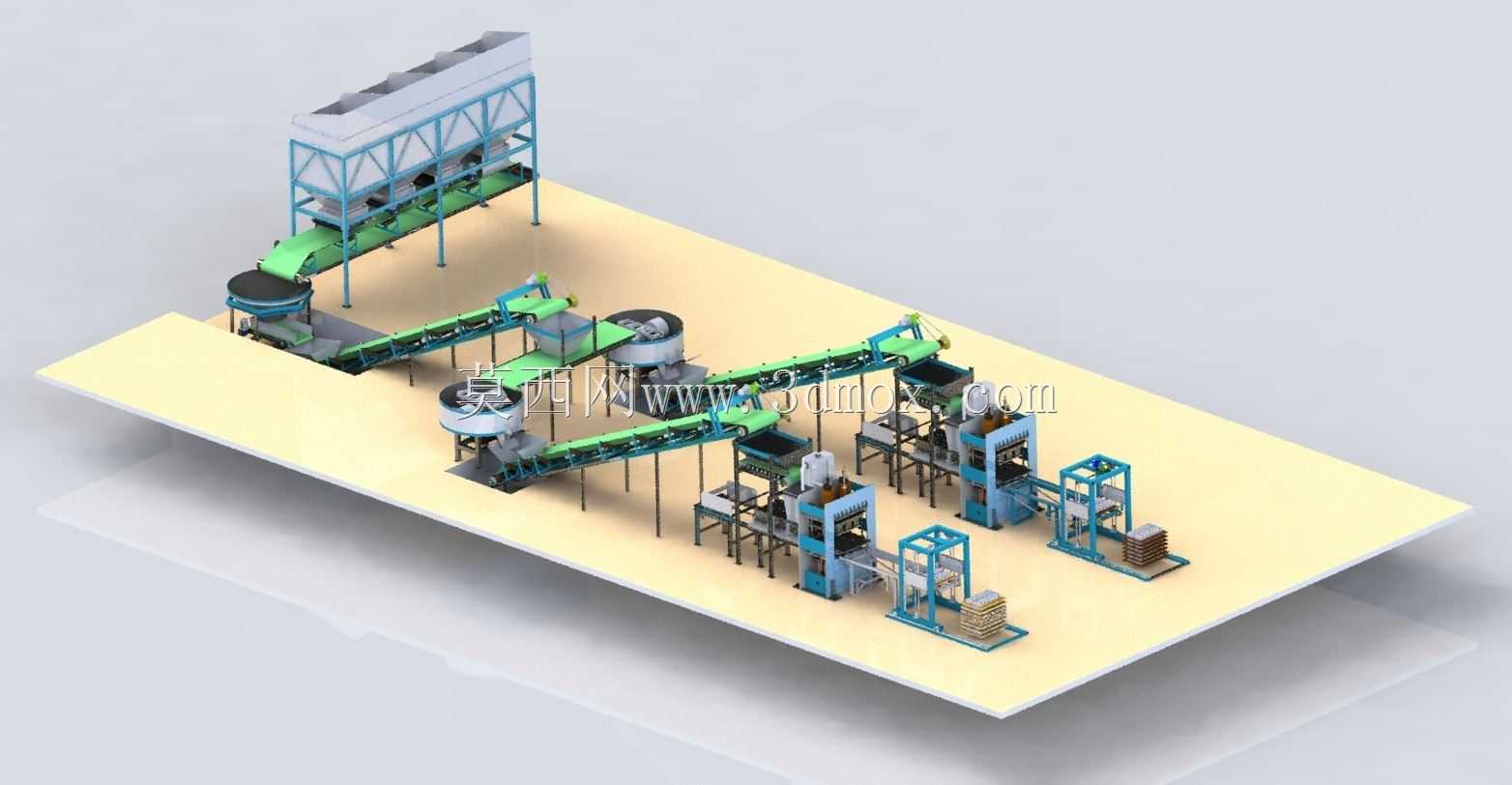

　　这套三维结构完整还原了墙材生产领域粉煤灰制砖的整线作业流程，覆盖从原料上料、计量配料、输送混料、压制成型到成品输出的全工序节点，可直接用于新型建材厂的产线规划、设备布局校核、结构干涉验证环节，适配以粉煤灰、矿渣、工业尾矿渣等固体废弃物为原料的免烧砖生产场景，能帮助设计人员在方案阶段快速排查产线衔接的不合理处，减少现场安装调试的返工量。

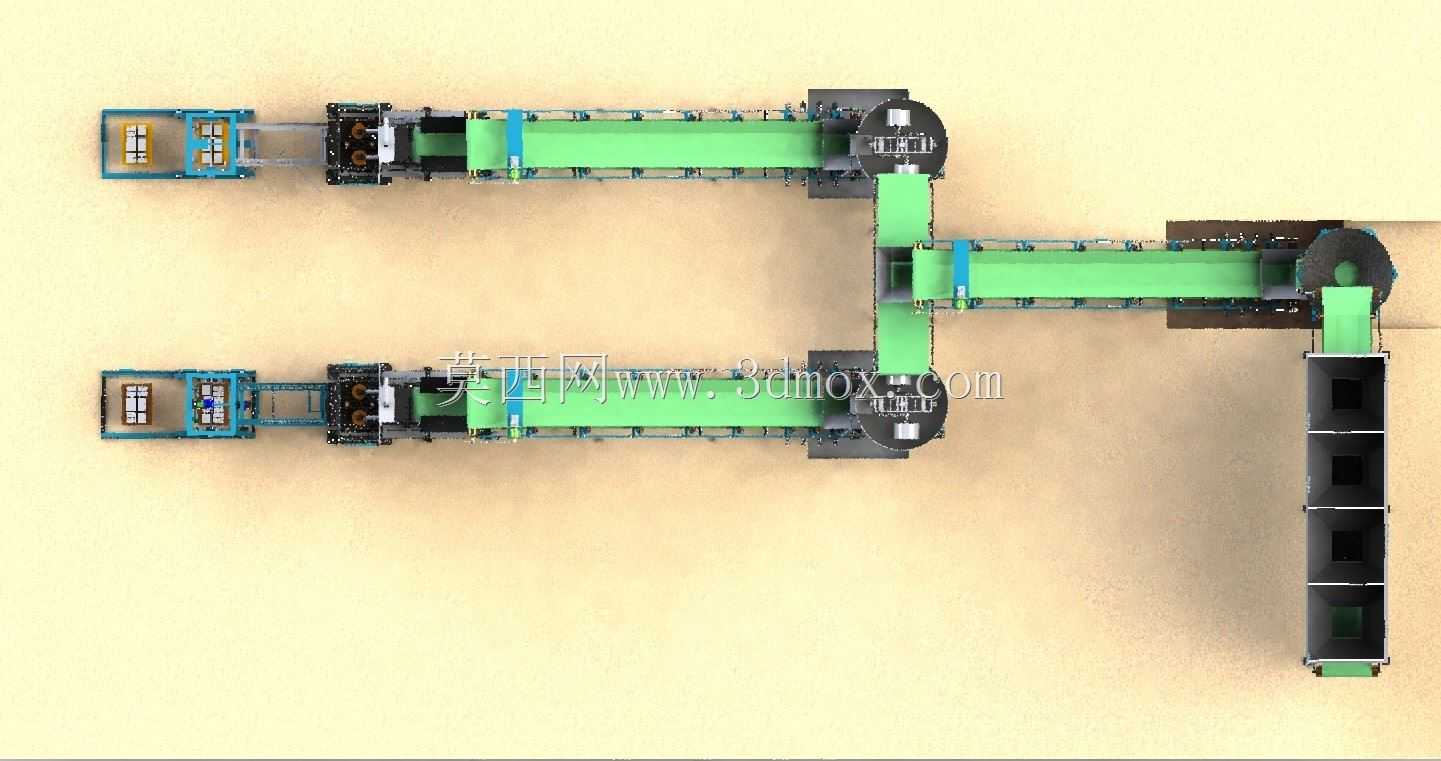

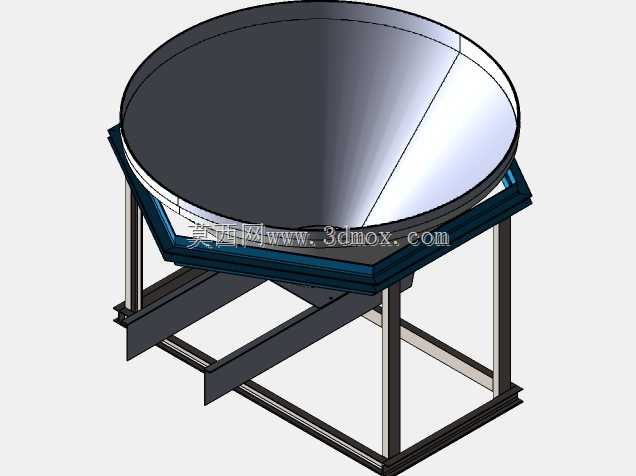

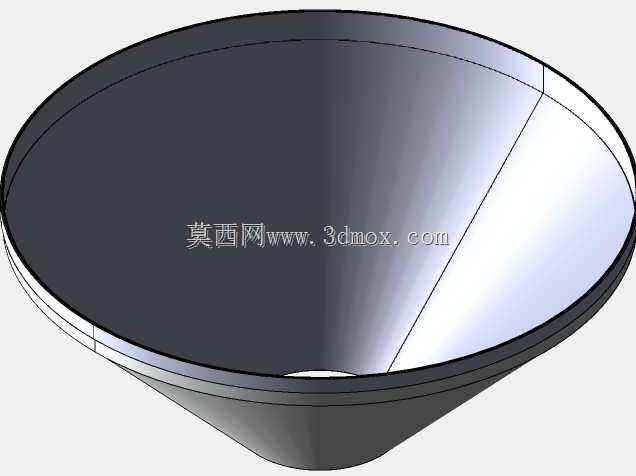

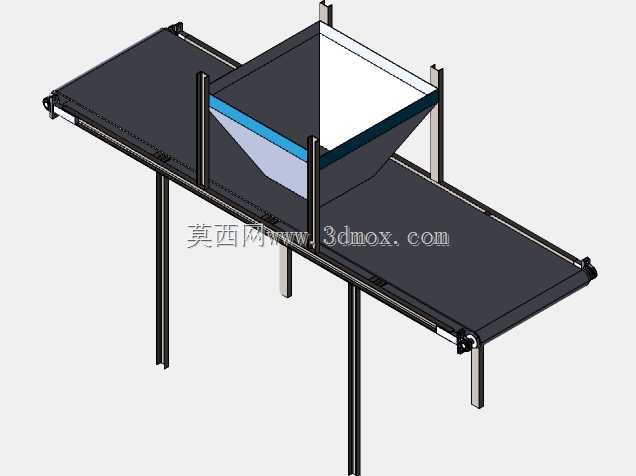

　　从实际产线运行逻辑来看，整线的布局充分考虑了车间物料流向的合理性，原料储料段采用高架多仓结构，不同品类的粉状、颗粒状原料可分仓存储，仓下配置的定量给料装置能按照配方比例完成原料配比，避免人工配料带来的配比误差，给料设备与下方输送皮带的衔接处做了导料溜槽结构，能减少物料撒漏，降低现场清理的运维工作量。混料段衔接在配料输送线末端，搅拌装置可将配比完成的原料与粘结剂、水充分拌合，保证混合料的均匀度达到压制成型的工艺要求，搅拌设备的出料口对接后续的输送机构，可将拌合完成的物料均匀输送至压制成型工位，避免物料离析影响砖坯成型强度。

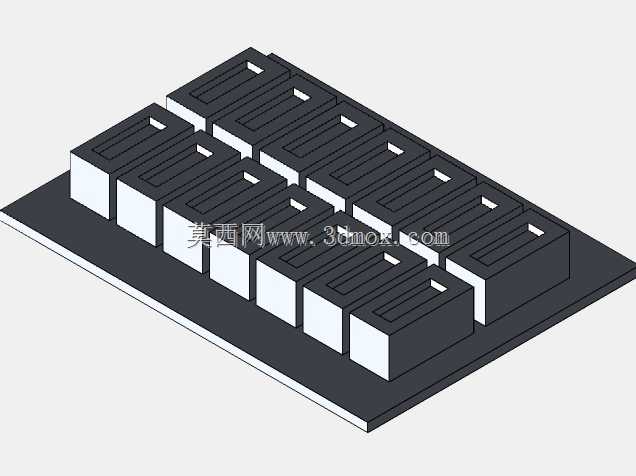

　　压制成型段是整线的核心工位，多台压砖设备并行布置，可根据产能需求灵活调整开机数量，每台压砖设备都配置了独立的料斗、布料机构、压合模架与出坯输送结构，布料机构可将混合料均匀填充至模腔内部，压合结构通过液压施压完成砖坯压制成型，成型后的砖坯通过顶出机构转移至出坯输送线，再转运至后续的码垛、养护工位。整线的输送环节全部采用带式输送机衔接，不同工位的输送机根据输送物料的特性调整了带速、带宽与护栏结构，原料段输送采用深槽型托辊组避免粉状物料撒漏，成型后砖坯输送采用平托辊搭配柔性护栏，避免砖坯在输送过程中出现磕碰缺角。

　　在设计思路上，这套结构充分考虑了设备安装与运维的边界条件，高架储料仓的支撑立柱间距预留了足够的设备检修通道，仓体侧面配置了爬梯与检修平台，方便运维人员定期检查给料装置的运行状态；所有输送设备的驱动端都预留了拆装空间，方便后续更换驱动辊筒、减速电机等易损件；压砖设备的周边预留了模具更换的操作空间，可根据生产需求快速更换不同规格的模具，生产不同尺寸的标准砖、空心砖、多孔砖等产品。

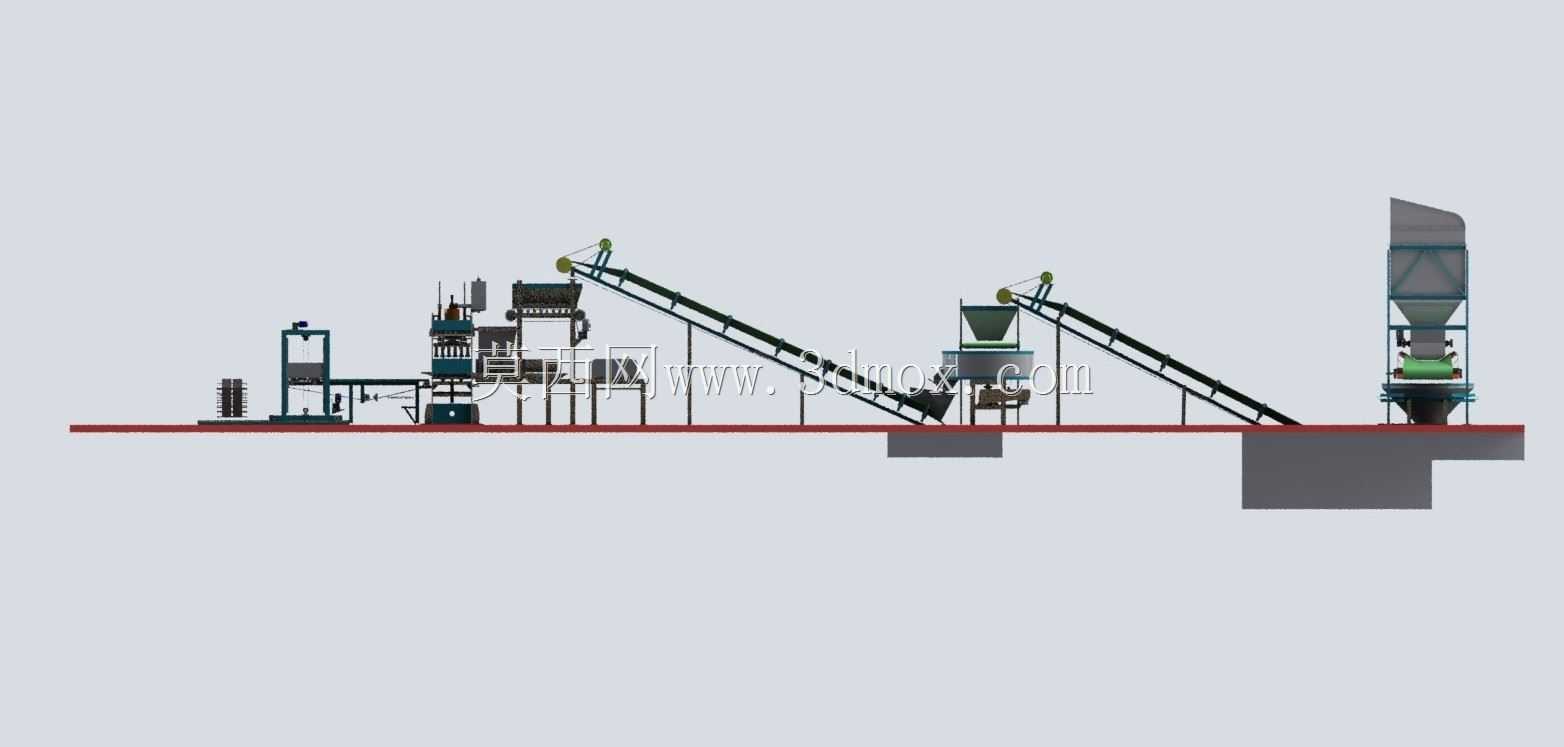

　　从安装边界来看，整线的长度方向根据产能规模做了模块化分段设计，可根据不同车间的厂房跨度、长度灵活调整各段的排布角度，不需要大幅改动核心设备的主体结构；设备的基础安装标高做了统一规划，输送线的衔接处高度差控制在合理范围，避免物料转运出现落差过大导致的粉料飞扬、砖坯破损问题；所有电气布线、液压管路的走向都在结构中做了预留走线槽与管架位置，避免现场安装时管路、线路与设备主体出现干涉。

　　这套结构还充分考虑了产线的产能扩展性，配料段可根据原料品类的增加扩展储料仓数量，压制成型段可预留新增压砖设备的安装位置，成品输出段可直接对接自动码垛设备、养护窑输送线，不需要对现有产线做大规模改造，就能适配后续产能提升的需求。各工位的设备都做了独立的模块化拆分，单个设备的吊装重量控制在车间常规起重设备的额定起重量范围内，方便现场的吊装就位与后期的设备更换。在安全防护方面，所有设备的传动部位都预留了防护罩安装位置，高架平台周边设置了防护栏杆，输送线的跨越位置预留了人行过桥结构，能满足车间安全生产的规范要求。
