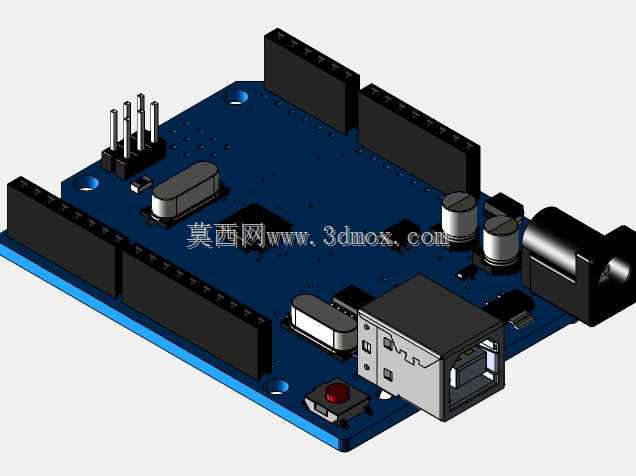

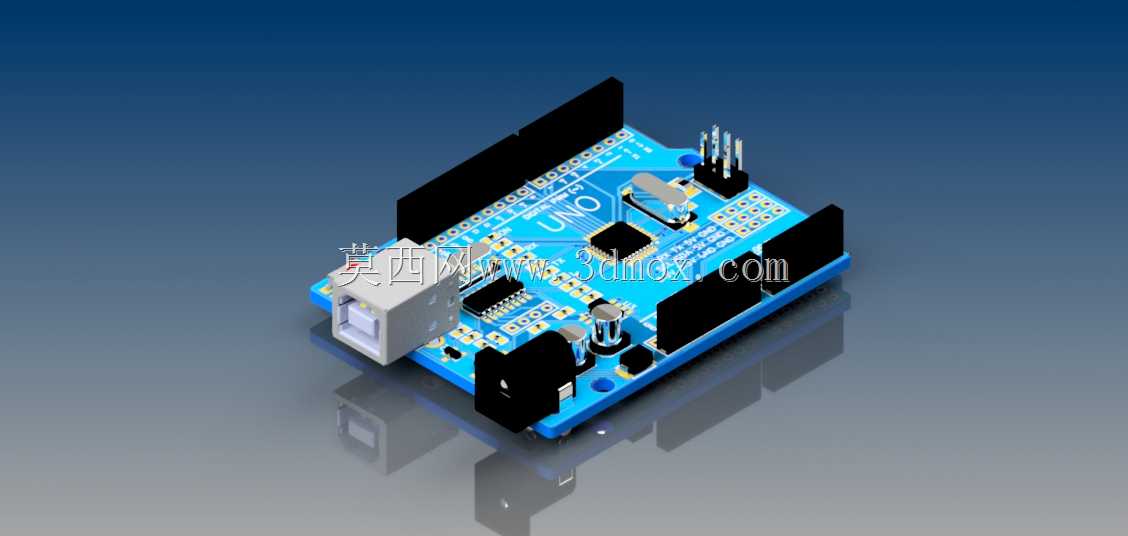

ArduinoUNO开源控制板结构设计

　　这款Arduino UNO控制板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，覆盖创客项目开发、小型自动化设备控制、教学实验平台搭建、智能硬件原型验证等多个应用场景。在实际项目中，这类控制板常作为小型智能装置的核心控制单元，承接传感器信号采集、执行机构驱动、通讯数据交互等核心功能，是嵌入式原型开发阶段最常用的硬件载体之一。

　　从结构设计思路来看，整个板件的布局完全遵循电子硬件的安装与使用逻辑，PCB基板采用标准矩形轮廓，板边预留统一的安装孔位，孔位间距符合通用开源硬件的安装规范，可直接适配市面上绝大多数开源硬件外壳、扩展板堆叠结构以及项目安装基座，无需额外做安装位的二次修改。板上所有元件的排布都经过干涉校验，USB接口、电源接口、排针排母的位置都预留了充足的插拔操作空间，避免实际使用时出现接线干涉、插头无法完全插入的问题。

　　功能特性层面，板上集成的USB-B型接口承担程序烧录与串口通讯功能，位置设置在板件侧边，插拔数据线时不会与上方堆叠的扩展板产生空间冲突；直流电源接口设置在板件另一侧，可独立外接电源为外接传感器、执行器供电，减少USB供电的负载压力。两侧的排针采用标准2.54mm间距设计，完全兼容通用杜邦线连接与各类功能扩展板的堆叠安装，数字IO口、模拟输入口、电源引脚的排布顺序完全遵循开源社区的通用规范，开发者无需重新核对引脚定义即可快速完成接线。板上的主控芯片、晶振、复位按键、电源指示灯、状态指示灯的位置都经过合理排布，复位按键设置在板件边缘位置，实际调试时可轻松触按，无需拆卸外接线路即可完成复位操作；指示灯位置朝向板件外侧，通电与程序运行状态可直接观察，无需额外外接指示装置。

　　外形尺寸与安装边界方面，整个控制板的长宽尺寸完全符合Arduino UNO的标准外形规范，板厚采用常规PCB板厚标准，安装孔的孔径与沉台尺寸适配常用的M3铜柱与螺丝，安装时板底与安装面预留足够间隙，避免板底焊点接触金属安装面造成短路。所有板载元件的高度都经过严格控制，最高元件为电源接口与USB接口，高度不超过标准排针的安装高度，堆叠扩展板时不会出现元件挤压、接触不良的问题。板上的USB接口、电源接口向外伸出板边的尺寸经过核算，外接插头时不会超出常规外壳的开口边界，适配市面上绝大多数通用UNO外壳的安装尺寸。

　　在实际结构设计过程中，所有元件的模型都按照实物尺寸1:1建模，包括贴片电阻电容、芯片、接插件、按键的外形与引脚位置都完全还原实物参数，做结构装配校验时可直接验证板件与外壳、扩展板、外接元件的干涉情况，无需反复打样调整。排针的引脚长度、塑料底座的尺寸都按照实际量产元件的参数建模，堆叠扩展板时可准确计算层间间距，避免出现引脚长度不足无法连接、或者引脚过长顶到上层板件元件的问题。板上的丝印标识位置也在模型中做了对应呈现，包括引脚编号、板件标识的位置都与实物一致，做结构设计时可避开丝印区域设置固定筋位，避免遮挡标识影响后续接线调试。

　　针对实际使用中常见的安装场景，这款模型的安装孔位做了沉台设计的还原，使用铜柱固定时螺丝头不会突出板件表面，不会影响上层扩展板的安装。板边的圆角处理也完全还原实物设计，避免安装时板边尖锐处划伤线路或者操作人员。整个板件的重心居中，安装在移动装置或者小型机器人上时不会因为重心偏移造成装置运行不稳，板上接口的受力方向也经过考量，外接数据线与电源线的拉扯力不会直接作用在PCB板的焊盘上，配合外壳安装时可将接口受力传导到外壳结构上，提升长期使用的接口可靠性。
