CA6140车床配套蜗轮蜗杆减速装置

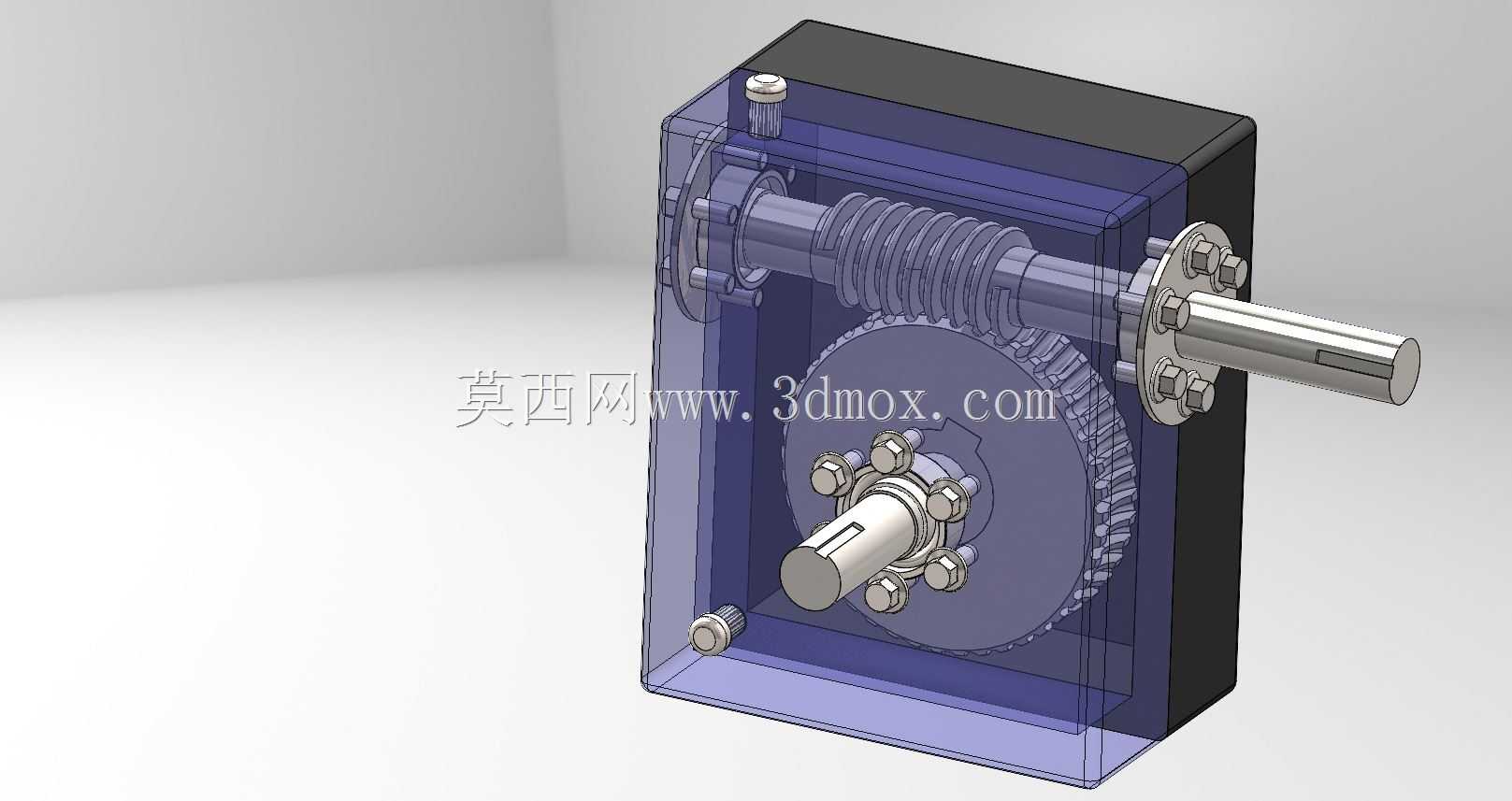

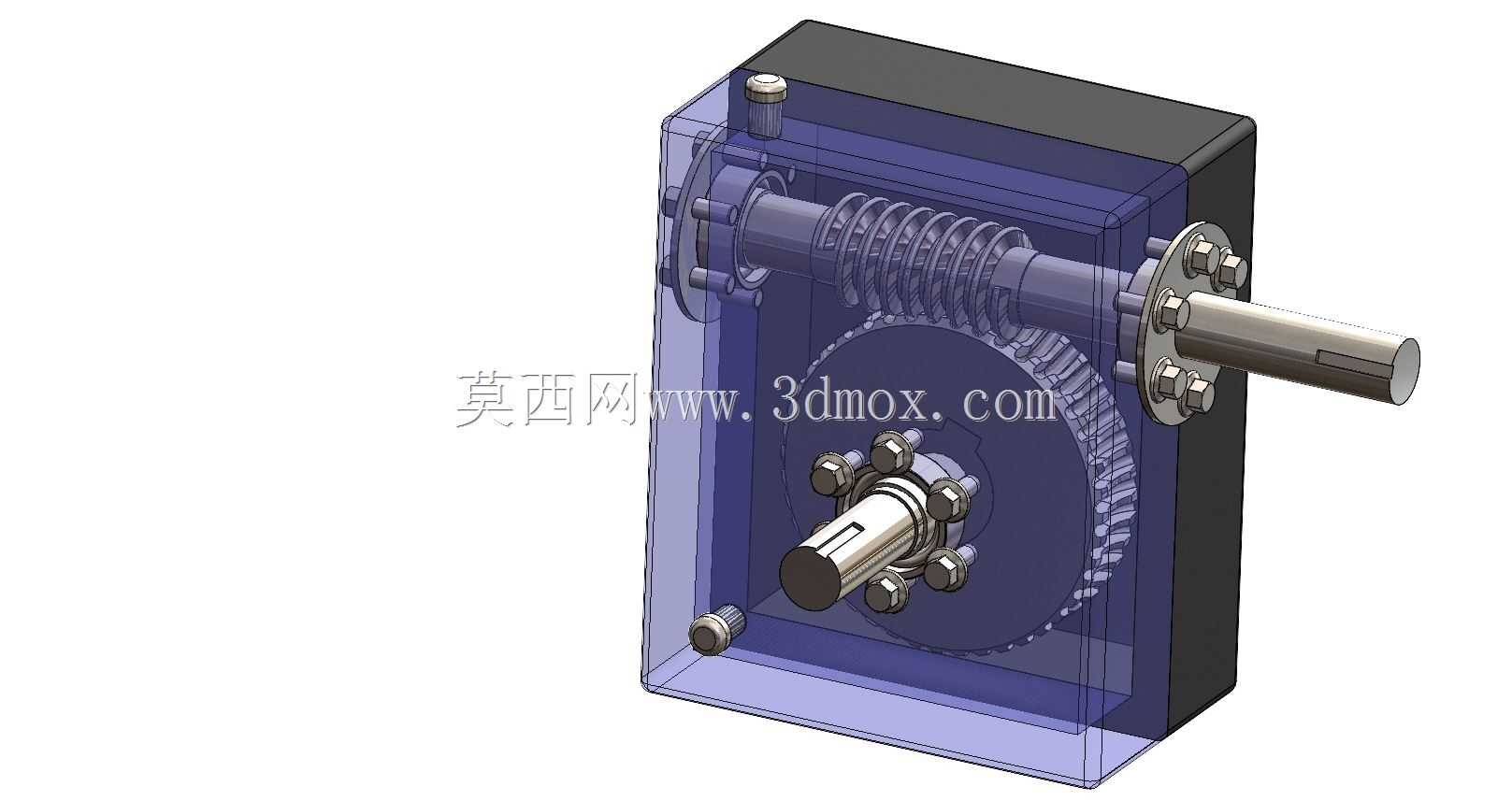

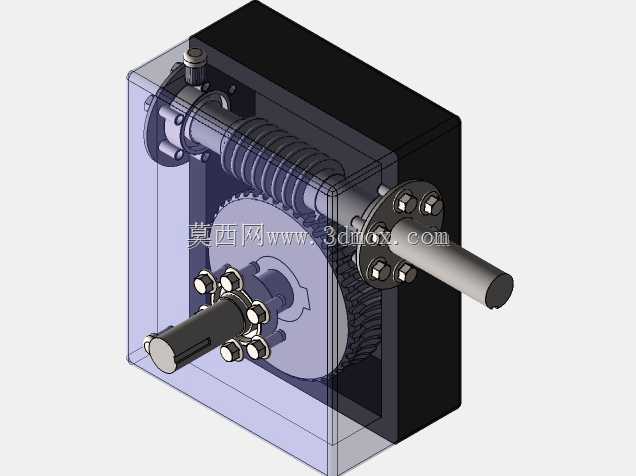

　　这款蜗轮减速装置是CA6140普通车床进给传动系统的核心配套部件，在车床的溜板箱传动、进给量调节环节承担核心的减速增扭作用，日常车间加工场景中，车床主轴输出的高转速低扭矩动力经过该装置转换后，可带动刀架实现稳定的纵向、横向进给动作，适配车削外圆、内孔、端面、螺纹等不同工序的进给速度要求，避免因进给转速过高导致的崩刀、加工面粗糙度超标问题。从结构设计逻辑来看，该装置采用单级蜗杆下置式布局，蜗杆布置在蜗轮下方，这种布局能让蜗杆啮合位置充分浸泡在箱体内的润滑油中，高速运转时可通过蜗杆的旋转带起润滑油，持续对蜗轮齿面、两端支撑轴承进行飞溅润滑，相比上置式蜗杆结构，更适合车床这类连续运转、负载波动不大的工况，能有效降低齿面磨损速率，

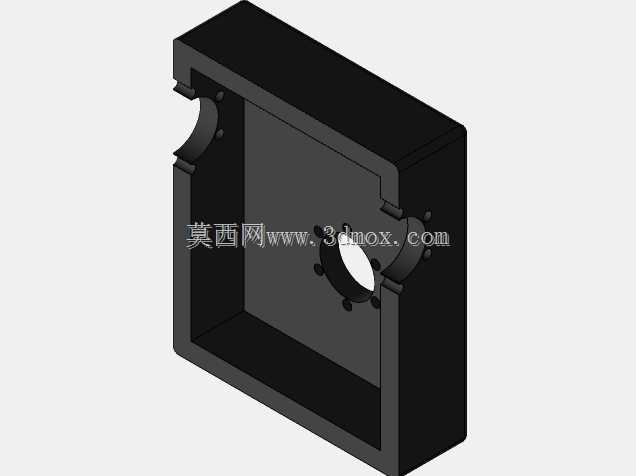

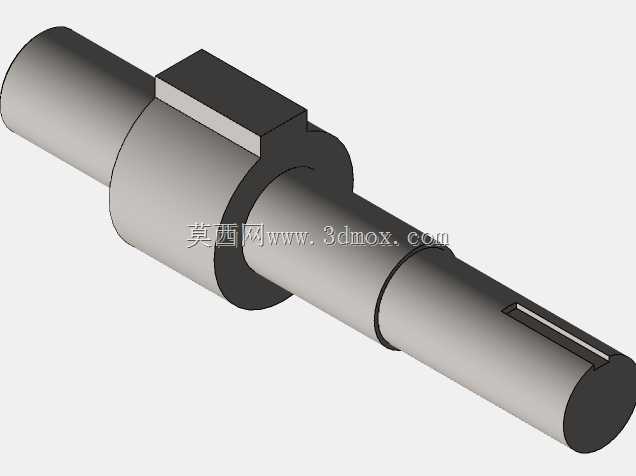

　　延长维护周期。箱体采用剖分式方形结构，结合面设置在蜗轮轴线所在平面，上下箱体通过螺栓组紧固，装配时可先将蜗轮轴组件、蜗杆轴组件分别预装后再合箱，大幅降低车间装配、后期检修的拆装难度；箱体侧壁预留的轴承安装孔位设置了定位止口，可保证轴承外圈的同轴度，避免轴系运转时出现偏载、异响问题。输入端为伸出式圆柱轴端，加工有标准平键键槽，可通过联轴器直接与车床进给箱的输出轴连接，也可根据实际改造需求加装同步带轮实现动力输入；输出轴同样为平键连接结构，轴伸长度经过匹配计算，可直接对接溜板箱的传动齿轮轴，无需额外加装转接轴套，减少传动链的累积间隙。从安装边界来看，该装置的箱体底部设置了四个带沉孔的安装脚，

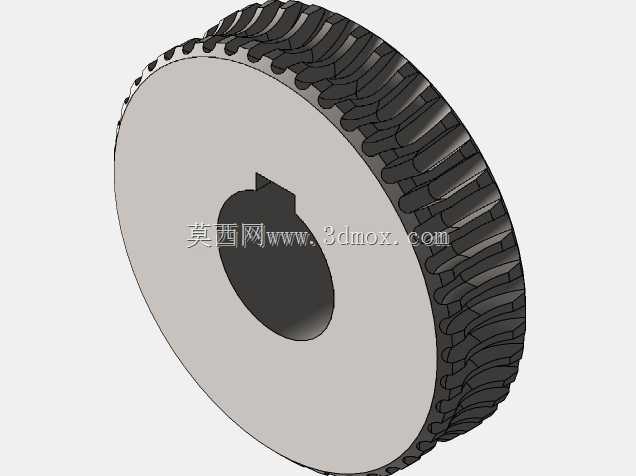

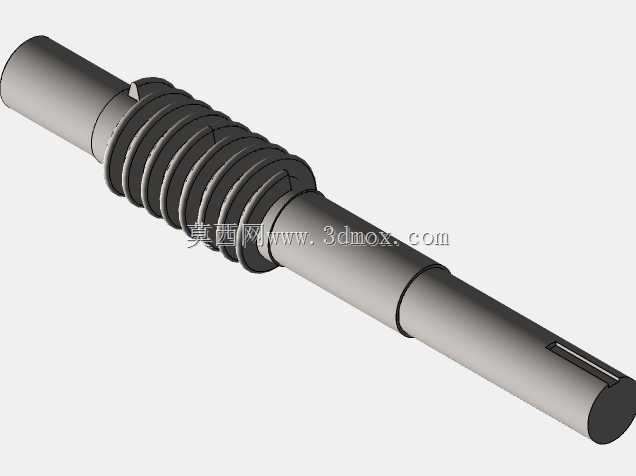

　　安装孔的孔距与CA6140车床床身的预留安装位完全匹配，安装时可直接通过内六角螺栓固定在床身的安装基准面上，箱体与床身贴合面的平面度公差控制在0.02mm以内，可保证轴系与床身导轨的平行度要求，避免长期运转后出现轴系偏移、齿面偏磨的问题。齿形设计上，蜗杆采用阿基米德齿形，加工难度低，普通车床即可完成齿形车削，后期维护时配件采购成本更低；蜗轮采用锡青铜材质轮缘搭配铸铁轮毂的组合结构，轮缘与轮毂通过过盈配合加骑缝销固定，既保证了齿面的耐磨性能，又降低了整体材料成本，齿面接触精度经过配研处理，啮合侧隙控制在0.08-0.15mm之间，既可以补偿热膨胀带来的尺寸变化，又能保证进给传动的精度，避免刀架进给时出现爬行现象。

　　端盖部分采用凸缘式密封结构，端盖与箱体之间加装耐油橡胶密封垫，输出轴、输入轴的伸出端设置了骨架油封，可有效防止箱体内润滑油泄漏，同时阻挡车间内的切削液、铁屑粉尘进入箱体内部，避免润滑油污染导致的齿面磨粒磨损。在实际选型适配时，该装置的传动比经过匹配计算，可将进给箱输出的高转速降低到车床进给所需的转速区间，同时输出扭矩可满足最大进给抗力下的传动需求，即使在满负荷车削大螺距螺纹、强力切削端面的工况下，也不会出现传动打滑、齿面压溃的问题。日常维护时，只需定期通过箱体顶部的注油孔补充润滑油，通过侧壁的油标观察油位高度，每半年更换一次润滑油即可满足长期使用需求，箱体底部设置的放油螺塞可方便快速排出废油，降低维护操作的复杂度。
