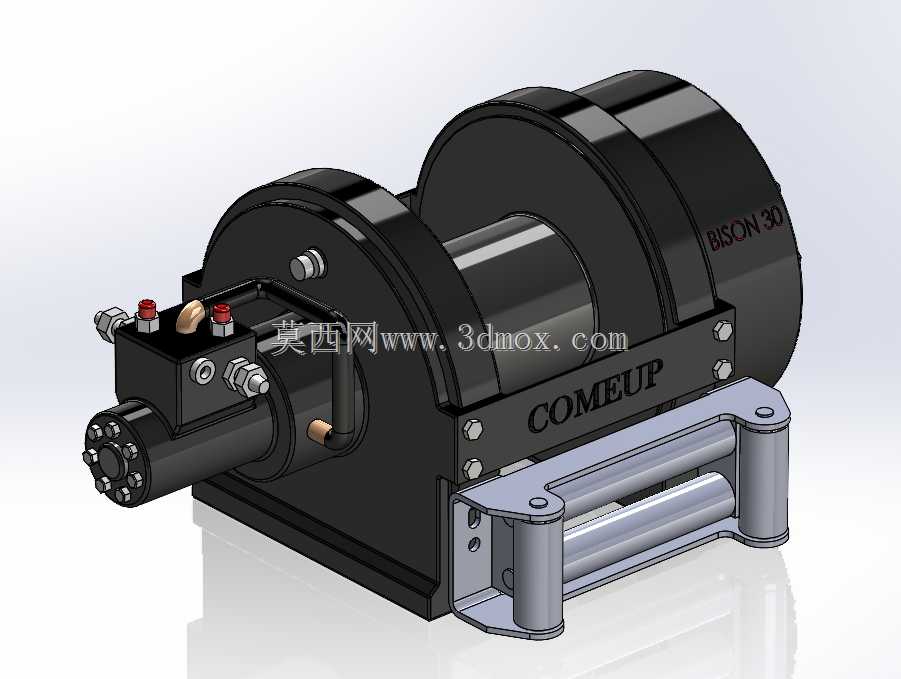

COMEUP BISON 30重型液压绞车结构

　　在重型牵引、户外救援、工业重载吊装以及特种作业车辆配套场景中，液压绞车的可靠性直接决定作业效率与现场安全，这款BISON 30规格的液压绞车，正是针对大载荷连续牵引需求开发的成熟结构方案。从实际工程应用来看，这类绞车常配套于重型清障车、油田作业设备、林区集材机械以及海洋平台索具收放单元，尤其适配太空索缆这类对牵引稳定性、载荷保持能力要求极高的作业场景，能够在无外接市电的野外工况下，依托主机动力输出单元驱动液压泵提供动力，完成大吨位载荷的牵引、提升与索具张紧作业。

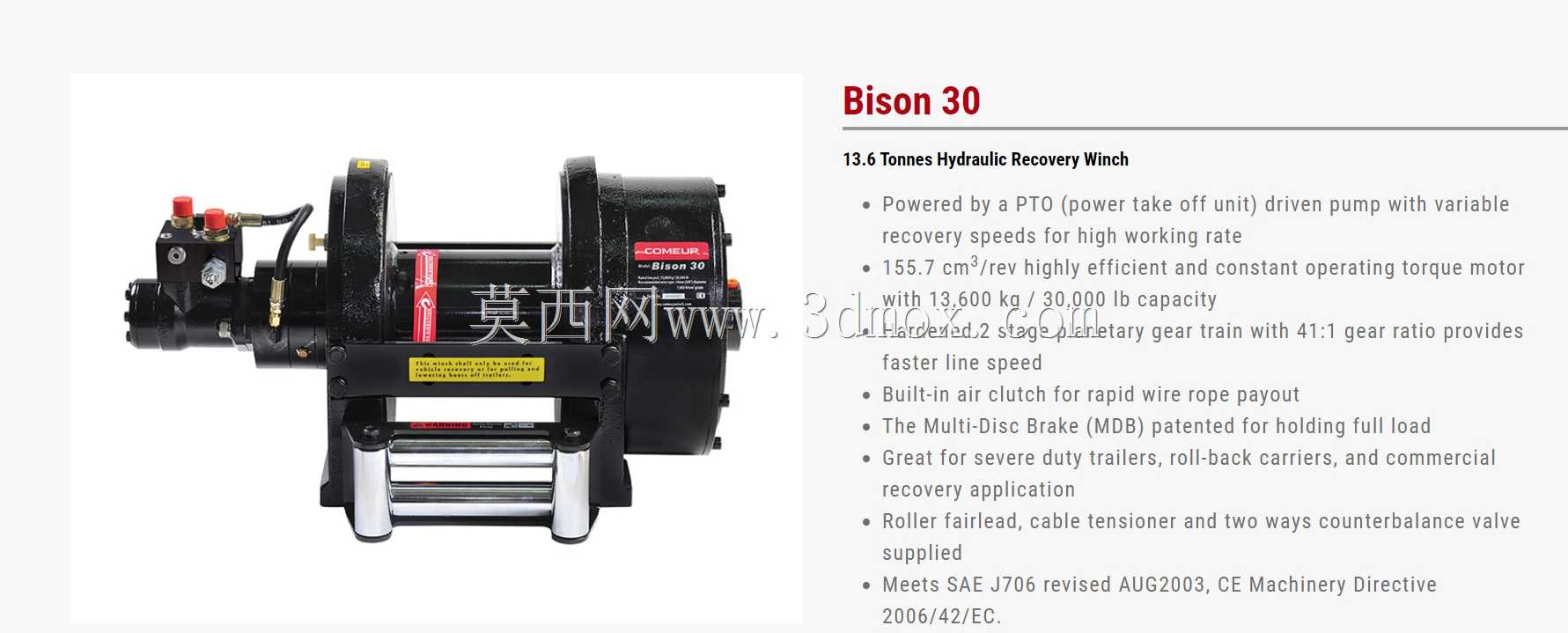

　　从功能特性来看，该绞车采用二级行星齿轮传动结构，传动比设定为41:1，在液压泵提供155.7cm3/rev工作速率的输入下，能够输出恒定的大扭矩，额定承载能力可达13600kg，完全覆盖重型作业场景的载荷需求。不同于普通电动绞车受限于供电功率与散热能力的短板，液压驱动的结构具备可变回收速度特性，操作人员可根据现场载荷情况实时调整牵引速度，空载时可快速收放绳索提升作业效率，满载时自动切换低速大扭矩模式保证牵引平稳，避免载荷冲击对传动结构造成损伤。设备内置的多盘式制动器采用专利结构设计，配合内置空气离合器，能够在牵引过程中实现快速锁止，即使液压系统出现压力波动，也能可靠保持载荷位置，不会出现溜滑风险，完全满足重型拖车、商业回收作业中对载荷保持的严苛安全要求。

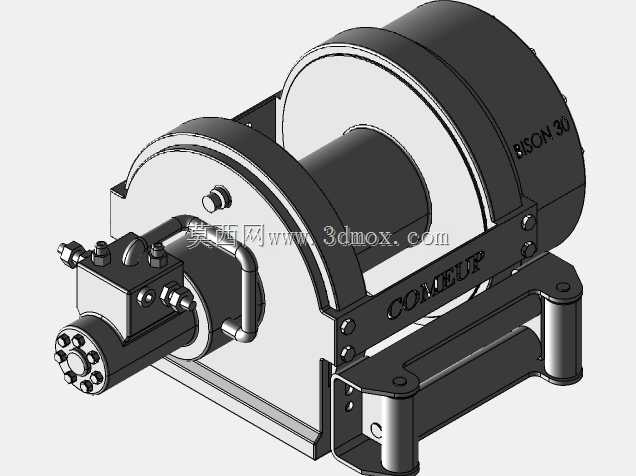

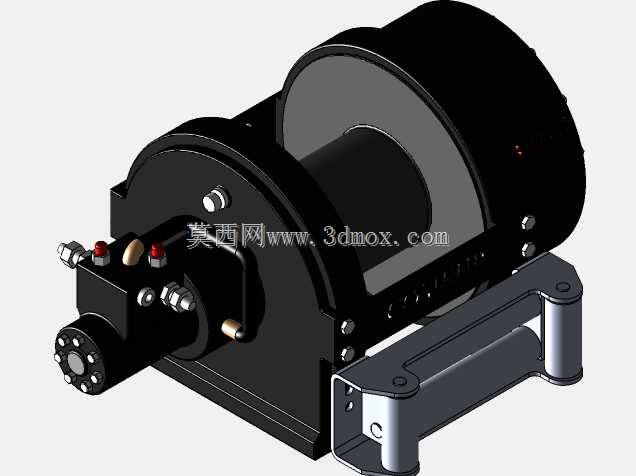

　　在结构设计思路上，整个绞车采用模块化布局，液压控制阀组集成安装在卷筒侧端的安装座上，所有液压油道均通过内部加工孔道连通，减少外接管路的数量，降低野外作业中管路磕碰损坏的概率。控制阀组上集成了压力调节阀、换向接口以及平衡阀结构，双向平衡阀的配置能够抵消牵引过程中载荷波动带来的液压冲击，保证卷筒转动过程的平顺性，避免索具出现忽快忽慢的窜动。卷筒前端的滚轴导缆架采用铰接式安装结构，能够自适应绳索出绳角度的变化，无论绳索从水平、倾斜方向引出，都能通过导缆架的滚轴减少绳索与机架的摩擦，延长钢丝绳使用寿命，同时避免绳索乱绳、叠绳导致的卡滞故障。

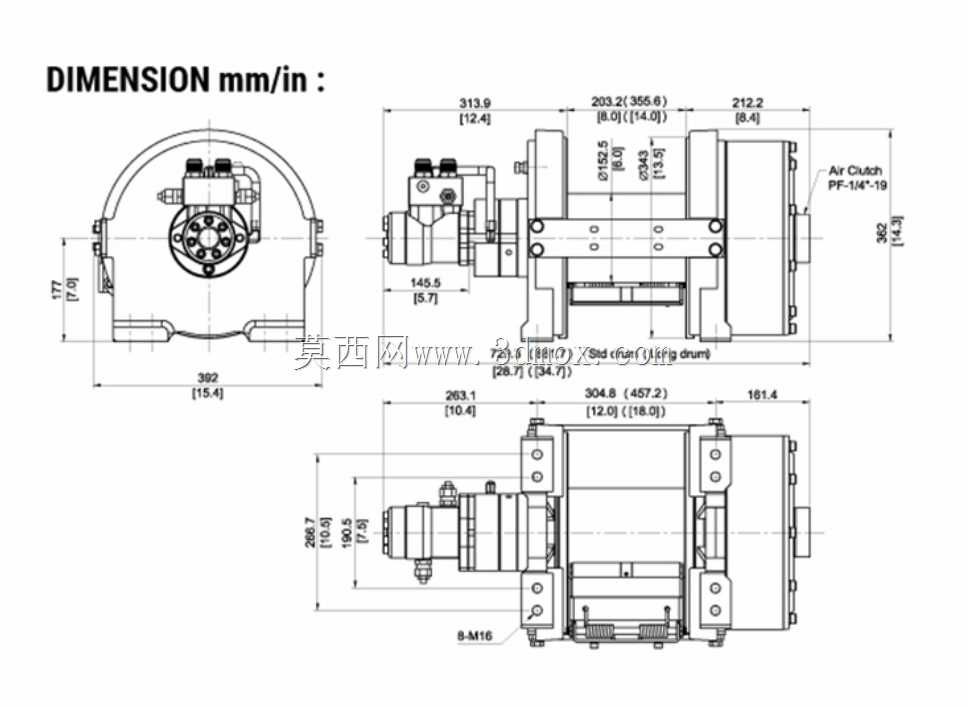

　　从安装边界与外形尺寸适配角度来看，整个绞车的安装底座采用厚钢板焊接成型，底座上预留的四个长圆形安装孔能够适配不同车型、设备机架的安装孔位，安装时无需额外加工适配支架，直接通过高强度螺栓即可完成固定。卷筒的容绳量匹配标准重型起重钢丝绳规格，导缆架的伸出长度经过精准核算，保证绳索在满层缠绕时，出绳角度不会超过导缆滚轴的工作范围，不会出现绳索脱槽的问题。端盖部分的连接螺栓采用高强度内六角螺栓，所有外露的液压接口都配备标准堵头，在运输与存储过程中避免灰尘、杂质进入液压流道，保障液压系统的清洁度。整个结构的外形轮廓充分考虑了车载安装的空间限制，横向宽度与纵向深度都控制在常规重型作业车辆的安装空间范围内，液压接口的位置预留了足够的管路安装操作空间，现场布管时无需额外调整部件位置，能够大幅缩短现场安装调试的周期。

　　针对长期户外作业的防护需求，所有外露金属部件都做了防腐处理，壳体表面采用喷塑工艺，能够耐受野外作业中的泥水、盐雾腐蚀，连接销轴、导缆滚轴等活动部件都加装了润滑脂注油嘴，日常维护时可直接通过注油嘴补充润滑脂，无需拆解结构即可完成保养作业。传动部分的行星齿轮采用合金钢渗碳淬火处理，齿面硬度满足长期重载传动的耐磨需求，齿轮啮合间隙经过精准调校，正反转切换时的回程间隙控制在极小范围内，保证牵引动作的响应精度，不会出现明显的空程滞后。
