车间油桶转运便携式液压举升搬运装置

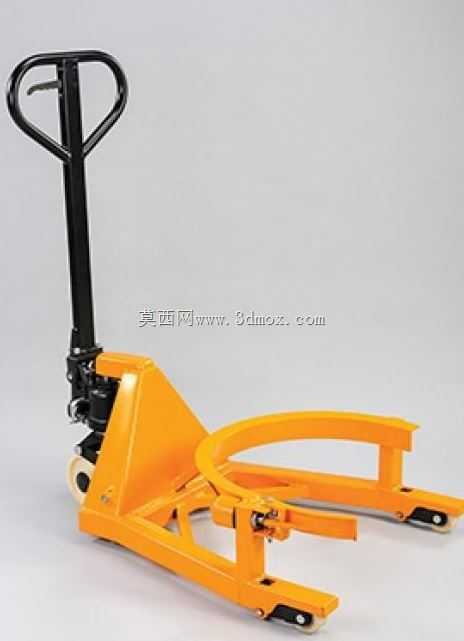

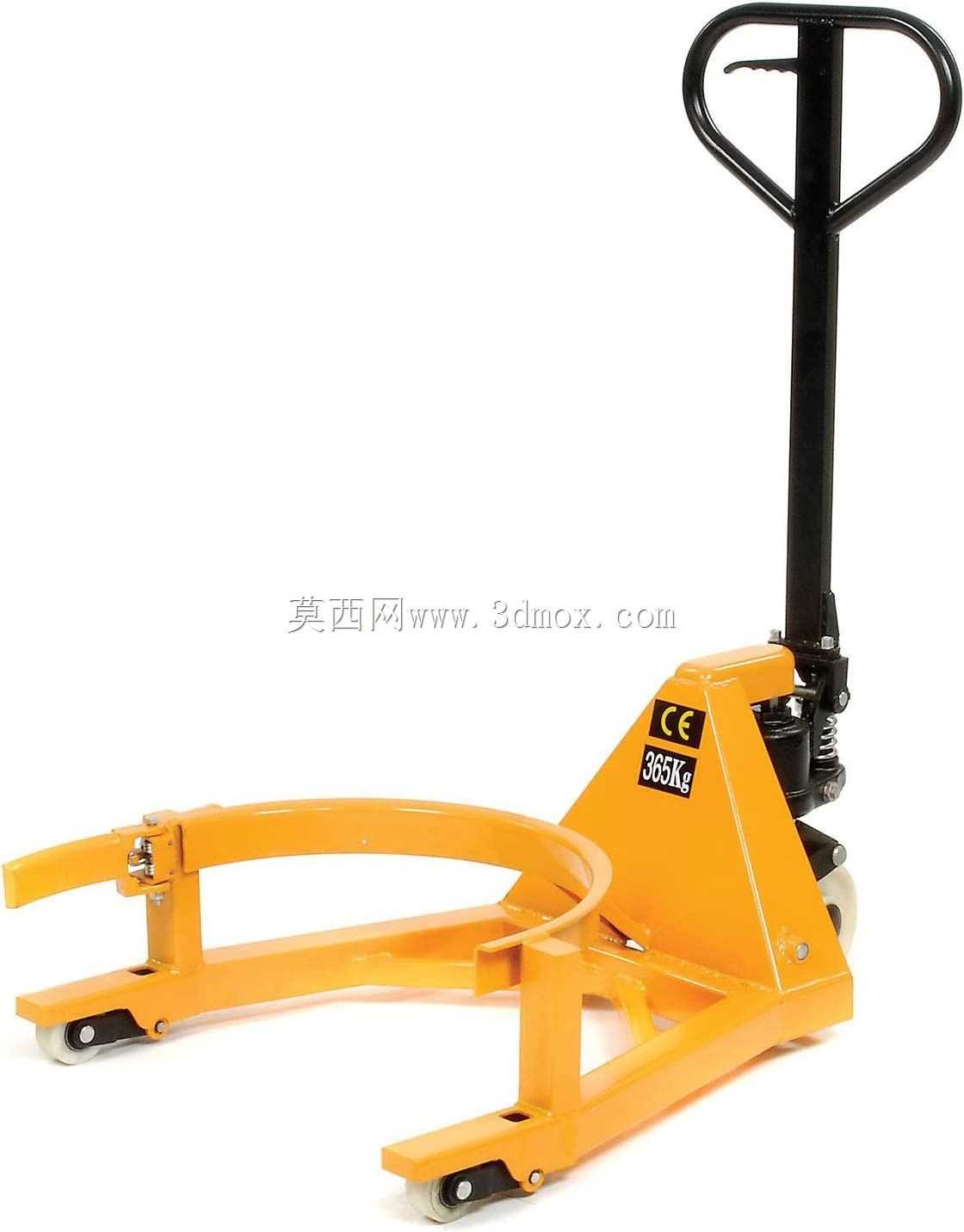

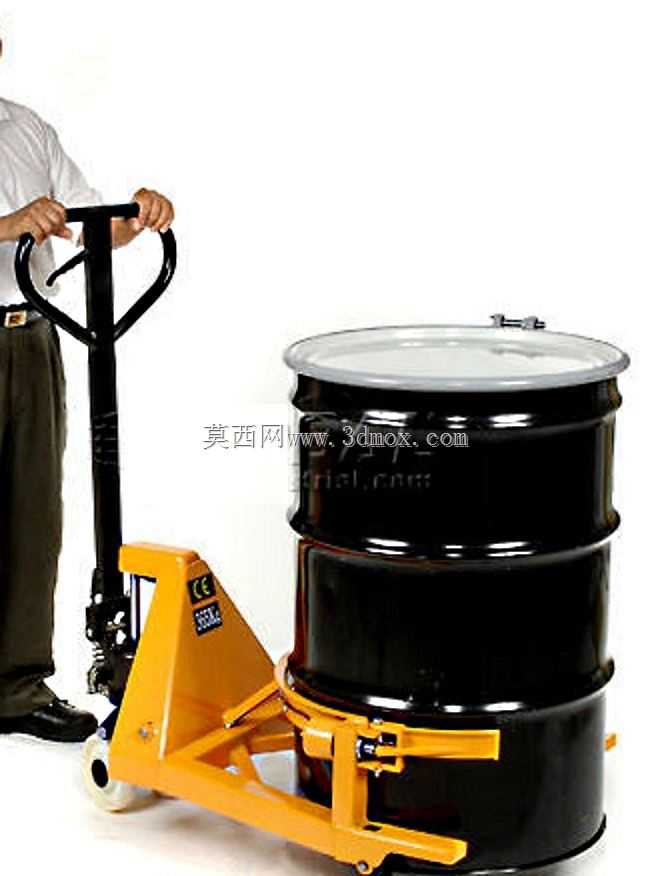

　　在化工原料仓储、机械加工车间油品存放区、润滑油分装工位这类场景里，55加仑标准闭口钢桶的短距离转运与高度调整一直是一线操作的痛点——满装钢桶重量接近800磅，纯人工抬升不仅效率极低，还存在砸伤、油品泄漏的安全隐患，常规叉车又受限于通道宽度、工位间距无法灵活进入狭窄作业区，这款便携式液压滚筒举升装置就是针对这类细分场景开发的专用作业工具。从结构设计逻辑来看，这款装置没有采用复杂的多连杆举升结构，而是沿用了手动托盘车成熟的推转式集成手柄布局，操作逻辑和普通手动液压托盘车完全一致，一线仓储作业人员不需要额外培训就能快速上手，手柄的握持角度经过人体工学校核，操作人员站立作业时手臂自然下垂即可完成所有操作，

　　长时间重复作业也不会出现上肢肌肉过度疲劳的问题。举升执行部分采用单作用液压千斤顶作为动力核心，没有额外的电控、气动附属部件，整体结构故障率极低，日常维护只需要定期检查液压油位、给轮轴加注润滑脂即可，完全适配车间、仓库这类没有专业设备维护人员的使用场景。举升托架采用半包式弧形支撑结构，和55加仑标准钢桶的桶身弧度完全匹配，托架内侧没有额外设置尖锐的卡爪结构，靠托架与桶身的接触摩擦力配合桶身下沿的承托边完成固定，举升和转运过程中不会刮伤钢桶表面的防锈涂层，也不会因为卡爪咬合过深导致桶壁变形，避免了桶身破损漏液的风险。行走部分的配置完全考虑了车间复杂地面的通行需求，前部承重轮采用两个3英寸刚性尼龙脚轮，轮面宽度经过加宽处理，

　　在车间环氧地坪、水泥地面甚至有轻微油污的地面上滚动都不会出现卡滞，尼龙材质的轮面不会像橡胶轮那样被车间地面的铁屑、焊渣扎破，使用寿命更长；后部转向轮集成在液压单元下方，配合两个6英寸旋转接头实现360度转向，在宽度仅1.2米的货架通道、设备间隙里都能灵活转向掉头，不需要额外预留大半径的转弯空间。从作业参数边界来看，这款装置的低位高度适配标准钢桶的地面放置状态，不需要提前将钢桶垫高就能直接将托架插入桶身下沿，举升行程可以将桶身从地面抬升5英寸，最高举升高度达到15.4英寸，这个高度刚好匹配常见的油品分装台、原料暂存架的进料高度，举升到位后可以直接推动装置完成桶身对位，不需要二次抬升调整。整体结构的重心经过校核，满载800磅状态下，

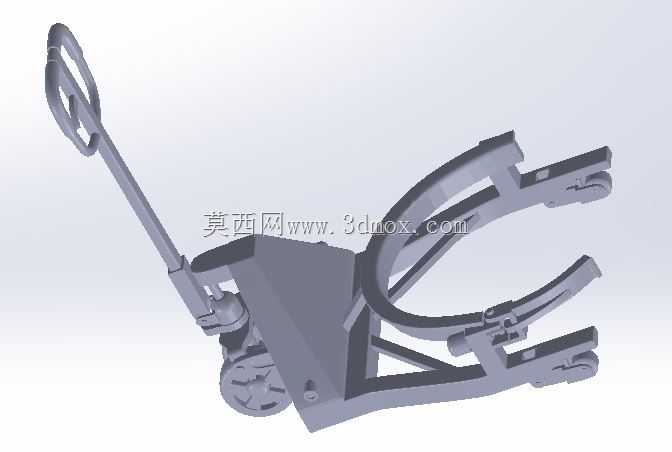

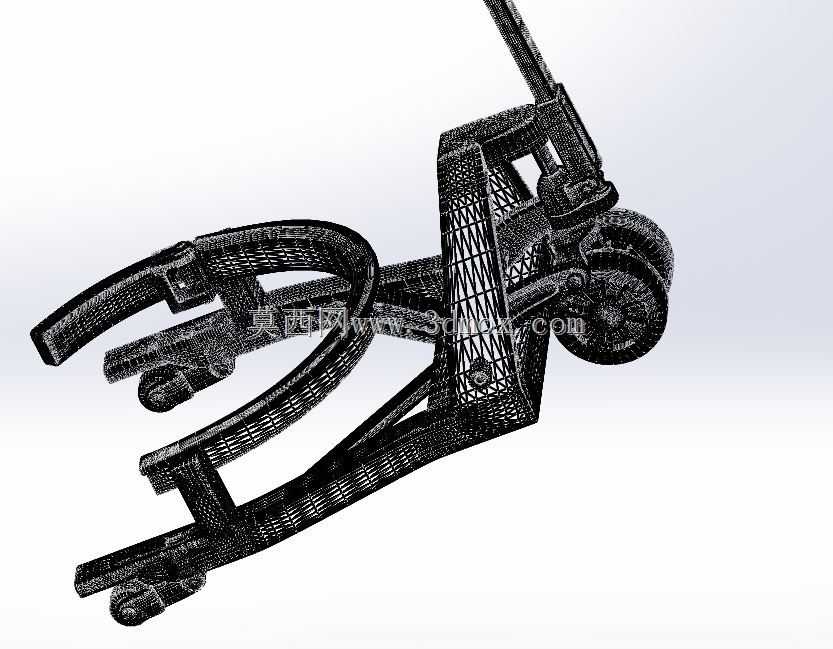

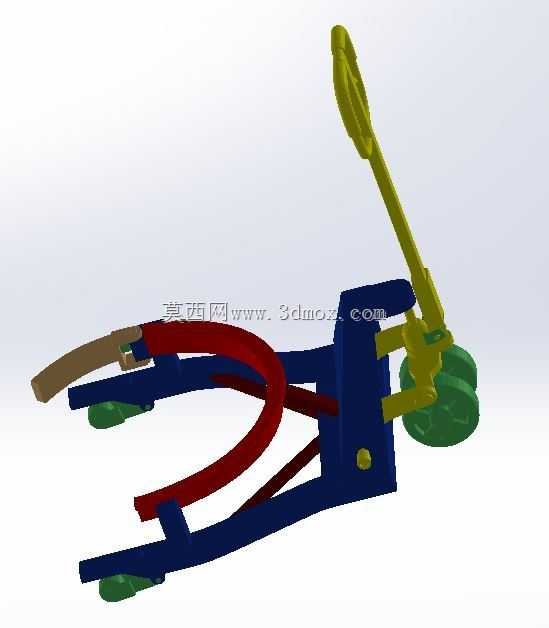

　　桶身重心始终落在四个轮子的支撑轮廓范围内，即使在3度以内的车间地面坡度上作业也不会出现倾翻风险，手柄上集成的液压释放扳手可以线性控制下降速度，不会因为下降过快导致桶身冲击地面、油品溅出。在三维建模过程中，这款装置的所有结构件都采用参数化建模方式，弧形托架的曲率、液压单元的安装位、轮组的安装孔位都和实际加工尺寸完全一致，结构件之间的运动间隙经过校核，举升过程中托架、液压臂、车架之间不会出现运动干涉，手柄的转动角度范围、液压千斤顶的伸缩行程都和实际物理参数匹配，不管是用于车间作业工具的选型参考，还是同类举升装置的结构改进设计，都可以直接提取模型的结构参数进行二次调整，不需要重新测绘基础尺寸。和常规的固定式油桶举升设备相比，这款装置没有额外的固定安装要求，不需要打膨胀螺栓固定地面，也不需要外接电源、气源，作业人员可以单人操作完成从桶身卡合、举升、转运到对位下降的全流程，单桶作业时间不超过2分钟，在多工位零散油桶转运的场景下，作业效率比人工配合手动葫芦提升3倍以上，同时完全规避了人工搬运过程中的砸伤、磕碰风险。
