House Windows系列

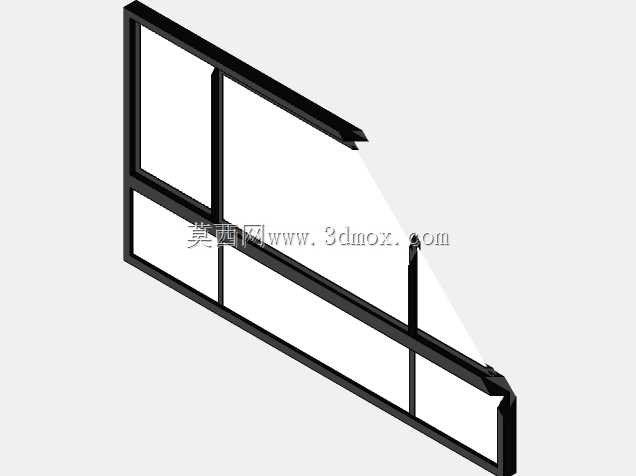

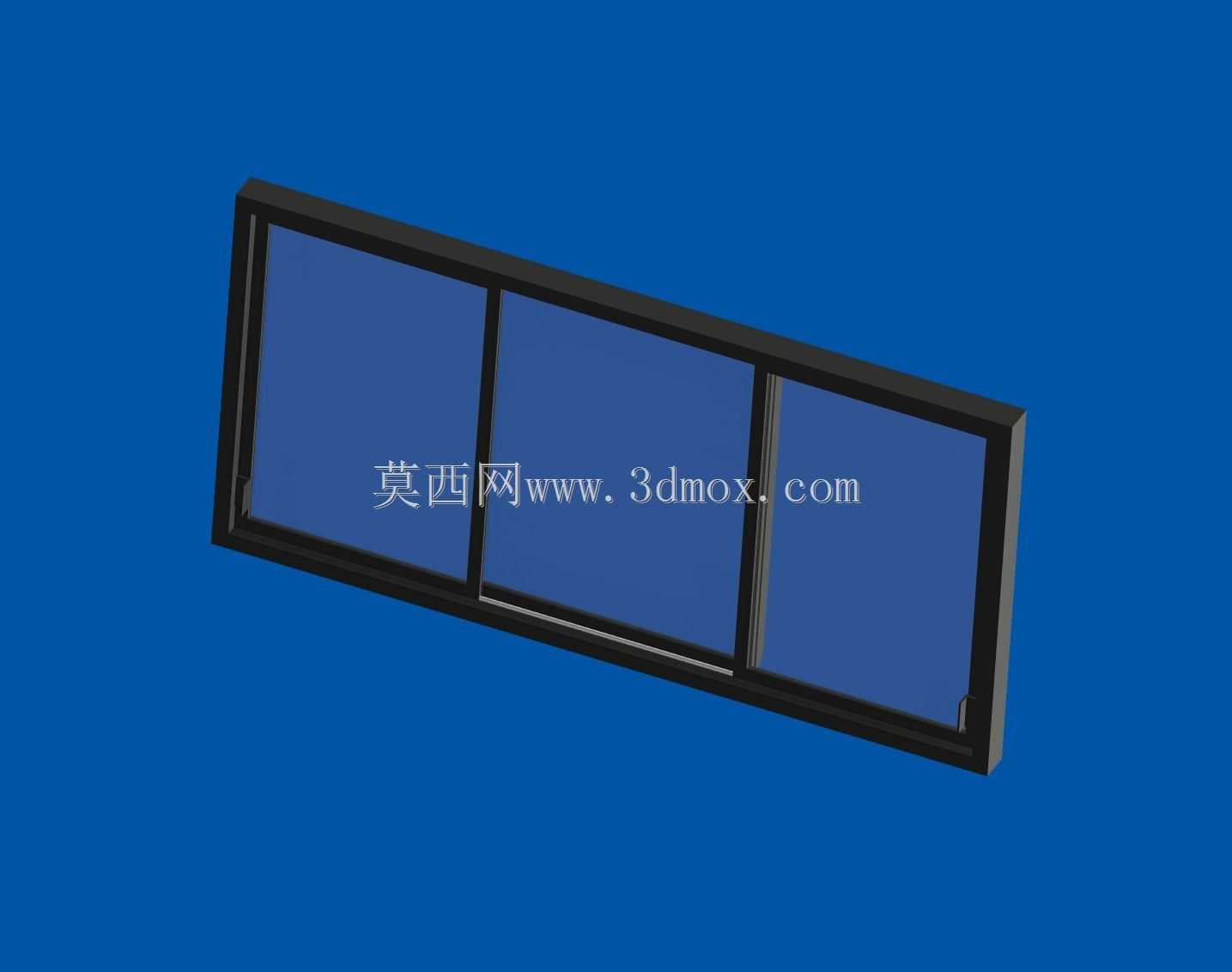

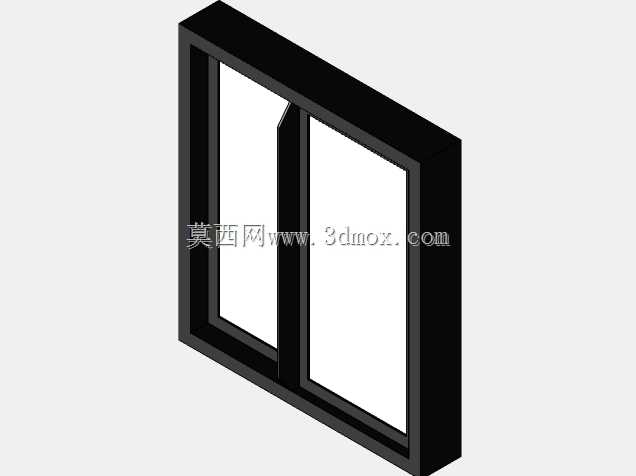

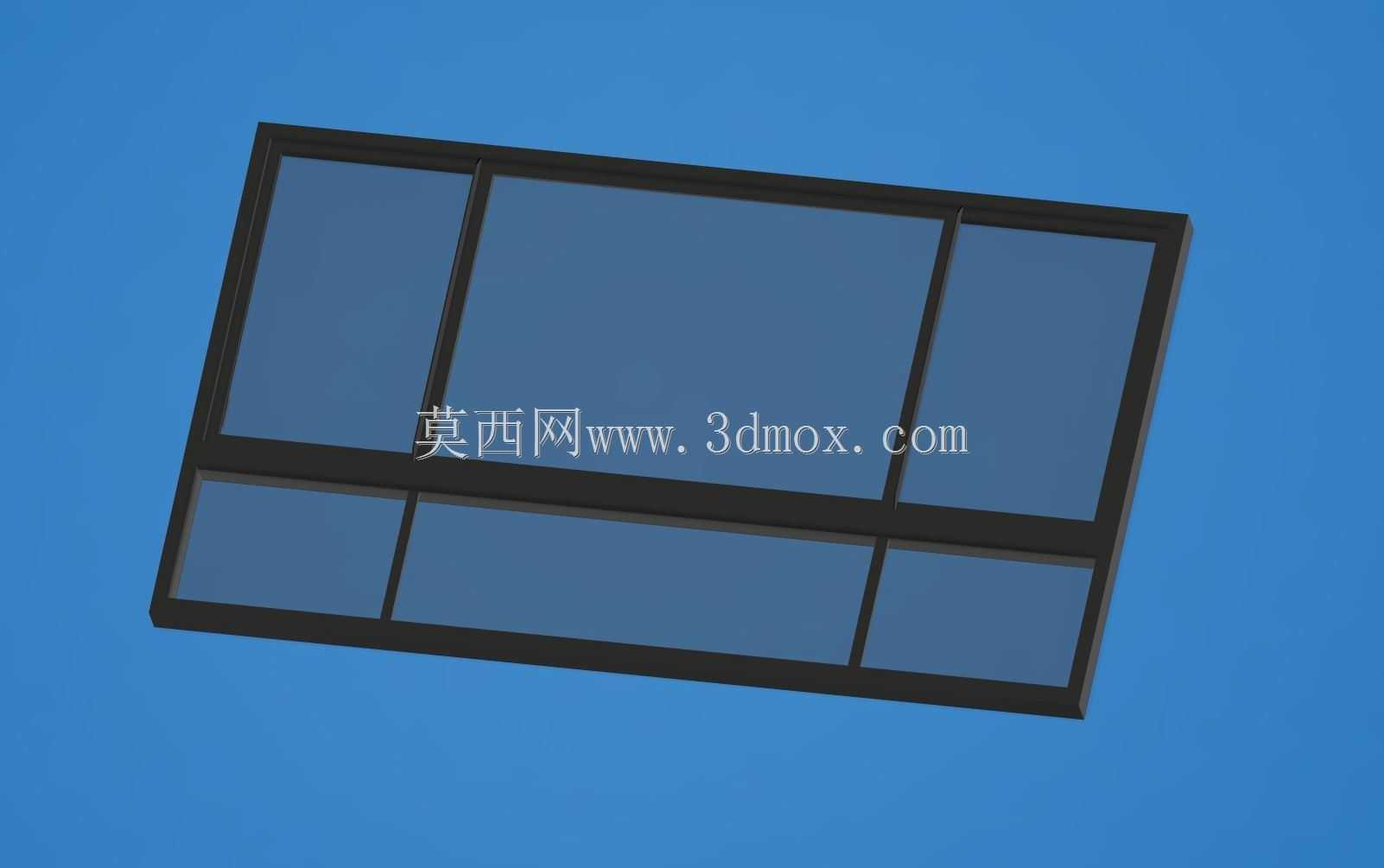

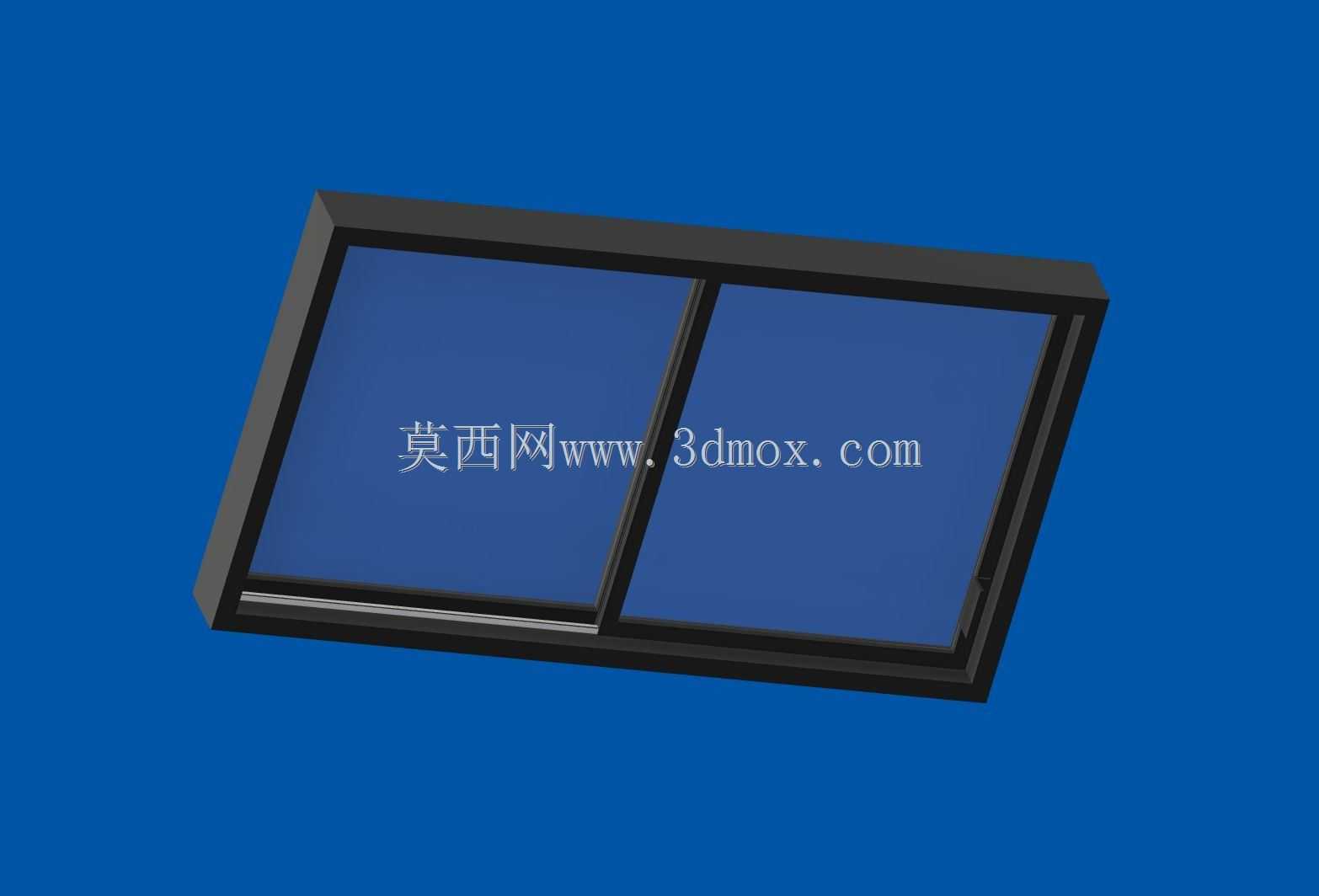

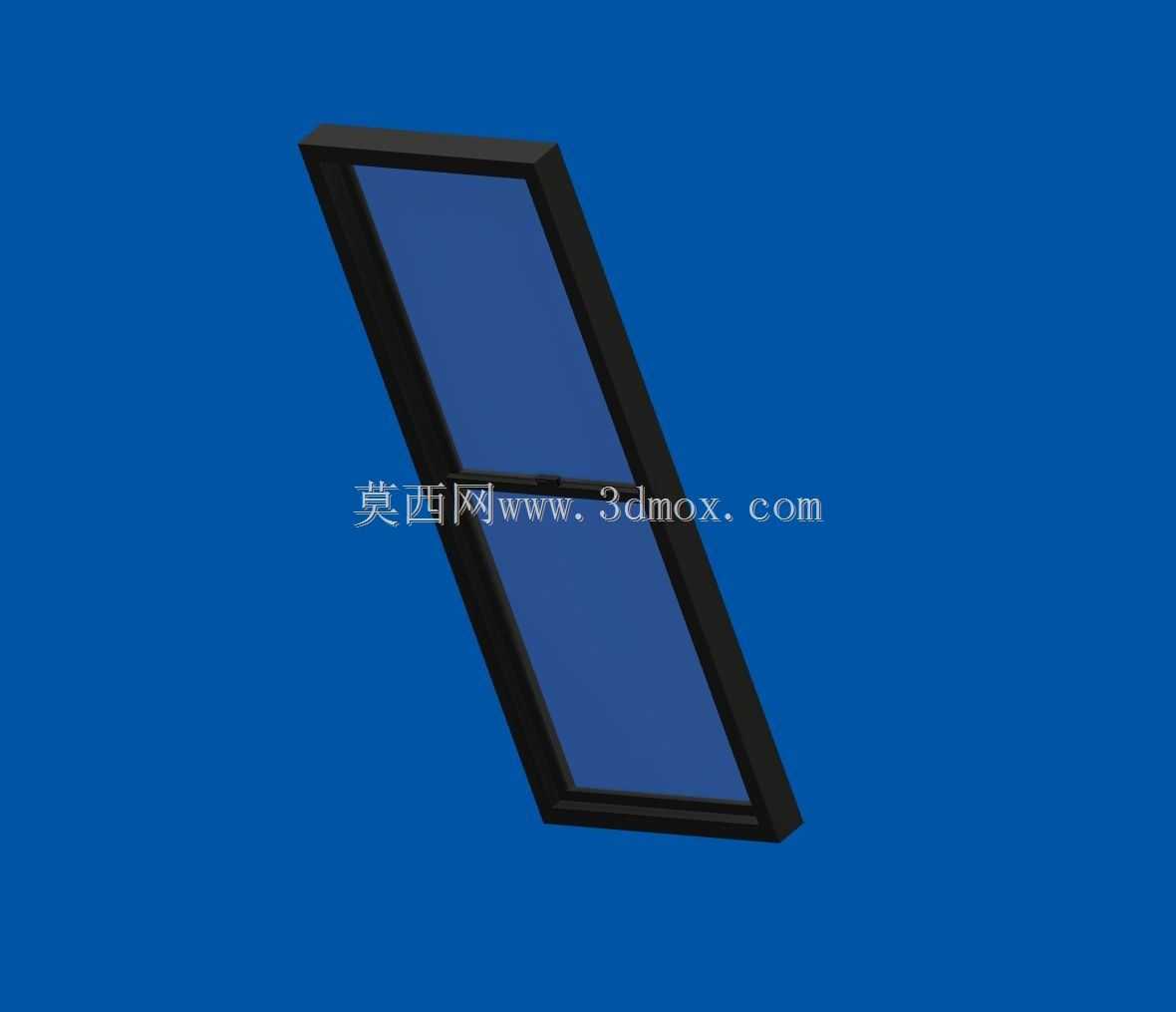

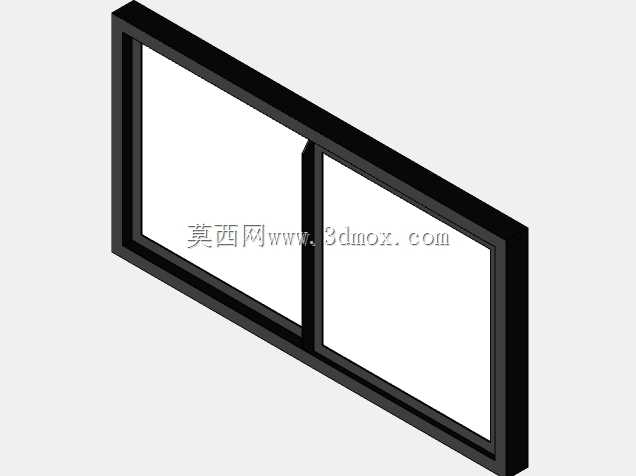

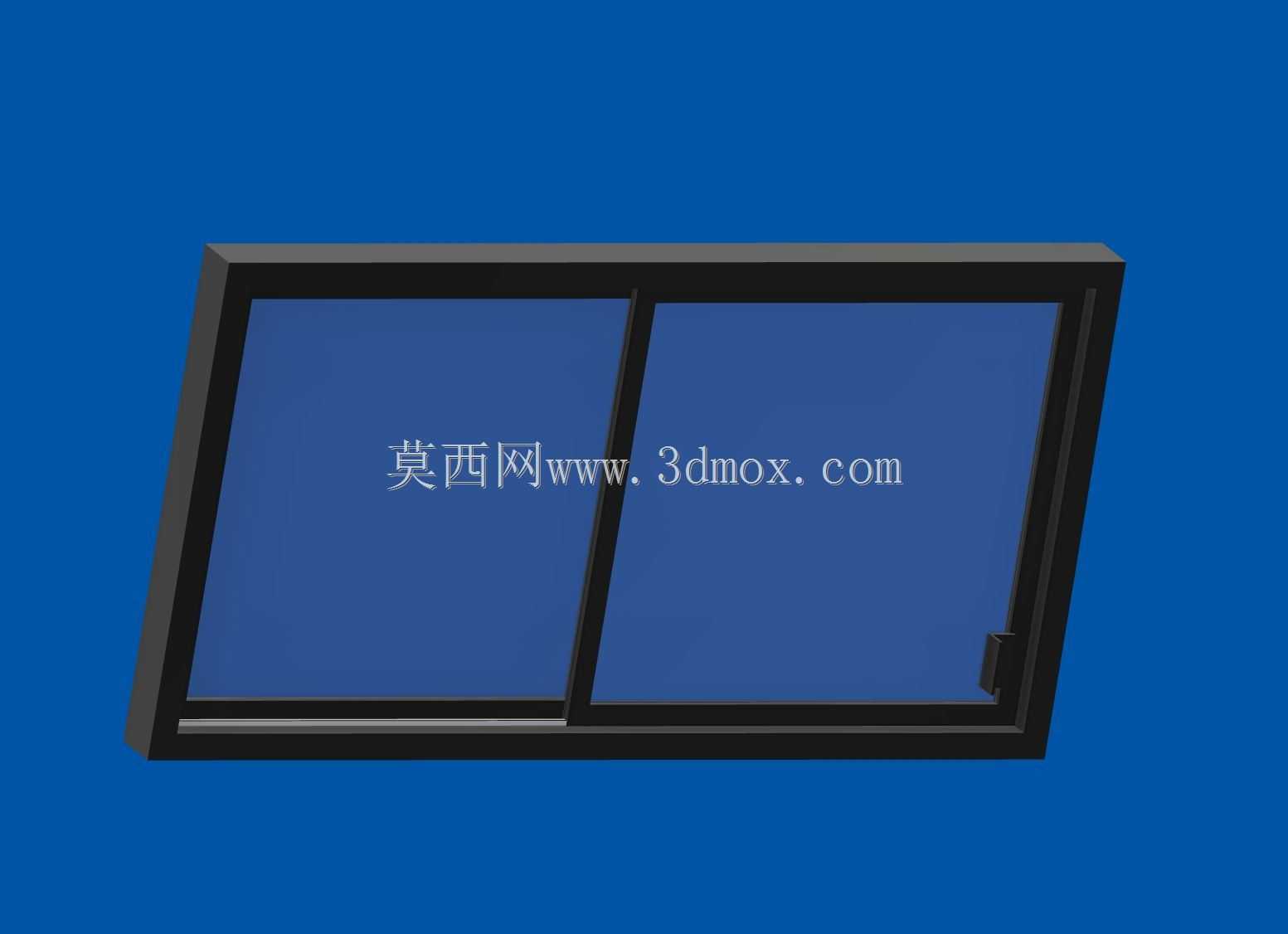

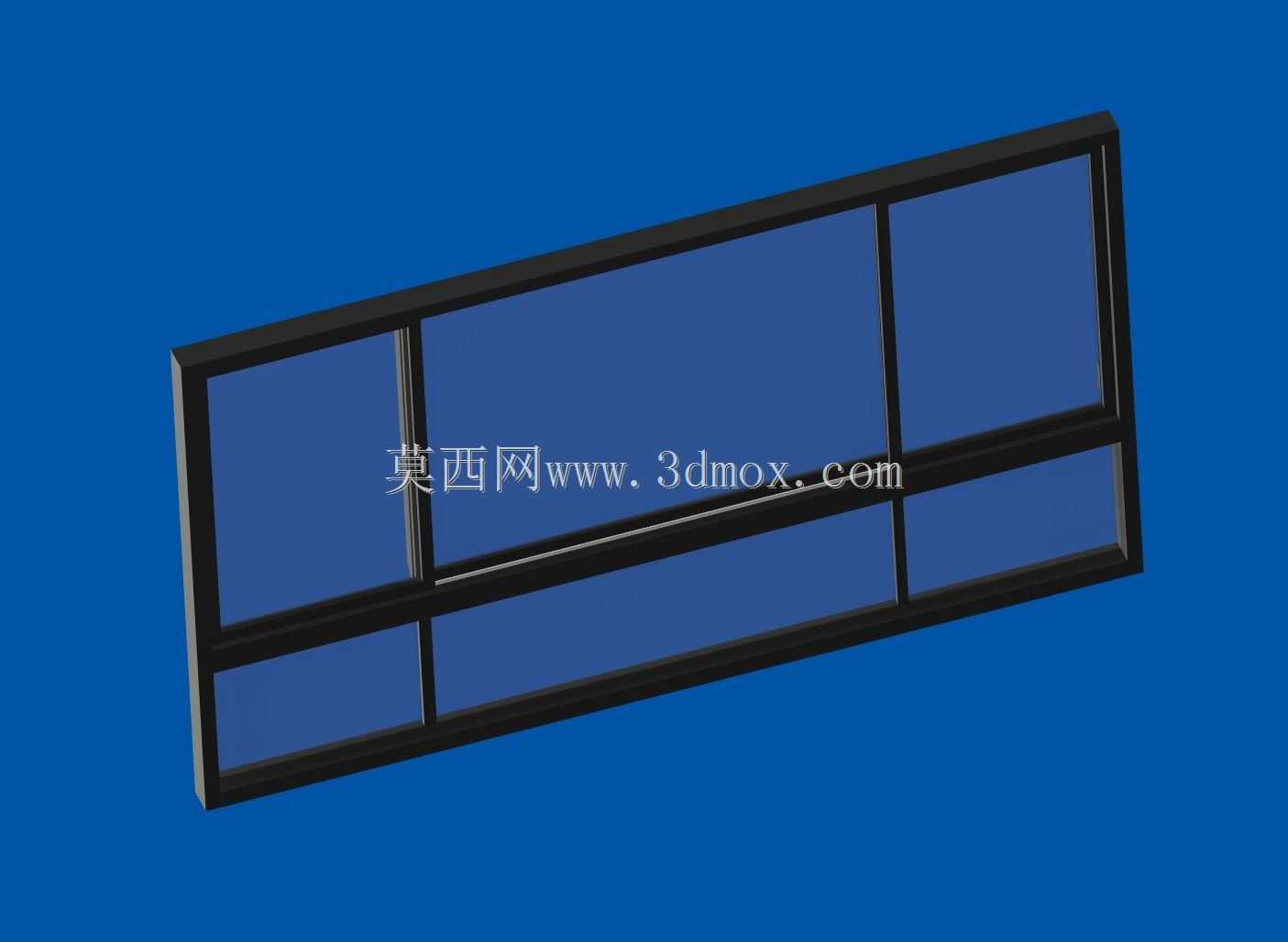

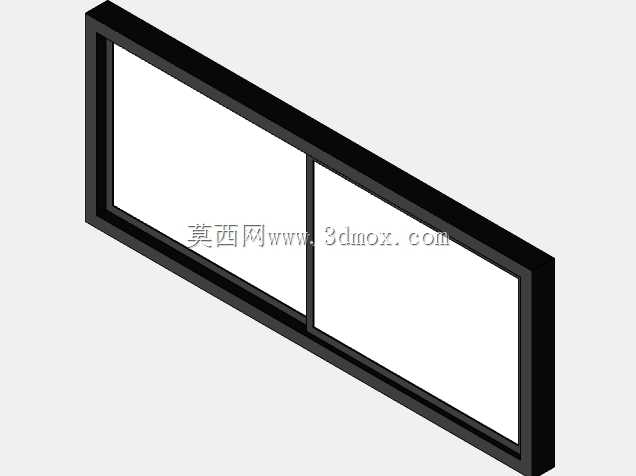

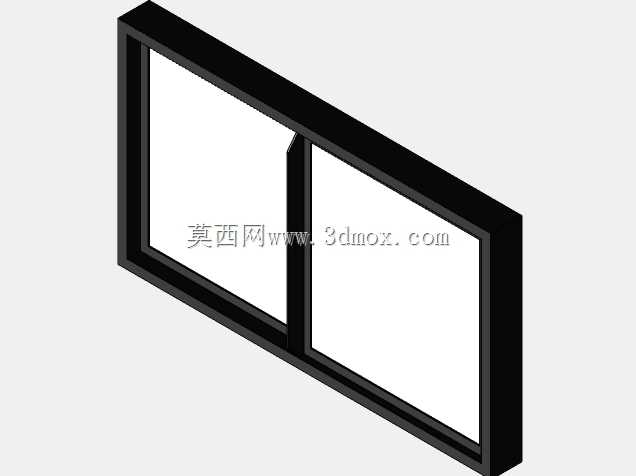

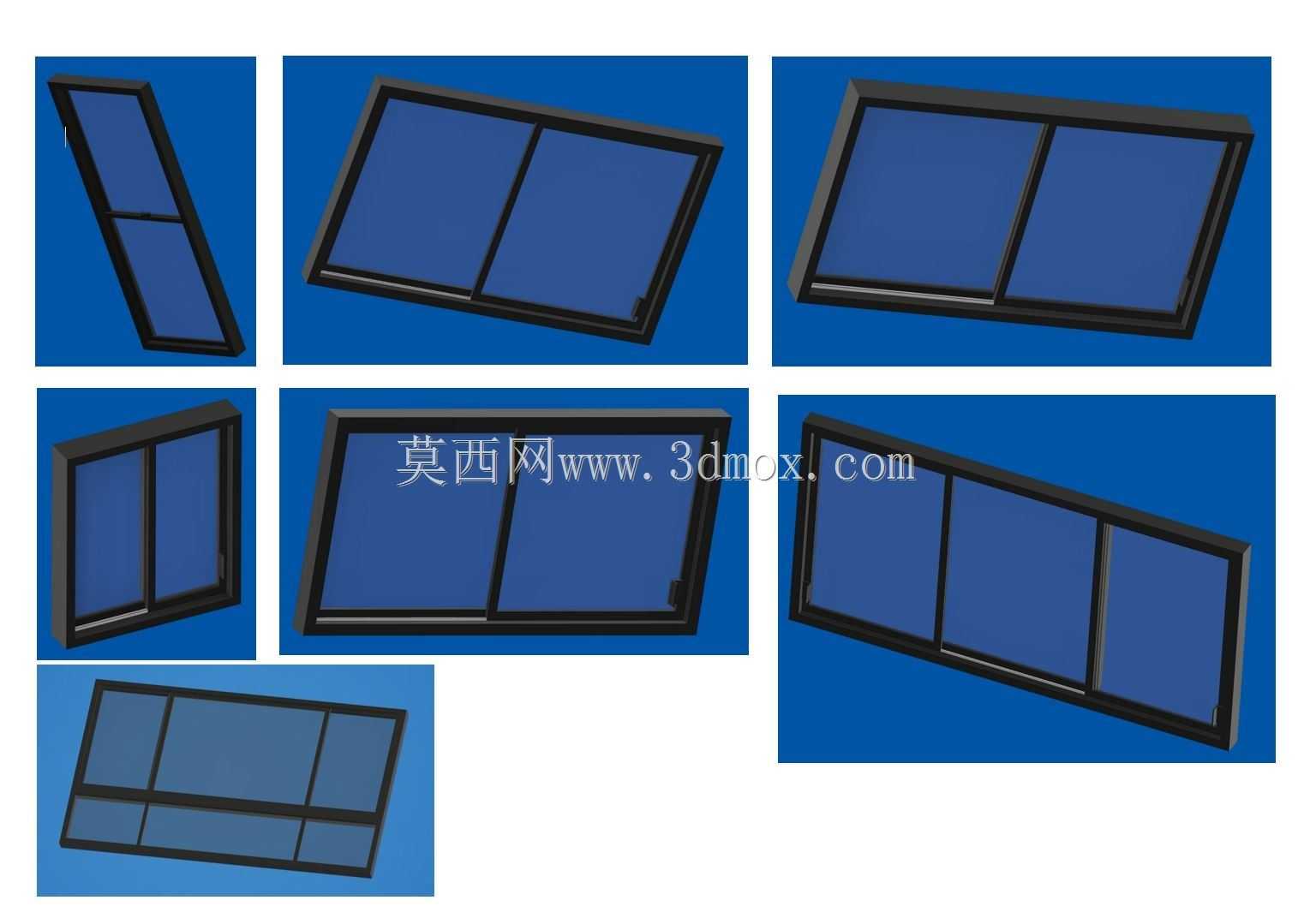

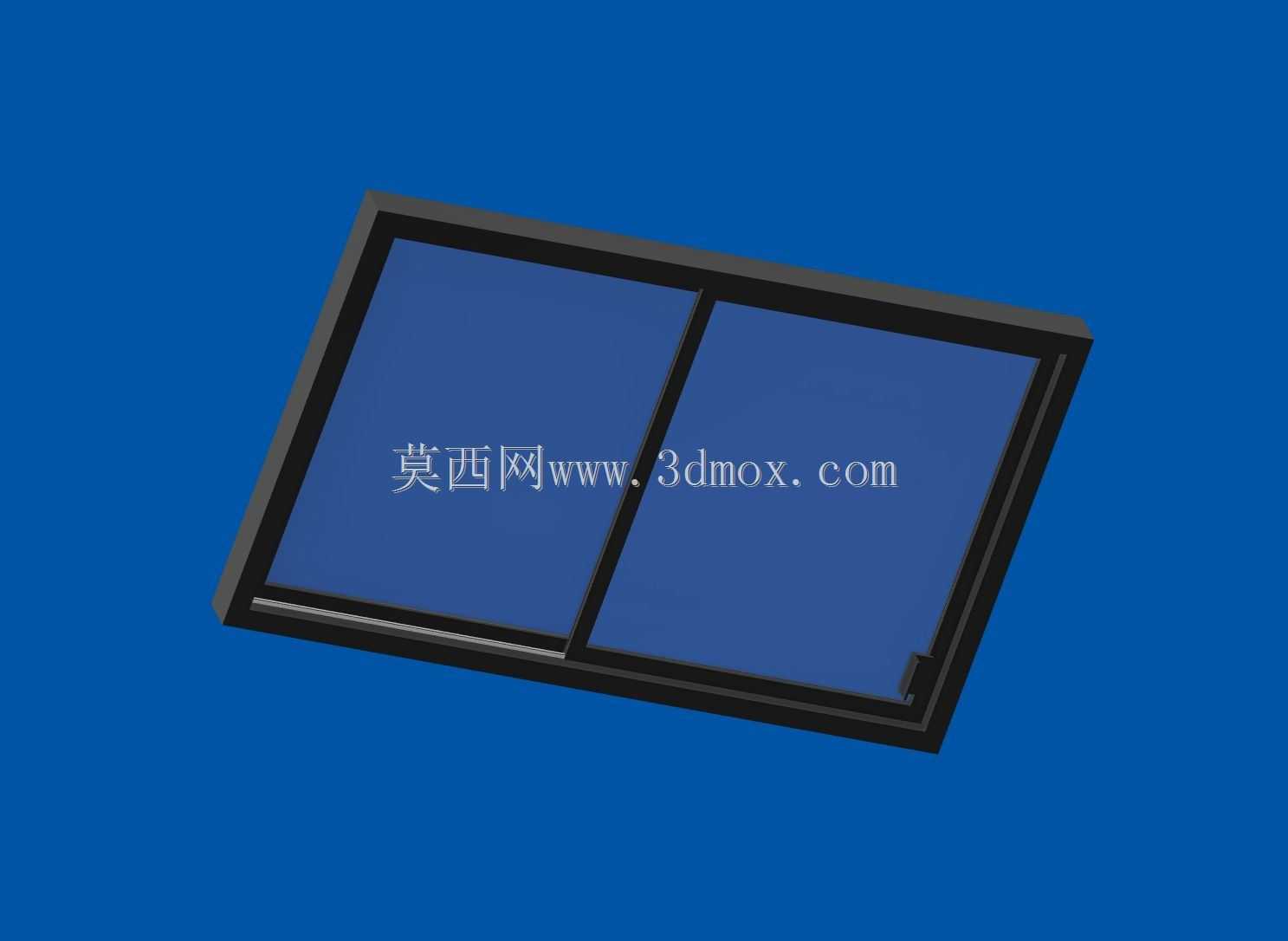

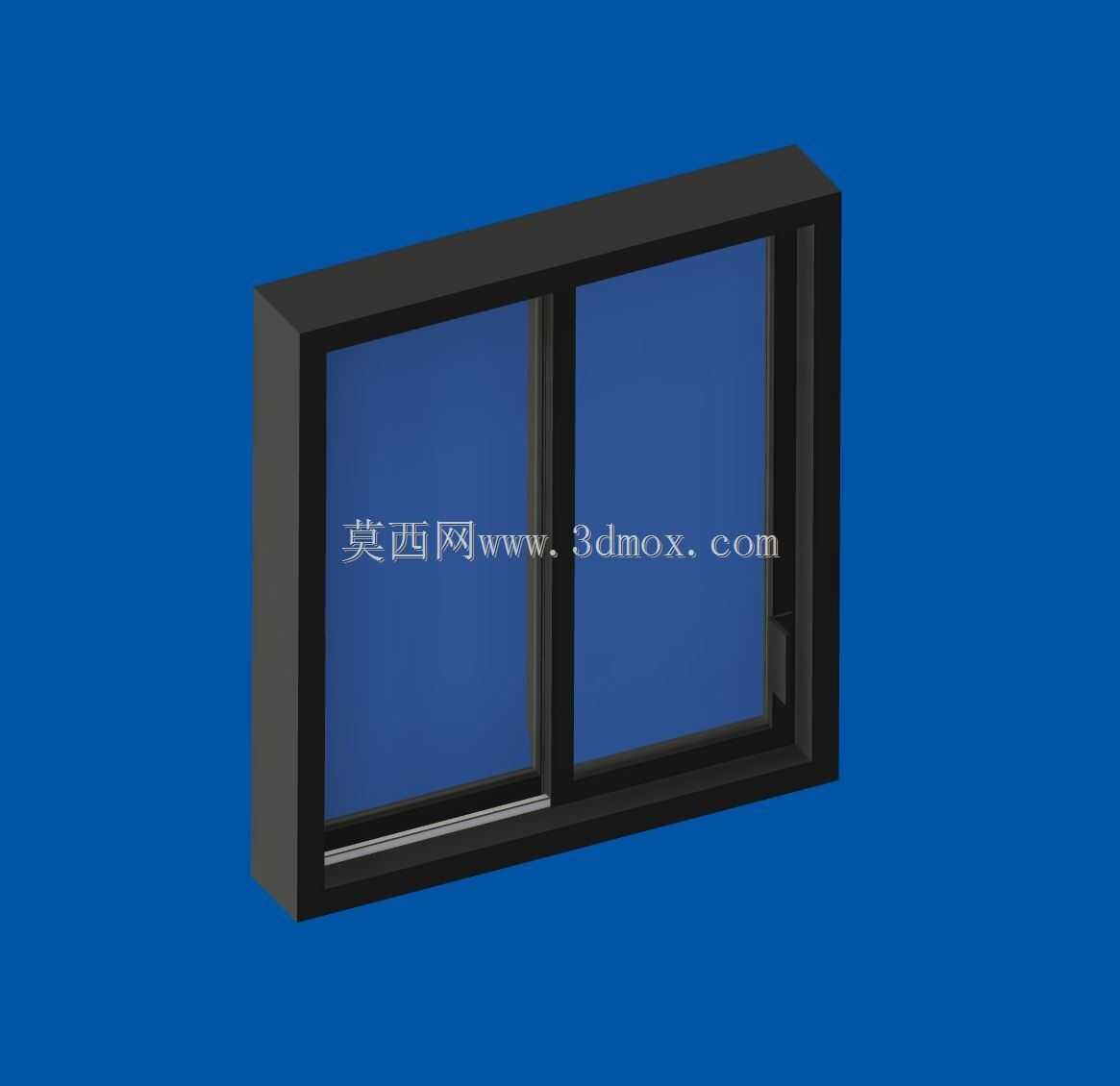

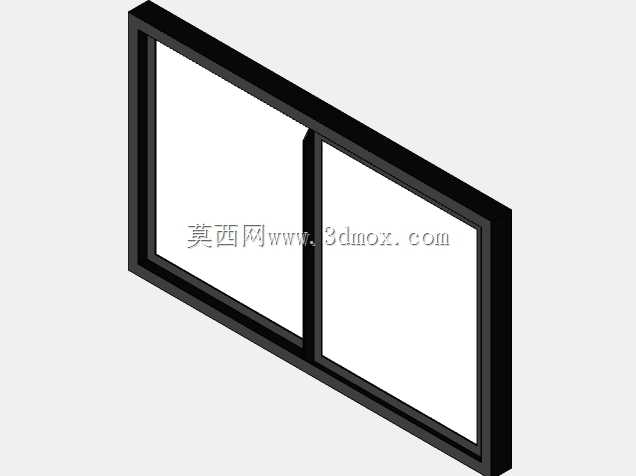

我正在为我50多年的砖贴面房子绘制房屋图纸。这是一项重要的任务，不用说，我没有数字绘画可以开始。经过这些年的重新宣誓，我没有准确完整的计划，所以现在是时候自己画画了。我的房屋平面图需要旧窗户、门等的图纸。即使这些图纸确实存在，我也无法访问它们，所以我创建了自己的图纸。其中包括一个窗户的集合，我用在建筑我的房子绘图。需要注意的是，每个窗户的尺寸都是手工测量的，仅反映暴露的窗户组件。在某些方面，我也简化了图纸。对不起，我不知道使用的窗户品牌和型号，所以无法参考目录产品。根据房屋的使用年限，这些窗户中的大部分很可能已经无法购买。由于房子的寿命很长，其他读者也可能需要这些窗户来画画。收藏：*600x680mm，水平两块窗格，一块滑动，另一块固定。*1190x680mm，水平两块窗格玻璃，一块滑动，另一块固定。*1780x935mm，水平两块窗格玻璃，一块滑动，另一块固定。*1785x1100毫米，水平两块窗格玻璃，一块滑动，另一块固定。*2385x1185mm，水平三块窗格玻璃，两块滑动，中心固定。*3090x1785毫米，水平三块窗格玻璃，两块滑动，中央固定。*805x1990mm，垂直，两块窗格玻璃，都在移动。我已经包含了STEP CAD文件，以帮助人们将模型融入他们的设计中。如果你和我一样，不管你多么小心，在3D设计中仍然有可能错过细节。典型的会让你陷入问题的遗漏细节包括：-部分侵犯他人。-孔间距错位。每个组件的3D模型都包含在您的设计中，有助于避免一些设计陷阱。这是我的3D设计。我希望你能发现这些设计很有用，也能满足你的需求。记得给我留下一些反馈，甚至是一个提示，让我保持对更多这些画的热情
