0805封装贴片发光二极管电子元件结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB组装环节，0805封装的表贴发光二极管是应用覆盖度极广的指示类元器件，这类元件承担着设备电源状态指示、信号通路告警、功能模块运行反馈、人机交互提示的核心作用，从家用智能插座的通电指示灯，到工业PLC模块的通道状态灯，再到车载电子的功能提示灯，几乎所有带电路控制的硬件产品上，都能见到该规格元件的身影。不同于直插式LED需要在PCB上开设过孔完成波峰焊工序，0805封装的表贴LED完全适配SMT回流焊工艺，能够配合高速贴片机完成整板的自动化贴装，大幅提升批量生产的组装效率，同时避免直插元件过孔带来的PCB布线空间占用问题，适配高密度布板的设计需求。从结构设计层面来看，

　　0805封装的SMD LED整体采用矩形塑封主体搭配两端金属电极的结构，封装本体的长宽尺寸严格遵循英制0805封装的通用标准，两端电极的宽度、电极与塑封本体的高度差都严格匹配行业通用焊盘设计规范，能够直接适配标准0805封装的PCB焊盘库，不需要单独定制焊盘尺寸，降低设计阶段的重复工作量。建模过程中需要重点关注几个核心尺寸边界：首先是元件整体的总高度，这个参数直接决定了PCB组装完成后元件上方的安全预留空间，避免结构件装配时与元件发生干涉，尤其是在带透明视窗的面板类产品中，LED的顶面高度直接关系到光线透出的效果，高度偏差过大会导致指示灯亮度不均或者视窗看不到发光点的问题。其次是两端电极的爬锡距离设计，

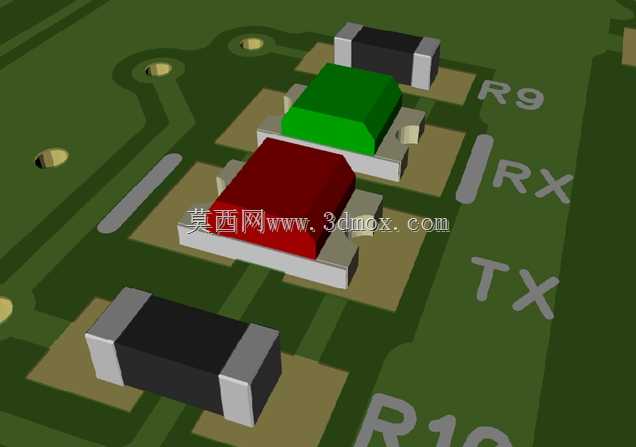

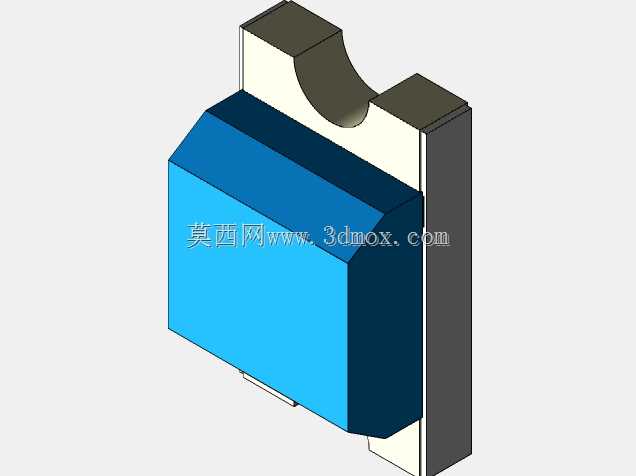

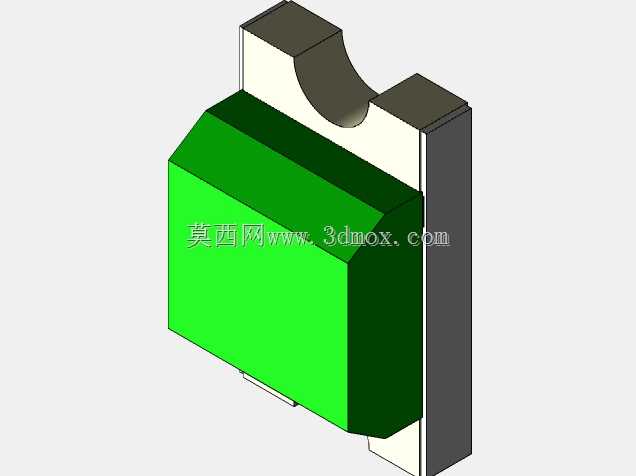

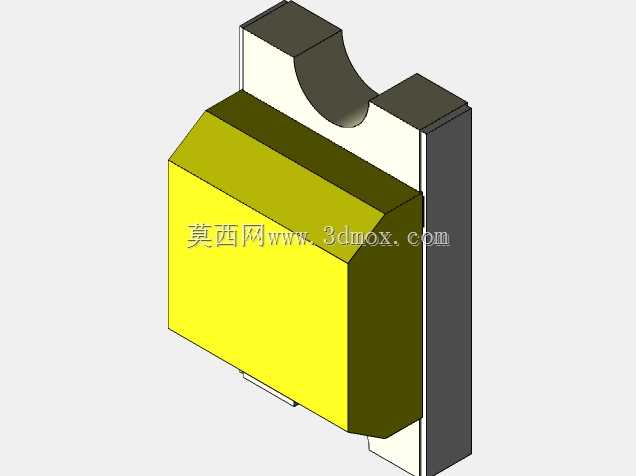

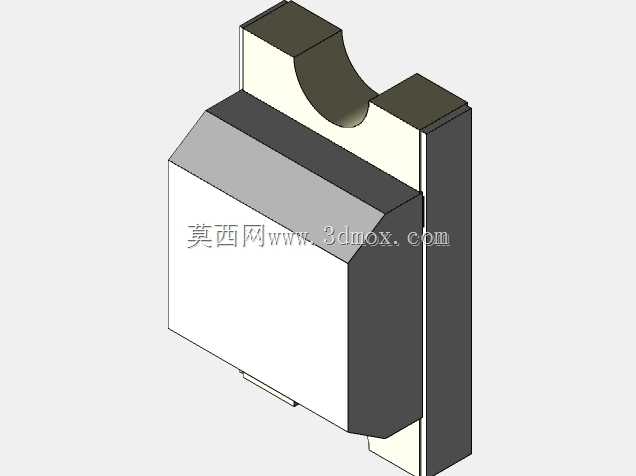

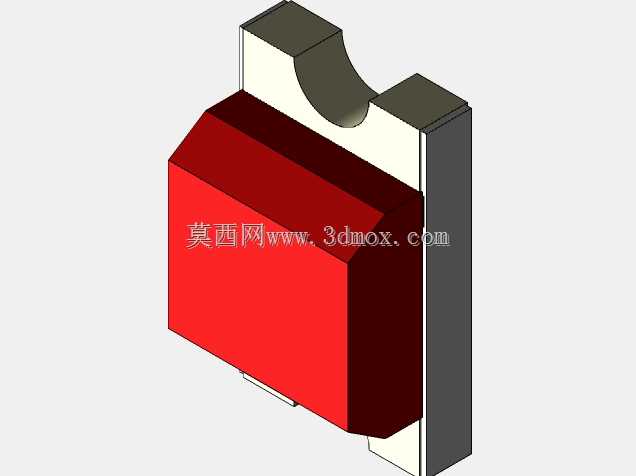

　　电极与塑封本体的衔接处需要预留合理的焊锡爬升空间，既保证回流焊过程中焊锡能够充分包裹电极形成可靠的焊点，又要避免焊锡过度攀爬导致塑封本体被焊锡应力顶起，产生立碑、偏移等焊接缺陷。从功能特性上看，这类表贴LED的发光面位于塑封本体的顶部，不同颜色的胶体对应不同的发光波长，建模时还原了不同颜色封装的外观差异，能够直观呈现红、绿、黑等不同封装胶体的视觉效果，方便结构设计阶段评估PCB上不同颜色指示灯的布局合理性，避免相邻指示灯的颜色混淆导致的用户识别错误。在PCB布局的实际应用中，0805封装LED的摆放位置通常会靠近PCB的边缘或者面板的透光孔位置，设计时需要考虑元件与板边的距离，满足SMT贴装时的板边传送要求，

　　同时要匹配透光孔的中心位置，保证发光点正对透光孔，减少光线的散射损耗。很多新手工程师在做结构评审时，容易忽略表贴LED的高度公差，导致装配后面板与LED顶面的间隙过大，出现漏光问题，或者间隙过小顶到面板，导致PCB被顶起产生装配变形，这个三维结构能够直观呈现元件的完整外形边界，方便在设计阶段做干涉检查，提前规避这类装配问题。另外，这类元件的电极镀层通常采用镀锡工艺，焊接后的焊点形态有标准的行业要求，建模时还原了电极的金属质感与塑封本体的半透明胶体质感，能够用于PCB组装仿真、产品宣传渲染图制作、装配工艺培训等多个场景，帮助结构工程师、电子工程师在设计阶段就清晰掌握元件的实际形态，减少打样阶段的试错成本。不同于定制化的异形电子元件，0805封装属于行业通用的标准封装尺寸，所有正规厂商生产的同封装LED都遵循统一的外形尺寸规范，因此这个结构模型具备极强的通用性，不需要针对不同厂商的产品做尺寸调整，就可以直接导入到各类PCB设计、结构设计的装配环境中使用。在做整机的热设计评估时，也可以借助这个模型预留LED周围的散热空间，虽然小功率指示类LED的发热量极低，但在高密度布板的场景下，周围大功率元件的热辐射会加速LED胶体的老化，提前预留合理的空间能够延长元件的使用寿命，避免长期使用后出现亮度衰减、胶体变黄的问题。
