多工位连续式饮品瓶灌装执行机构

　　这套灌装执行机构主要面向饮品生产车间的瓶装物料灌装工序，适配瓶装水、碳酸饮料、果汁等常规PET瓶、玻璃瓶的连续化灌装作业场景，可直接对接前端洗瓶工序、后端旋盖贴标工序，组成完整的瓶装饮品包装产线。从实际产线布局来看，该机构采用直线式连续输送布局，区别于传统转盘式灌装机的占地特征，直线式结构可根据产线产能需求灵活增减灌装头数量与输送段长度，适配车间狭长型布局空间，无需预留大直径转盘的安装回转区域，对于老车间改造、产线扩容的场景适配性更强。

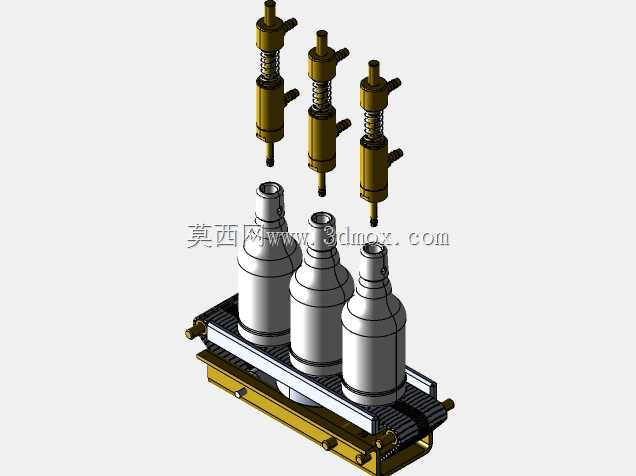

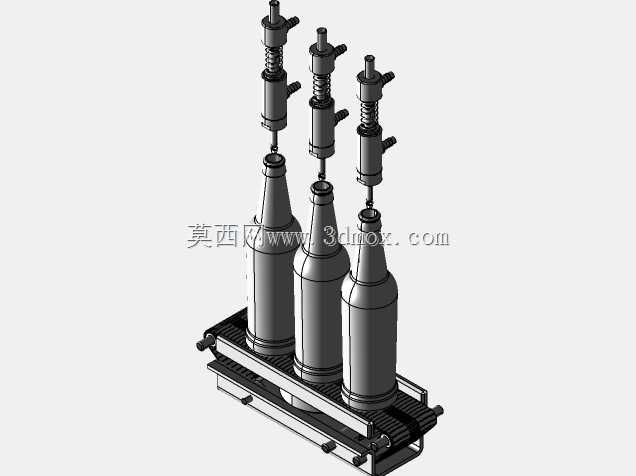

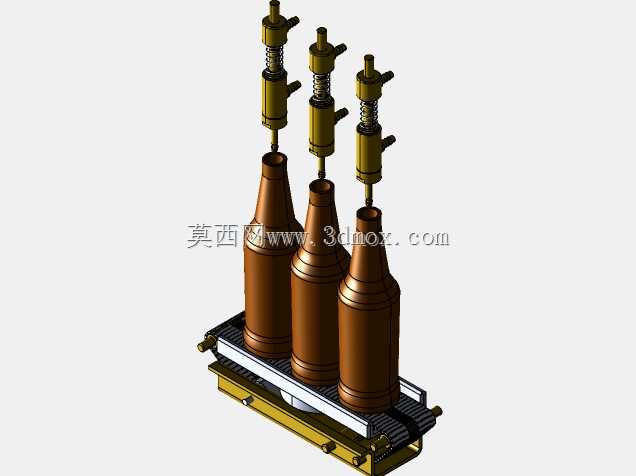

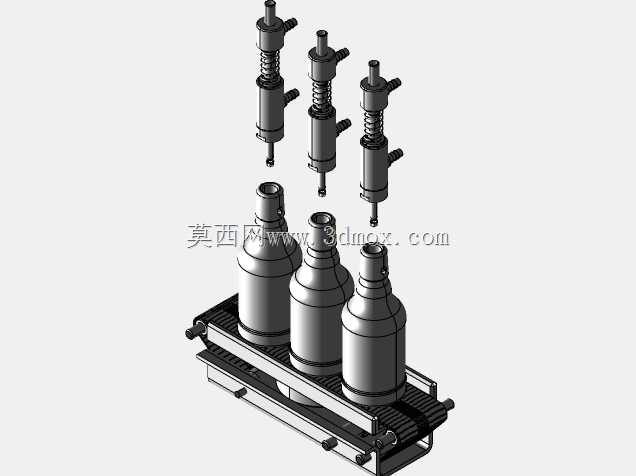

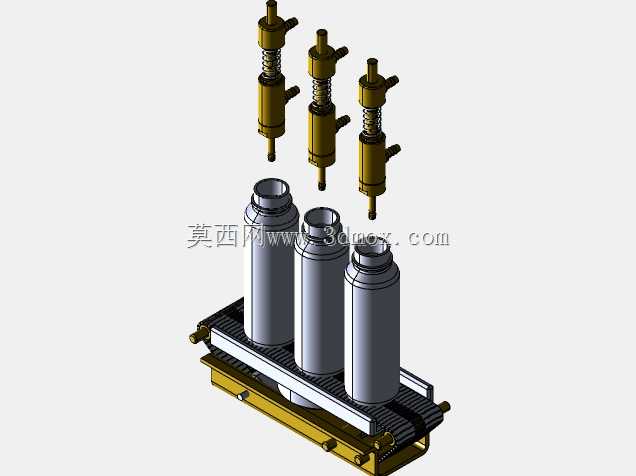

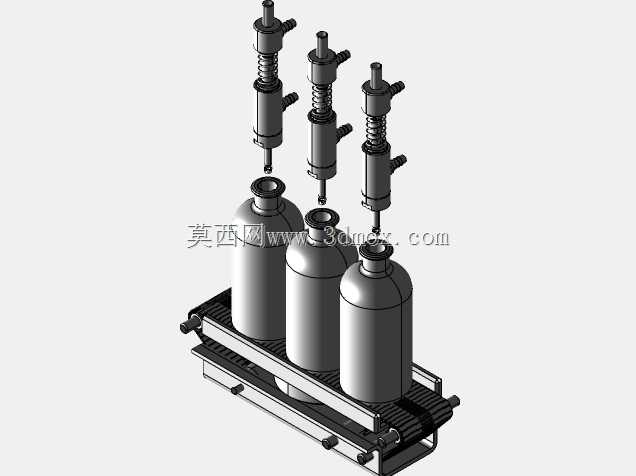

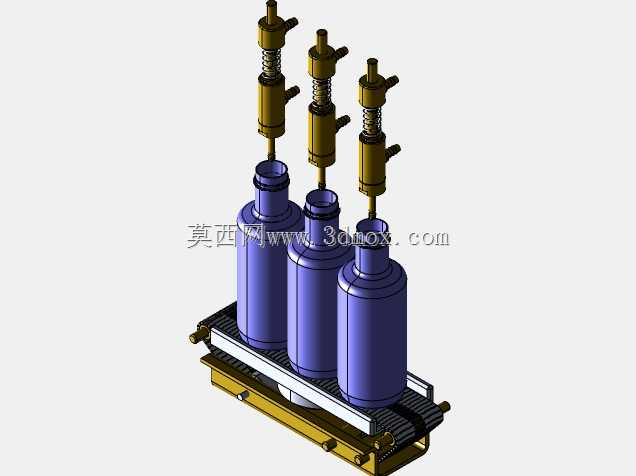

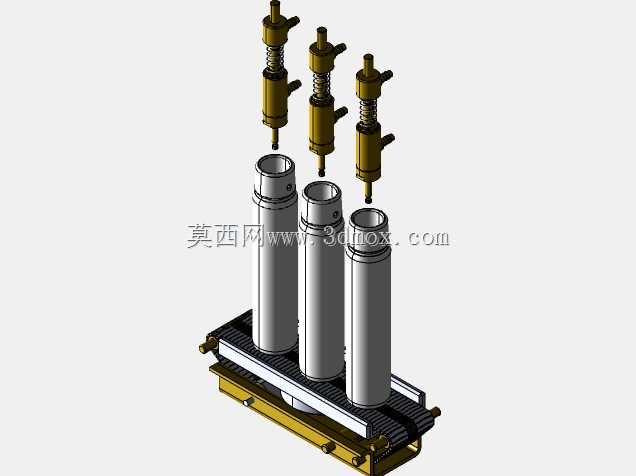

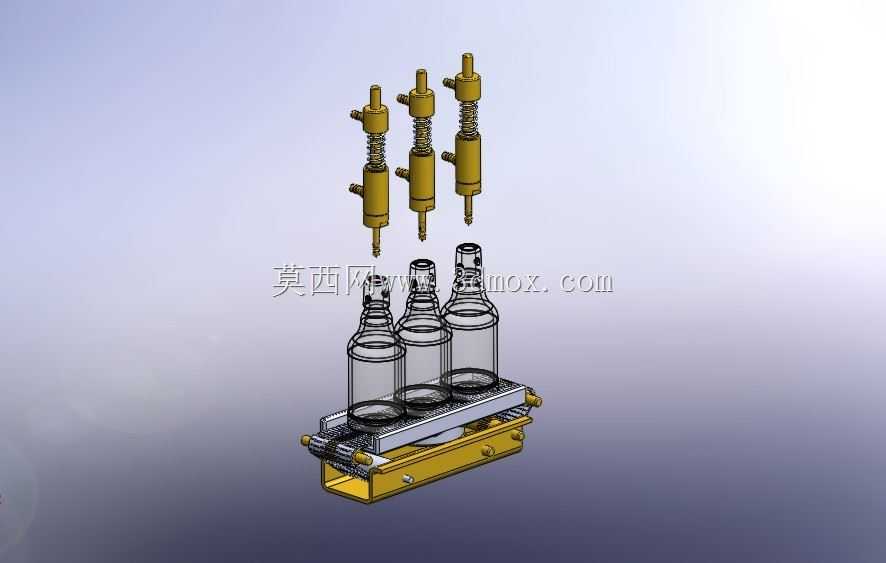

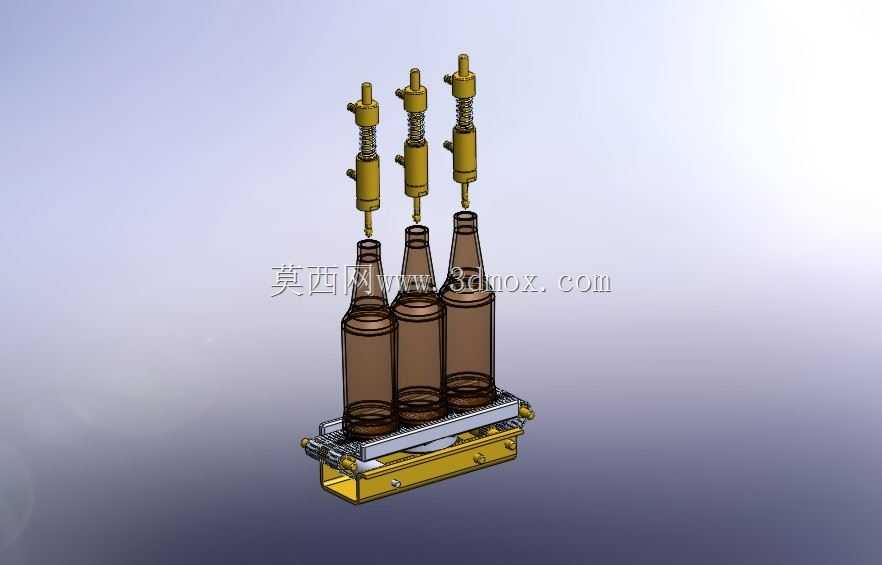

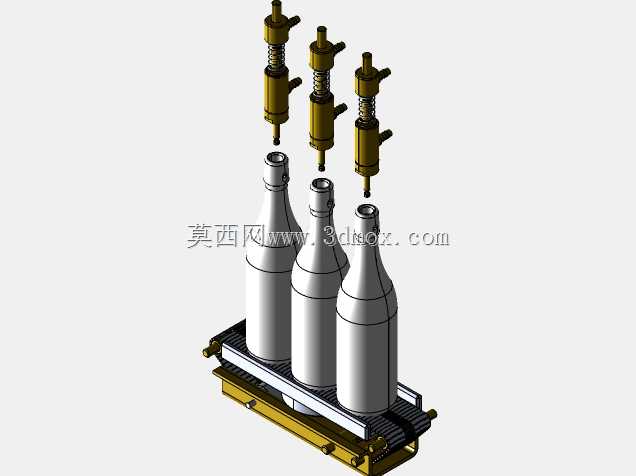

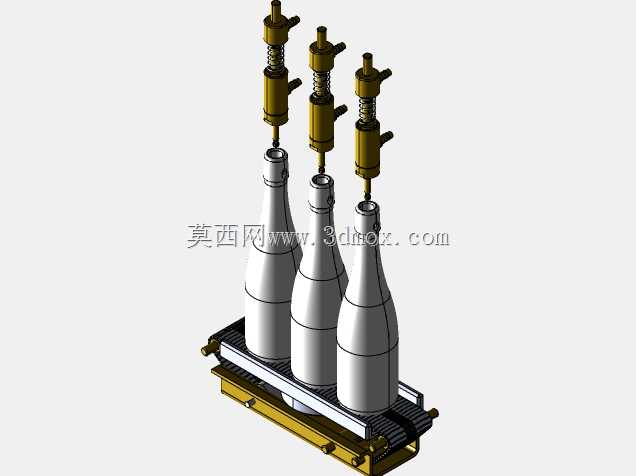

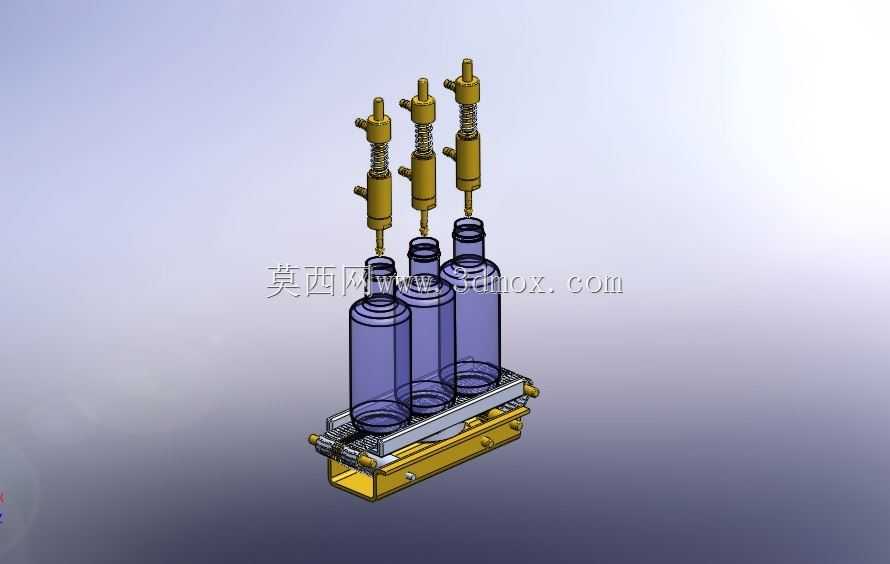

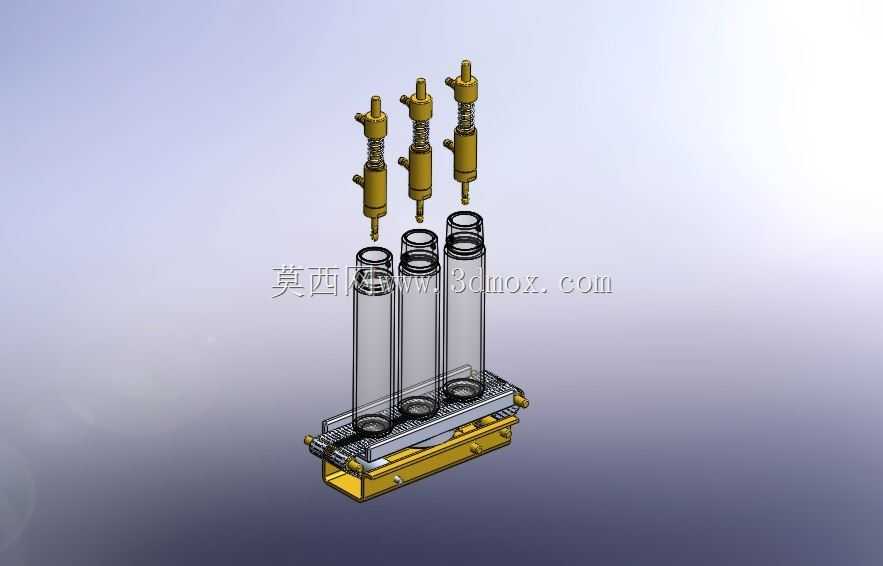

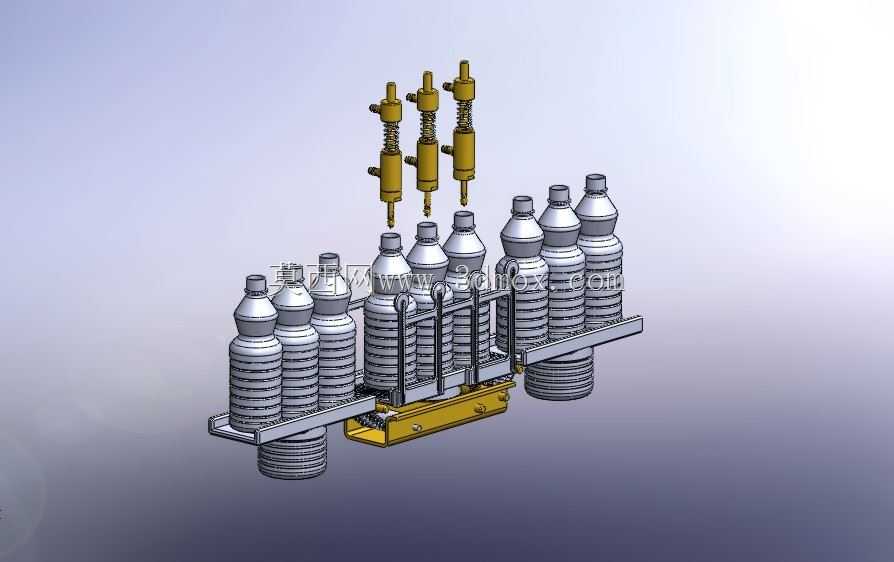

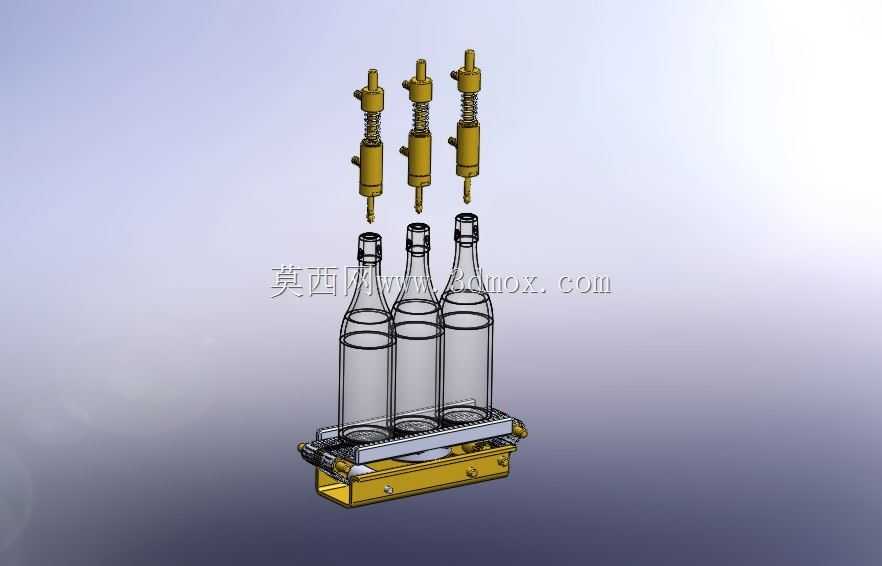

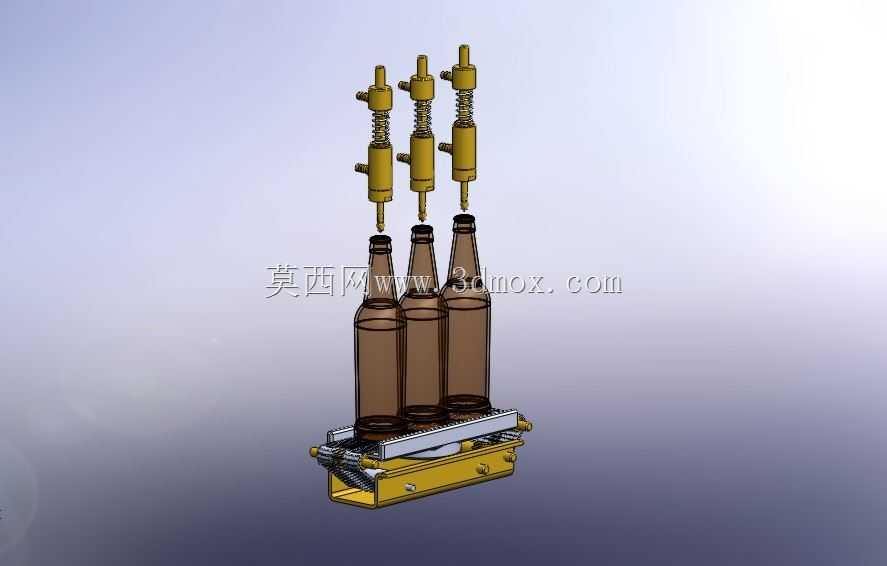

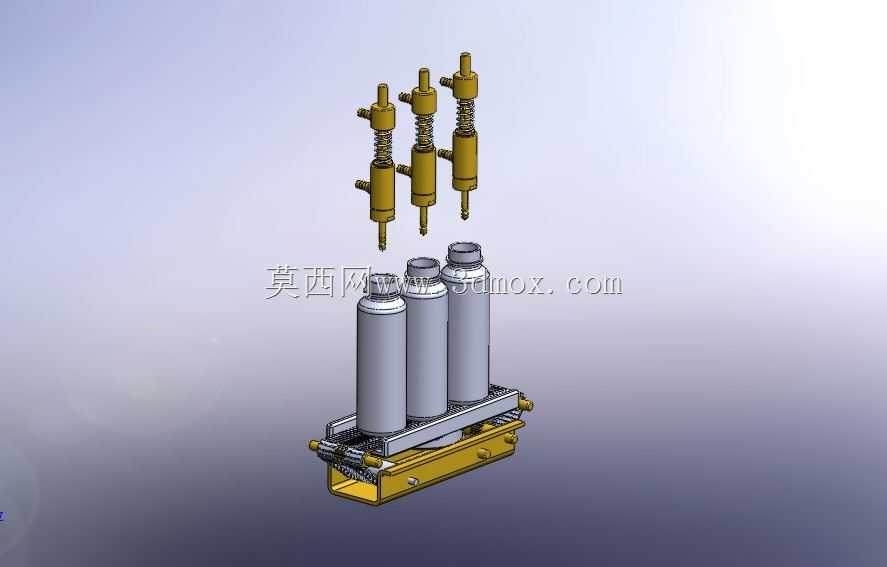

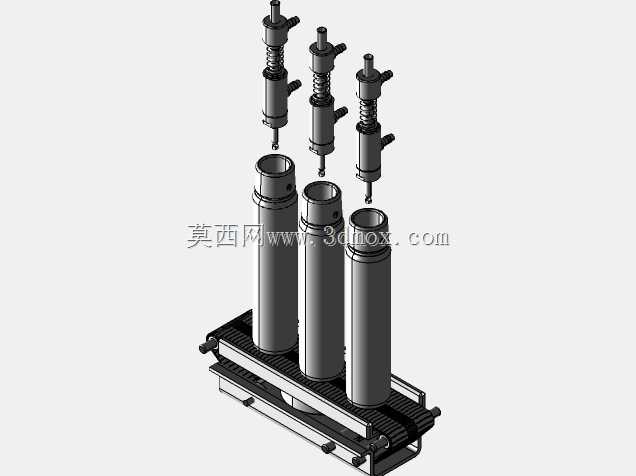

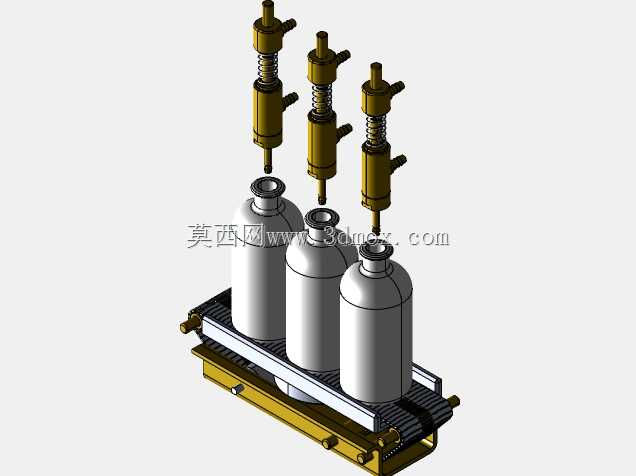

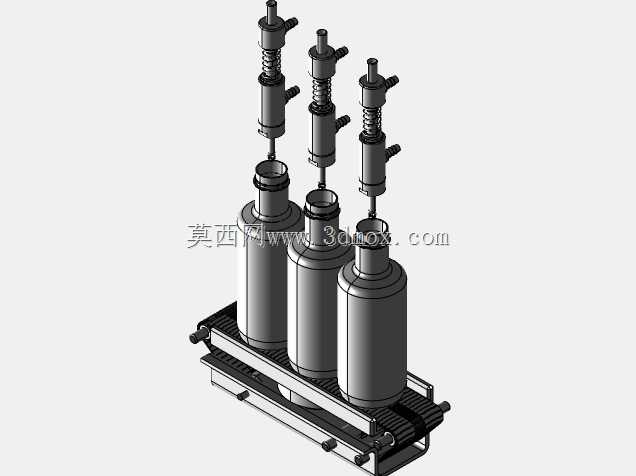

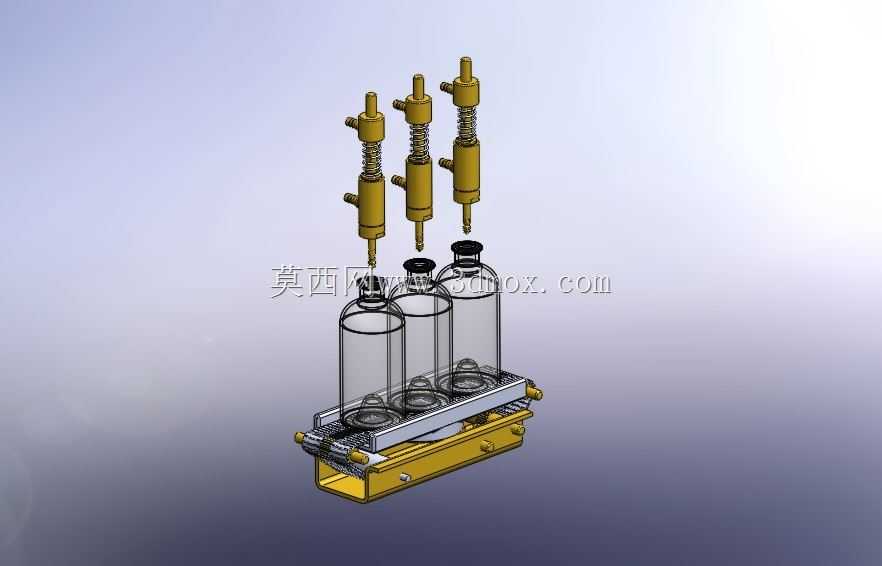

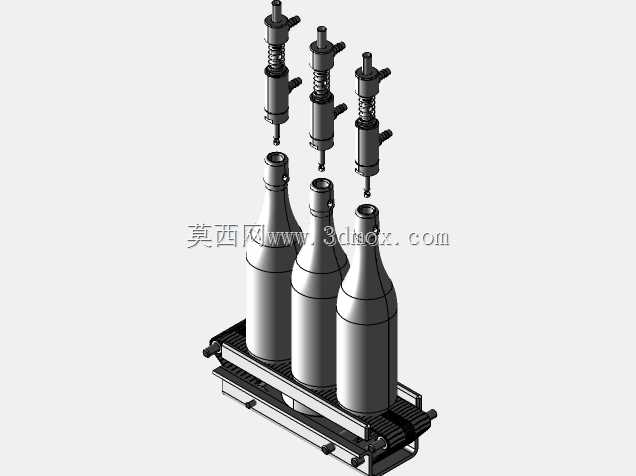

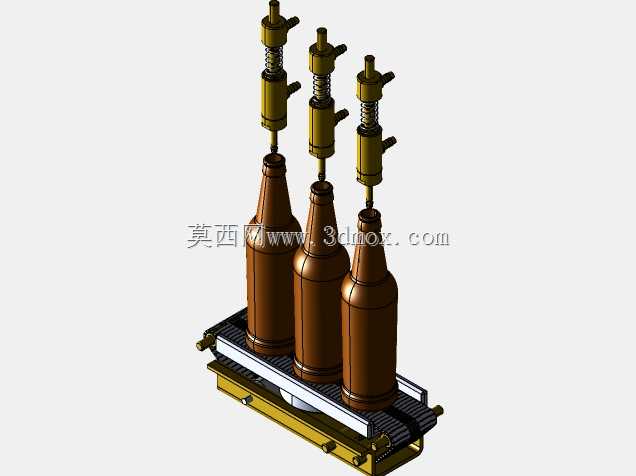

　　机构核心分为灌装执行单元与瓶体输送定位单元两部分，灌装头采用弹簧缓冲式结构设计，灌装阀杆外置复位弹簧，可在接触瓶肩或到达灌装深度位置时自动适配行程，避免刚性接触磕碰瓶体，同时适配不同高度规格的瓶型，无需每次换型时重新调整灌装头的固定高度，减少产线换型的调试时间。三个灌装头呈等间距排布，间距与输送线上的瓶体定位间距完全匹配，可实现三瓶同时灌装作业，相比单头灌装结构，同等输送速度下产能提升两倍以上。

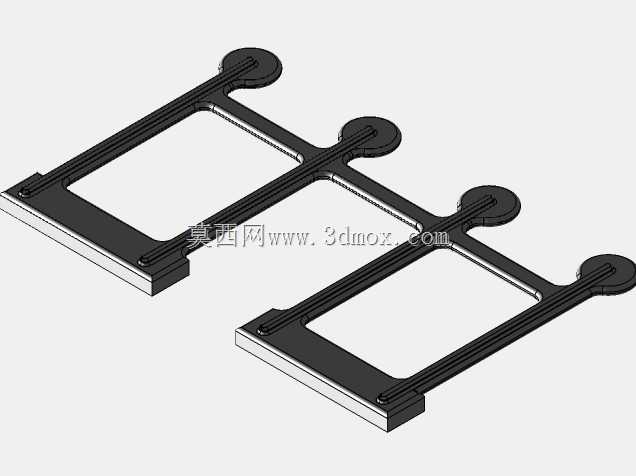

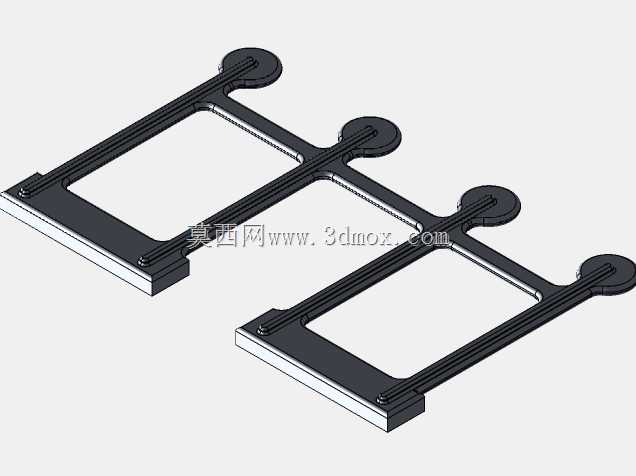

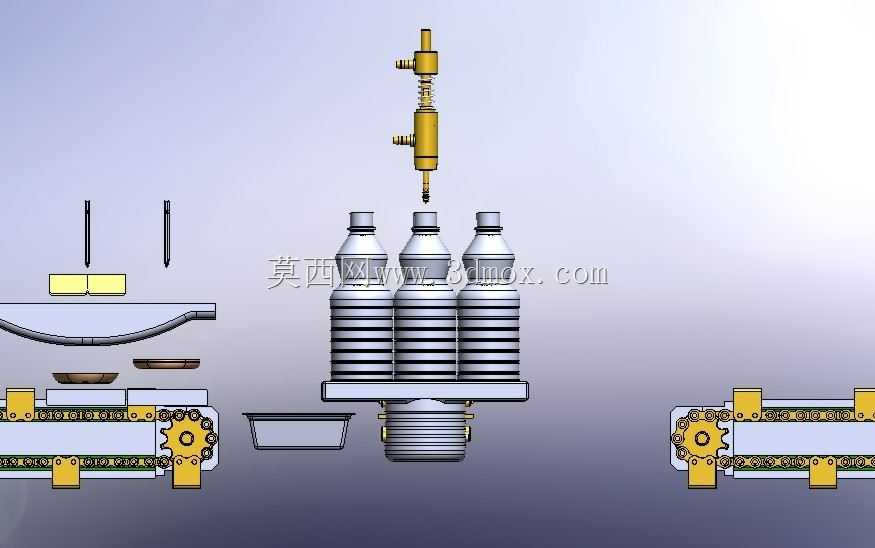

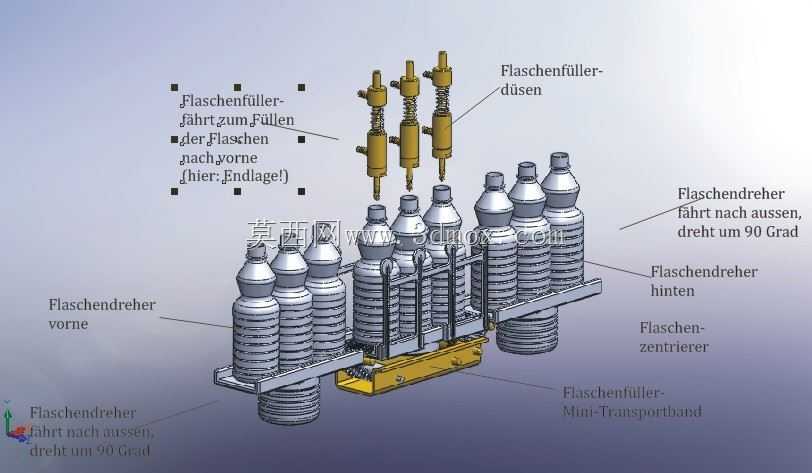

　　输送定位单元采用链板式输送结构，两侧设置可调式导向护栏，护栏间距可通过侧边的调节旋钮快速调整，适配不同瓶径的容器，从常规500ml小圆瓶到2L大容量瓶均可通过调整护栏间距实现稳定导向，避免瓶体在输送过程中偏移、倾倒。输送链板下方设置定位挡块机构，当瓶体输送到灌装工位时，挡块自动升起卡合瓶身底部，确保灌装头与瓶口的同轴度误差控制在允许范围内，避免灌装过程中物料洒漏，灌装完成后挡块自动落下，瓶体随输送线进入下一工序。

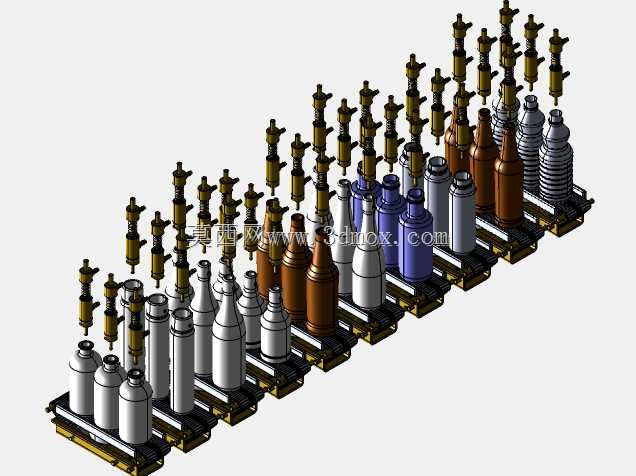

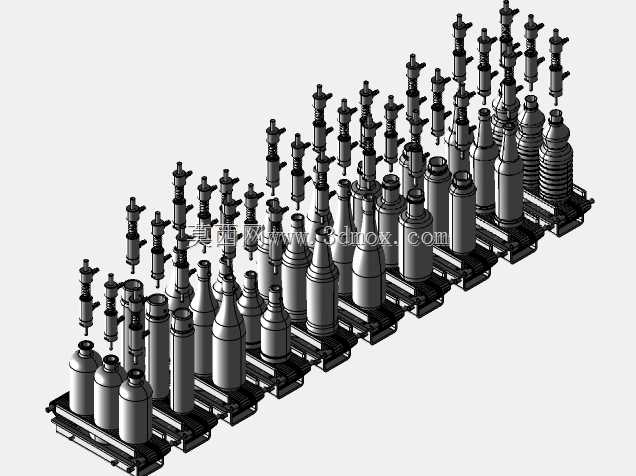

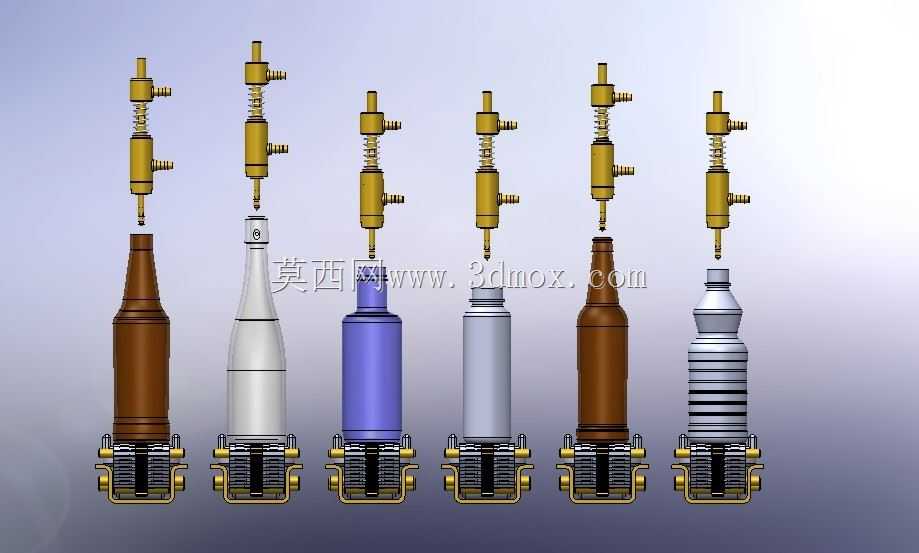

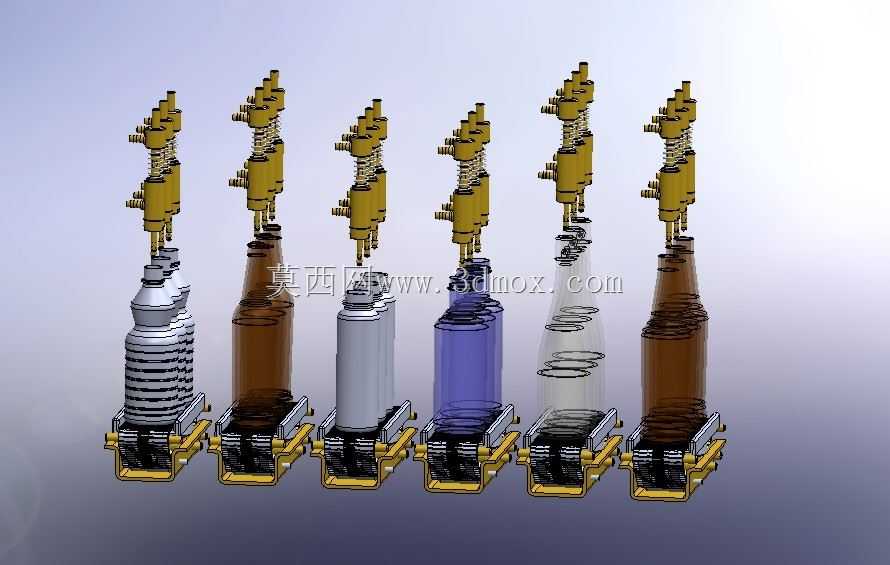

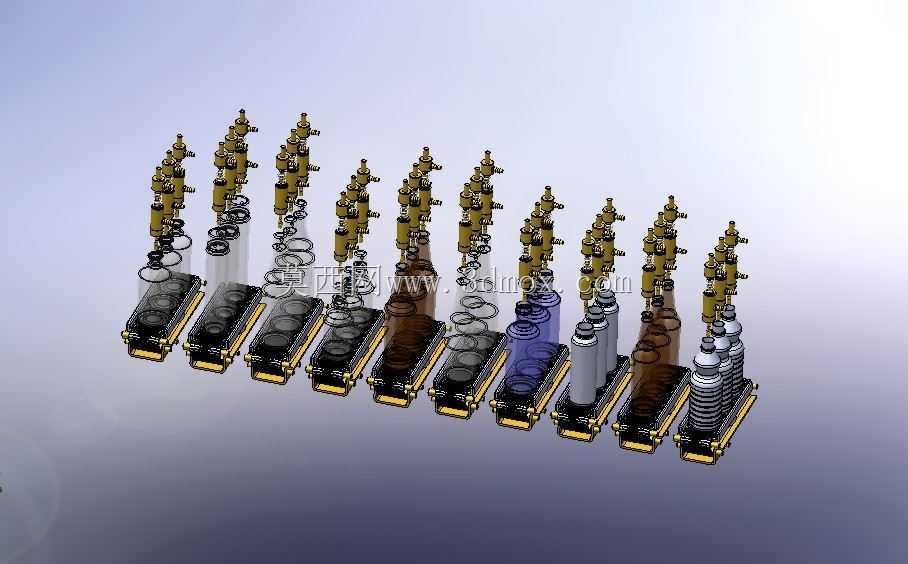

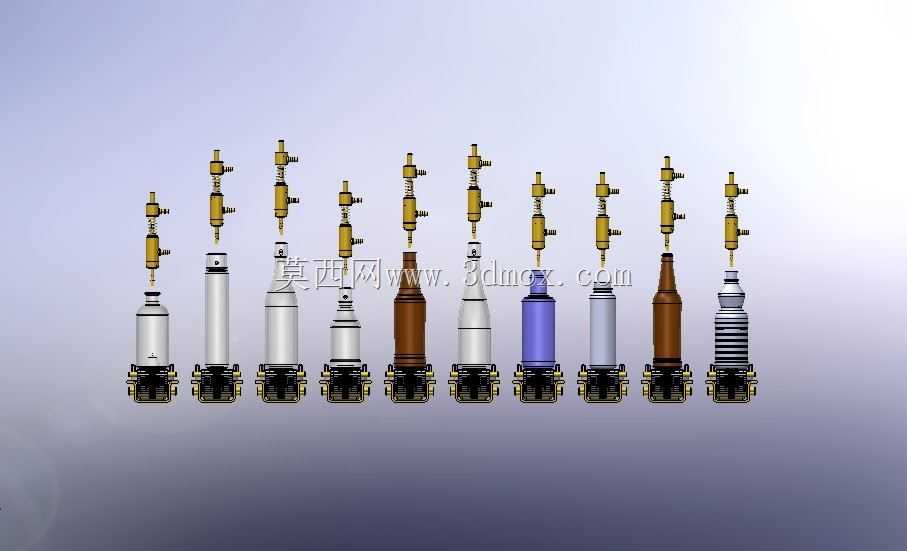

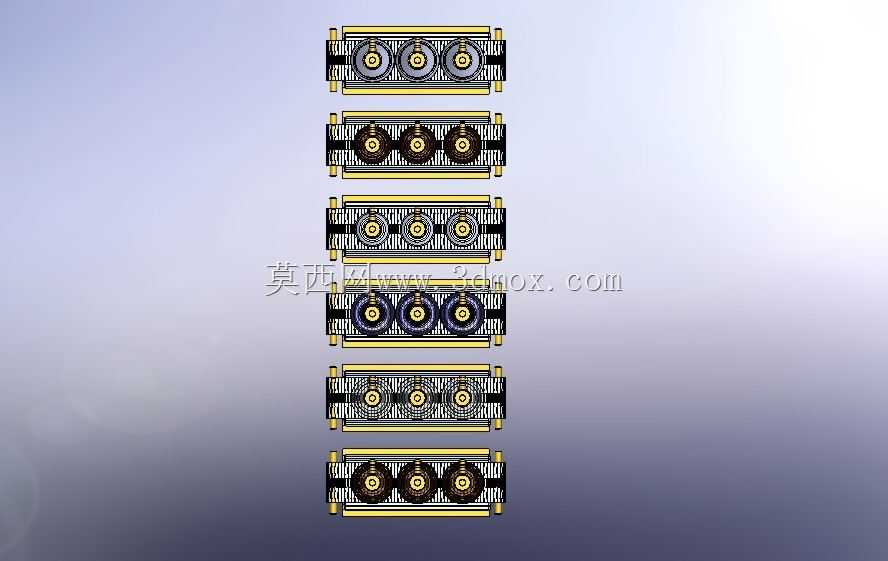

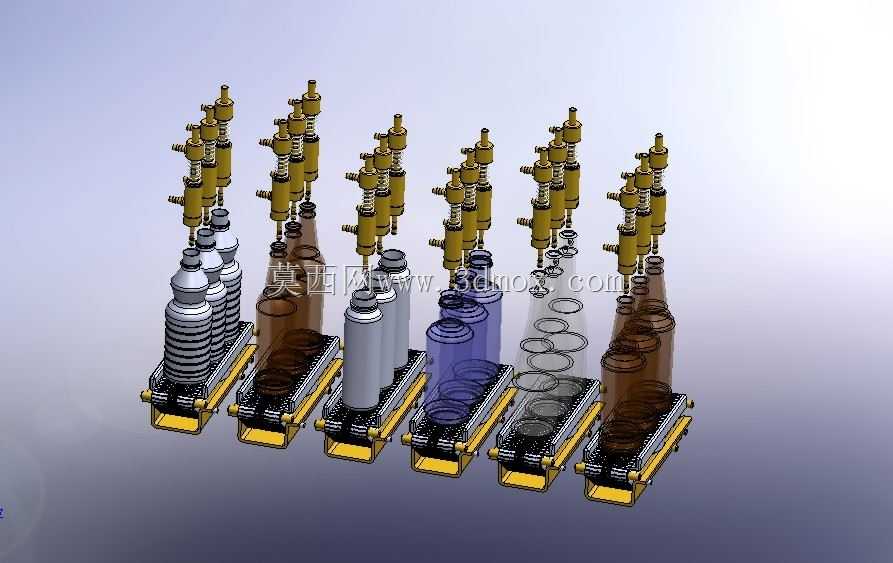

　　从安装边界来看，该机构整体采用模块化设计，输送段的安装基面可直接与车间现有输送线的机架对接，灌装头的安装支架预留标准安装孔位，可直接固定在现有产线的横梁上，无需重新搭建独立的支撑机架，单组三灌装头模块的横向安装尺寸控制在1.2米范围内，纵向输送方向的占用长度不超过0.8米，不会过多占用产线的现有空间。设计过程中充分考虑了不同瓶型的兼容性，针对常见的64mm、80mm、100mm瓶间距规格，可通过更换输送链板上的定位块、调整灌装头的安装间距实现快速适配，无需更换整套输送结构，降低生产企业的换型成本。

　　在功能实现逻辑上，该机构采用连续式作业模式，区别于间歇式灌装的启停冲击，输送线保持匀速运行，灌装头随瓶体同步移动完成灌装动作，灌装完成后快速复位等待下一组瓶体，整个过程无频繁启停带来的设备冲击，可降低设备运行故障率，同时提升灌装作业的平稳性，避免含气饮品在灌装过程中因晃动产生大量泡沫溢出。针对食品生产场景的卫生要求，所有与物料接触的部件均采用光滑圆弧过渡设计，无清洁死角，可直接配合车间的CIP清洗系统完成定期清洁消毒，符合食品接触设备的卫生设计规范。

　　实际选型应用时，可根据目标产能匹配对应数量的灌装头模块，单组模块适配的输送线速度范围为0.1m/s-0.3m/s，对应单头每小时1200-1800瓶的灌装产能，企业可根据自身产能需求灵活组合模块数量，无需直接采购整台大型灌装机，降低初期设备投入成本。同时该机构的结构零部件多采用标准件设计，导向轴、复位弹簧、输送链板等均为行业通用标准件，后期维护更换时无需定制特殊配件，可降低设备的后期维护成本与停机等待时间。
