CA6140车床用横拉杆液压油缸结构

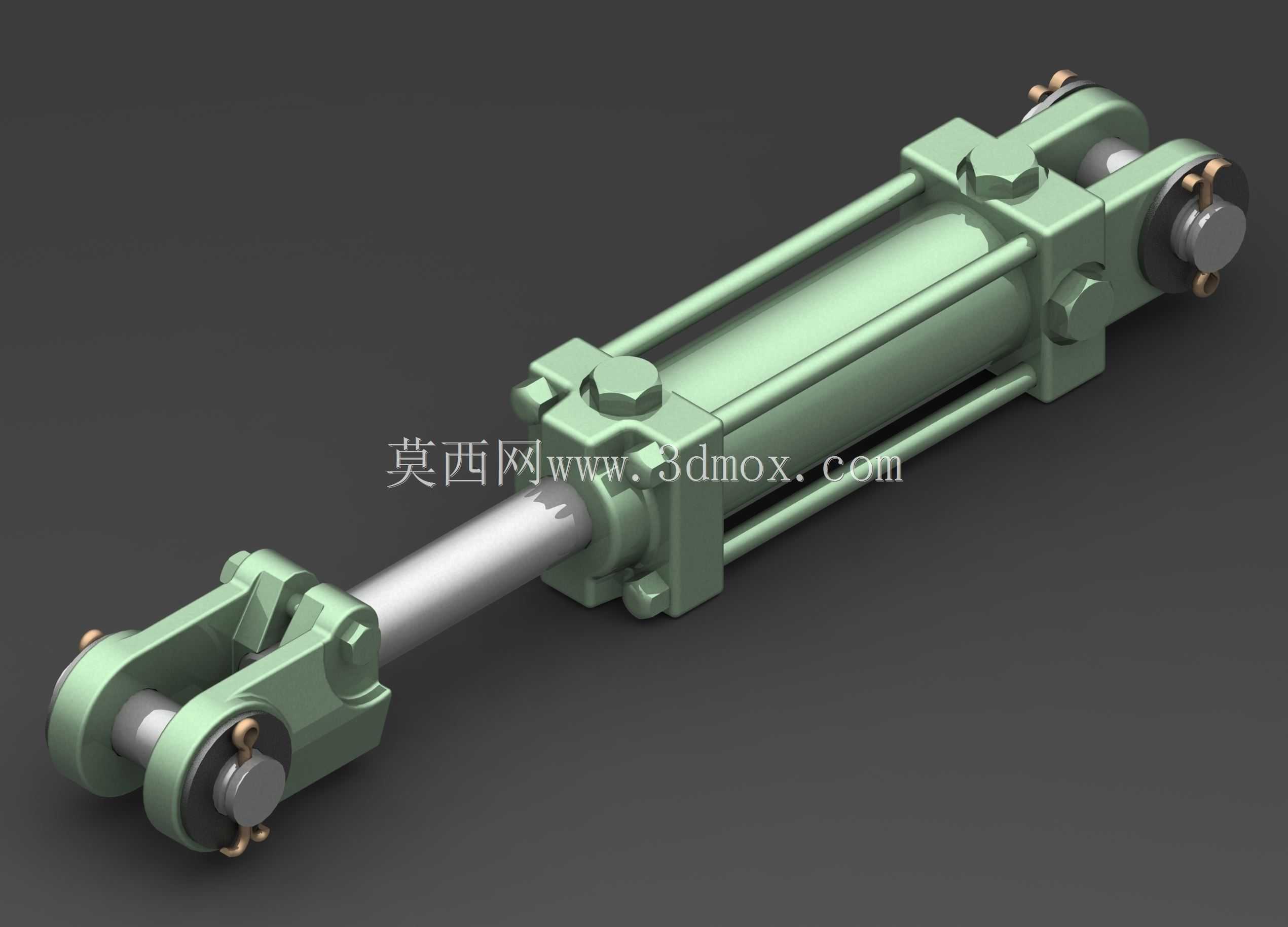

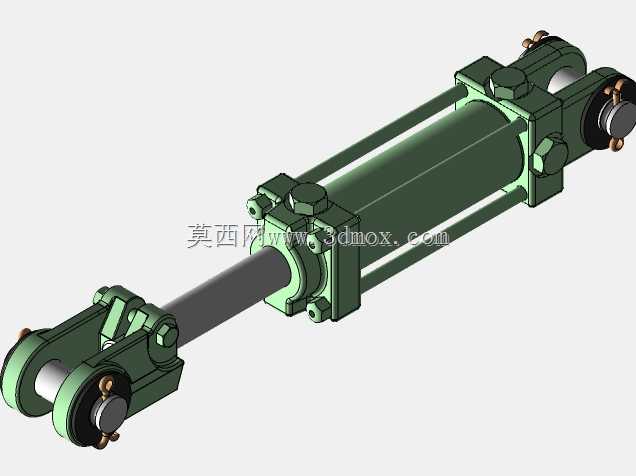

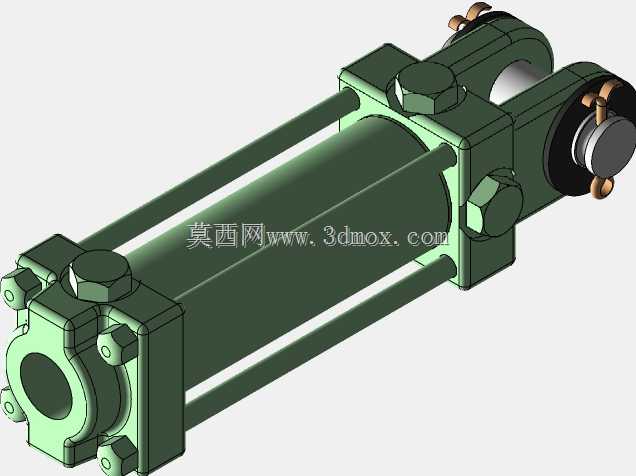

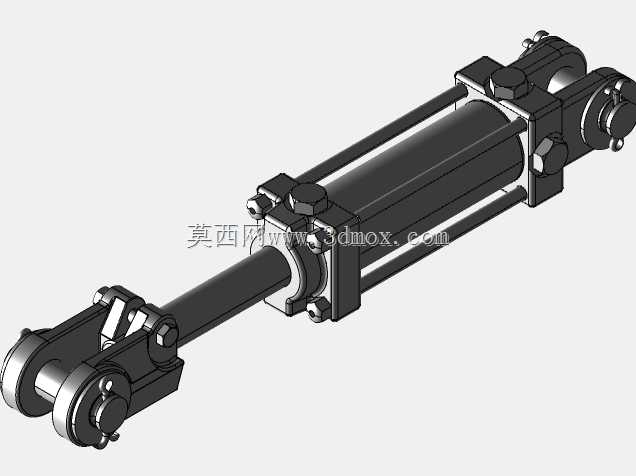

　　这款横拉杆结构的液压油缸，是CA6140普通车床液压改造与原厂液压配置机型里的核心执行部件，主要承担车床横拖板的进给驱动、工位锁紧以及辅助进给的动力输出职能，在普通车床的数控化改造场景、原厂带液压进给配置的CA6140机型中应用广泛，也可适配同规格其他卧式车床的横向进给机构改装需求。从结构设计逻辑来看，采用横拉杆式缸体锁紧结构，四根对称布置的合金钢拉杆贯穿缸筒两端的端盖，通过端部螺母施加预紧力实现缸筒与端盖的刚性连接，这种结构相比法兰连接式油缸，缸筒加工无需额外加工法兰安装止口与连接螺栓孔，加工工序更简化，同时拉杆对称受力能抵消油缸工作时的内压轴向力，避免端盖受偏载出现密封渗漏问题，在中低压液压系统的长期往复运行中稳定性更突出。

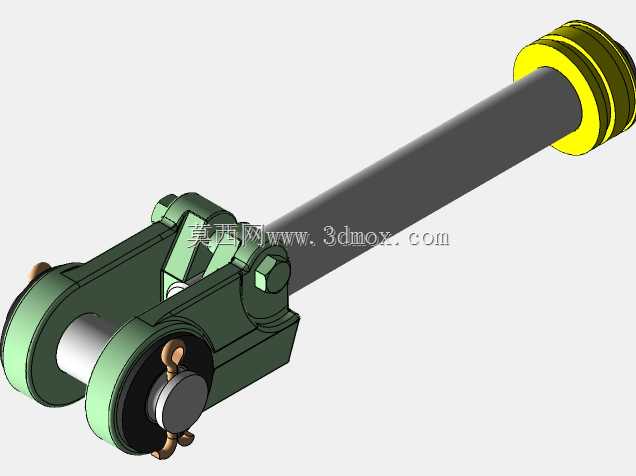

　　缸体两端的铰接式安装耳座，采用叉形结构配合带衬套的铰接销孔，安装时可通过销轴与机床床身的安装支座连接，允许油缸在工作过程中存在微小的角度摆动，抵消拖板进给过程中安装同轴度误差带来的径向附加力，避免活塞杆受侧向力导致密封件偏磨、杆体拉伤的问题。活塞杆端部同样采用叉形铰接接头，可直接与车床横拖板的驱动摆臂或者进给滑块连接，铰接点的间隙可通过端部的锁紧螺母调整，消除传动间隙带来的进给爬行问题。从安装边界尺寸来看，油缸缩回状态下的总长度适配CA6140车床横拖板下方的安装空间，不会与床身导轨、溜板箱部件产生运动干涉，活塞杆伸出的行程完全覆盖车床横向进给的全行程范围，满足车削加工时从最大外圆到中心孔的全范围进给需求。缸体表面做了氧化防锈处理，

　　适配车床加工车间多切削液、多金属粉尘的工作环境，避免长期使用出现缸体锈蚀影响外观与密封性能。密封结构采用组合式密封设计，活塞杆部位采用防尘圈+斯特封+O型圈的多级密封组合，既可以阻挡外部的金属切屑、粉尘进入缸体内部，也可以防止内部液压油外泄，端盖与缸筒的结合面采用O型圈静密封，在额定工作压力下无渗漏风险。进出油口布置在缸筒两端的侧面，采用标准管螺纹接口，可直接与机床液压站的供油管路连接，油道内部做了倒角处理，避免液压油流动时产生紊流导致的进给抖动问题。在实际使用场景中，这款油缸可替代原CA6140车床的机械进给丝杠结构，实现横向进给的无级调速，配合液压系统的压力调节阀可实现进给推力的灵活调整，在车削大余量工件、

　　强力切削时可提供足够的进给力，在精车加工时可通过节流阀调整进给速度，获得更优的表面加工质量。油缸的缓冲结构设置在行程两端，当活塞杆运行到行程末端时，端部的缓冲柱塞会插入端盖的缓冲油腔，通过节流小孔实现排油节流缓冲，避免活塞撞击端盖产生振动与噪音，延长油缸的使用寿命，同时减少机床进给时的冲击，提升加工工件的形位公差精度。设计过程中充分考虑了机床维修的便利性，横拉杆结构的油缸拆解时只需松开四根拉杆的端部螺母，即可拆分端盖、缸筒、活塞组件，更换密封件或者易损件时无需将整个油缸从机床上完全拆除，可大幅降低设备维护的停机时间。铰接耳座的衬套采用自润滑铜合金材质，长期使用无需额外加注润滑脂，适配机床加工时的连续运行工况，避免维护不及时导致的铰接点磨损卡滞问题。
