四驱车辆用双十字轴万向传动轴结构

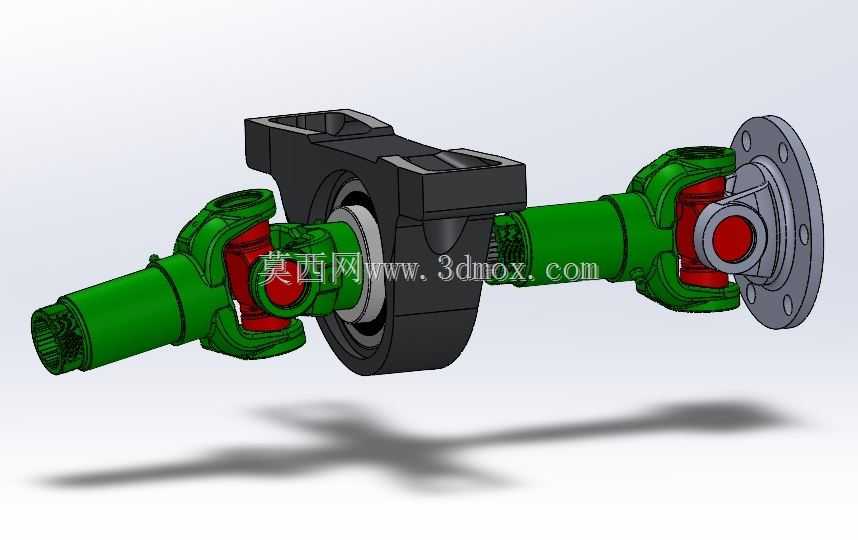

　　在硬派越野四驱车辆的底盘传动链路中，这类带中间支撑的双万向节传动轴，是解决动力输出端与驱动桥输入端轴线不共线问题的核心部件，尤其在非承载式车身的越野车型上，车架与车桥之间存在持续的相对跳动，固定角度的刚性联轴器完全无法适应这种动态的轴线偏移，必须依靠万向节的角度补偿能力来保证动力的连续传递。这套结构采用两端十字轴万向节搭配中间支撑轴承的布局，中间的支撑座通过橡胶衬套固定在车架横梁位置，用来承接传动轴的中段重量，同时缓冲车辆行驶过程中传动系统产生的径向振动，避免长轴系高速旋转时出现共振抖振的问题。从结构设计逻辑来看，两端的十字轴万向节采用等速布置方案，也就是两端万向节的叉面保持在同一相位，中间轴的两端夹角保持一致，

　　这样可以保证动力从变速箱输出端传递到后桥主减速器时，不会出现单万向节固有的转速波动问题，减少传动过程中的附加冲击载荷，提升传动系统的平顺性。十字轴的轴颈位置设计有滚针轴承结构，轴承外圈与万向节叉的安装孔过盈配合，轴颈端面配有止推垫片，既可以承受传动过程中的轴向窜动载荷，也能减少十字轴转动时的摩擦阻力，滚针轴承的密封结构采用双唇口橡胶油封，能在越野场景下阻挡泥水、沙尘进入轴承内部，延长部件在恶劣工况下的使用寿命。法兰端的连接结构采用端面齿配合螺栓紧固的方式，与后桥主减速器的输入法兰对接，端面齿的啮合结构可以传递更大的扭矩，同时保证连接的同轴度，避免法兰连接位置出现偏心导致的转动不平衡。另一端的花键轴结构可以沿轴向滑动，

　　适应车辆跳动过程中传动轴长度的动态变化，花键副采用渐开线花键设计，齿面接触应力分布均匀，承载能力比矩形花键更高，同时花键位置配有防尘套，阻挡泥沙进入花键啮合面造成磨损。从安装边界来看，中间支撑座的安装孔位需要与车架横梁的预装孔位完全匹配，支撑座的橡胶衬套预留了一定的径向调整量，可以补偿安装过程中出现的少量位置偏差，避免装配时产生额外的装配应力。传动轴的轴管部分采用空心薄壁钢管结构，在保证扭转强度的前提下尽可能降低自身重量，减少旋转过程中的转动惯量，提升传动系统的响应速度，轴管与两端万向节叉的连接采用二氧化碳气体保护焊焊接，焊接后需要做动平衡校正，在轴管特定位置焊接平衡块，保证传动轴在最高工作转速下的不平衡量控制在允许范围内，

　　避免高速行驶时出现整车抖动的问题。在实际越野场景中，当车辆通过交叉轴、炮弹坑等复杂路面时，前后桥的跳动行程会达到最大值，此时两端万向节的工作夹角会接近设计极限角度，这套结构的十字轴最大摆角可以满足大行程悬架的跳动需求，不会出现传动干涉或者扭矩传递中断的问题。中间支撑的橡胶衬套硬度经过匹配调校，既可以提供足够的支撑刚度，避免传动轴在大扭矩输出时出现过大的径向位移，也能有效过滤传动系统产生的高频振动，减少振动向车架的传递，提升整车的NVH表现。在结构建模过程中，需要重点关注十字轴与轴承的配合间隙、万向节叉的强度校核、中间支撑的刚度匹配，以及花键副的滑动行程是否满足悬架最大跳动量的需求，同时还要校核传动轴的临界转速，保证最高工作转速低于临界转速的0.7倍，避免出现共振失效的风险。对于四驱车辆的传动系统改装或者维修替换场景，这类万向传动轴的尺寸参数需要与原车的传动布局完全匹配，包括两端连接法兰的螺栓孔分布圆直径、花键的模数与齿数、中间支撑的安装位置高度、传动轴的最短与最长工作长度，任何一个参数的偏差都可能导致装配失败或者传动系统异常磨损。
