车门用螺栓式插销锁具结构设计

　　这类螺栓式插销锁常应用在工程车辆、货运车辆的舱门、侧开式车门以及设备检修门的锁闭场景中，核心作用是在门体闭合后提供可靠的轴向锁止力，避免车辆行驶过程中因振动、冲击导致门体意外开启，相比卡扣式锁具，螺栓插销的结构抗剪切能力更强，能承受更大的横向载荷，适配需要频繁启闭、且对锁闭可靠性要求较高的使用场景。

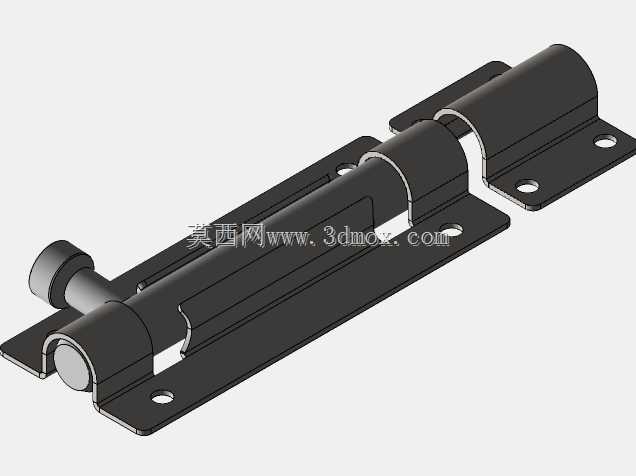

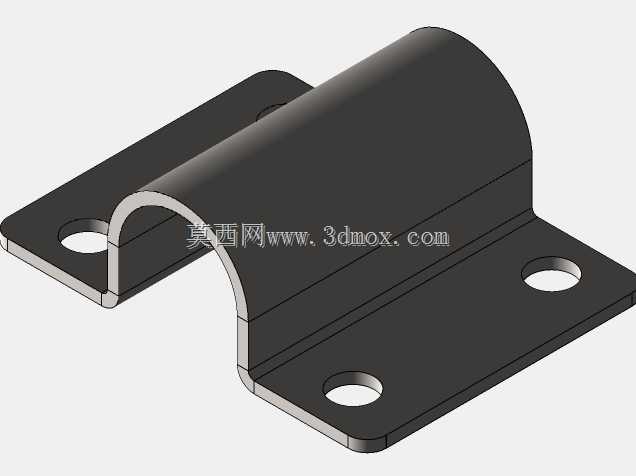

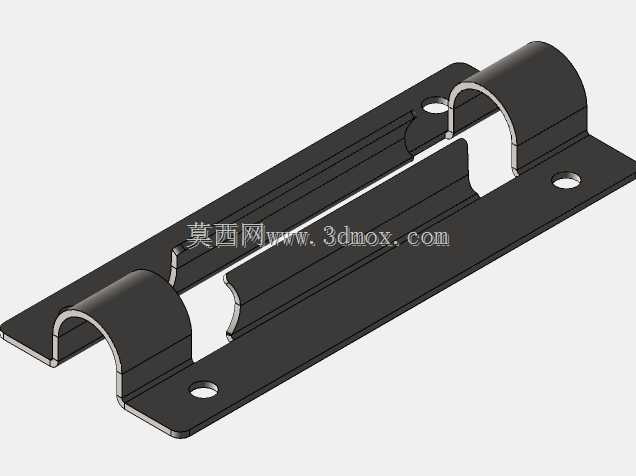

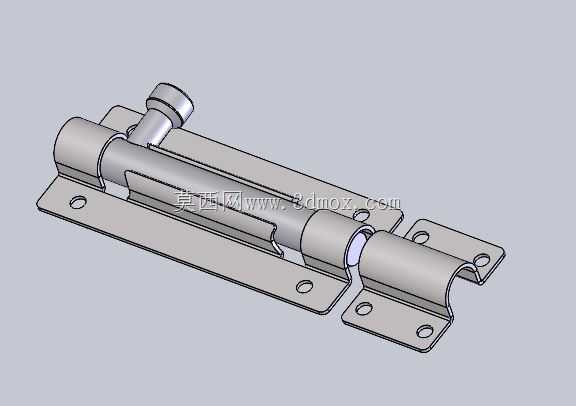

　　从结构组成来看，整套锁具包含固定在门框侧的锁座、安装在门体侧的插销导向套、滑动锁栓以及端部限位结构，锁栓采用圆柱光轴设计，表面做光滑处理以降低滑动过程中的摩擦阻力，导向套设置两处支撑点位，保证锁栓伸缩过程中不会出现卡滞、偏斜的问题，锁座的开口处做了圆弧导入设计，即使门体闭合存在少量位置偏差，锁栓也能顺利滑入锁座完成锁止，不需要操作人员反复对位调整。

　　设计过程中首先要确定锁栓的有效行程，行程过短会导致锁止深度不足，受振动后容易脱出，行程过长则会增加操作时的推拉距离，同时占用更多门体安装空间，常规车载场景下锁栓的有效插入深度不小于15mm，配合导向套与锁栓之间0.1-0.2mm的间隙配合，既能保证滑动顺畅，又不会出现过大的旷量。安装板的厚度根据使用场景的载荷等级调整，常规轻型车门使用2mm厚冷轧钢板冲压成型即可，重型工程车辆舱门则会选用3mm以上厚度的钢板，安装孔位设计成长圆孔，允许安装时存在±2mm的位置调整量，抵消门体与门框焊接、装配过程中产生的位置误差，降低现场安装的对位难度。

　　锁具的所有外露边缘都做了倒圆角处理，避免操作人员启闭时划伤手部，插销的端部设置了一体式的推拉手柄，手柄与锁栓采用过盈配合加铆接的方式固定，承受反复推拉载荷也不会出现松动脱落。锁座的安装面与导向套的安装面设计在同一平面基准上，安装时只需要保证两个部件的同轴度在0.5mm以内，就能保证锁栓伸缩无卡滞，不需要额外做配磨调整。

　　在实际选型应用中，需要根据门体的重量、行驶工况的振动等级确定锁栓的直径，轻型乘用车辅助舱门使用8mm直径锁栓即可满足强度要求，重型货运车辆的侧门则需要选用12mm以上直径的锁栓，必要时还可以在锁栓上加装挂锁孔位，实现外挂锁具的二次锁止，提升防盗性能。整套结构没有复杂的弹性零件、传动零件，故障点极少，即使在多粉尘、淋雨的户外工况下，也只需要定期在锁栓表面涂抹少量润滑脂，就能保证长期顺畅使用，维护成本极低。

　　建模过程中需要重点关注导向套与锁栓的配合公差、锁座导入角的角度参数，导入角一般设置为15度，过大的导入角会降低锁止的有效接触面积，过小则无法起到对位导入的作用。安装板上的固定孔中心距需要匹配常用的车载门体安装标准，孔位边缘做沉孔设计，让安装螺栓的头部完全沉入板件内部，不会突出表面刮蹭货物或者操作人员。整套装配体的所有零件都采用常规机械加工工艺即可生产，冲压件占比超过80%，适合批量生产，成本可控，同时零件的互换性强，后期维护更换配件不需要复杂的适配调整。
