公制螺纹检测环规精密三维设计

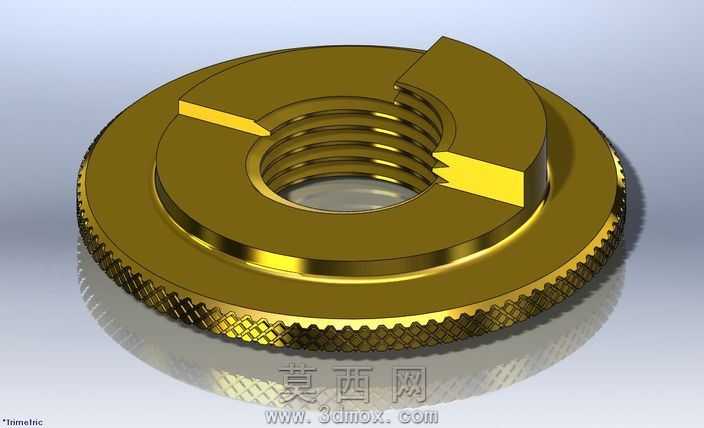

本作品为公制螺纹检测环规的三维设计成果，整体采用回转体对称结构建模，建模过程中严格遵循公制螺纹量规的公差标准，先通过草图绘制环规的外轮廓基准曲线，对外缘滚花部分采用阵列特征完成防滑纹理的构建，滚花纹理的齿形、间距均参照实际五金量具的加工参数设置，保证模型还原真实产品的握持防滑属性。内孔螺纹部分采用螺旋扫描特征生成标准公制螺纹牙型，对通端、止端的牙型公差带进行参数化约束，确保螺纹检测的功能逻辑在模型中得到准确体现。模型的缺口结构按照实际环规的调节开槽结构设计，通过拉伸切除特征完成开槽造型，开槽边缘的倒角、过渡圆角均按照机械加工的工艺要求设置，避免出现不符合实际生产的锐边结构。材质渲染阶段选用黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质量具的金属光泽与表面质感，对螺纹牙型、滚花边缘的光影进行细化调整，突出结构的细节层次。设计过程中优先保证环规的功能结构准确性，所有尺寸参数均参照现行螺纹量规国家标准设定，既还原了实体环规的外观形态，也完整呈现了其内部螺纹结构、外部防滑结构、调节开槽的装配与功能逻辑，可作为量具类产品设计参考、机械测量教学演示的数字化素材，模型的结构拆分合理，各特征参数可编辑，能够根据不同规格的公制螺纹需求快速调整尺寸参数，衍生适配不同检测需求的环规模型。
