L298N汽车电机驱动控制模块结构设计

　　在智能小车、小型移动机器人的动力控制场景中，电机驱动模块是衔接主控单元与执行电机的核心枢纽，本次呈现的L298N驱动模块结构，完全围绕车载小型直流电机的驱动需求完成结构布局。从实际应用来看，这类模块常被搭载在教学实训小车、小型巡检移动平台、简易AGV原型设备上，负责接收主控板输出的弱电平控制信号，转换为足以驱动直流电机运转的强电输出，同时实现电机正反转、调速的控制逻辑。

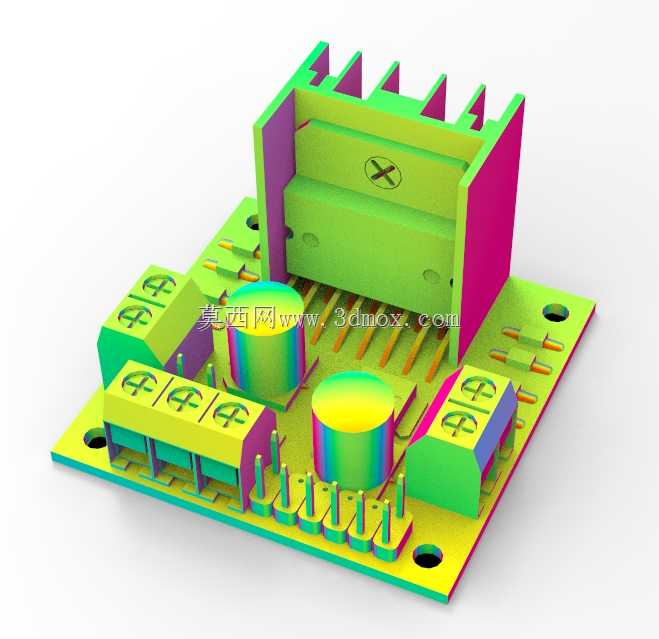

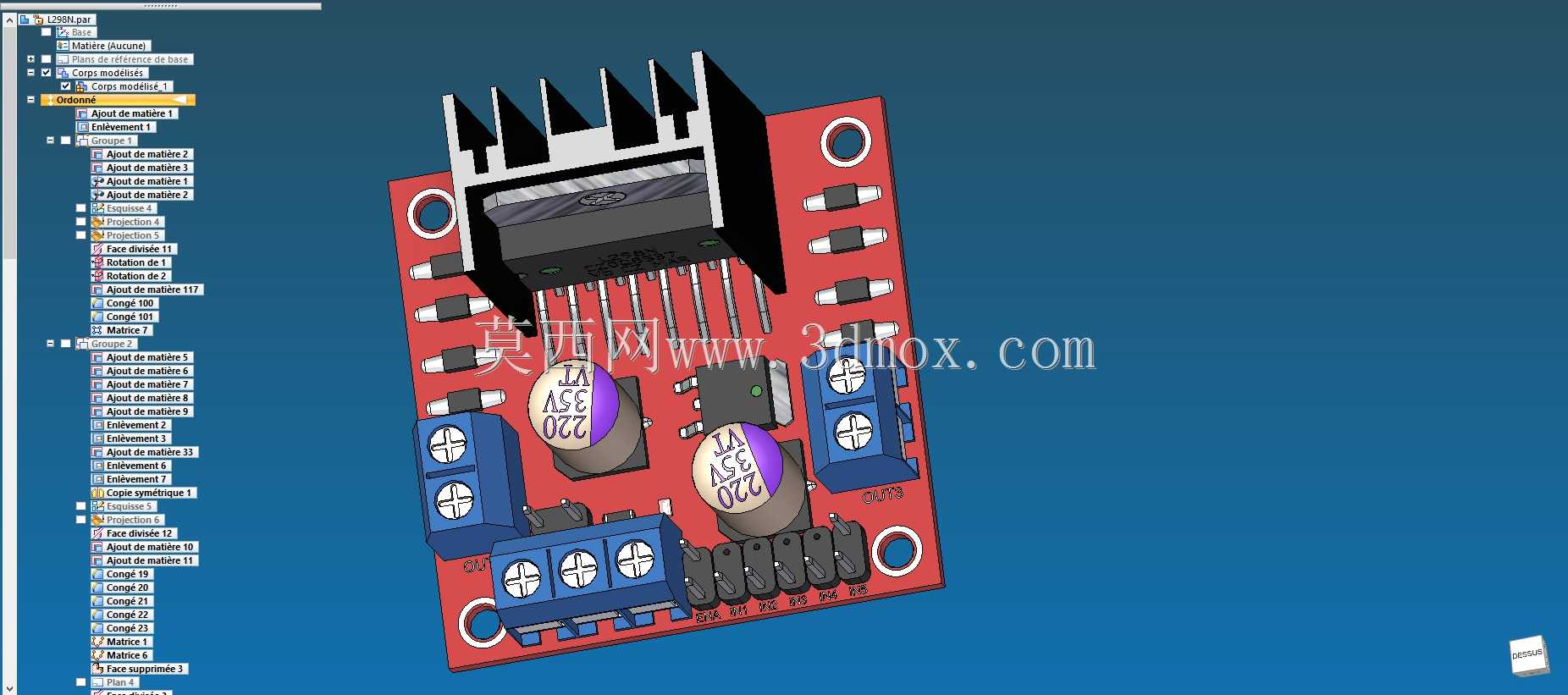

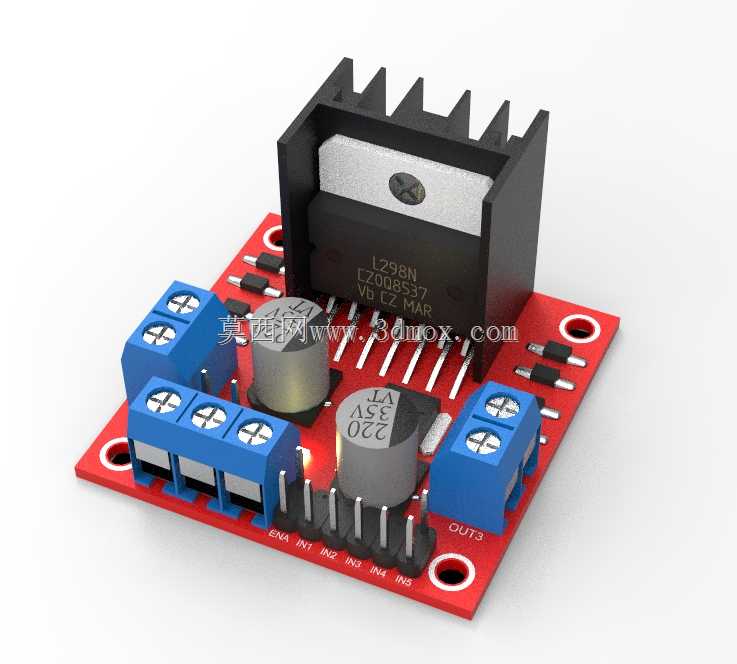

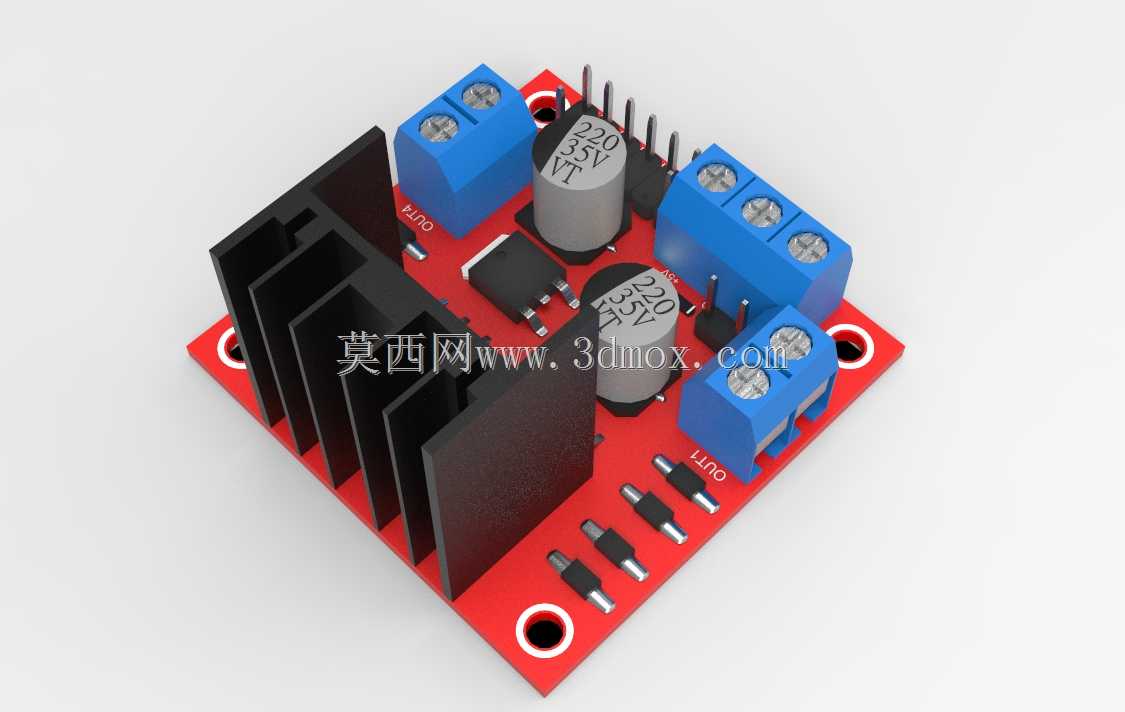

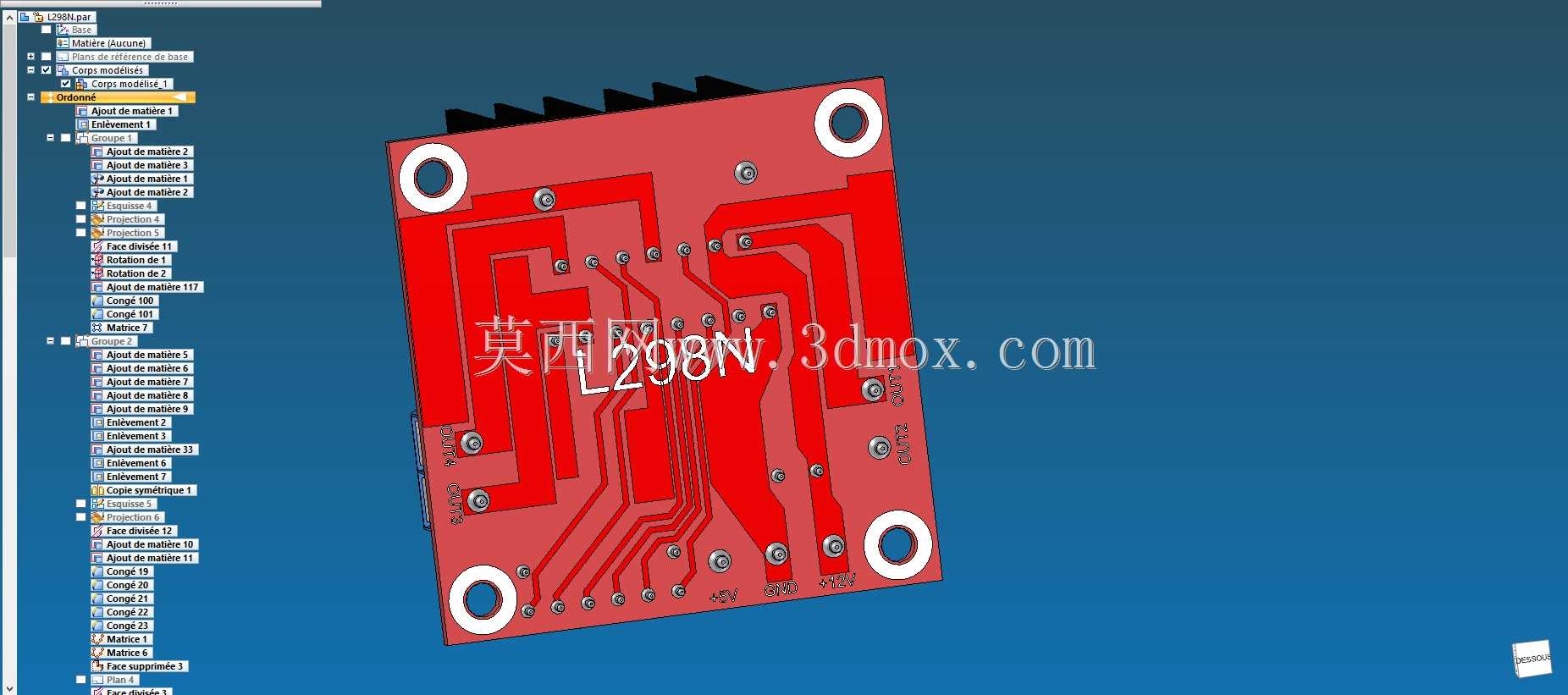

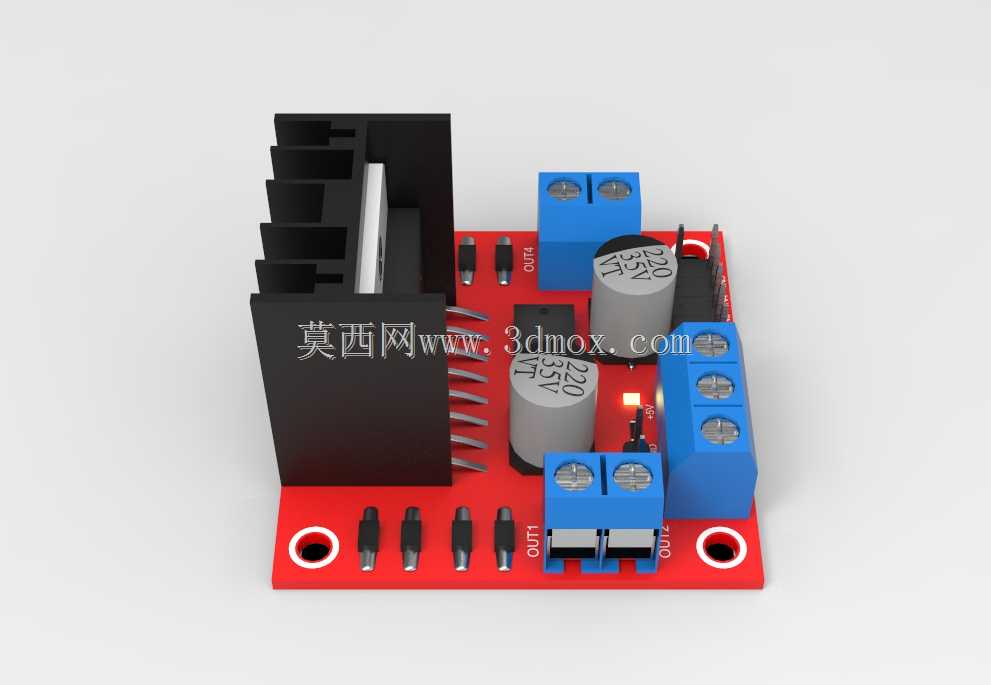

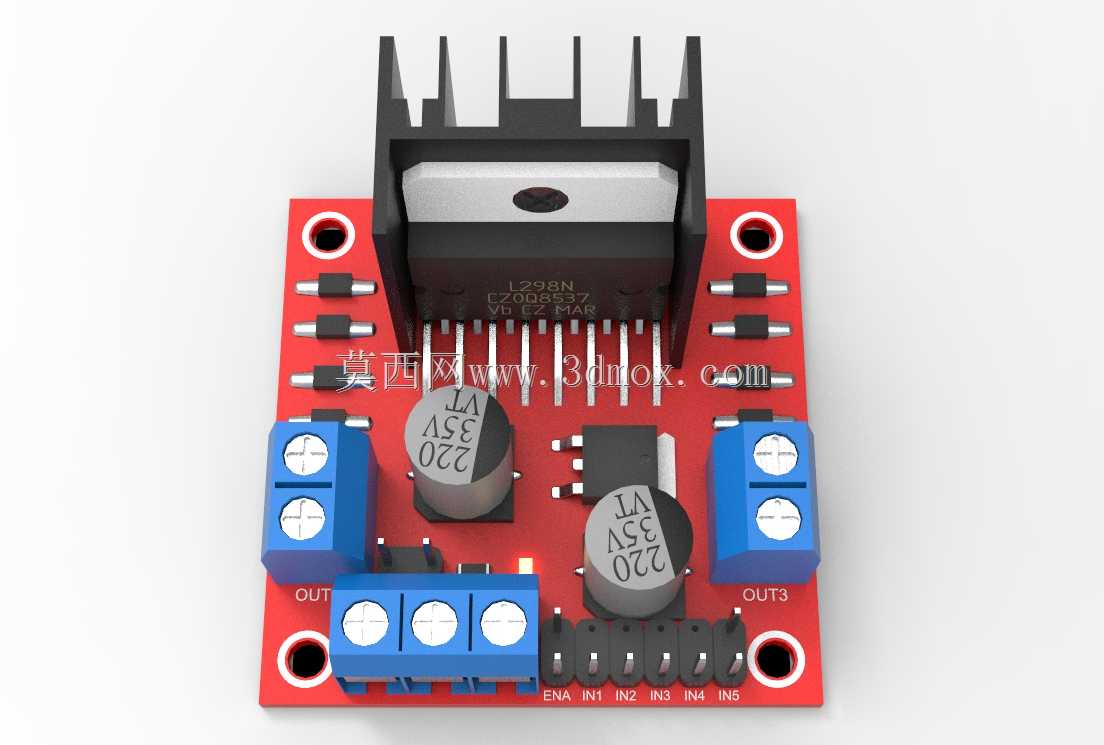

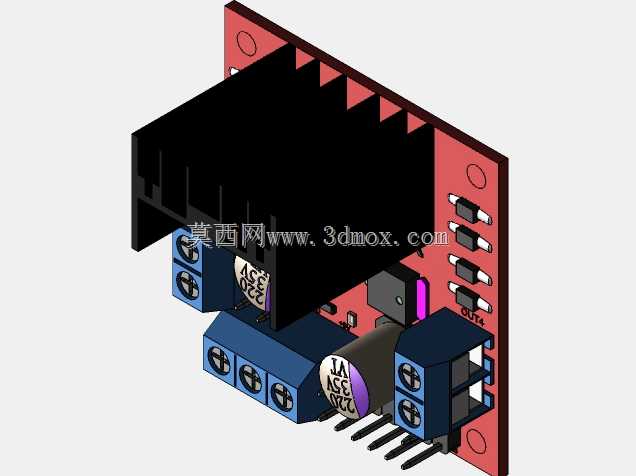

　　模块的核心功能依托L298双H桥驱动芯片实现，结构设计上首先考虑了芯片的散热需求，在芯片背部预留了标准散热片安装位，配套的黑色铝制散热片通过卡扣与芯片本体紧密贴合，能够在模块满负载驱动两路电机持续运转时，快速导出芯片工作产生的热量，避免过热触发芯片过温保护，保障长时间运行的稳定性。电路板采用红色FR-4玻纤板材制作，板层走线按照大电流回路与信号回路分离的原则布局，电机动力输出的走线做了加宽处理，能够承载单路最高2A的持续工作电流，峰值电流耐受能力可达3A，满足小型直流电机启动瞬间的大电流冲击需求。

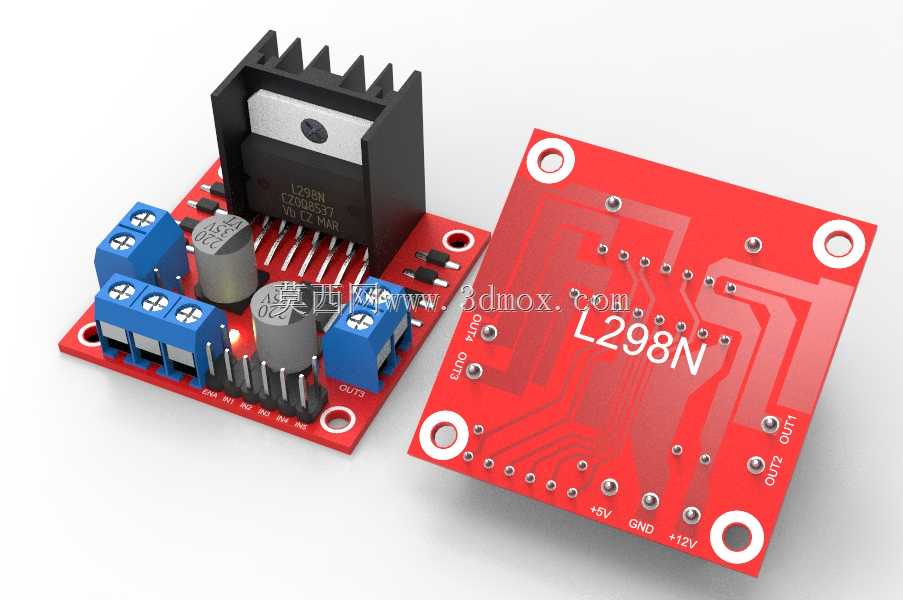

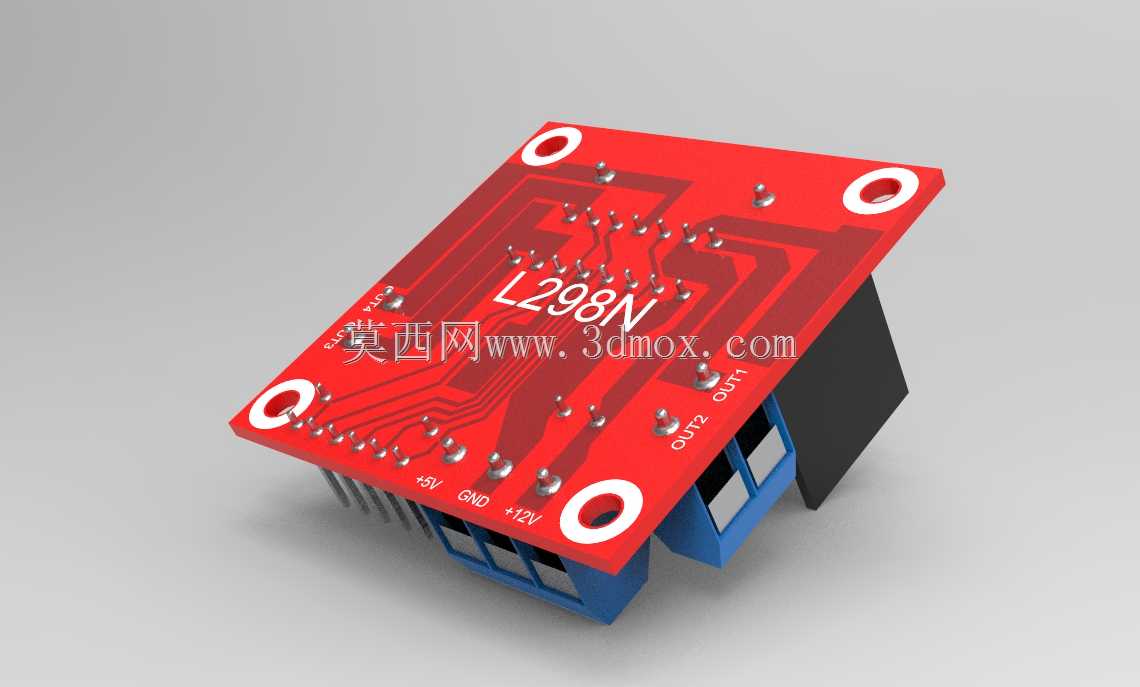

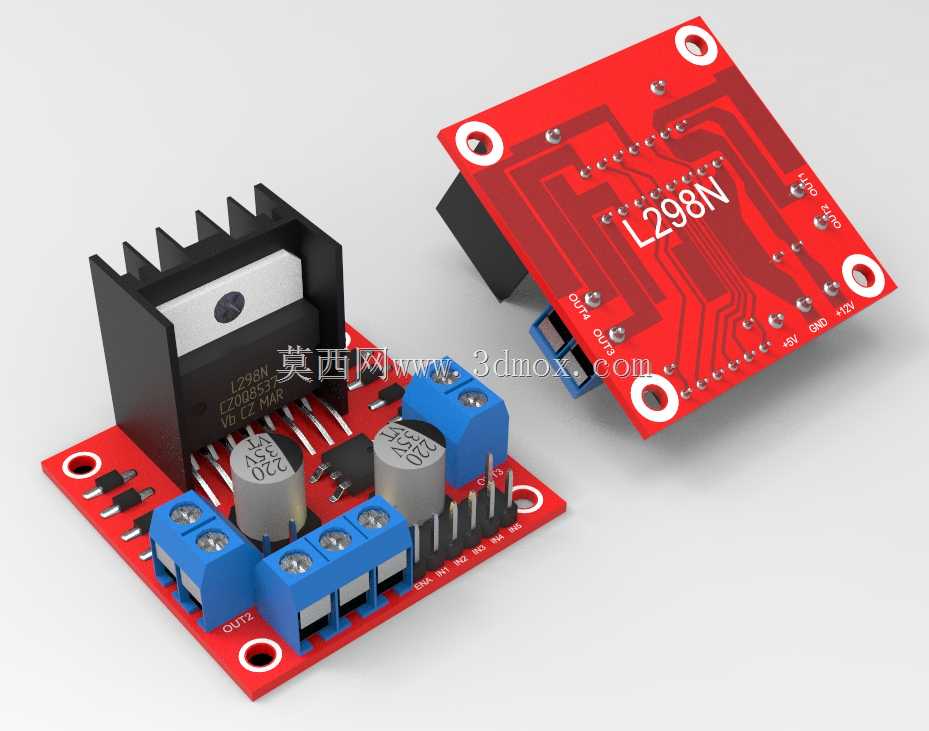

　　板载的元件布局充分考虑了实际接线与安装的便利性，板边设置了四个带金属衬套的安装孔，孔径适配M3规格的固定螺丝，安装孔的位置分布在电路板四个角，安装时不会与板上元件产生干涉，可直接固定在小车底盘的亚克力或金属安装位上，安装孔中心距经过标准化设计，兼容多数通用智能小车底盘的安装孔位，无需额外打孔改造。对外接口部分，动力输出端采用蓝色大电流接线端子，端子的螺丝压线结构能够牢固固定电机引线，避免车辆行进过程中震动导致引线松脱；电源输入端子同样采用同规格接线端子，区分逻辑电源与动力电源输入位，可独立为芯片逻辑部分和电机动力部分供电，减少动力回路波动对控制信号的干扰。板上还集成了78M05三端稳压器件，配套大容量电解电容做滤波处理，当动力输入电压在7V-12V区间时，可直接输出稳定的5V电压为主控板供电，省去额外布置5V电源模块的麻烦，电容的容值选型经过匹配，能够抑制电机启停时产生的电压尖峰，避免稳压器输出电压波动导致主控复位。

　　控制信号接口采用直插排针引出，排针引脚顺序按照使能端、方向控制端的逻辑顺序排列，接线时可直接与主控板的IO口对应连接，减少接线错误概率。板上预留的电源指示灯位，可直观显示模块的供电状态，调试时能够快速判断模块是否正常上电。整个模块的外形尺寸控制在43mm×43mm的方形区间内，厚度包含散热片在内不超过20mm，在小型移动设备上占用的安装空间极小，不会挤占电池、传感器等其他部件的安装位置。

　　从设计思路上，整个结构没有冗余的元件布置，所有元件的选型都围绕车载场景的可靠性需求展开：接线端子选用耐震性能更好的螺丝式端子而非插拔式端子，避免颠簸路段接触不良；散热片的尺寸经过核算，在满足散热需求的前提下尽可能压缩体积，不会突出板边过多导致安装时与周边部件碰撞；电路板的边角做了圆角处理，避免安装时划手或者划破其他部件的绝缘层。在实际调试使用中，这类驱动模块可同时控制两路直流电机的正反转与转速，通过PWM信号调节使能端的占空比即可实现电机的无级调速，配合主控板的路径规划逻辑，就能完成小车的前进、后退、转向、制动等动作，完全满足小型移动载具的动力控制需求。板上的元件排布还预留了足够的绝缘间隙，高压动力回路与低压信号回路之间的爬电距离符合安全规范，即使在潮湿的实训环境中使用，也不会出现短路打火的问题。
