五寸FPV穿越机机架及整机结构设计

　　这套五寸FPV穿越机结构，核心面向户外竞速、花飞航拍以及影视拍摄近景跟拍场景设计，区别于普通航拍无人机的封闭防护结构，整体采用开放式碳纤板叠层架构，优先保障飞行过程中的结构强度与轻量化平衡，适配复杂地形下的高速机动飞行需求。从实际使用场景来看，这类五寸机型是目前FPV领域应用覆盖最广的规格，既可以搭载高清图传设备完成楼宇穿梭、山地竞速的高速飞行任务，也能挂载运动相机完成第一视角的动态影像拍摄，在户外极限运动跟拍、影视特效取景、工业设施近距离巡检等场景都有大量应用。

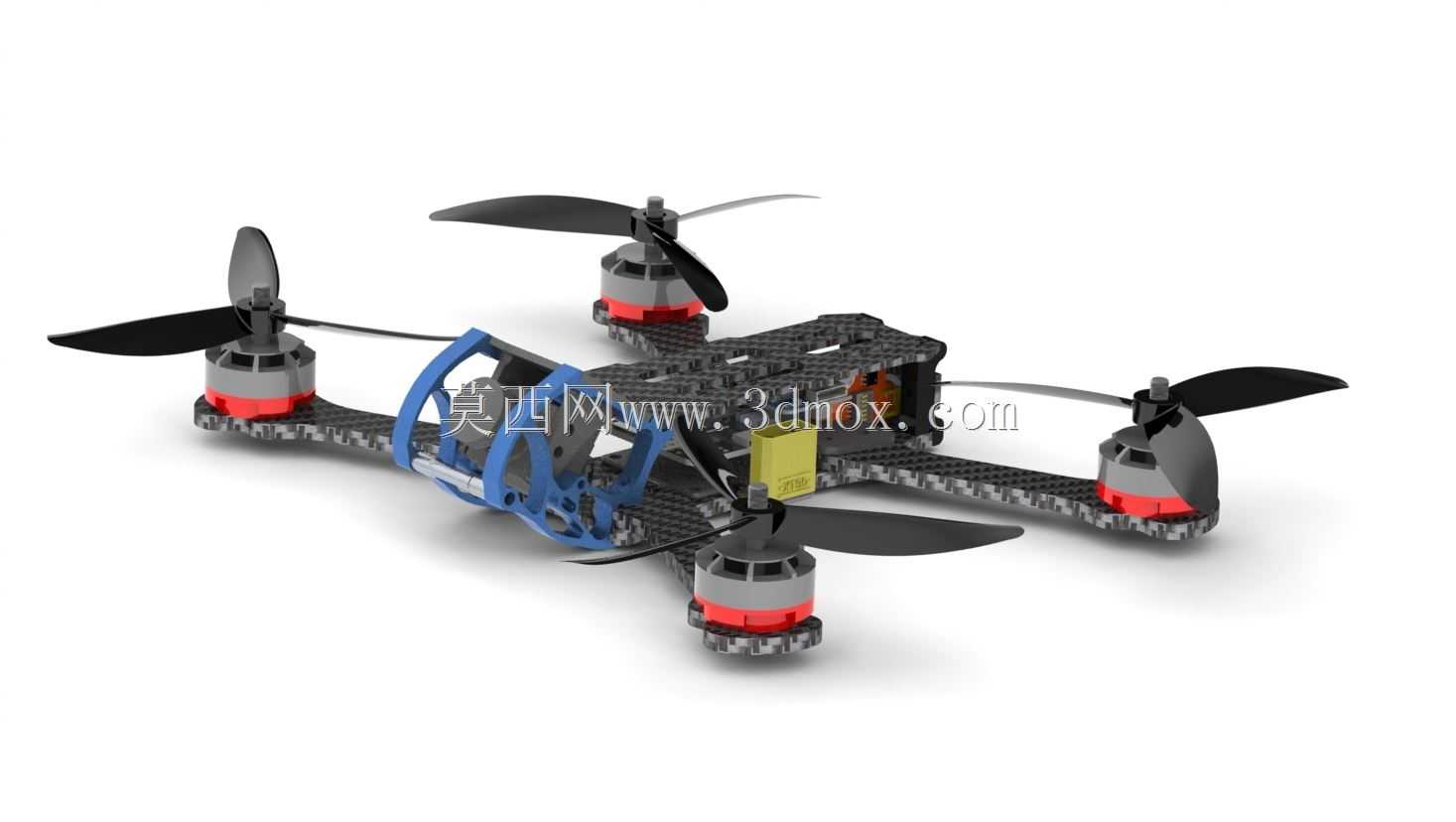

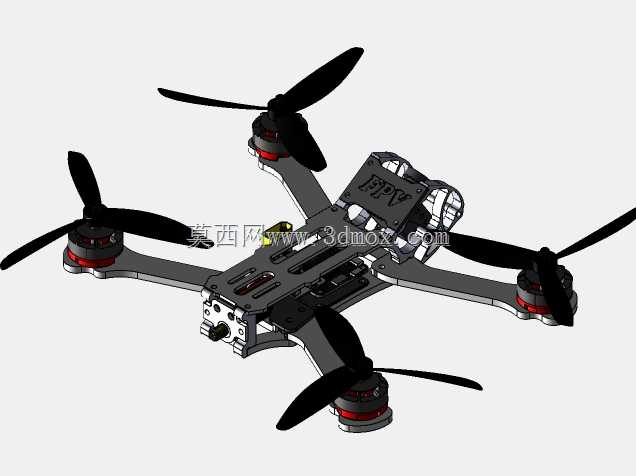

　　结构设计上，机架主体采用碳纤维板材切割拼接的叠层方案，上下碳板通过铝合金柱体锁附固定，中间预留的腔体空间用于布置飞控、电调、图传、接收机等核心电子元件，腔体四周做了镂空减重处理，同时兼顾飞行过程中的散热需求，避免长时间大油门飞行时电子元件积热导致的性能衰减。机臂采用一体化碳板延伸结构，四个机臂末端预留标准电机安装孔位，适配22系列无刷电机的安装尺寸，安装孔位做了沉台处理，电机锁附螺丝不会突出碳板表面，避免飞行过程中剐蹭到螺旋桨引发射桨风险。机臂与主体连接位置做了圆弧过渡加强处理，在炸机撞击时能够分散应力，避免机臂根部直接断裂，提升机架的抗损能力。

　　前端摄像头安装位采用可调角度的TPU打印件固定结构，能够根据不同飞行场景调整摄像头俯仰角度，竞速飞行时可以适当抬高摄像头角度适配高速前飞的视角需求，花飞拍摄时可以调平角度获得更自然的第一视角画面，安装位兼容市面上主流的FPV摄像头尺寸，预留了镜头调节的活动空间，不会出现飞行过程中摄像头移位的问题。电池安装位设计在机架上下碳板之间的中心位置，通过绑带固定，重心落在整机几何中心位置，能够减少飞行过程中的重心偏移带来的操控偏差，绑带走线槽做了圆角处理，避免长期使用磨损绑带导致电池脱落。

　　整机的安装边界严格遵循五寸穿越机的通用适配标准，螺旋桨适配5045规格三叶桨，电机安装孔距为标准16/19mm兼容孔位，飞控安装位预留30.530.5mm以及2020mm两种通用安装孔距，能够兼容市面上绝大多数主流规格的飞控、电调、图传设备，不需要额外打孔改装。图传天线安装位设计在机架尾部，采用立式固定结构，天线远离碳纤维板以及电子元件，减少信号遮挡，保障飞行过程中的图传信号稳定。接收机天线布置在机架两侧，通过打印件固定向外延伸，进一步提升遥控信号的接收范围，减少信号盲区。

　　飞行动态层面，机架的重心布局经过优化，四个电机的拉力轴线与机臂垂直，整机重量分布均匀，在做横滚、俯仰、偏航动作时响应跟手，不会出现某一个轴位动作滞后的问题。机架底部预留了运动相机安装孔位，可以通过打印件挂载全场景运动相机，安装位做了减震处理，减少飞行过程中的高频震动传递到相机，避免拍摄画面出现果冻效应。整机的所有走线都预留了对应的走线槽，电源线、信号线可以沿着碳板边缘的槽位布置，通过扎带固定，不会出现飞行过程中线材晃动打到螺旋桨的风险，同时规整的走线也能减少电磁干扰，提升飞控以及图传设备的工作稳定性。

　　从结构耐用性角度考虑，机架的易损部位都做了针对性加强，机臂末端电机座位置加厚了碳板厚度，在轻微炸机时能够吸收撞击能量，不会轻易出现弯臂、断臂的问题；摄像头安装位采用柔性TPU材质，撞击时能够通过形变吸收冲击力，保护摄像头镜头不被直接磕碰；电池绑带位置做了防滑处理，大机动飞行时电池不会出现滑动移位的情况。整个结构没有冗余的设计部件，所有结构特征都服务于飞行性能与使用可靠性，既满足竞速飞行对轻量化、高响应的需求，也兼顾了日常花飞、拍摄场景下的耐用性要求，零部件全部采用通用标准件，后期维护更换成本低，出现部件损坏时可以快速替换对应零件，不需要整体更换机架。
