战术RMR红点瞄准镜结构三维建模

　　本次建模的RMR红点瞄准装置，是轻武器战术配件领域应用极广的紧凑型反射式瞄具，核心适配场景覆盖竞技射击、战术勤务、户外狩猎等多类使用环境，相比传统望远式瞄具，其无放大倍率的反射式成像逻辑，能让射手在双眼睁开的状态下快速获取瞄准点，大幅缩短近距离交战的瞄准反应时长，在CQB近距离作战场景中，这种快速瞄准的特性可有效提升人机交互效率，避免传统瞄具需要单眼贴合、视线对齐带来的视野受限问题。

　　从功能特性层面拆解，该款瞄具采用内置LED红点分划作为瞄准基准，分划亮度可根据环境光强进行多档位调节，正午强光环境下可提升亮度保证红点清晰可见，夜间低光环境下可降低亮度避免分划过亮造成视觉疲劳，同时红点的视差控制设计经过结构优化，只要红点落在目标区域内，即使射手眼睛位置相对瞄具存在一定偏移，弹着点依然能保持与瞄准点重合，无需严格的出瞳距离对齐，这也是反射式红点瞄具相比机械瞄具最核心的使用优势。

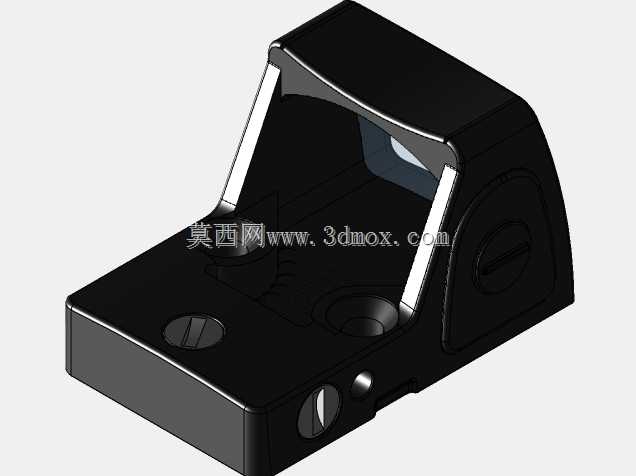

　　设计思路上，整个结构遵循紧凑轻量化的核心原则，整体外壳采用高强度航空铝合金构型设计，建模过程中完整还原了外壳的加强筋结构、密封槽位以及安装接口的公差配合细节，外壳轮廓做了多处切角处理，既可以减少瞄具整体的迎风面积，也能避免尖锐棱角在战术动作中勾挂装具、衣物。内部结构层面，完整还原了LED发光模组、分划调节机构、电池仓的装配关系，其中高低、风偏调节旋钮的齿位结构、定位弹片的卡槽都做了1:1的结构复刻，调节旋钮的每一档转动都对应固定的分划偏移量，符合实际产品0.5MOA每档的调节精度逻辑，电池仓的密封胶圈槽、仓盖螺纹结构也完整保留，满足实际装配中的IPX7级防水密封设计要求。

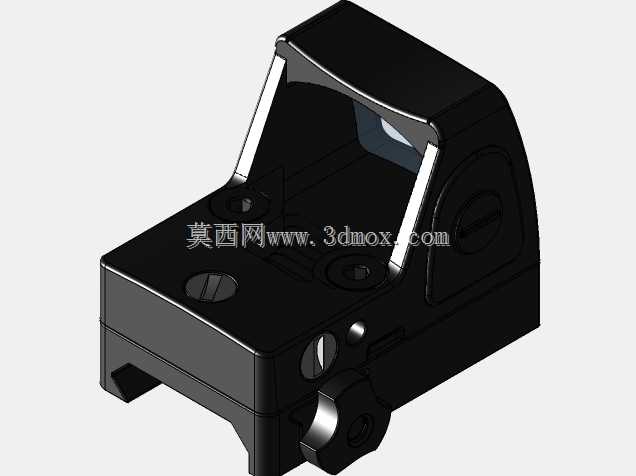

　　外形尺寸与安装边界方面，该瞄具整体长度控制在45mm以内，宽度方向最大尺寸28mm，不含安装座的本体高度仅22mm，属于微型红点瞄具的尺寸范畴，安装接口采用通用的RMR标准 footprint 安装孔位，孔位间距、定位槽尺寸完全符合行业通用规范，可直接适配市面上绝大多数带RMR接口的手枪套筒、步枪上机匣盖板以及战术转接板，不需要额外做转接结构修改。安装基面的平面度在建模时做了严格的公差约束，保证安装后瞄具与武器导轨的贴合度，避免射击过程中因贴合间隙造成的瞄具松动、零点偏移问题。瞄具的物镜窗口采用下沉式防护设计，窗口边缘的外壳突出量为1.2mm，可在意外磕碰时优先接触外力，避免物镜镜片直接受冲击破损，同时窗口的倾斜角度经过优化，可减少环境光在镜片表面的反光，避免暴露射手位置。

　　从结构可靠性角度，建模时充分考虑了后坐力耐受需求，整个内部的电路板固定结构、电池接触弹片都做了防松设计，弹片采用弯折预压结构，即使在大口径枪械的连续后坐冲击下，依然能保证电池供电接触稳定，不会出现断电、红点闪烁的问题。外壳的表面处理结构也做了对应还原，外层硬质阳极氧化的层厚在模型中通过面偏移做了示意，对应的防滑纹理位置、标识刻印区域都保留了结构特征，方便后续做渲染或者3D打印验证时直接使用。不同于市面上很多简化的瞄具模型，本次建模没有省略内部的装配限位结构，比如调节机构的限位销、内部的遮光筒、镜片的压圈结构都完整呈现，对于需要做结构验证、装配模拟或者二次改装设计的从业者来说，可直接用于干涉检查、运动仿真，不需要再额外补全内部结构细节。
