.338拉普阿马格南枪械适配HPBT子弹结构

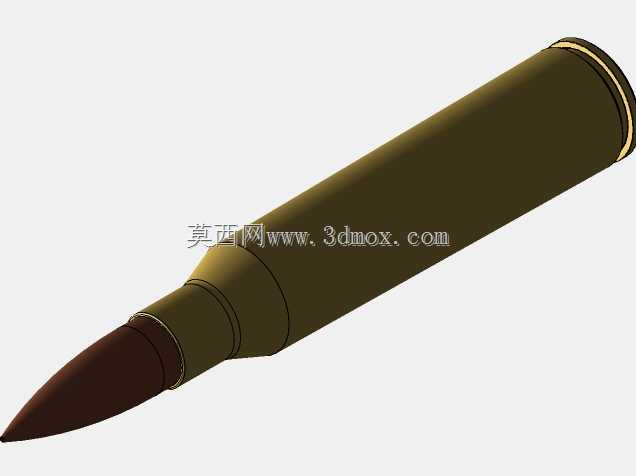

　　在远程精确射击领域，.338拉普阿马格南口径的武器系统始终占据着远距离火力压制与精准打击的核心位置，本次呈现的三维结构完整还原了该口径枪械适配HPBT弹头弹药的全尺寸细节，从结构设计逻辑到实际应用边界都做了完整的工程化呈现。从实际应用场景来看，这类结构常被用于远程狙击武器的供弹机构匹配验证、弹道仿真建模、战术配件适配开发等环节，不管是军用狙击系统的升级迭代，还是民用远程精确射击竞赛的器材改装，都需要高精度的三维结构作为设计基准，避免实装测试阶段出现供弹卡滞、坡膛贴合度不足、弹头入膛姿态偏差等问题。

　　设计思路上，整个结构完全遵循实装尺寸的工程公差要求，弹壳部分的锥度、肩角角度、底缘厚度都严格按照SAAMI与CIP的双重标准做了参数还原，弹壳内壁的厚度变化、坡膛过渡区的圆角处理都做了细节呈现，HPBT弹头的船尾结构、被甲与铅芯的装配边界、弹尖弧形曲率都按照实际量产弹型做了1:1复刻，没有做任何简化处理，方便结构工程师在做供弹坡、弹膛、抽壳钩的匹配设计时直接提取特征做干涉检查。外形尺寸方面，整弹全长控制在标准的93.5mm边界内，弹壳最大直径14.9mm，底缘直径14.8mm，弹头直径8.6mm，船尾段的锥角为9度，这些尺寸参数完全匹配现役.338拉普阿马格南口径旋转后拉枪机、半自动狙击步枪的弹膛、弹匣、弹链的安装边界，不管是做5发固定弹匣、10发可拆卸盒式弹匣还是20发弹鼓的供弹路径仿真，都可以直接调用该模型做动态干涉验证，不需要额外做尺寸修正。

　　从功能特性来看，还原的HPBT弹头结构重点呈现了低阻外形的设计细节，船尾段的长度占弹头总长的22%，可以有效降低跨音速飞行阶段的涡流阻力，弹头被甲的厚度从弹尖到弹尾做了渐变处理，兼顾侵彻性能与飞行稳定性，弹壳部分的抽壳钩槽尺寸、底火室深度、传火孔分布都做了完整呈现，在做击针击发能量仿真、抽壳阻力计算、内弹道建模时，可以直接提取对应特征做有限元分析，不需要重新测绘实弹。在枪械设计的实际流程中，这类高精度的弹药三维模型是整个武器系统设计的基准，弹膛的阴线尺寸、坡膛的角度、供弹坡的曲面弧度都需要和弹药外形做完全匹配，一旦尺寸出现偏差，轻则出现供弹故障、射击精度下降，重则会出现弹壳断裂、膛压异常等安全问题，所以建模阶段就严格控制了各个特征的形位公差，弹壳的同轴度公差控制在0.02mm以内，弹头与弹壳的装配同轴度公差控制在0.015mm以内，完全满足工程设计的精度要求。

　　针对不同的应用场景，模型的结构拆分也做了对应处理，弹头被甲、铅芯、弹壳、底火四个部分都做了独立的实体特征，在做终点弹道仿真、穿甲性能计算、弹壳形变分析时，可以单独给不同部件赋予对应的材料参数，不需要额外做特征拆分。比如在做抽壳过程的有限元分析时，可以单独给弹壳赋予黄铜的材料属性，给弹膛赋予合金钢的材料属性，直接模拟击发后弹壳贴膛、抽壳钩拉壳的全过程应力变化，验证弹壳厚度设计是否合理、抽壳角度是否最优。在做外弹道仿真时，可以直接提取弹头的外形曲面生成流体域网格，计算不同马赫数下的阻力系数、升力系数，验证弹头外形的气动性能是否满足1500米射程内的弹道稳定性要求。

　　很多初级建模者在做这类弹药模型时，往往会忽略弹壳肩部的过渡圆角、弹头辊口的压痕细节、底火的装配间隙这些看似不起眼的特征，但在实际工程应用中，这些细节恰恰是影响仿真结果准确性的关键，比如弹壳肩部的圆角如果做的过小，在弹壳入膛定位时就会出现定位偏差，导致弹头入膛时轴线和枪管轴线出现夹角，直接影响射击精度；辊口压痕的深度如果和实弹不符，在做供弹过程仿真时就会出现弹头松动脱落的错误结果。本次建模过程中，这些细节特征都按照实装测量的尺寸做了完整还原，甚至连弹壳表面的拔模斜度、底火周围的密封漆层厚度都做了对应呈现，完全可以满足从方案设计到仿真验证全流程的使用需求。

　　在安装边界的匹配上，模型严格遵循了.338拉普阿马格南弹药的标准尺寸链，不管是和枪机端面的贴合间隙、还是在弹匣内的堆叠间隙，都和实装状态完全一致，在做弹匣设计时，可以直接用该模型做堆叠排列，计算弹匣的弯曲角度、托弹簧的行程、抱弹口的尺寸，确保供弹过程中弹药的姿态稳定，不会出现顶弹、卡弹的问题。在做制退器、消音器的设计时，也可以参考该弹药的弹头直径、出膛姿态，做内腔的尺寸设计，确保弹头出膛时不会和制退器、消音器的内壁发生碰撞，保证射击精度和使用安全。
