普通钻床加装三轴数控XY铣削工作台结构

　　这套结构针对车间存量普通台钻的功能拓展需求设计，解决传统台钻仅能完成垂直方向钻孔、扩孔、铰孔工序，无法实现平面铣削、轨迹进给加工的痛点，适配多数车间在用的台式钻床安装，无需对钻床本体做破坏性改装，就能实现钻铣复合加工能力，覆盖小型五金零件、非标工装件的小批量加工场景，尤其适合维修车间、小型机加作坊、创客空间这类没有配置专业数控铣床，但偶尔需要完成平面铣削、槽类加工、轨迹钻孔的使用场景。

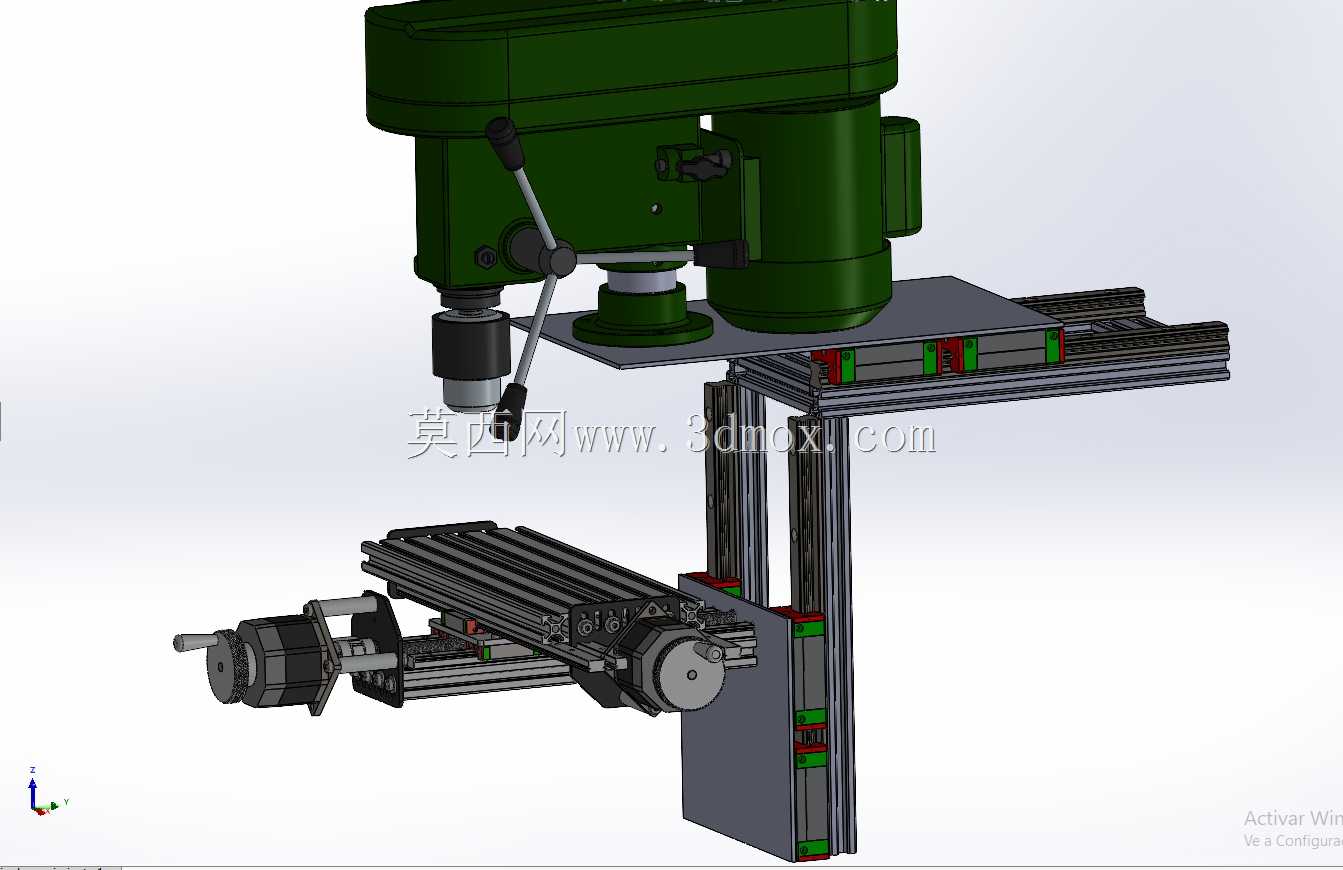

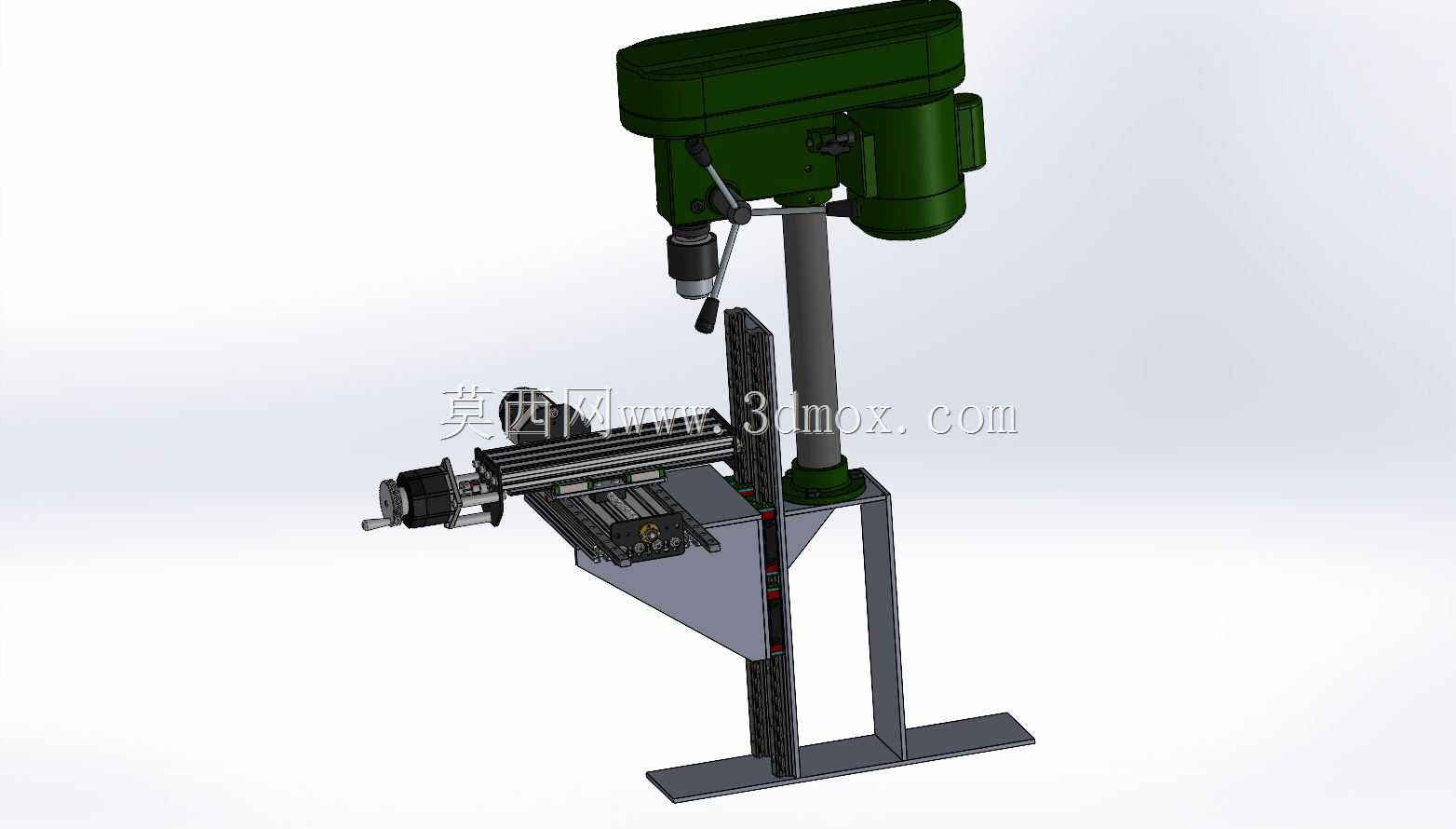

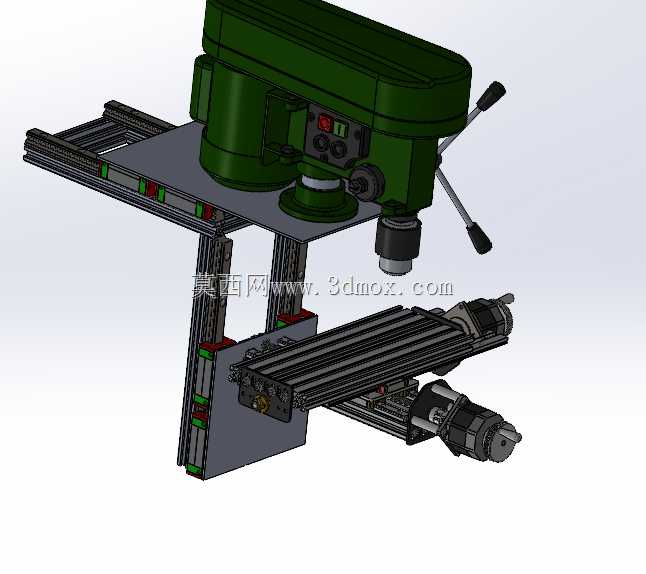

　　整体结构采用铝型材搭建支撑框架，利用铝型材的T型槽特性完成各部件的位置可调安装，框架分为上下两层安装位，上层预留标准台钻的安装固定面，可根据不同型号台钻的底座安装孔位，在铝型材槽内滑动调整固定螺栓位置，适配底座安装尺寸在300mm至500mm区间的普通台式钻床，安装时无需在钻床底座额外打孔，通过压板配合T型螺栓即可完成钻床本体的锁紧固定，避免改装对原有设备的精度破坏。下层安装三轴数控XY进给工作台，工作台的进给行程覆盖常见小型零件的加工范围，X轴有效进给行程300mm，Y轴有效进给行程200mm，Z轴方向依托原有钻床的主轴进给结构，配合工作台的Z向微调滑台，可实现不同厚度工件的加工高度适配，工作台整体安装面与钻床主轴的垂直跳动公差控制在0.02mm以内，保证铣削加工时的平面度要求。

　　传动部分采用精密滚珠丝杠搭配线性导轨的组合，相比传统梯形丝杠传动，反向间隙控制在0.01mm以内，进给速度可在0至2000mm/min区间无级调整，既可以满足钻孔时的低速大扭矩进给需求，也能适配铣削加工时的连续轨迹进给要求，驱动单元选用伺服电机搭配减速机构，保证低速进给时无爬行现象，高速移动时无明显振动，加工过程中可根据不同材质的加工特性调整进给参数，适配铝件、塑料件、软钢件的轻载铣削加工需求。

　　设计过程中充分考虑原有钻床的操作空间保留，钻床的主轴操作手柄、转速调整机构、启停开关的原有操作位置未做遮挡，操作人员可沿用原有钻床的操作习惯完成钻孔工序，切换铣削模式时，仅需将工件装夹在数控工作台的平口钳或夹具上，通过数控系统输入加工轨迹即可完成自动进给铣削，两种加工模式切换无需拆装任何部件，钻床原有功能完全保留。

　　安装边界方面，整套改造结构的整体占地尺寸控制在800mm×600mm以内，可直接放置在标准车间工作台上使用，无需额外做地基固定，框架底部预留可调脚杯安装位，可根据地面平整度调整整体水平度，保证工作台运行时的稳定性。电气控制部分采用集成式安装，控制箱固定在铝型材框架的侧方位置，不占用正面操作空间，线路全部沿铝型材槽内走线，外部无裸露线缆，避免加工过程中切屑、切削液对线路造成损坏。

　　实际使用中，这套结构可完成普通台钻无法实现的平面铣削、键槽铣削、异形轮廓铣削、阵列孔自动进给钻孔等工序，对于小型非标零件的加工，无需占用大型数控铣床设备，大幅降低小批量零件的加工成本，同时改装成本仅为采购小型数控铣床的十分之一左右，对于存量设备的盘活利用有很高的实用价值。结构设计时预留了拓展安装位，后续可根据需求加装冷却管路、集屑盘、防护罩等附属部件，满足不同加工场景的防护与配套需求。
