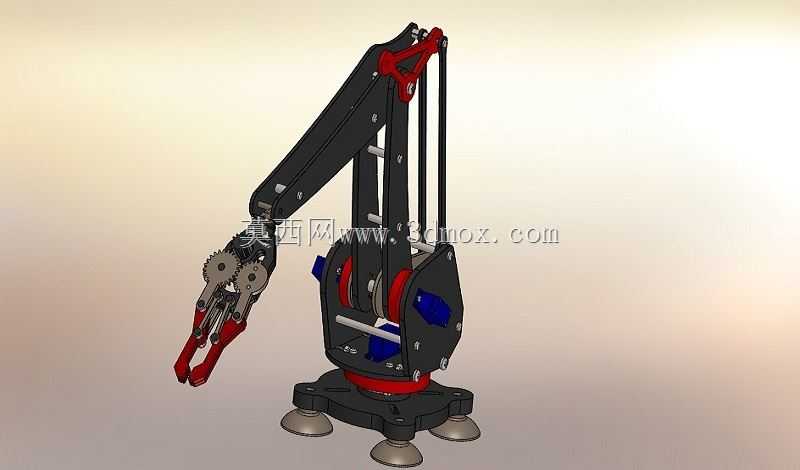

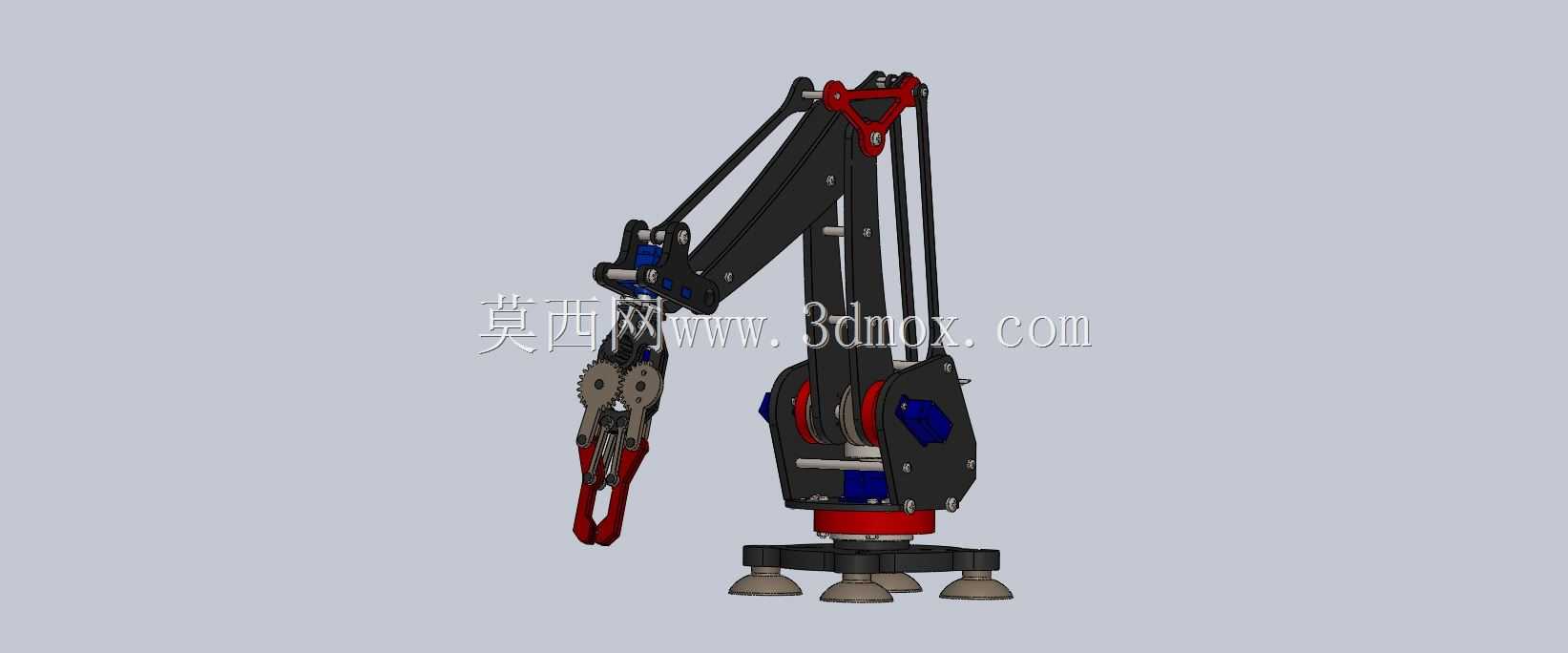

五自由度多关节物料搬运机械臂结构

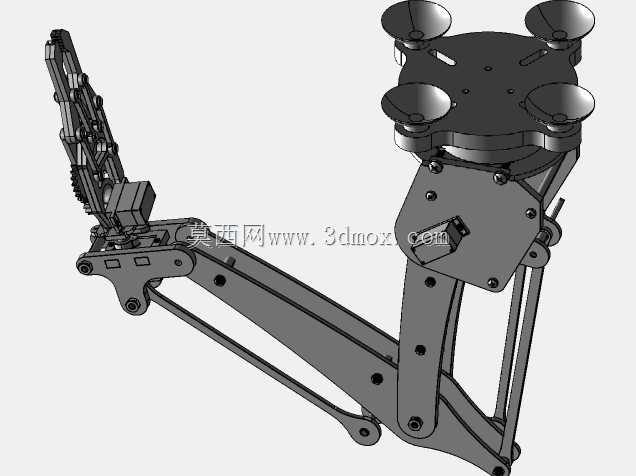

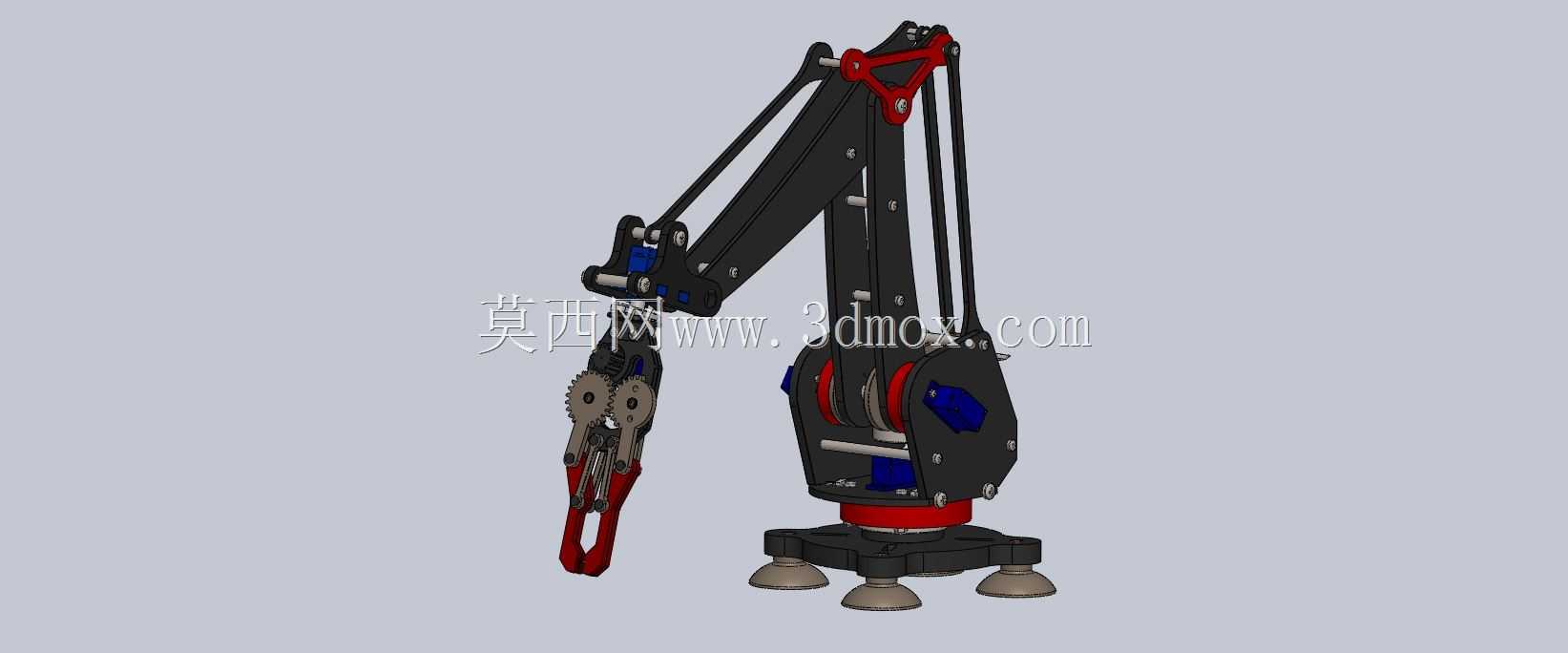

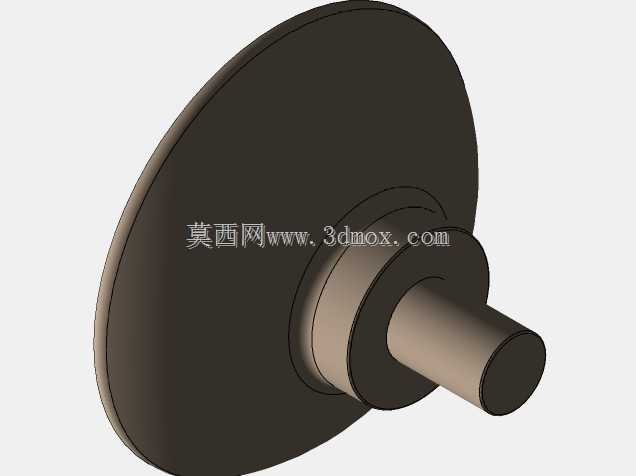

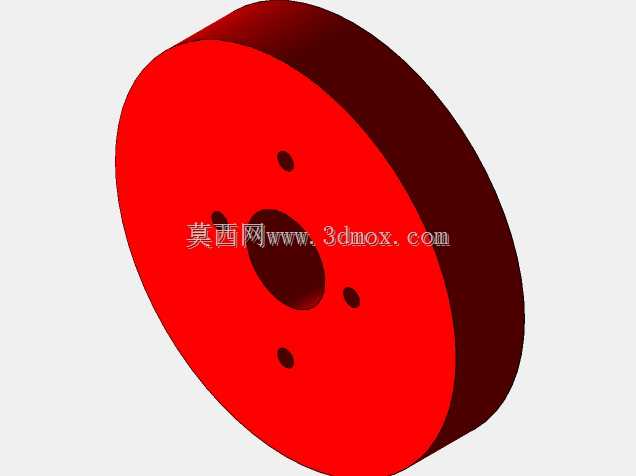

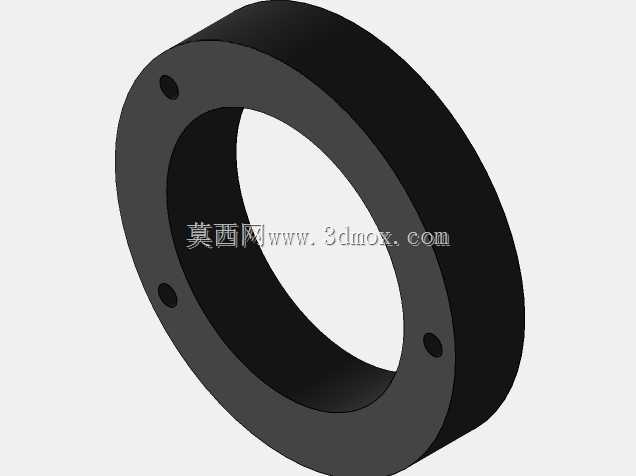

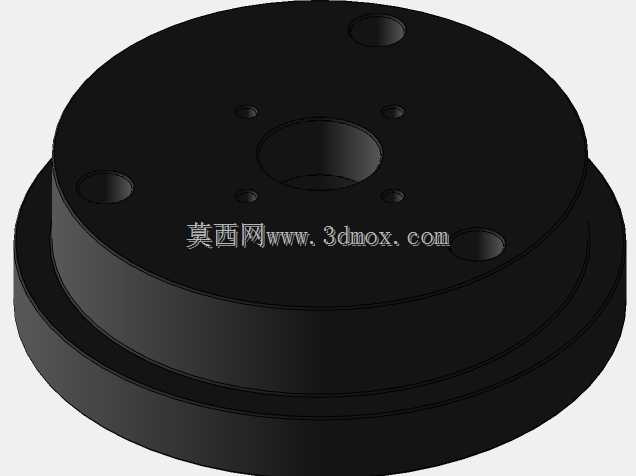

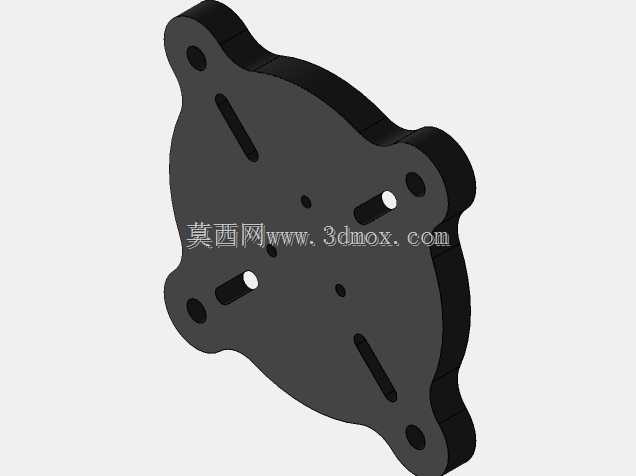

　　这款多关节机械臂的核心定位是面向小载荷工位的物料转移动作，常见于电子元器件分拣工位、小型零部件装配线上下料、教学实训平台的动作演示单元，也可嵌入小型自动化产线作为末端执行载体，替代人工完成重复性的定点取放作业，降低单调工位的人力占用。从结构逻辑来看，整机采用串联式关节布局，五个自由度分别覆盖底座水平回转、大臂俯仰、小臂俯仰、腕部姿态调整、末端夹爪开合，各轴的运动范围经过行程校核，可覆盖以底座安装面为中心、半径覆盖常规小型工位的作业半球空间，不会出现相邻连杆的运动干涉。底座部分采用三点式支撑脚设计，支撑脚自带可调找平结构，安装时可根据工作台面的平面度调整各支撑点高度，保证整机运行时的基座稳定性，避免关节高速动作时出现整机晃动；

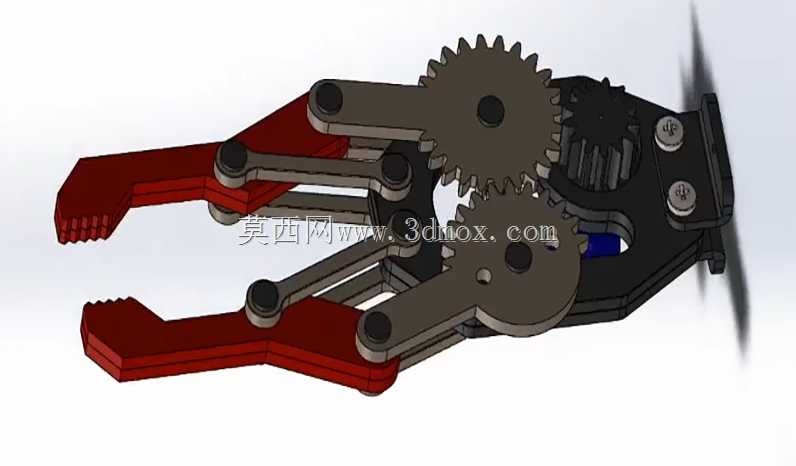

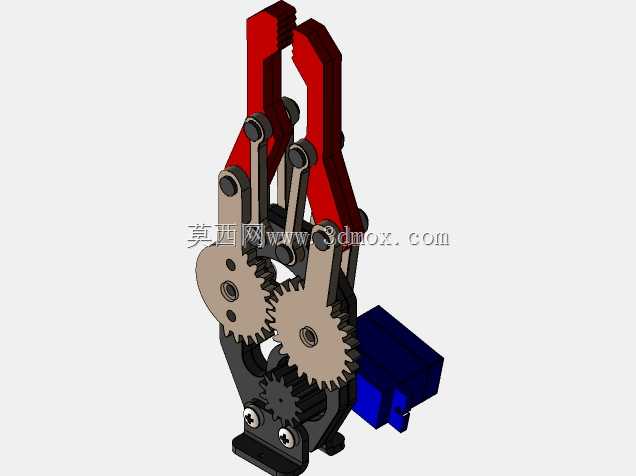

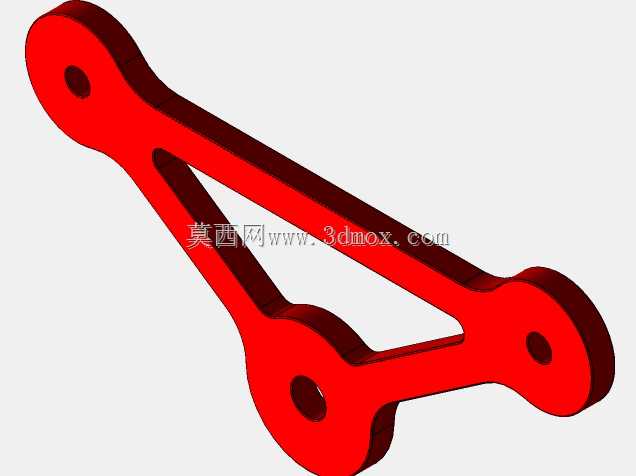

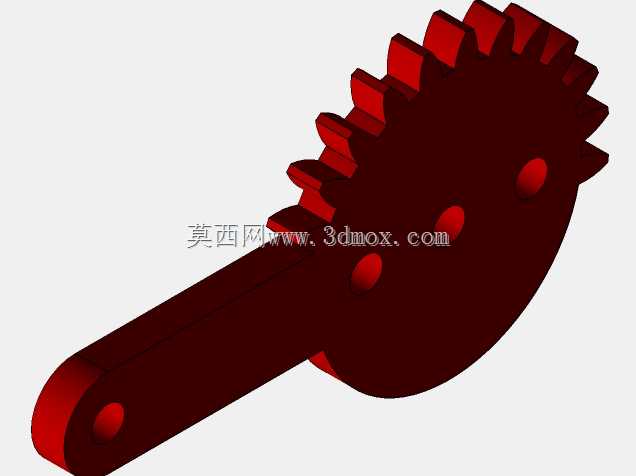

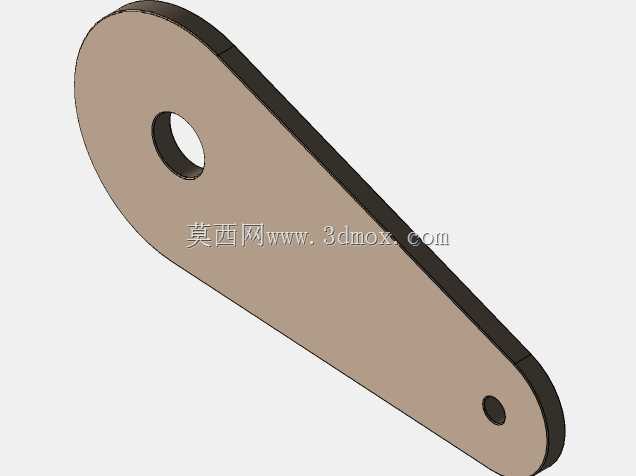

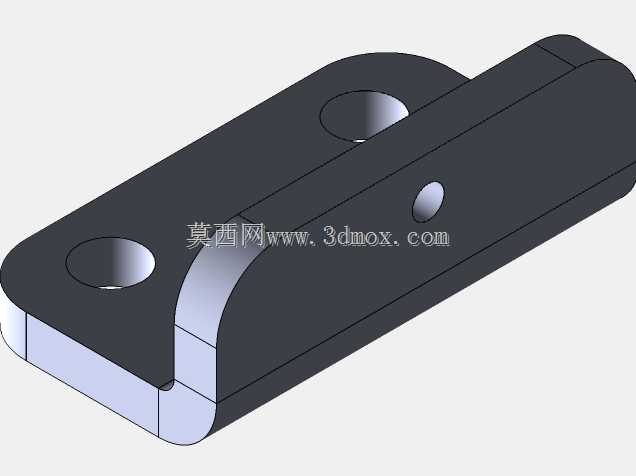

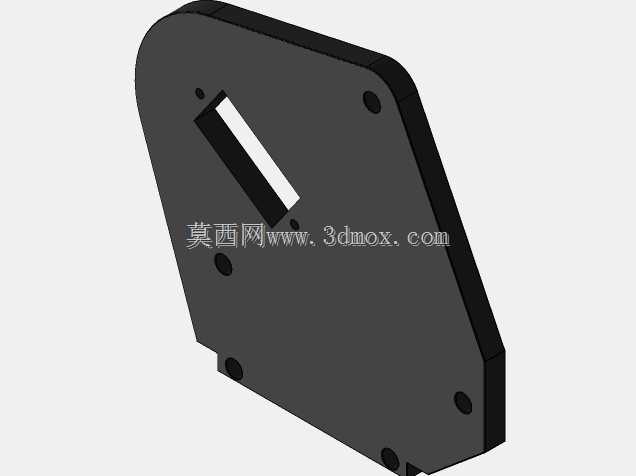

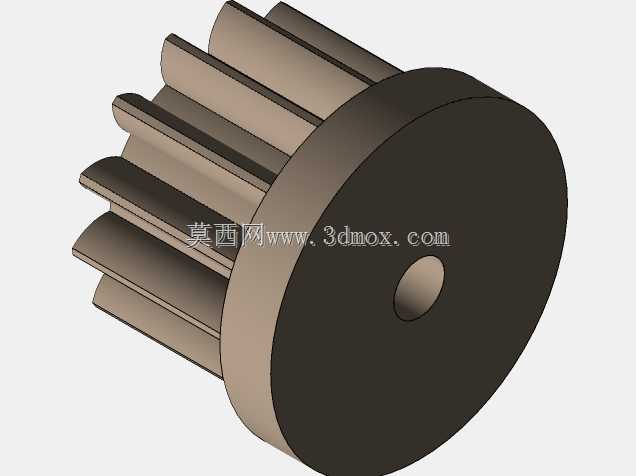

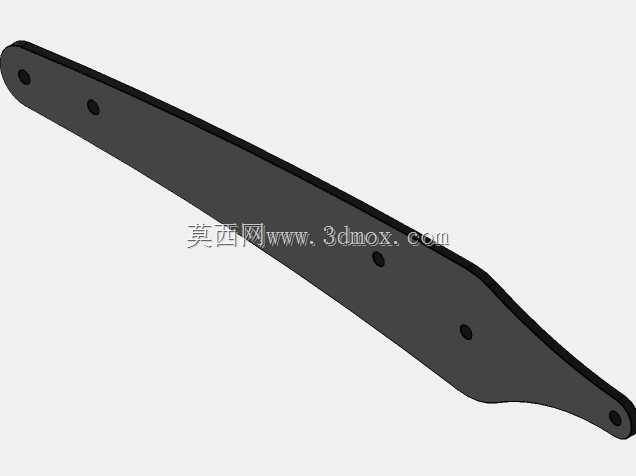

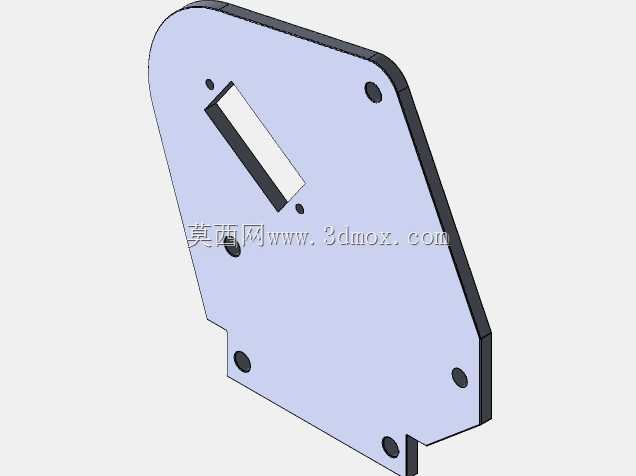

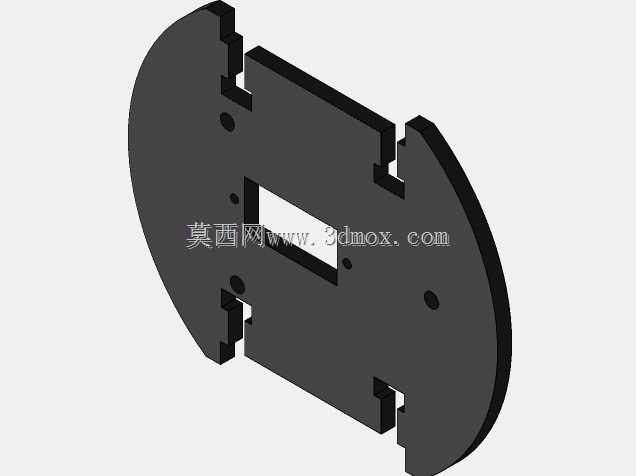

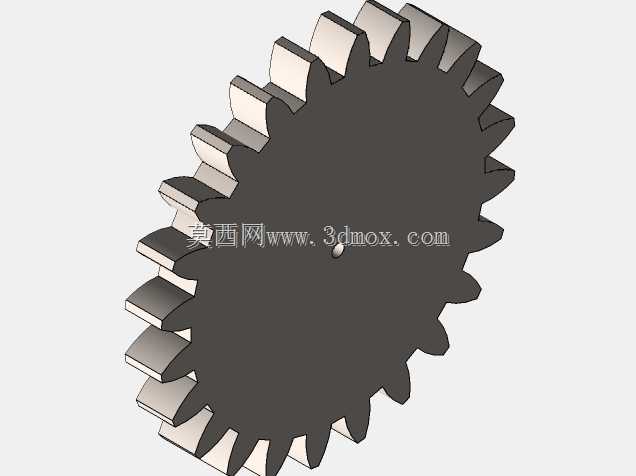

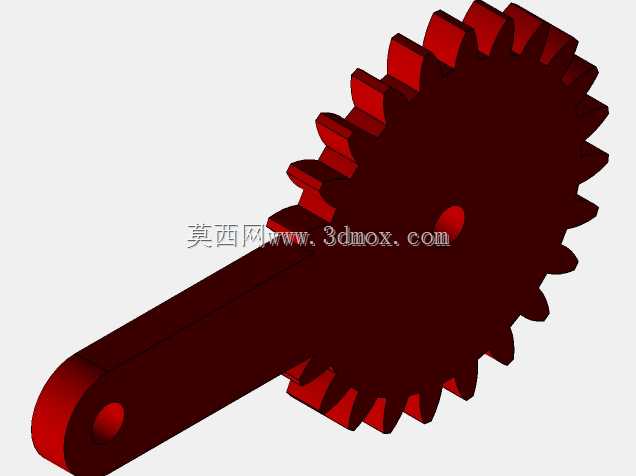

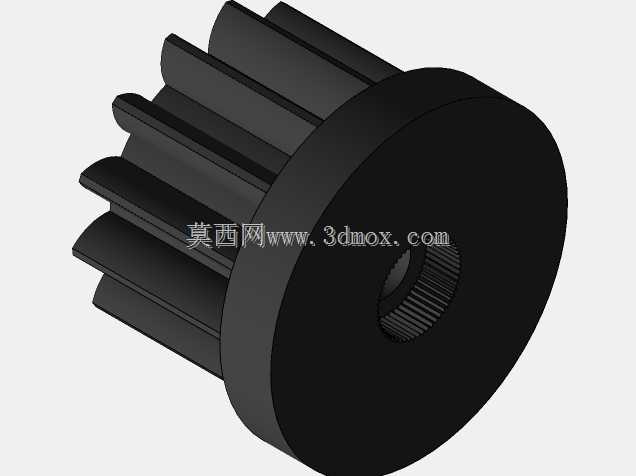

　　底座内部预留了传动件与走线的容纳空间，关节处的线束可沿连杆内部的走线槽排布，避免运动过程中线束与外部结构产生剐蹭磨损。大臂与小臂的连杆采用框架式镂空结构，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动端的负载余量，提升动作响应速度；关节处的传动采用连杆与齿轮组合的传动方案，部分关节引入凸轮机构实现运动轨迹的拟合，无需复杂的控制算法即可实现预设的取放动作轨迹，夹爪部分采用双齿轮对啮的传动结构，两个夹指可实现同步对中开合，夹持不同尺寸的小型工件时能保证工件中心始终处于夹爪的中轴线上，减少取料后的位置偏差，适配规则形状的小型零件、盒装物料的夹持需求。设计过程中优先考虑了关节的运动解耦逻辑，

　　各自由度的运动不会产生额外的附加载荷传递到相邻关节，连杆的壁厚经过受力仿真校核，在满载荷取料时，大臂处于最大水平伸出位置的连杆变形量控制在作业允许的公差范围内，不会因结构形变导致末端定位偏差超标。末端夹爪的开合行程覆盖常规小型工件的尺寸范围，夹指内侧预留了防滑结构的安装位，可根据夹持物料的材质更换橡胶垫、防滑齿等不同的接触垫，避免夹持过程中刮伤工件表面或者出现物料滑脱的情况。整机的安装边界对工作台面的要求较低，仅需要平整的硬质台面即可完成固定，不需要额外预埋安装螺栓，适合在现有产线上进行快速加装改造，也可单独作为实训设备放置在实验台面上。各关节的限位位置都设置了硬限位结构，避免调试过程中出现超程运动导致的结构损坏，

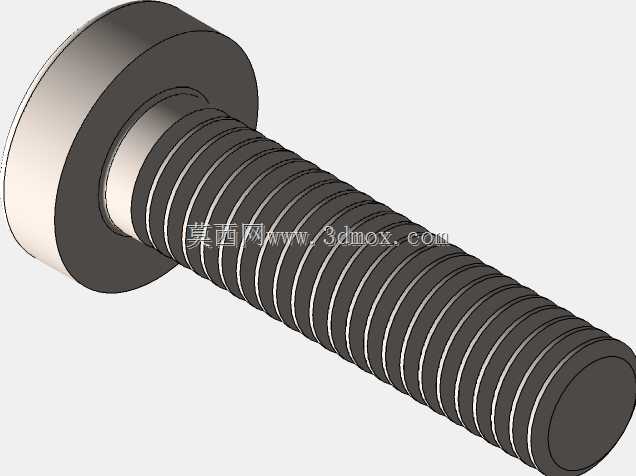

　　传动部件的连接位置都预留了润滑维护的操作空间，日常保养时不需要完全拆解连杆结构即可完成润滑脂加注、紧固件复紧等常规维护操作。从实际使用场景出发，这款机械臂的动作节拍适配小型产线的生产节奏，单次取放动作的循环周期可满足常规分拣、上下料工位的节拍要求，不需要搭配高功率的驱动单元即可完成额定载荷下的稳定动作，整机的运行噪音控制在工业车间允许的噪音范围内，不会对工位周边的作业环境产生额外的噪音干扰。
