汽车液压盘式制动器总成结构设计

　　在乘用车、轻型商用车的底盘制动系统开发中，液压盘式制动器是当前主流的行车制动执行部件，相比传统鼓式制动器，其散热性能更优、制动效能稳定性更强、涉水后恢复速度更快，广泛适配于家用轿车、城市SUV、轻型载货车辆的前轮制动配置，部分高性能车型也会采用前后轮全盘式制动布局。这套盘式制动器总成的核心功能，是将制动主缸传输来的液压压力转化为制动钳的夹紧力，通过摩擦片与制动盘的端面摩擦，将车辆行驶的动能转化为热能散出，实现车辆减速、驻车维持以及紧急工况下的最短距离制动，直接关系到整车行驶的主动安全性能。

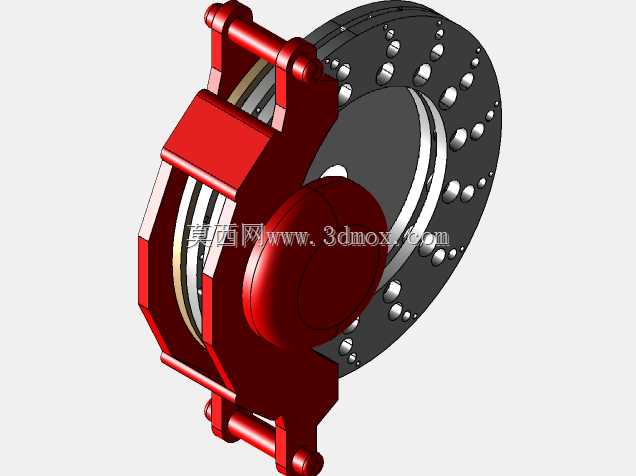

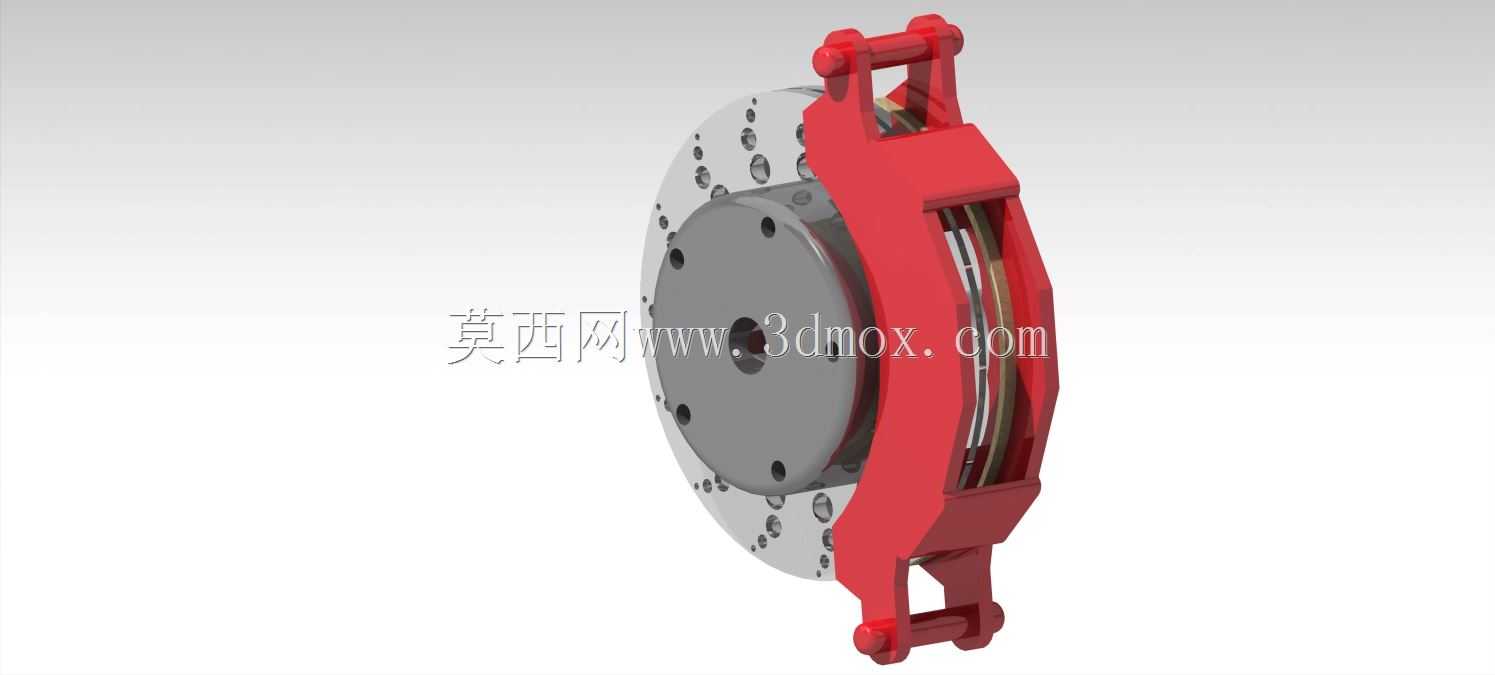

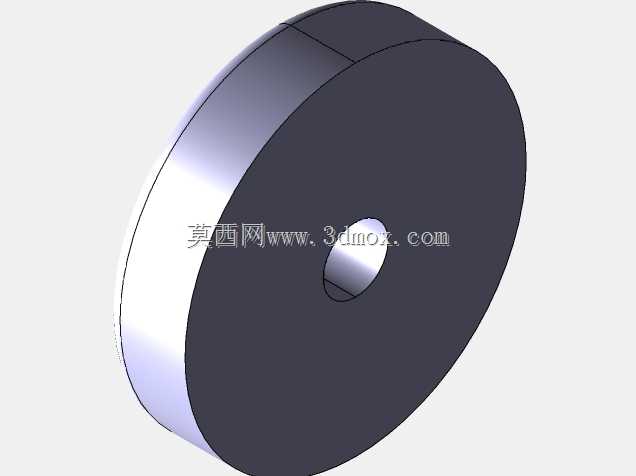

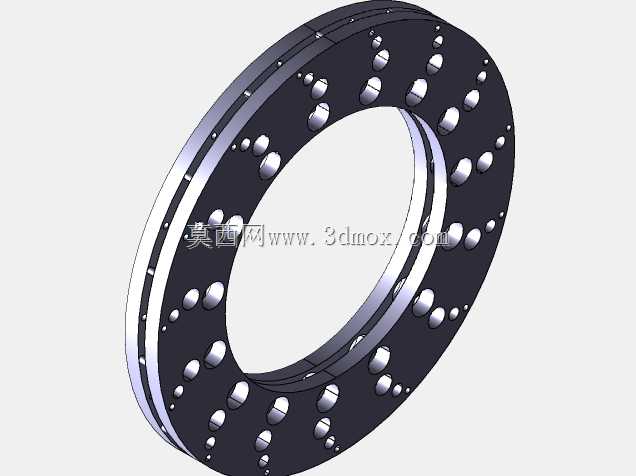

　　从结构设计逻辑来看，这套总成采用浮动钳盘式结构布局，制动钳体通过导向销与安装支架连接，可沿制动盘轴向做小范围浮动，制动时内侧活塞在液压作用下首先推动内侧摩擦片贴靠制动盘内侧端面，随后钳体在反作用力下沿导向销反向滑移，带动外侧摩擦片同步压紧制动盘外侧端面，双侧摩擦片共同夹紧制动盘产生制动力矩，这种结构相比定钳式结构减少了活塞数量，降低了整体重量与液压管路布置复杂度，同时也能自动补偿摩擦片磨损产生的间隙，减少日常维护调整的工作量。制动盘采用通风式结构设计，盘体内部设置径向通风道，车辆行驶时气流可通过通风道快速带走摩擦产生的热量，避免长时间连续制动导致摩擦片热衰退，降低制动效能衰减的风险，制动盘端面的螺栓孔用于与轮毂轴头连接，安装时需保证制动盘端面跳动量控制在合理公差范围内，避免制动时出现方向盘抖动、踏板脉动等异常问题。

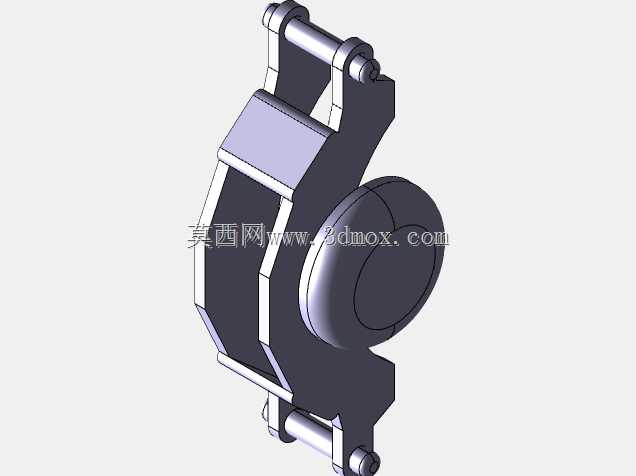

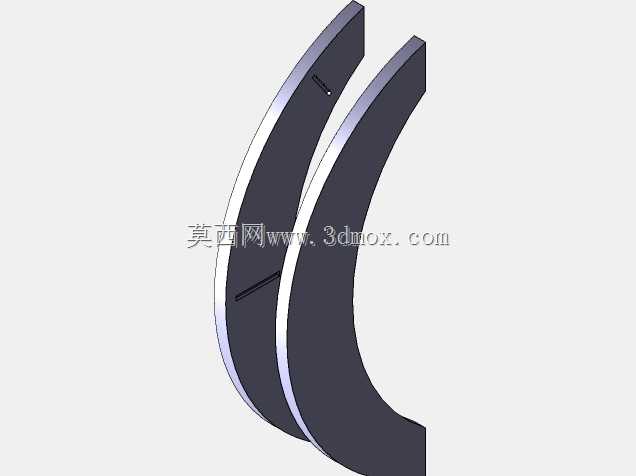

　　制动钳体采用高强度铸钢材质加工，外部做防腐涂装处理，可抵御行驶过程中泥水、盐雾的侵蚀，延长部件使用寿命，钳体内部的活塞采用矩形密封圈密封，密封圈除了防止制动液泄漏外，还能在制动解除时带动活塞回位，保证摩擦片与制动盘之间保留合理的间隙，避免行驶过程中出现拖磨现象，降低不必要的动力损耗与摩擦片异常磨损。摩擦片采用钢背加摩擦材料层的复合结构，摩擦材料配方兼顾摩擦系数稳定性、耐磨性与噪音抑制性能，钢背与摩擦材料之间设置减震层，可减少制动过程中产生的高频振动与噪音，提升驾乘舒适性，摩擦片上设置磨损极限报警结构，当摩擦材料磨损到极限厚度时会触发报警，提醒驾驶员及时更换摩擦片，避免金属背板直接摩擦制动盘导致制动盘损坏。

　　从安装边界来看，这套制动器总成的安装支架通过螺栓固定在转向节的对应安装位上，安装时需保证支架定位面与轮毂轴线的垂直度公差，避免制动钳出现偏斜导致摩擦片偏磨；制动盘与轮毂轴头采用止口定位，配合螺栓紧固，安装后需保证制动盘与摩擦片的初始间隙均匀，两侧间隙差控制在设计要求范围内。制动器的进油口通过制动硬管与制动软管连接到整车制动管路，安装时需保证管路走向合理，避免转向过程中管路与周边部件发生干涉，同时需对整个制动回路进行排气操作，避免管路内残留空气导致制动踏板发软、制动效能下降。

　　在实际应用场景中，这套制动器可适配总质量在3.5吨以下的轻型车辆前轮制动配置，匹配15-17英寸的轮毂尺寸，制动盘有效摩擦半径经过匹配计算，可在常规制动管路压力下提供足够的制动力矩，满足整车制动性能的法规要求。设计过程中充分考虑了部件的通用性与维护便利性，摩擦片、导向销、防尘套等易损件均采用行业通用的规格尺寸，后期维护更换时无需特殊专用工具，可降低售后维护成本。钳体的外形结构经过优化设计，在保证结构强度的前提下尽可能减少冗余材料，降低簧下质量，提升整车的悬挂响应性能与行驶操控性，同时钳体外部的凸起结构做了圆角过渡处理，避免安装维护过程中划伤操作人员，也减少了行驶过程中气流扰动产生的风噪。制动盘的通风道方向经过匹配设计，车辆前进时可利用轮腔内部的气流形成泵风效应，最大化提升散热效率，连续制动工况下的制动盘温度上升幅度比实心盘降低30%以上，有效避免热衰退现象的发生，保证山区长下坡、高速连续制动等极端工况下的制动可靠性。
