摩托车盘式制动系统及配套轮毂前叉组件

项目分类:制动器 发布时间:2024-02-04 ID:734186
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件
  • 摩托车盘式制动系统及配套轮毂前叉组件

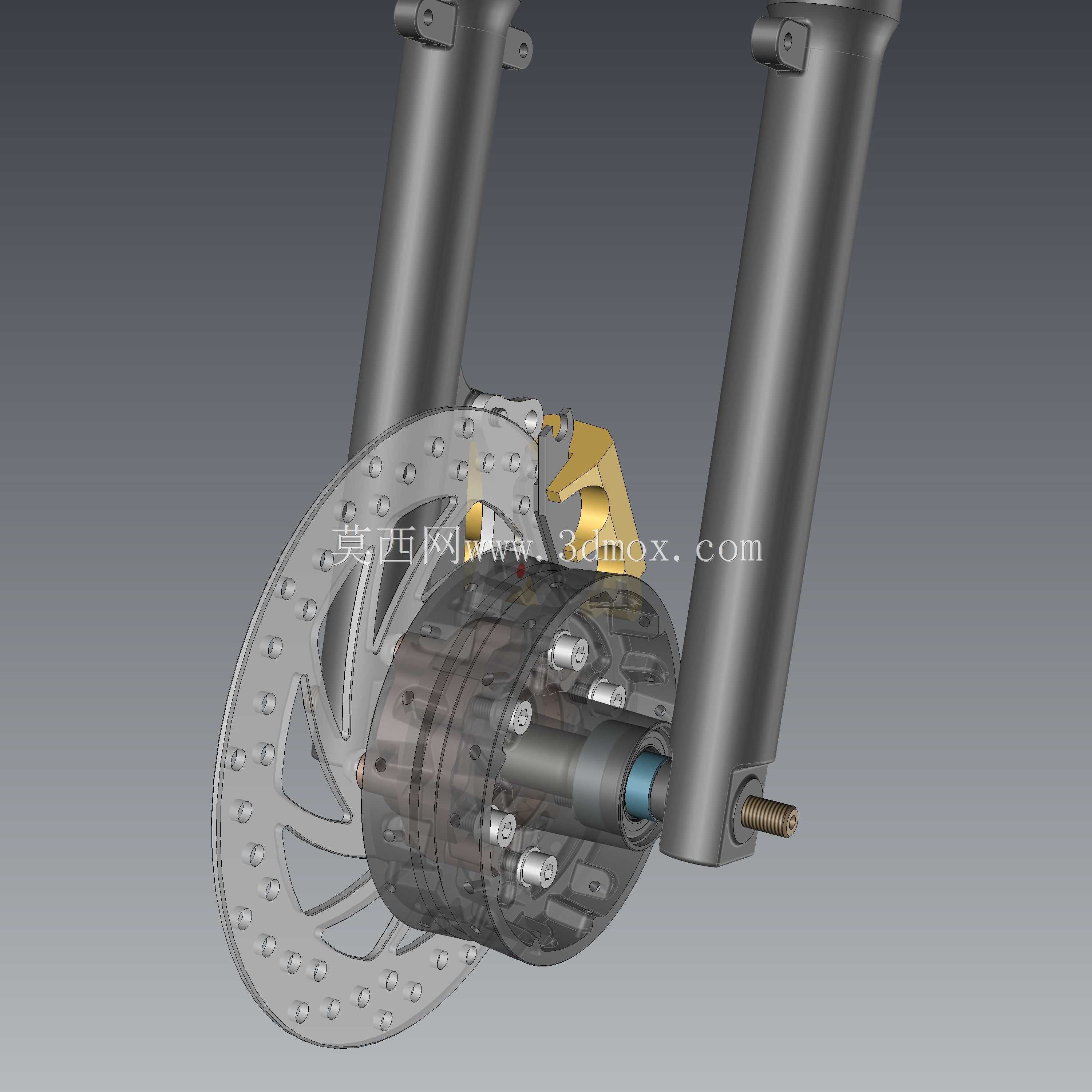

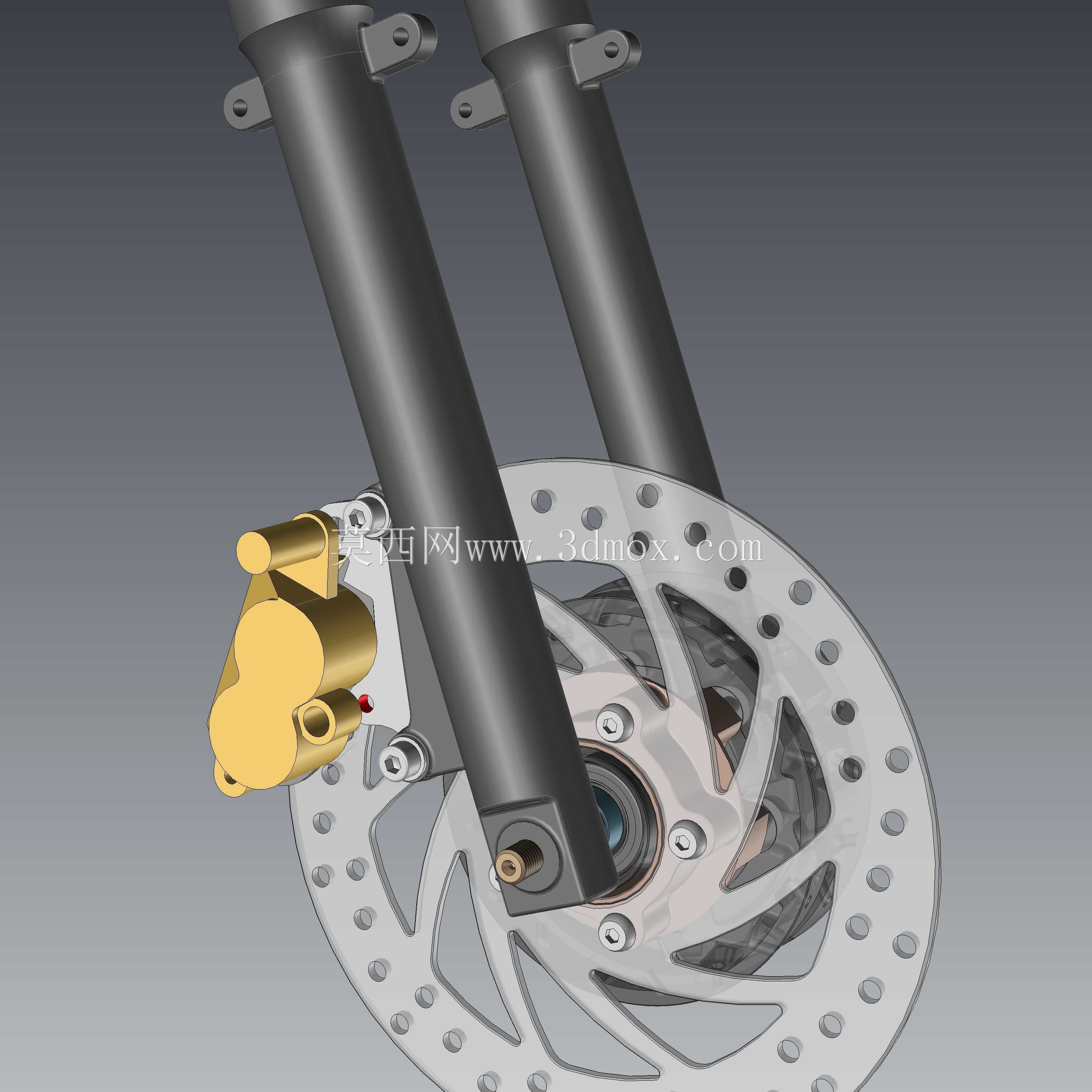

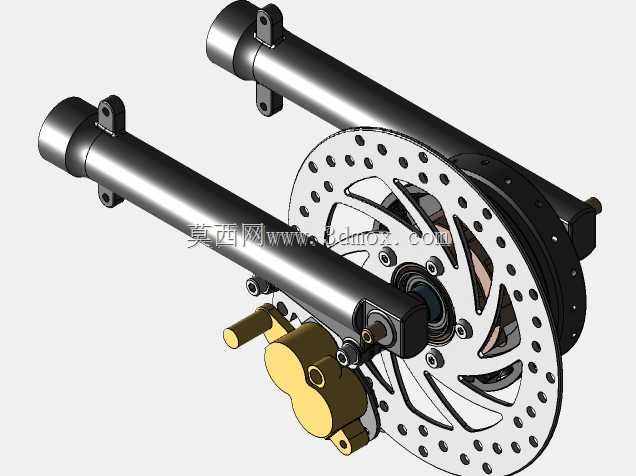

  这套制动相关组件的建模,核心围绕小排量跨骑车型的制动性能升级需求展开,日常通勤、非铺装路面轻度穿越的使用场景都被纳入了设计考量范围,没有一味追求赛道级的极端制动表现,而是把制动力度线性度、日常维护便利性、不同车型部件的适配兼容性放在了优先级更高的位置。整套组件包含盘式制动器本体、适配前叉、制动卡钳、制动主缸、制动盘、前轮毂以及自制卡钳支架多个部分,各部件的安装接口都做了匹配校核,不存在装配干涉问题。

  从功能特性来看,整套制动系统采用液压传动结构,制动主缸建立的液压力通过制动管路传递到卡钳活塞,推动摩擦片夹紧制动盘实现减速,260毫米直径的制动盘相比原厂小尺寸制动盘,有效增加了制动摩擦力臂,同等制动力输入下能获得更大的制动扭矩,高速行驶时的制动抗热衰性能也有明显提升。卡钳选用对向活塞结构,相比单活塞浮动卡钳,摩擦片两侧的施压更均匀,制动过程中不会出现单侧偏磨的问题,摩擦片的接触面积利用率更高,长时间制动后的踏板行程变化量更小。

  设计过程中首先处理的是不同车型部件的适配问题,因为选用的部件来自多款不同量产车型,各部件的原始安装基准并不统一,前叉来自CBF125车型,卡钳来自CBR125R,主缸来自PCX125,前轮毂来自MZ ETZ车型,这些部件的原厂安装孔位、轴向定位尺寸、配合公差都存在差异,不能直接组装使用。首先以轮毂的轮轴安装轴线为统一基准,先确定轮毂与前叉的配合尺寸,校核轮轴直径、轮毂轴承安装位的同轴度,保证轮毂转动时没有径向跳动,再根据制动盘的安装孔位,确定制动盘在轮毂上的固定位置,保证制动盘端面与轮轴轴线的垂直度公差控制在0.05毫米以内,避免制动时出现抖动问题。

  卡钳支架是整套适配设计的核心自制件,设计时首先确定卡钳相对于制动盘的位置,保证摩擦片的摩擦面完全覆盖制动盘的摩擦区域,摩擦片内外侧与制动盘端面的间隙控制在0.1到0.2毫米之间,既不会出现拖磨问题,也能保证制动响应速度。支架的安装孔位匹配前叉的原厂卡钳安装座,同时根据卡钳的安装孔距调整支架的伸出长度,支架的壁厚做了有限元校核,在最大制动液压力下的形变量不超过0.1毫米,避免大制动力下支架变形导致摩擦片偏磨。制动管路的走向也做了空间避让设计,沿着前叉外侧布置,用固定卡扣与前叉连接,避免转向过程中管路与车轮、挡泥板发生干涉,管路的弯曲半径不小于管路直径的5倍,防止管路弯折导致液压力传递受阻。

  安装边界方面,整套组件适配17寸直径的前轮,前叉的安装间距与原车方向柱下联板的安装尺寸匹配,不需要对下联板进行改装,轮轴直径与前叉轴孔的配合公差选用H7/h6的间隙配合,方便拆装维护。制动主缸的安装位置适配原车车把直径,手把的操作角度符合人体工程学要求,捏合行程在20到30毫米之间就能达到最大制动力,长时间操作不会出现手部疲劳。轮毂的轮辐安装位适配常规真空轮胎,不需要更换专用轮圈就能直接安装使用,制动盘的通风槽结构在行驶过程中能引导气流穿过制动盘表面,带走制动产生的热量,连续制动后的温度上升幅度比实心盘低30%左右,有效减少热衰导致的制动力下降问题。

  实际使用场景中,这套组件既可以满足城市道路通勤的频繁制动需求,在红绿灯较多的路段,线性的制动力输出可以让减速过程更平顺,不会出现轻捏就抱死的情况,也能应对山路行驶的连续下坡制动需求,大尺寸制动盘和对向活塞卡钳的组合,能提供足够的制动力储备,不需要频繁踩后刹来分担制动负荷。各部件的连接位置都做了防水防尘设计,卡钳活塞处的防尘套可以阻挡泥水、灰尘进入活塞腔,延长密封件的使用寿命,日常维护只需要定期检查制动液液位、更换摩擦片即可,不需要做特殊的保养调整。建模过程中所有配合面都做了公差标注,生产加工时可以直接参考三维模型的尺寸进行工装夹具设计,不需要重新测绘尺寸,各部件的装配顺序也在模型中做了层级划分,组装时可以按照从轮毂到前叉、再到卡钳和管路的顺序进行,不会出现装错顺序导致的返工问题。
