费斯托方形气动缸筒三维结构设计

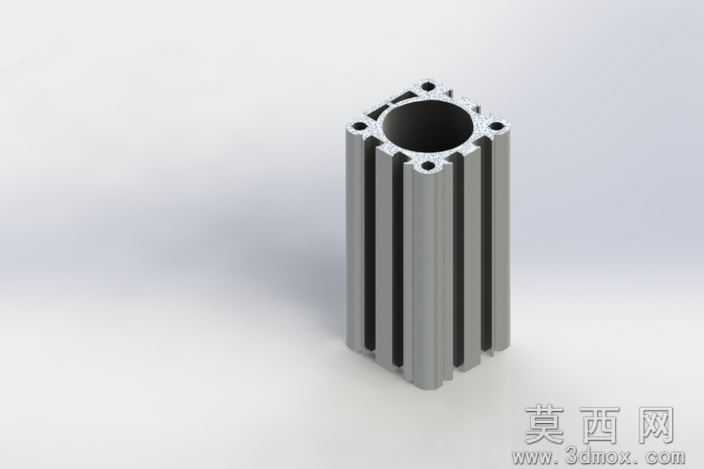

本作品为费斯托系列方形气动缸筒的三维复刻建模，整体采用工业铝型材类的外观结构设计，建模过程中严格还原了原缸筒的外形比例与结构细节。首先在三维建模阶段，先绘制缸筒的端面截面草图，精准定位中心圆形内孔的尺寸，以及外轮廓四个边角的安装孔位，同时还原外侧面均匀分布的纵向散热凹槽结构，通过拉伸特征生成缸筒的主体基体，保证整体长度与截面尺寸的比例完全匹配实物参数。建模过程中对边角的安装沉孔做了细节处理，还原孔位的倒角与深度参数，同时对内孔的内壁做了光滑面处理，符合气动缸筒内部密封配合的精度要求。材质渲染阶段，主体采用哑光银灰色金属材质，模拟工业铝合金的表面质感，调整材质的粗糙度与反光参数，还原铝型材挤压成型后的细腻磨砂质感，安装孔位的边缘做了轻微的高光处理，凸显机加工后的金属边缘特征。结构设计上，方形外轮廓搭配纵向凹槽的设计，既可以提升缸筒自身的结构强度，减少工作过程中的形变，同时凹槽结构可以适配标准安装卡扣，方便缸筒在气动回路中的快速固定与位置调整，四个边角的通孔用于端盖的锁紧安装，保证缸筒两端密封结构的装配精度。本次建模针对原停产型号的缺损缸筒做了完整的结构还原，所有配合尺寸均参考原厂参数校准，建模完成后通过干涉检查确认所有结构无重叠冲突，可直接用于后续的3D打印复刻或者机加工生产，替换损坏的原厂缸筒部件，解决原型号停产带来的配件更换难题。渲染阶段采用柔和的影棚布光，从斜上方打光凸显缸筒表面的凹槽结构层次，背景采用浅灰色渐变，突出金属缸筒的轮廓特征，整体渲染效果清晰展现缸筒的所有结构细节，方便使用者直观了解零件的外形与结构特征。
