皮带张紧装置基座结构三维设计

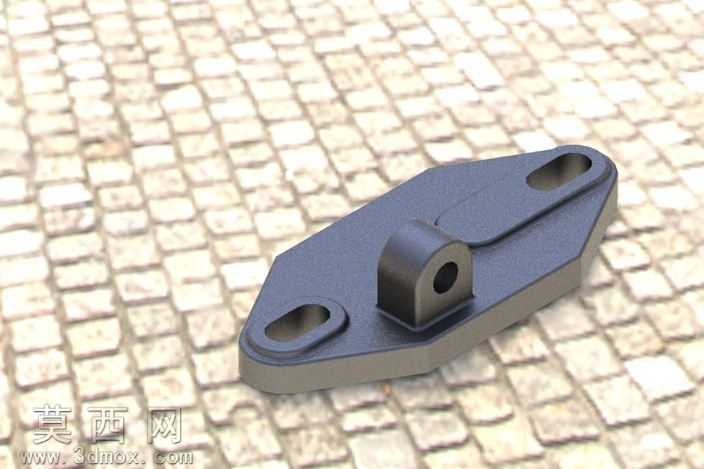

本作品为皮带张紧装置配套的基座零件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺规范，对零件的每一处结构尺寸都做了工艺合理性校验，确保模型可直接对接后续的生产加工环节。建模阶段先通过草图绘制勾勒出基座的菱形主体外轮廓，对轮廓的边角做了均匀的圆角过渡处理，避免应力集中的同时也提升了零件的外观质感，主体部分采用等厚度拉伸特征生成基础实体，保证基座整体的结构强度与安装平整度。在主体结构的基础上，分别构建两侧的长圆形安装腰孔，腰孔的尺寸设计预留了安装位置调整余量，可适配不同安装点位的偏差调节需求，腰孔的边缘做了沉台结构处理，能够让安装螺栓的头部完全沉入沉台内，避免螺栓突出影响其他部件的装配。主体中部的凸台铰接座是整个基座的核心功能结构，建模时采用凸台拉伸与同轴孔切除的组合方式完成，铰接孔的内壁做了精度公差预留设计，能够匹配铰接销轴的装配精度要求，凸台与主体基板的衔接位置做了渐变圆角过渡，有效分散铰接部位的载荷应力，避免长期受力出现结构断裂的问题。渲染阶段为模型赋予了哑光金属材质，模拟铸铁喷塑处理的真实表面质感，调整材质的粗糙度与反光参数，还原工业金属零件的哑光磨砂视觉效果，场景采用砖石地面作为展示背景，搭配柔和的漫反射光照，清晰呈现出零件的结构层次与轮廓细节，让观看者能够直观把握零件的整体形态与各部位结构关系。整个设计围绕皮带张紧装置的安装固定、铰接支撑核心功能展开，在保证结构强度满足传动载荷要求的前提下，尽可能优化零件的整体重量，去除非必要的冗余结构，兼顾实用性与经济性，模型的所有特征都保留了完整的参数化建模历史，可根据实际使用场景的需求快速调整尺寸参数，适配不同规格的皮带张紧装置使用。
