海洋环境用调制解调器防护外壳设计

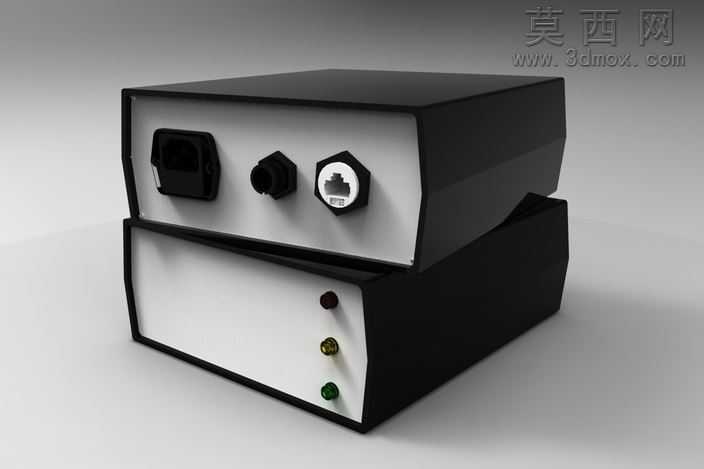

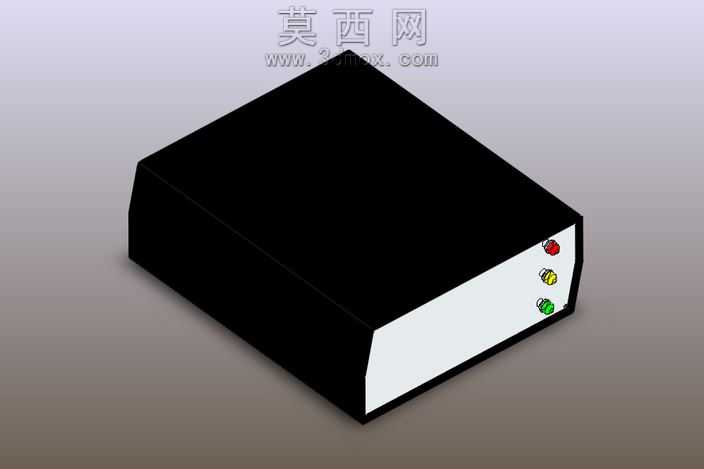

本作品为适配海洋环境使用场景设计的调制解调器防护外壳，采用三维参数化建模方式完成整体结构搭建，建模过程中优先考量壳体的空间利用率与防护性能，将内部元器件的安装位、走线空间做了精准预留，确保调制解调器核心电路板、电源模块可完整嵌入壳体内部，不会出现空间干涉问题。外壳主体采用方正的切角长方体造型，边角做了微小的圆弧过渡处理，既避免尖锐边角在海洋作业场景中造成磕碰损伤，也能减少壳体在复杂环境下的应力集中问题，提升整体结构强度。壳体分为上下两个装配部分，上盖采用哑光黑色材质模拟高强度工程塑料质感，表面做了细微的磨砂纹理处理，既可以提升手持或安装时的摩擦力，也能减少环境光线反射造成的视觉干扰；下壳正面采用浅灰白色哑光材质，与上盖形成清晰的视觉区分，同时在正面侧边预留了三个不同颜色的接口标识位，分别对应电源、信号输入、信号输出三类接口，不同色彩的标识设计可帮助使用者快速完成线路接驳，降低错接概率。建模阶段对壳体的装配卡扣、接缝位置做了精细化处理，上下壳的配合间隙控制在极小范围内，可有效阻挡海洋环境中的水汽、盐雾侵入壳体内部，保护内部电子元器件稳定运行。渲染过程中采用柔和的环境漫反射光源，搭配浅灰色渐变背景突出壳体本身的造型与材质质感，对不同材质的反光度、粗糙度参数做了反复调试，让黑色上盖的磨砂质感、白色面板的哑光质感、接口位置的金属光泽都得到真实呈现，整体渲染效果还原了外壳在实际使用场景中的视觉状态。设计过程中围绕海洋环境的使用需求做了针对性优化，摒弃了多余的装饰性结构，全部造型设计都服务于防护性能与使用便利性，整体结构简洁实用，既满足电子设备外壳的基础防护要求，也适配海洋作业场景下的特殊使用环境，可直接用于后续的结构验证与3D打印打样测试。
