RepRap3D打印机用槽型光电限位检测组件

　　在桌面级FDM熔融沉积3D打印设备的运动轴系设计中，各运动轴的原点复位、行程边界保护是保障设备运行可靠性的核心环节，这款槽型光电限位组件正是针对RepRap架构开源3D打印机的轴系限位需求开发的检测部件，可直接适配X、Y、Z三个运动轴的原点定位与硬限位防护场景，替代传统机械微动开关，解决机械触点长期往复动作产生的磨损、弹跳误触发、响应滞后等常见问题。从实际使用场景来看，该组件安装在各运动轴的行程端点位置，当运动轴上搭载的遮光挡片随运动平台插入传感器的U型槽内时，槽体两侧的红外发射与接收端之间的光路被遮挡，传感器输出电平跳变信号，传递给设备主控板，主控接收到信号后立即停止对应轴的步进电机驱动输出，同时记录当前轴的坐标原点位置，既完成开机后的自动归零校准流程，也能在打印过程中出现运动失步、指令异常时，避免运动平台超出行程范围撞击机架，造成传动带脱落、喷头剐蹭热床等设备故障。从功能特性上看，该组件采用光电非接触式检测原理，不存在机械触点的接触磨损问题，长期往复触发的寿命远高于机械式微动开关，触发响应延迟在微秒级别，不会出现机械开关触点弹跳导致的信号误判，触发位置的重复定位精度可以控制在0.05mm以内，完全满足桌面级3D打印机的轴系定位精度要求；组件自带三路信号输出引脚，可适配不同开源主控板的信号电平要求，板载的状态指示灯可以在光路被遮挡触发时直接点亮，方便设备组装调试阶段快速判断传感器安装位置是否准确、接线是否正常，

　　无需额外借助万用表等检测工具就能完成功能校验。从设计思路层面，该组件采用一体化集成设计，将光电传感芯片、信号处理电路、接线引脚、安装基座全部整合在单块PCB基板上，不需要用户额外设计信号转接电路，也不需要单独制作传感器安装固定支架，PCB基板本身就作为结构承载件，既减少了额外结构件带来的装配累积误差，也压缩了组件整体的占用空间，适配桌面级3D打印机紧凑的机架内部布局；传感头部分的U型槽宽度经过针对性设计，预留了足够的挡片插入间隙，既不会因为槽宽过大导致检测灵敏度下降，也不会因为间隙过小对挡片的安装位置精度提出过高要求，降低机架加工与整机组装的精度门槛，普通DIY用户按照常规安装公差装配即可保证触发可靠性。从外形尺寸与安装边界来看，

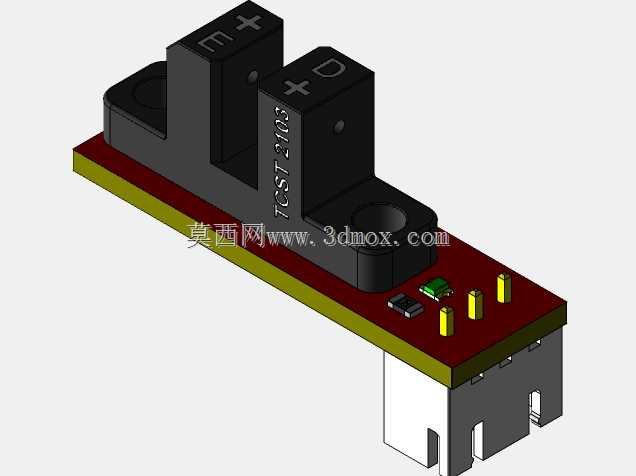

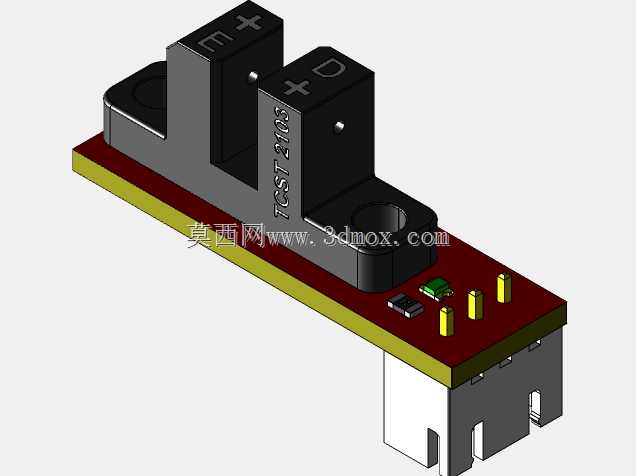

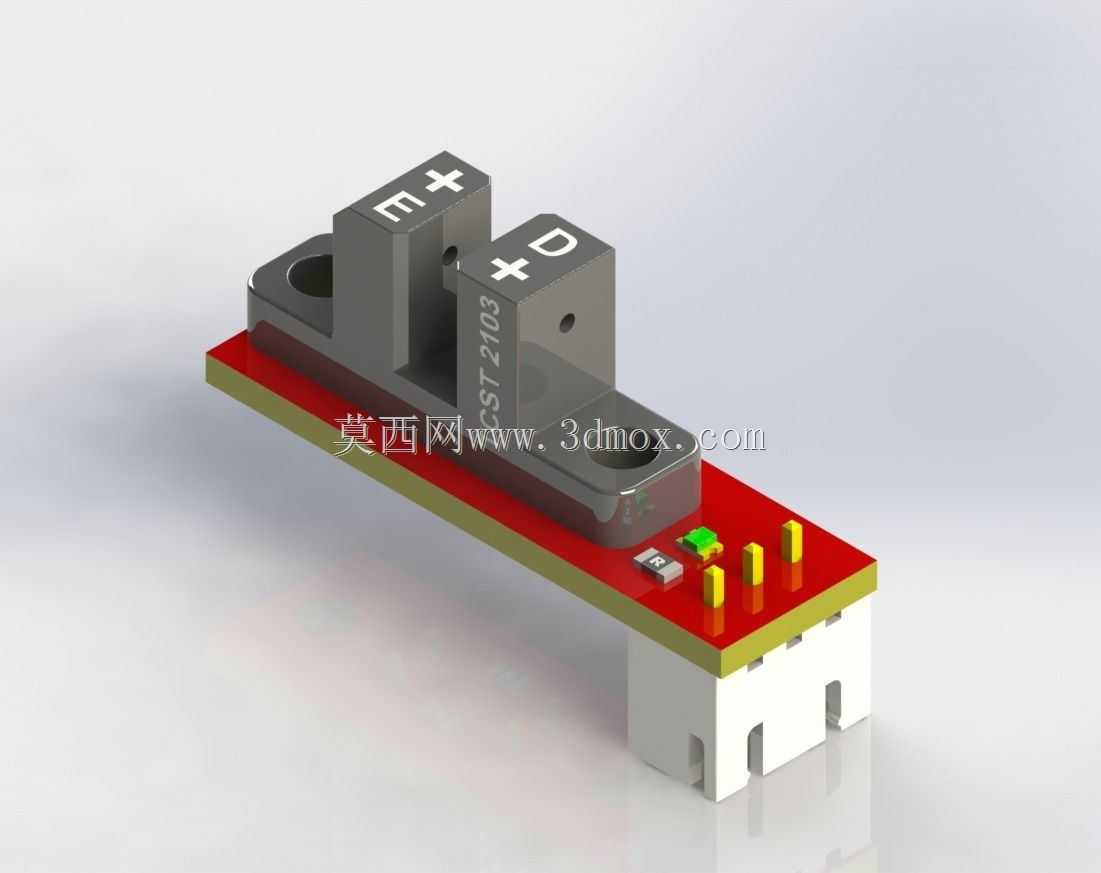

　　该组件整体为分层式结构，上层为黑色工程塑料材质的U型传感头基座，基座上预留了两个标准安装孔位，孔位间距符合开源3D打印机的通用安装孔距规范，可以直接用M2或者M3螺丝固定在铝型材机架或者3D打印的安装支架上，不需要额外打孔适配；下层为红色PCB基板，基板边缘伸出的排针引脚采用标准2.54mm间距设计，可直接对接常见的杜邦线接线，引脚定义与市面主流开源3D打印机主控板的限位接口完全匹配，不需要修改接线定义就能直接替换使用；组件底部的白色插接座为可选的快速接线结构，用户可以根据自己的接线习惯选择直插杜邦线或者使用插接座快速压接接线，适配不同的组装场景。在实际装配过程中需要注意，该传感器的触发位置为U型槽内的光路中心线位置，

　　安装时需要调整组件的固定位置，保证运动轴上的遮光挡片可以顺畅插入U型槽中心，不会在运动过程中剐蹭传感头内壁，同时要保证挡片完全遮挡光路时的位置，距离轴的物理行程端点预留2-3mm的安全余量，避免因为装配误差导致运动平台超程撞击；由于光电传感器对环境强光有一定敏感度，安装位置要尽量避开设备热端加热产生的强光直射，也不要在传感器附近布置强干扰的电源线，避免信号传输过程中出现干扰误触发。该组件的结构模型完全按照实物的实际尺寸1:1建模还原，所有安装孔位、引脚位置、槽体尺寸都与实物完全一致，结构设计人员在进行3D打印机机架设计、运动轴布局时，可以直接将该模型导入装配体中，提前预留安装空间、校核挡片的运动路径，避免实际加工组装时出现安装干涉、位置不匹配的问题，大幅缩短设备开发与改装的设计周期，减少样机试装阶段的调整工作量。
