参数化iLogic驱动金属防护扶手设计

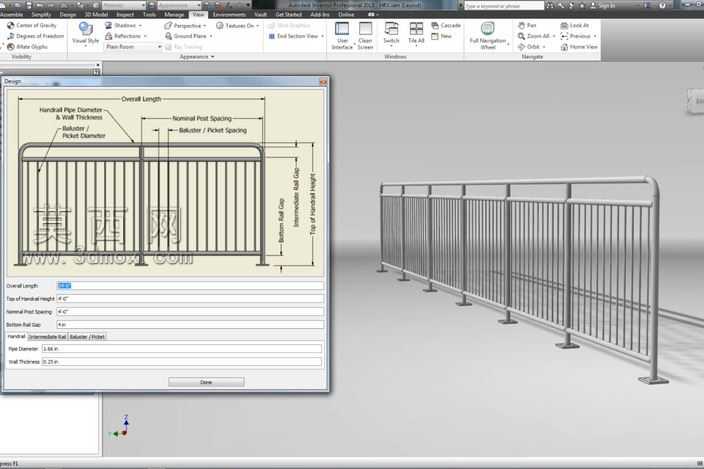

本作品是基于Inventor iLogic功能开发的参数化驱动金属防护扶手三维模型，整体建模过程围绕参数化关联逻辑搭建，通过骨架草图定义整体框架的尺寸约束关系，将扶手总长度、立杆间距、横杆高度、管材壁厚、立柱底座尺寸等核心参数全部纳入iLogic规则管控，实现单一参数修改即可驱动整体模型同步更新，无需重复调整单个特征，大幅提升同类型不同规格扶手的设计效率。模型结构完全还原实际金属防护扶手的构造细节，包含顶部扶手横杆、中部防护横杆、等距排布的竖向立杆、底部固定法兰底座四大组成部分，所有部件均采用标准化金属管材规格建模，各零件间的装配约束完全匹配实际安装逻辑，立杆与横杆的连接位置、底座与地面的固定点位都做了精准的位置约束，确保参数调整时各部件不会出现错位、干涉问题。材质方面整体赋予304不锈钢金属材质，还原了不锈钢哑光拉丝的表面质感，对管材边缘做了微小圆角处理模拟真实金属加工的倒角工艺，底座部分做了镀锌防锈材质区分，渲染时采用柔和的工业场景光照，清晰展现金属扶手的结构层次与材质质感，同时配套生成了对应的工程图视图，标注了各核心控制参数的位置与含义，方便使用者快速理解参数对应的结构部位。设计思路聚焦于重复性装配类组件的快速设计需求，针对日常项目中不同长度、不同高度的防护扶手定制需求，通过iLogic规则封装了设计过程中的冗余操作，使用者只需在参数面板输入对应项目的尺寸要求，即可自动生成符合规格的完整扶手模型，同时自动匹配对应的立杆数量、间距排布，避免人工排布立杆时出现的间距不均、数量计算错误等问题，模型的结构设计也充分考虑了实际加工的工艺要求，所有管材的连接位置都预留了标准焊接余量，底座的安装孔位也符合常规膨胀螺栓的安装尺寸，确保生成的模型可以直接对接生产加工环节，无需二次调整结构细节。
