法兰安装式工业交流电机结构设计

　　在常规工业传动系统的布局里，法兰安装式交流电机的应用场景覆盖了从通用机床进给传动、小型齿轮箱动力输入，到输送线辊筒驱动、轻工机械主运动驱动的多个环节，和底脚安装式电机不同，这类带法兰的安装形式不需要额外制作适配的电机安装座，直接通过法兰端面上的均布安装孔对接设备的安装止口，就能完成电机输出轴与被驱动部件的同轴定位，很大程度上降低了设备机架的加工难度，也减少了安装时的同轴度调校工作量。

　　从实际用途来看，这类电机主要是为对安装空间轴向尺寸有严格限制的设备提供旋转动力输出，比如CA6140这类普通车床的冷却泵驱动、主轴箱辅助传动，或是小型自动化设备的分度机构动力输入，都常选用这类法兰安装的电机，因为它的安装面直接贴合设备壳体，不需要预留底脚安装的固定空间，轴向布局更紧凑，也能避免电机运行时因为安装支架刚性不足产生的振动传导。

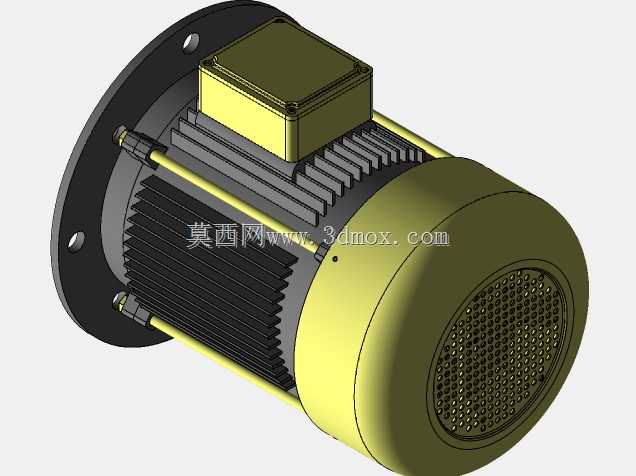

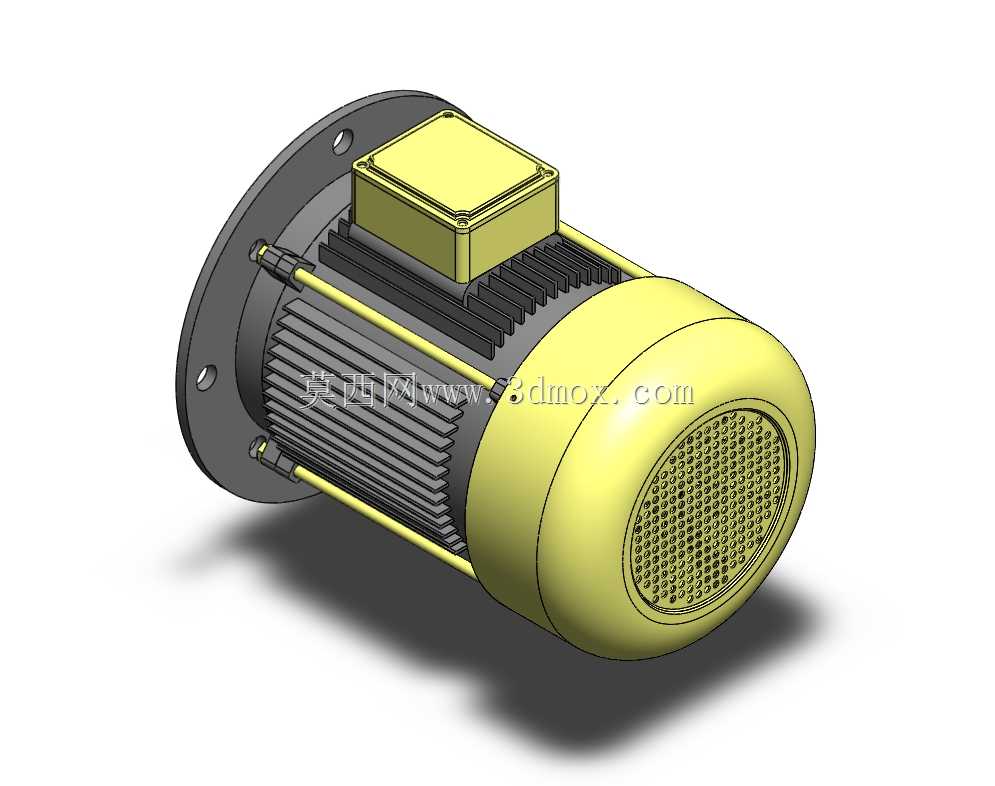

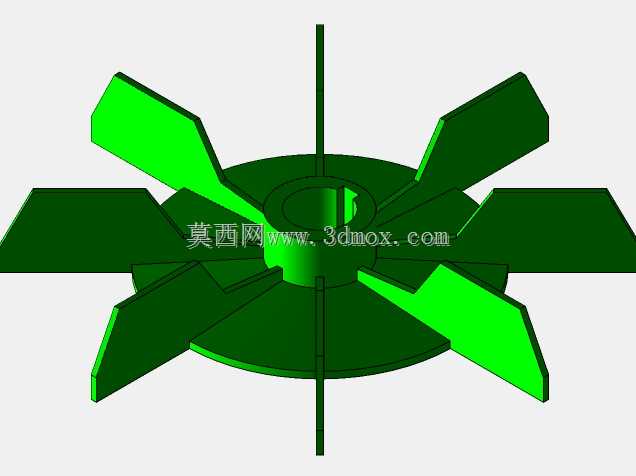

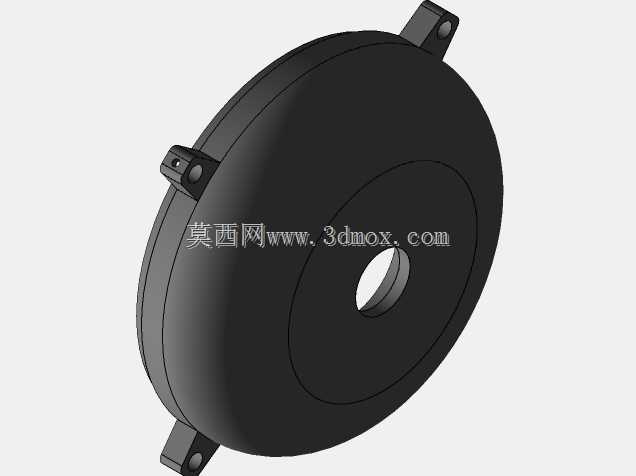

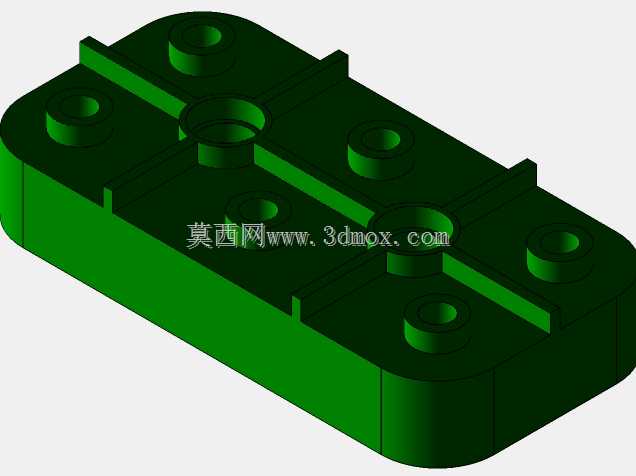

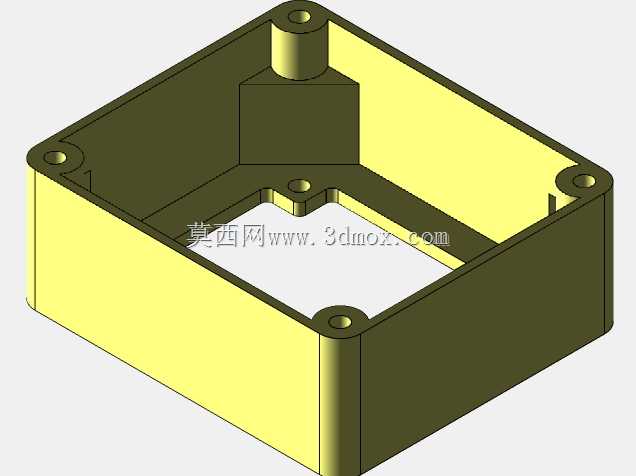

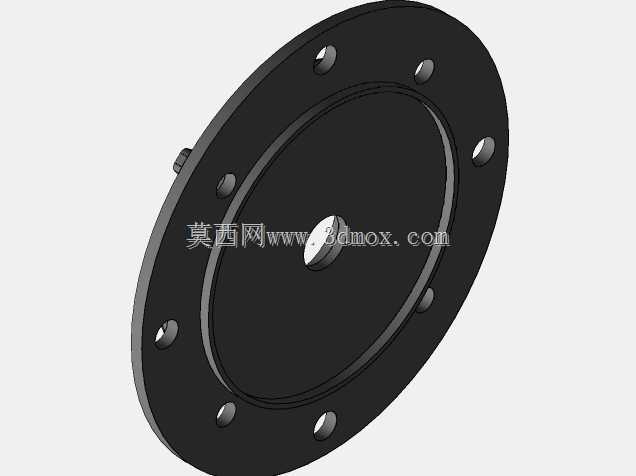

　　从功能特性上看，这个模型完整还原了电机的几个核心功能结构：前端的法兰安装端采用带止口的圆盘结构，止口尺寸和对接设备的安装孔位做了公差适配，端面上的四个安装孔位置均匀分布，能保证螺栓锁紧后电机受力均匀；电机壳体部分的轴向散热筋做了等距排布，筋条的高度和厚度按照常规中小型交流电机的散热需求设计，能在电机运行时通过壳体表面的空气对流带走定子产生的热量，避免绕组温升过高；尾部的端盖采用带通风孔的网罩结构，和壳体内部的风叶形成贯通的散热风道，风叶随转子转动时，能将外部冷空气从尾部网罩吸入，顺着散热筋之间的沟槽从前端排出，形成持续的散热循环；顶部的接线盒采用凸起的方形结构，预留了足够的接线空间，接线盒和壳体之间的密封面做了贴合设计，能避免车间环境里的切削液、粉尘进入接线腔造成线路短路。

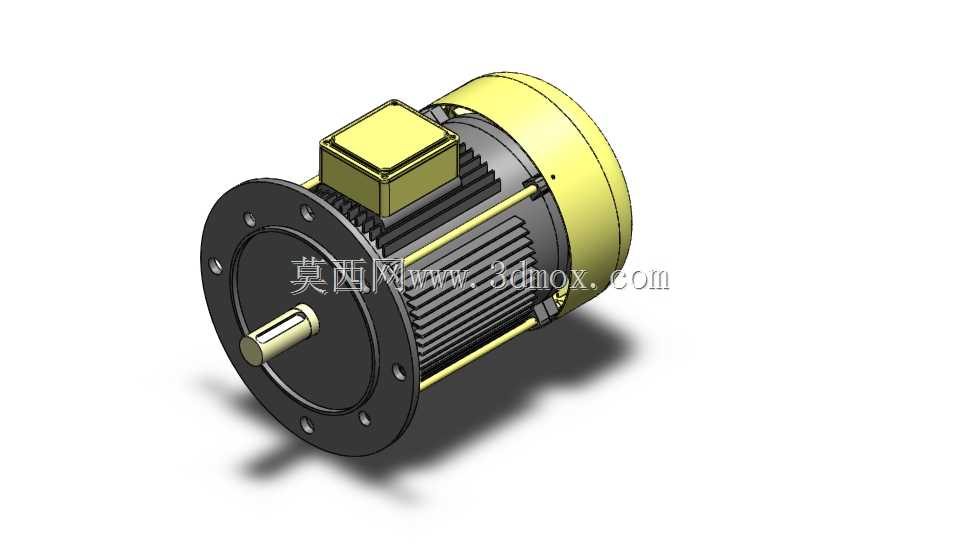

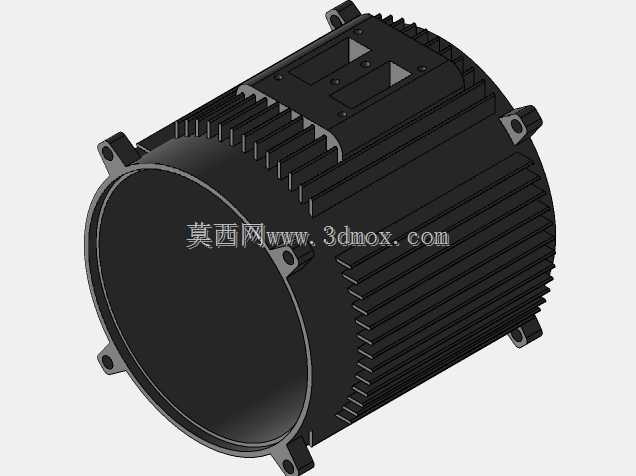

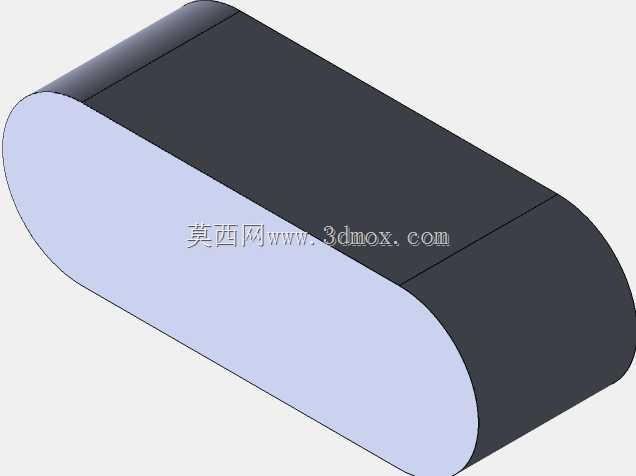

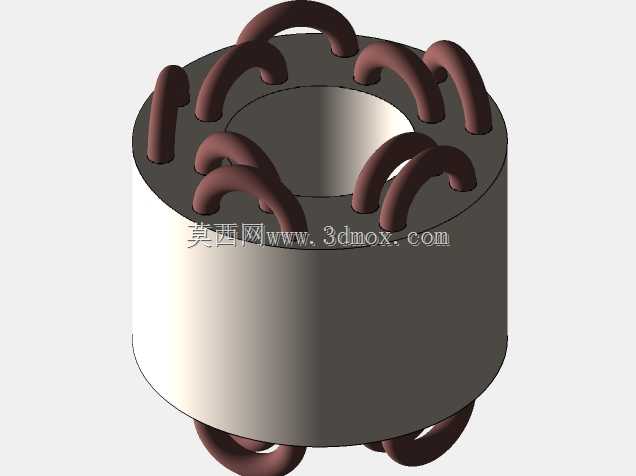

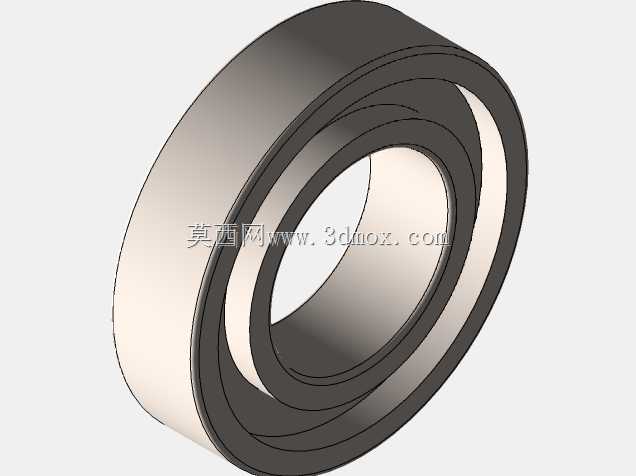

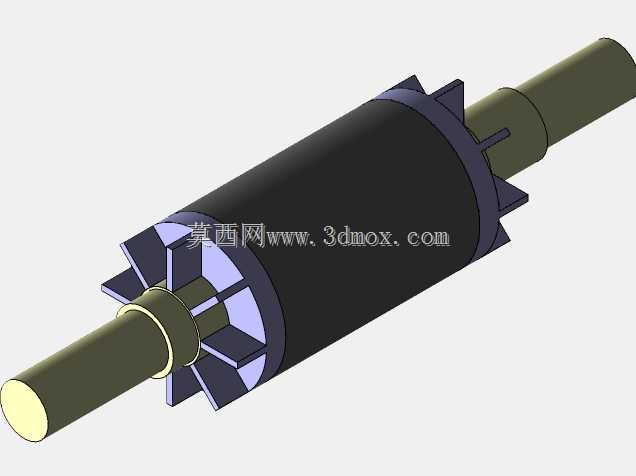

　　在设计思路上，这个模型的结构拆分完全按照实际电机的装配逻辑来做：首先是定子壳体作为核心承载部件，前端通过螺栓连接法兰端盖，后端通过螺栓连接带风罩的尾端盖，转子组件通过两端的轴承支撑在前后端盖的轴承位里，输出轴从法兰端盖的中心孔伸出，轴端做了标准的键槽结构，用来和联轴器、带轮等传动件传递扭矩；顶部的接线盒通过螺栓固定在壳体上方的预留安装座上，接线盒内部预留了接线端子的安装位置，侧面预留了电缆进线的密封接头安装孔；整个模型的装配约束完全按照实际生产的装配顺序设置，所有连接螺栓的规格、位置都和实际产品一致，没有出现结构干涉的问题，各个部件的分型面也符合铸件、冲压件的加工工艺要求，比如散热筋的拔模斜度、法兰端面的加工余量预留、接线盒的壁厚均匀性，都考虑了实际加工的可行性。

　　从外形尺寸与安装边界来看，这个电机的法兰端直径按照常规B5安装形式的中小型电机尺寸设计，法兰止口的配合尺寸符合通用工业电机的安装标准，输出轴的轴径、伸出长度、键槽尺寸都和对应功率等级的标准电机参数匹配；电机主体的外径和轴向长度控制在紧凑的范围内，安装时只需要保证对接设备的安装止口和法兰止口配合到位，螺栓锁紧扭矩符合要求，就能保证电机输出轴和被驱动轴的同轴度在允许范围内，不需要额外调整；尾部的风罩外圆直径和电机壳体的最大外径保持一致，不会额外增加径向安装尺寸，顶部接线盒的凸起高度也做了控制，不会和设备周边的其他部件产生空间干涉，在做设备整体布局时，只需要预留出接线盒侧面的电缆走线空间、尾部的通风散热空间，就能满足电机的安装和运行要求。

　　在做设备选型和三维布局时，这类法兰式电机的模型可以直接导入装配体中，用来校核安装空间、对接传动部件的位置关系，也可以用来模拟电机运行时的振动对周边部件的影响，提前排查安装干涉、传动不同轴等设计问题，避免实际加工装配时出现返工。
