28BYJ-48型5V四相减速步进电机结构

　　这款四相永磁式减速步进电机，轴径5mm，额定工作电压5VDC，是小型自动化执行场景里普及率极高的动力元件，日常做小型设备选型、结构验证时经常会用到这类元件的三维数模来做装配干涉检查。从实际应用场景来看，这类电机常出现在智能家电的风向调节机构、小型云台的转角驱动、3D打印机的送料辅助机构、智能门锁的锁舌驱动、教学实验台的位移演示模组里，因为本身带减速齿轮组，输出扭矩比同尺寸的无减速步进电机大很多，不需要额外搭配减速箱就能直接驱动低转速大扭矩的负载，能大幅简化整机的结构设计，减少额外的传动零件数量。

　　从功能特性上看，该电机为四相八拍驱动模式，步进角经过内部减速齿轮组减速后，输出轴的步进角度极小，能实现非常精准的角度定位，而且自带的两个安装固定耳，是专门为螺丝锁附设计的，安装时不需要额外做定制支架，直接在安装板上打对应孔位就能完成固定，对于快速原型验证来说非常方便。输出轴采用D型切边结构，和配套的传动轮、摇臂装配时不会出现打滑空转的情况，能保证传动精度，尾部引出的多根控制线对应不同的相序，接线时按照驱动板的定义连接就能实现正反转、角度细分控制。

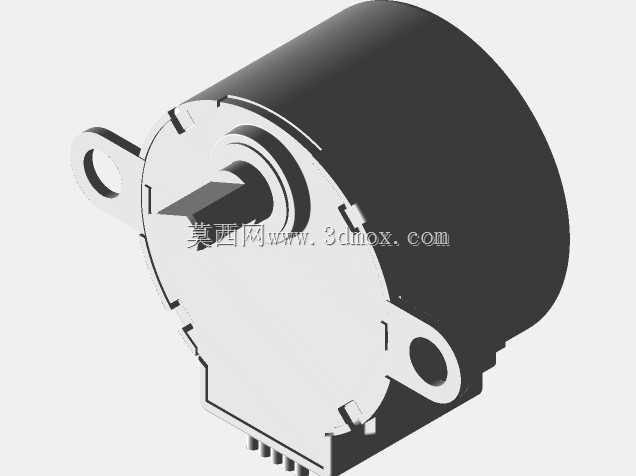

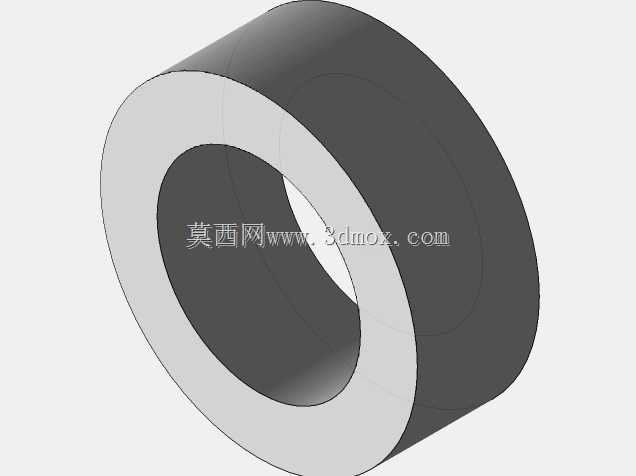

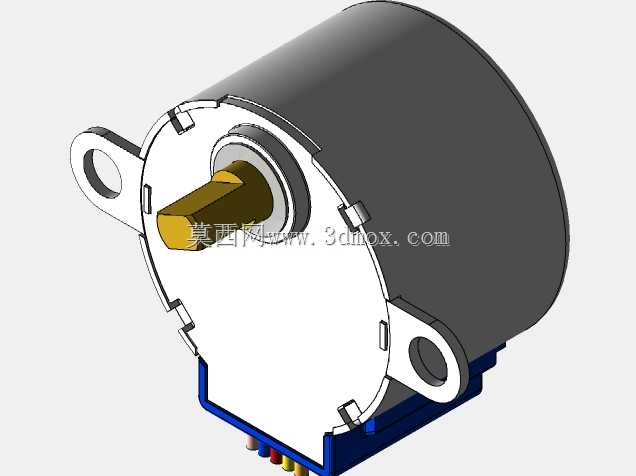

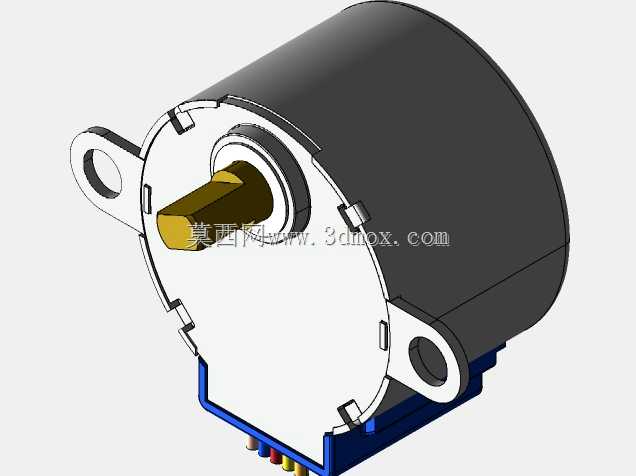

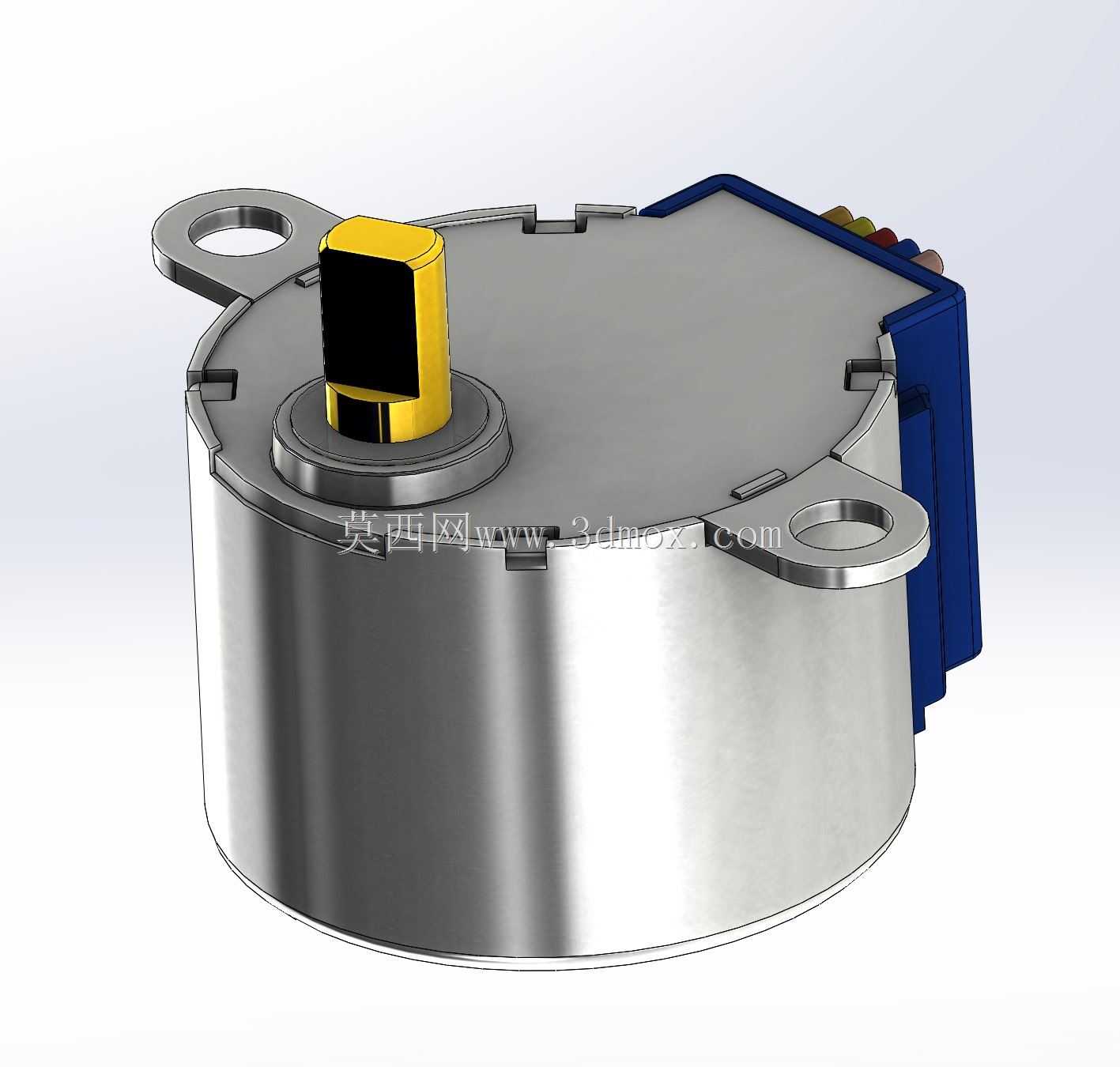

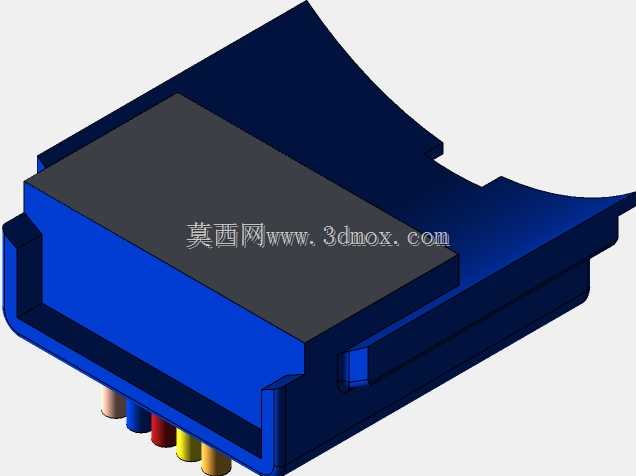

　　做这个三维模型的时候，首先是还原了电机的实际安装边界：整体圆柱形主体的外径、两个安装耳的孔中心距、安装耳到底面的高度、输出轴的伸出长度、D型轴的切边尺寸都完全按照实物测绘的尺寸来做，保证导入装配体的时候，不会和周边的结构件出现干涉。建模的时候特意把内部的减速齿轮组、定子线圈的占位、尾部的蓝塑端盖、顶部的轴套压边都做了还原，不是简单的拉伸圆柱体做外观示意，这样在做整机布线、结构布局的时候，能准确预留出尾部接线的弯折空间，也能核对电机主体和周边壳体的安全间隙，避免实际组装的时候出现零件顶死的问题。

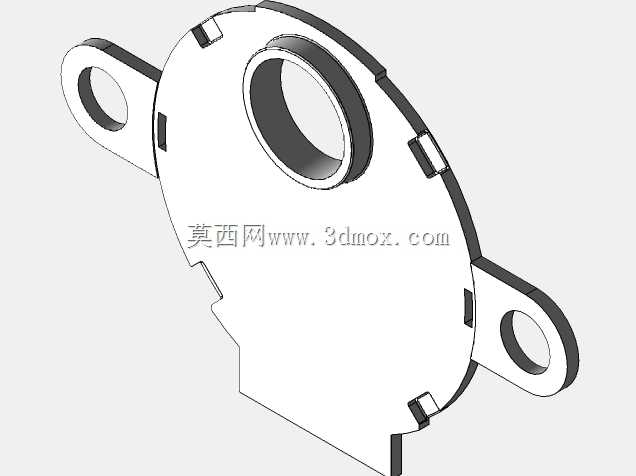

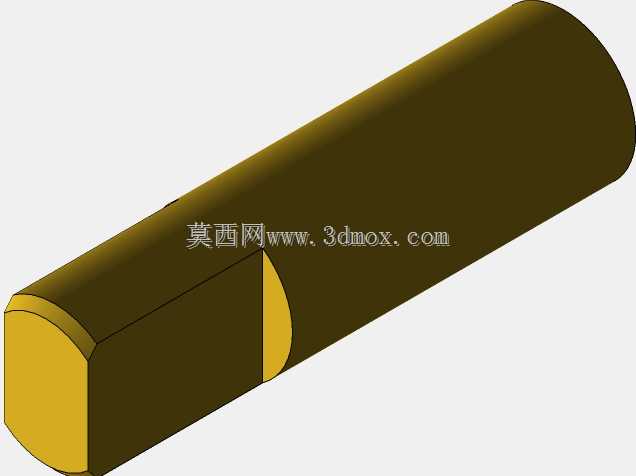

　　很多新手做结构设计的时候，容易忽略这类小型电机的实际外形细节，比如安装耳的厚度、输出轴根部的轴肩高度，往往只画一个大概的圆柱，等到实际打样组装的时候才发现孔位对不上，或者轴伸长度不够导致传动轮装不到位，这个数模把所有和装配相关的尺寸都做了精准还原：两个安装孔的孔径适配常用的M2自攻螺丝，安装耳的平面和电机主体底面齐平，锁附的时候能完全贴紧安装板，不会出现翘起歪斜的情况；输出轴的D型切边位置和实物一致，配套的标准传动轮可以直接装配不需要额外修配；尾部的塑料端盖突出主体的尺寸也做了准确建模，在设计设备后盖的时候，能准确预留出端盖和接线的空间，不会出现后盖压到电线导致绝缘破损的问题。

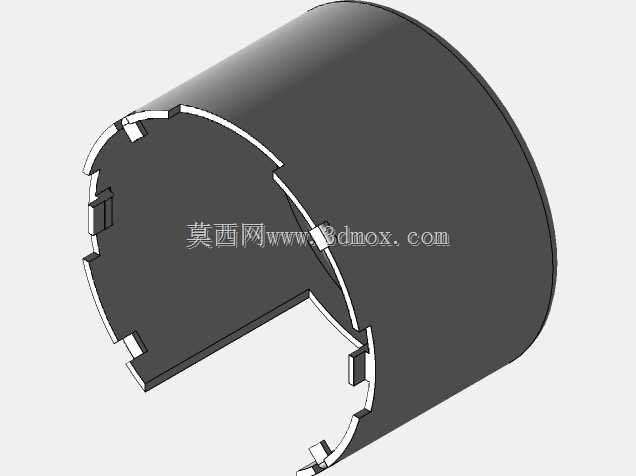

　　从选型适配的角度来说，这款电机因为工作电压是5V，可以直接和常见的单片机开发板、USB供电的小型设备共用电源，不需要额外做电压转换电路，对于低功耗、小型化的设备来说非常友好。内部的金属齿轮减速结构，在模型里也做了对应的层级还原，能直观看到减速比对应的齿轮传动路径，做传动原理演示的时候也可以直接用这个数模做爆炸视图，展示内部的传动结构，不需要额外再拆分建模。另外电机主体的金属外壳是拉深成型的薄壁结构，建模的时候也还原了外壳的壁厚、上下端的扣合边，在做散热仿真、结构强度校核的时候，也能直接赋予对应的材料参数做计算，不需要再重新处理模型的几何细节。
