衣柜顶装盒式滑动门导轨滑轮组件

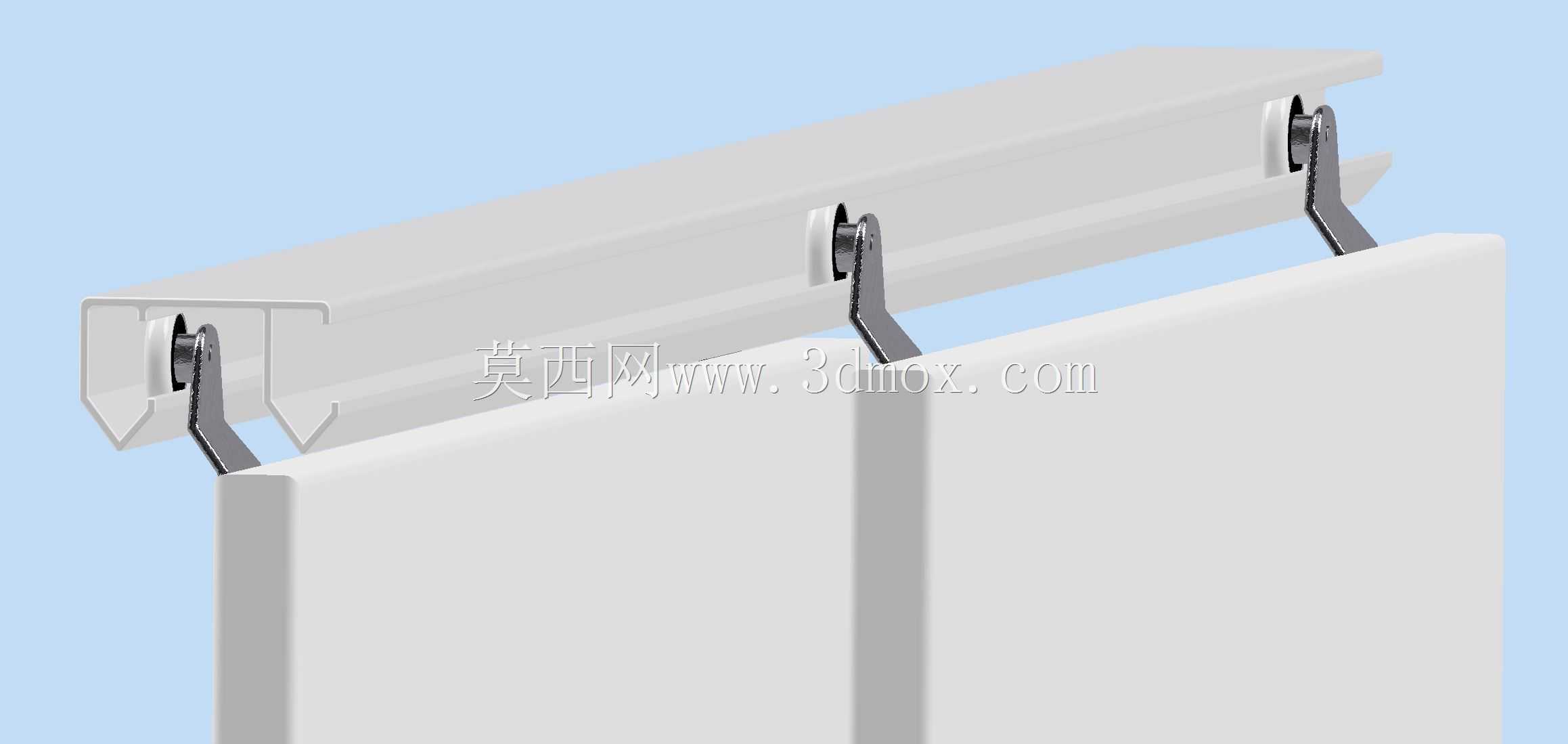

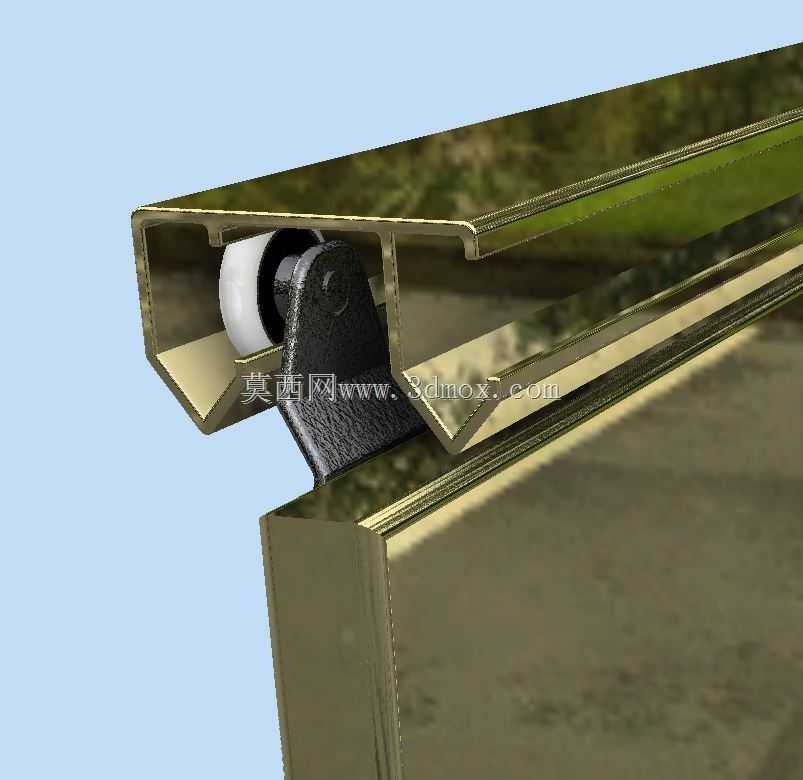

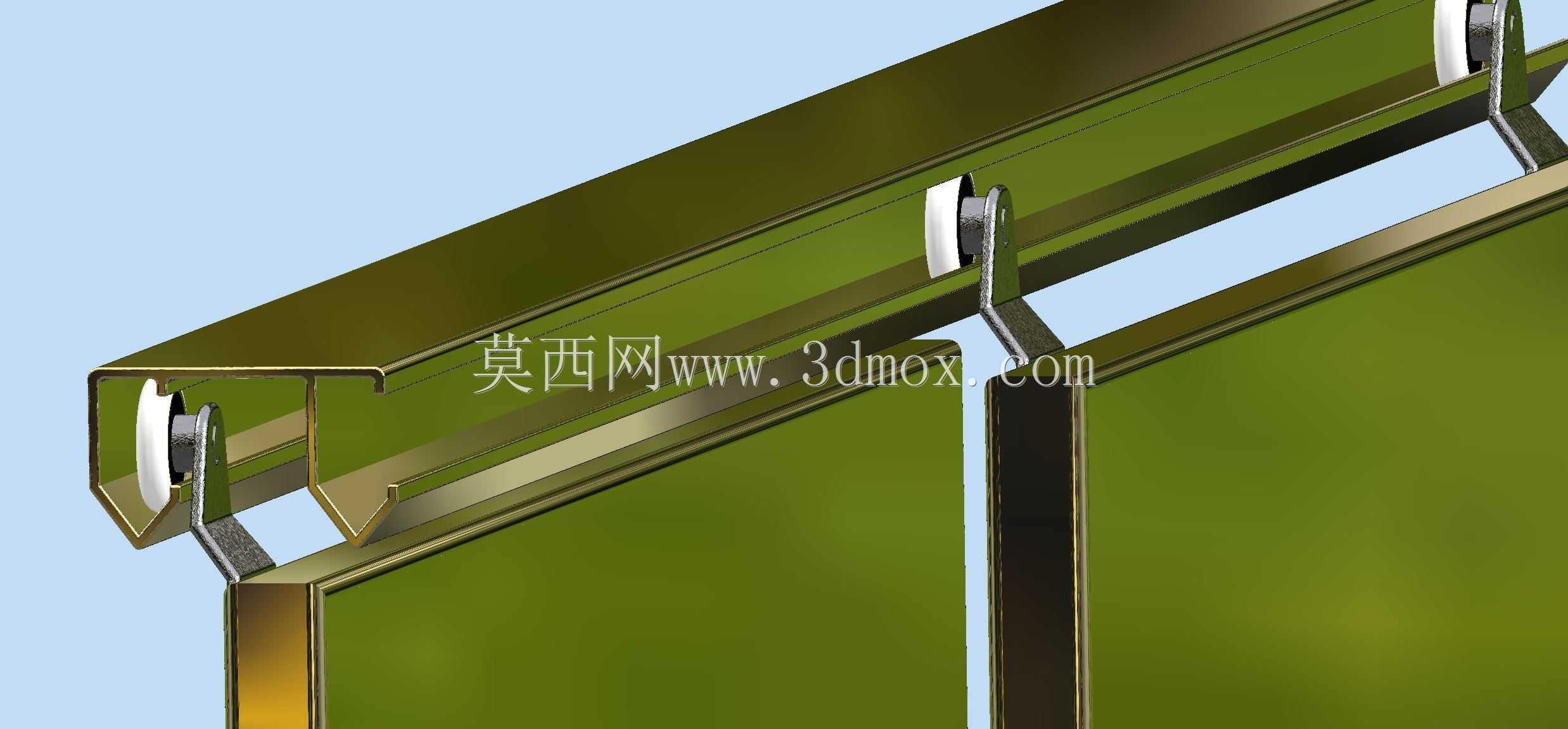

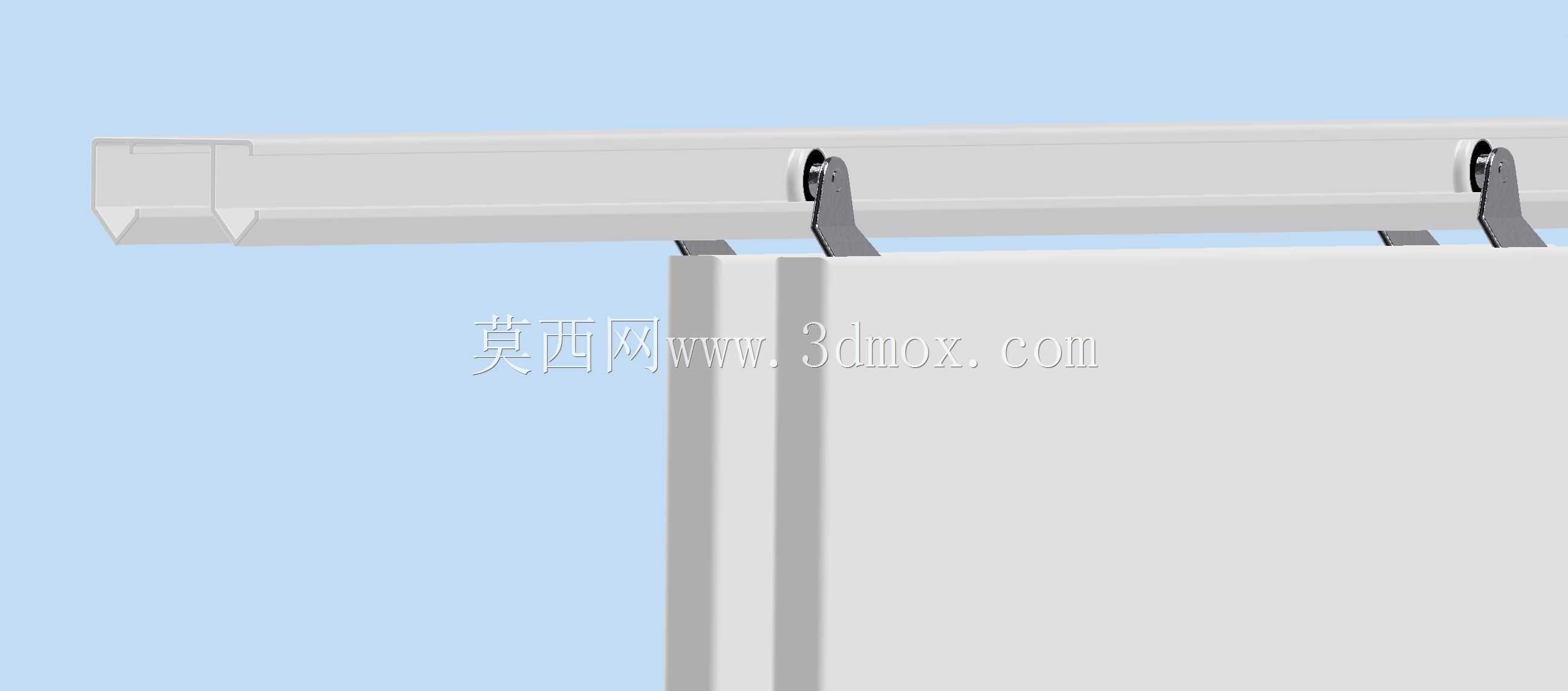

　　这套滑动系统核心应用于定制家居领域的滑动衣柜门类场景，区别于常规落地式底轨结构，采用天花板也就是柜体顶板安装的固定方式，能完全规避底轨积灰、踩踏变形、地面凸起绊脚的常见问题，尤其适配无下轨设计的极简风衣柜、嵌入式衣帽间移门，也可拓展用于同安装逻辑的室内轻质隔断门、小型储物间Wicket小门的滑动承载。从结构功能来看，整套组件包含盒式冷弯成型轨道、内嵌式滑轮挂架、承重滚轮三个核心部分，轨道采用内卷边盒型截面设计，相比开口型导轨抗扭刚度提升40%以上，滚轮完全内嵌在轨道型腔内部，不会出现侧向脱轨的风险，同时盒式结构的封闭型腔能减少灰尘、毛絮进入滚轮运行区域，降低日常维护频次。滑轮组件采用单轮悬臂挂接结构，滚轮外圈为静音耐磨工程塑料材质，

　　轮体内嵌深沟球轴承，滚动阻力系数控制在0.02以内，单组滑轮额定承重可达15kg，单扇门配置两组滑轮即可满足常规1200mm宽度、25kg以内木质或铝框移门的承重需求，滑动过程无明显金属摩擦异响，推拉手感顺滑无卡顿。设计阶段优先考虑了安装容错性，轨道的安装孔位预留了±2mm的前后调节余量，滑轮挂架上设置了高度调节偏心螺钉，安装时可在±5mm范围内调整门体高度，抵消柜体顶板安装面的平面度误差，避免门体出现倾斜、蹭边的问题。轨道的标准适配长度为1200mm，截面外形宽度为38mm、高度为22mm，安装时仅需在柜体顶板下表面预留15mm的下沉安装空间即可实现半嵌入式安装，轨道外露面可做同色覆膜处理，和柜体外观保持一致。安装边界方面，

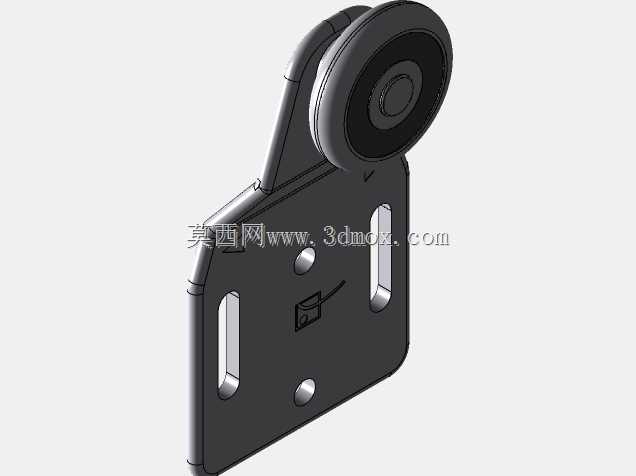

　　要求门体顶部和柜体顶板之间的预留间隙不小于12mm，门体侧边和柜体侧板的重合量控制在15-20mm，既保证密封遮挡效果，也不会因为重合量过大导致门体开关时摩擦侧板。滚轮和轨道型腔的配合间隙设计为0.3-0.5mm，既保证滑动顺畅，也能限制门体前后方向的晃动量，推拉时门体摆幅控制在1mm以内。整套结构的受力路径清晰，门体重量通过滑轮挂架传递到滚轮，再通过滚轮和轨道上接触面的承压传递到轨道本体，最终通过轨道上的安装螺钉均匀分散到柜体顶板上，避免局部应力集中导致的顶板变形。针对日常使用中可能出现的门体下坠问题，滑轮挂架采用1.5mm厚冷轧钢板冲压成型，挂接部位做了翻边加强处理，长期承重下的蠕变量小于0.1mm，

　　不会出现使用两三年后门体下坠蹭底的情况。轨道的两端可以选配定位止摆块，控制门体的滑动行程，避免推拉时门体直接撞击柜体侧板产生噪音和结构损伤，止摆块采用橡胶缓冲头，撞击时能吸收80%以上的冲击能量。这套结构的建模过程严格遵循冷弯型材的成型工艺特性，轨道的折弯内圆角设置为0.8倍板厚，避免折弯处出现应力开裂，所有冲压孔位都预留了合理的脱模斜度，符合批量冲压生产的工艺要求，滑轮组件的装配间隙完全按照实际公差配合要求设置，虚拟装配时无干涉问题，可直接用于生产开模前的结构验证，也能给家居五金设计从业者提供成熟的顶装移门结构参考，建模时还原了金属轨道的表面拉丝纹理、塑料滚轮的哑光质感、冲压件的镀锌层细节，结构拆解清晰，可直接导出工程图用于生产指导。
