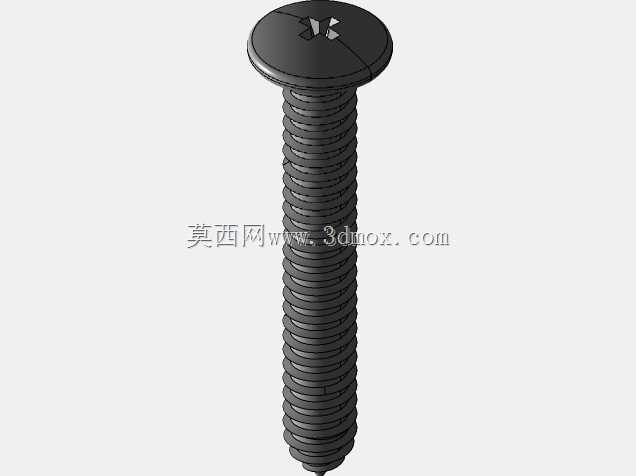

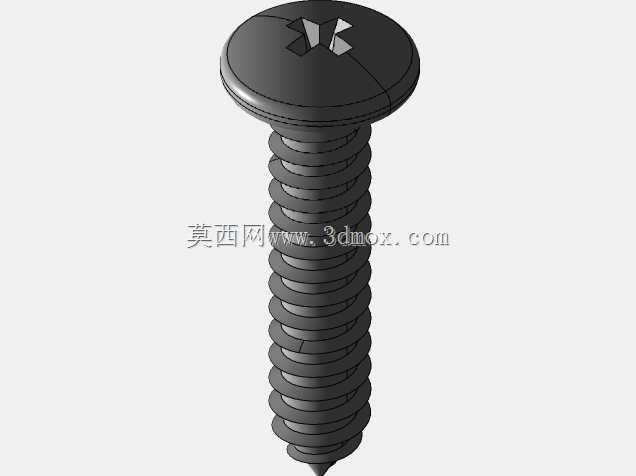

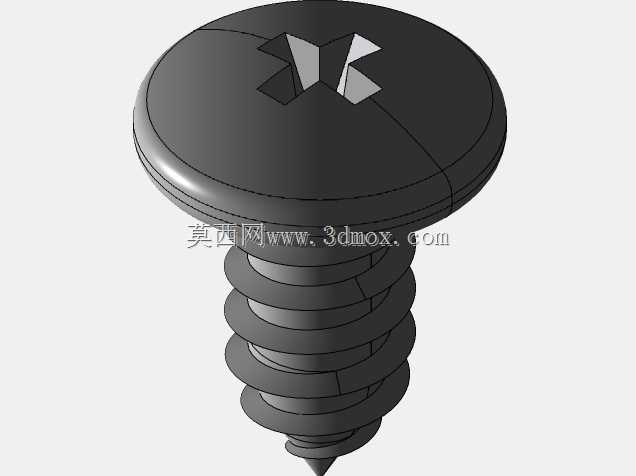

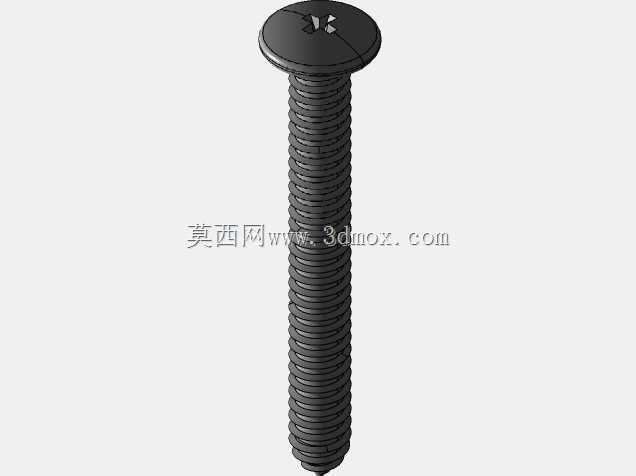

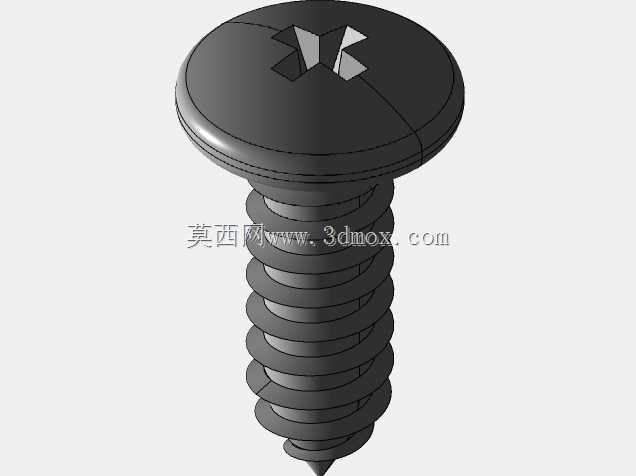

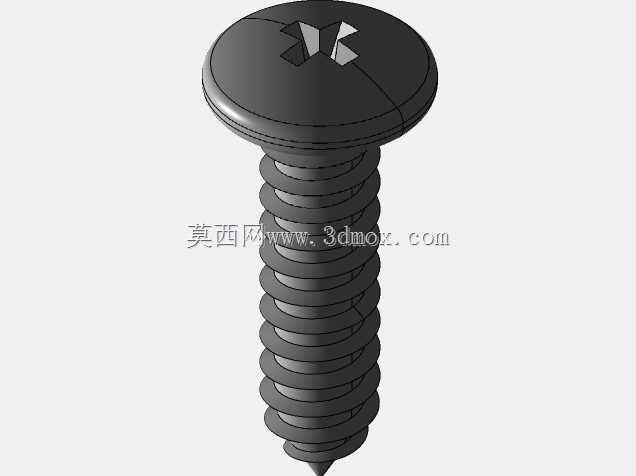

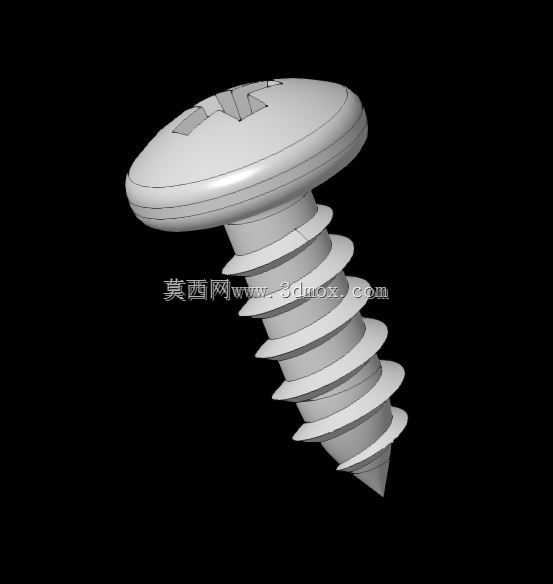

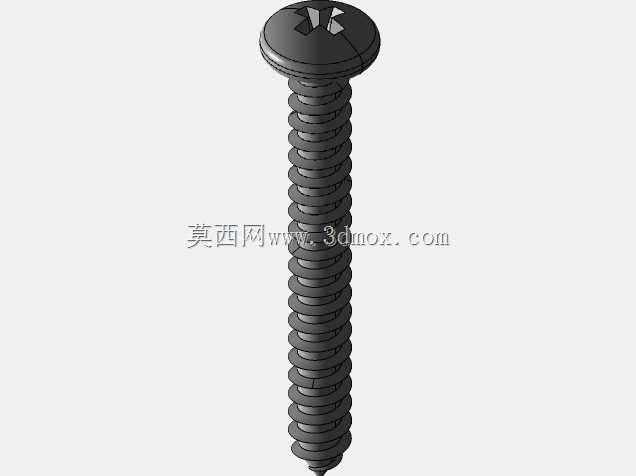

十字槽盘头自攻派克螺钉参数化结构

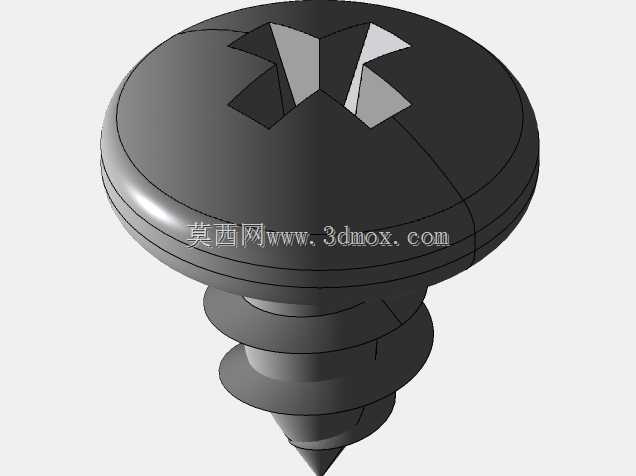

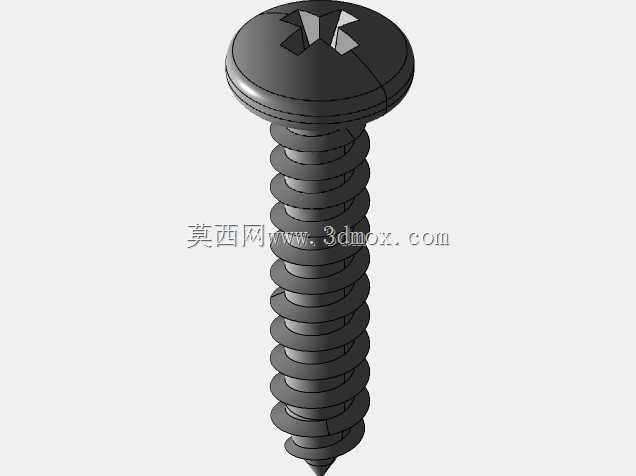

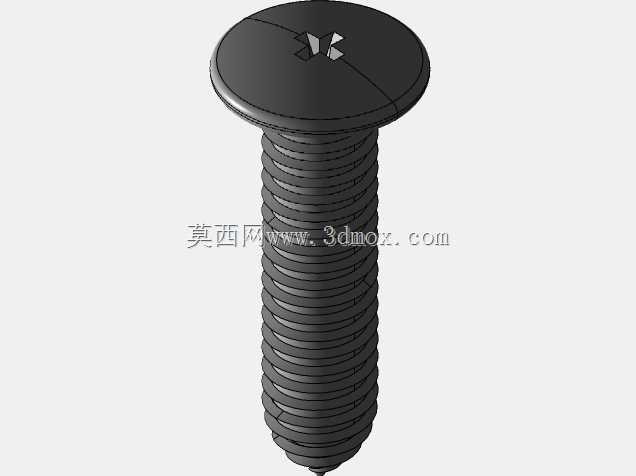

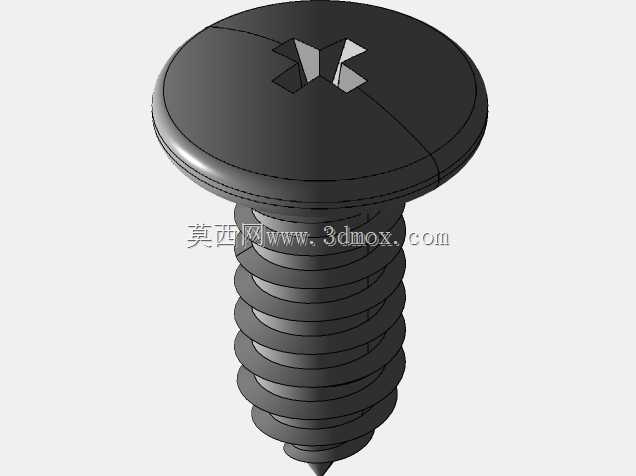

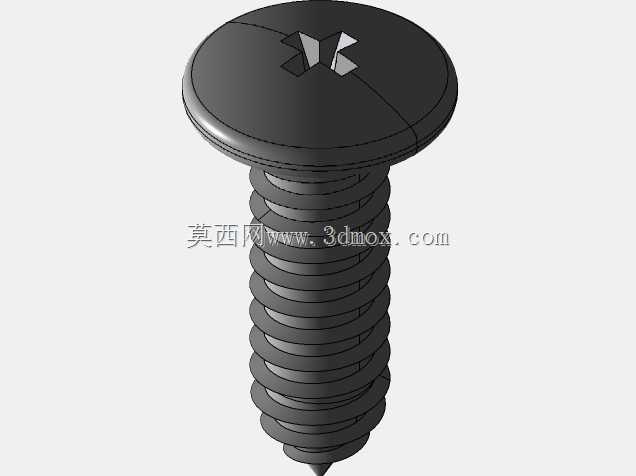

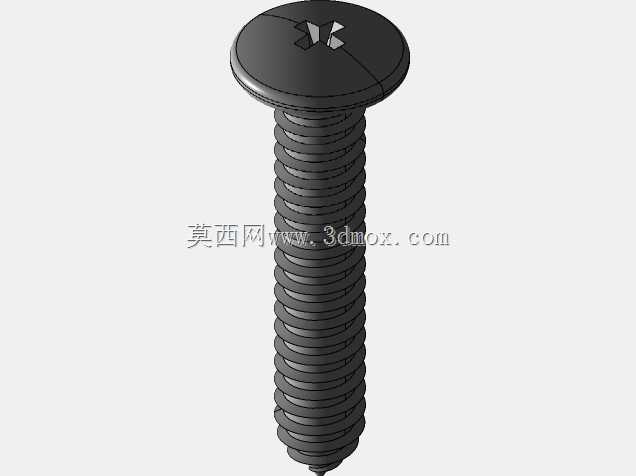

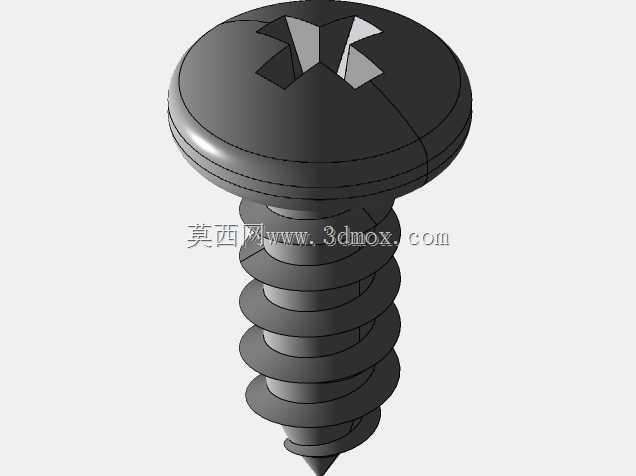

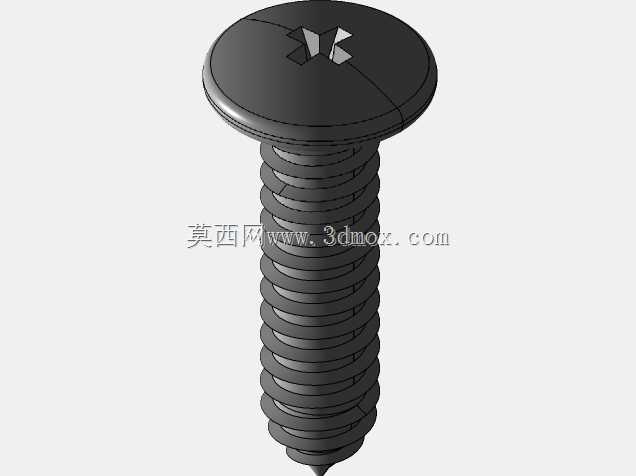

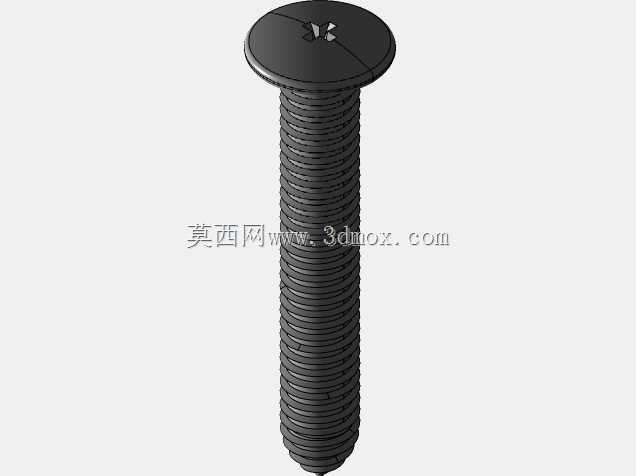

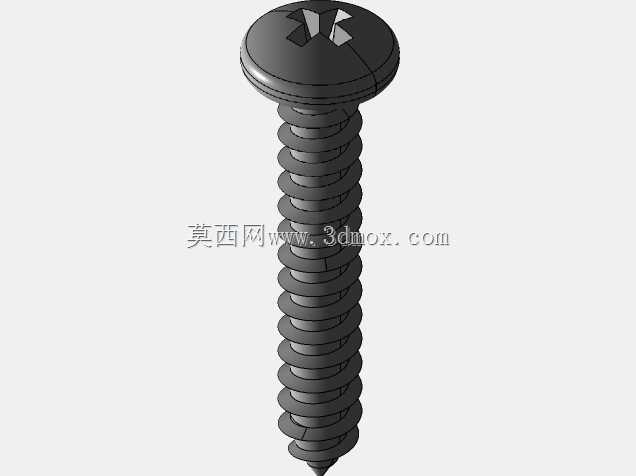

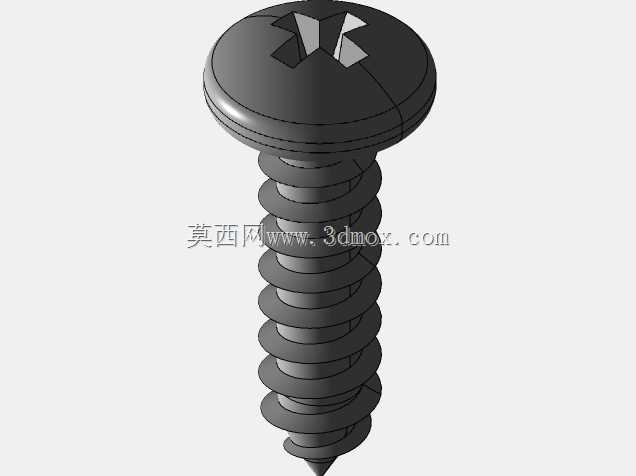

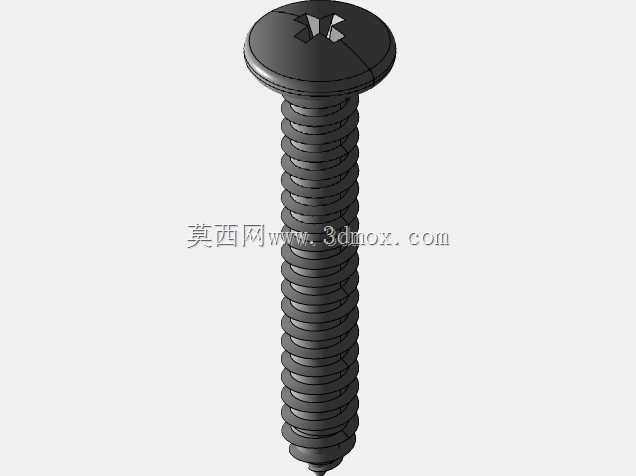

　　在消费电子外壳装配、家电塑料壳体拼接、汽车内饰非金属件固定这类场景里，自攻派克螺钉是出场率极高的紧固件，它不需要预先在被连接件上攻出配套内螺纹，依靠自身螺纹牙型在装配过程中直接挤压出啮合螺纹，大幅减少预制工序的工时与配套丝锥损耗，尤其适合厚度1.2mm到4mm的热塑性塑料、薄铝板、纤维板这类低硬度基材的连接作业。这款盘头十字槽自攻派克螺钉的设计，首先从头部结构切入，盘头的大直径承压面能有效分散锁紧时的压应力，避免软质基材被螺钉头压溃出现凹痕，甚至被穿透的问题，头部的十字槽适配常规PH2规格十字批头，槽深经过反复校核，既保证批头插入后有足够的咬合深度，不会在锁紧时出现滑牙跳头的问题，也不会因为槽深过深削弱头部的结构强度，

　　导致拧紧时头部出现开裂。螺纹段的设计是这类自攻螺钉的核心，牙型采用30度牙侧角的宽牙设计，牙顶做了微小的圆弧过渡，拧入基材时不会切削切断基材的纤维结构，而是通过挤压让基材材料顺着牙型流动填充到螺纹间隙里，形成足够的啮合抱紧力，相比普通机丝牙螺钉，这种牙型在塑料件上的防松脱性能提升40%以上，同时反复拆装3次以内依然能保持足够的锁紧力矩，不会出现牙型滑丝失效的问题。螺钉末端采用锥角25度的导向尖头，尖头长度控制在1.5个螺距的尺寸，装配时不需要额外的导向定位，能快速对准预制的导向孔，减少装配时的歪斜概率，哪怕是手工装配作业，也能保证螺钉垂直拧入基材，避免因为歪斜导致的螺牙错扣、基材开裂问题。从安装边界来看，

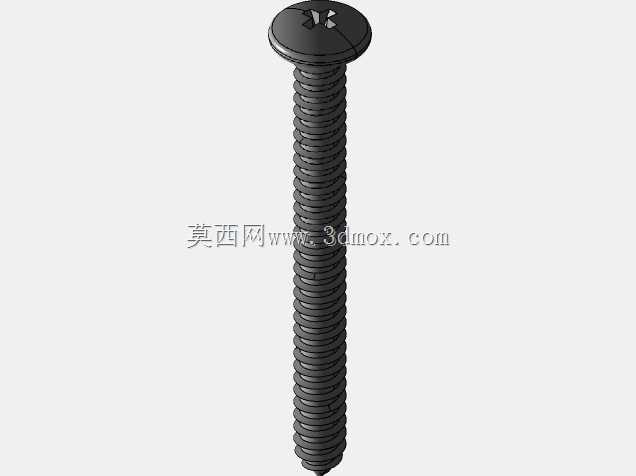

　　这款螺钉的总长度覆盖常用的6mm到25mm区间，头部直径统一为对应螺纹规格的1.8倍，头部高度控制在螺纹公称直径的0.6倍，装配时螺钉头露出被连接件表面的高度不超过1.2mm，不会因为突出过高影响产品的外观平整度，也不会和周边的其他结构件产生干涉。预制导向孔的直径需要根据基材硬度调整，在ABS、PP这类常用塑料件上，导向孔直径设置为螺纹公称直径的0.7倍时，能获得最佳的锁紧力矩和抗拔脱力，如果是密度更高的PC或者玻纤增强塑料，导向孔直径可以放大到公称直径的0.75倍，避免拧入时应力过大导致基材开裂。建模过程中，螺纹段采用螺旋扫掠的方式生成，每一圈螺纹的螺距误差控制在0.02mm以内，保证和实际量产件的牙型一致性，

　　头部和螺杆衔接的位置做了R0.3的圆角过渡，避免应力集中导致的螺杆断裂问题，十字槽的位置严格和螺钉轴线同轴，槽的对称度公差控制在0.1mm以内，保证自动锁螺丝机作业时批头能顺利导入槽内，不会出现批头打滑刮花螺钉头表面的问题。在实际设备选型应用中，这类螺钉常被用在机床的外防护塑料盖板安装、电控箱内部的线槽固定、气动元件的塑料支架连接等位置，相比普通自攻螺钉，它的宽牙设计在震动工况下的防松性能更优异，不需要额外加装防松垫圈，就能满足一般工业设备的震动使用要求，盘头的大承压面也不需要额外加装平垫圈来分散压力，能减少装配时的零件数量，提升装配线的作业效率。建模时还需要注意螺纹收尾段的处理，最后半圈螺纹采用渐消收尾的结构，避免螺纹末端出现尖锐的飞边结构，既保证装配时不会刮伤操作人员的手部，也能让螺钉拧到底时，最后一圈螺纹能平稳和基材啮合，不会出现卡滞的问题。
