可翻转高度调节双面炭烤置物架

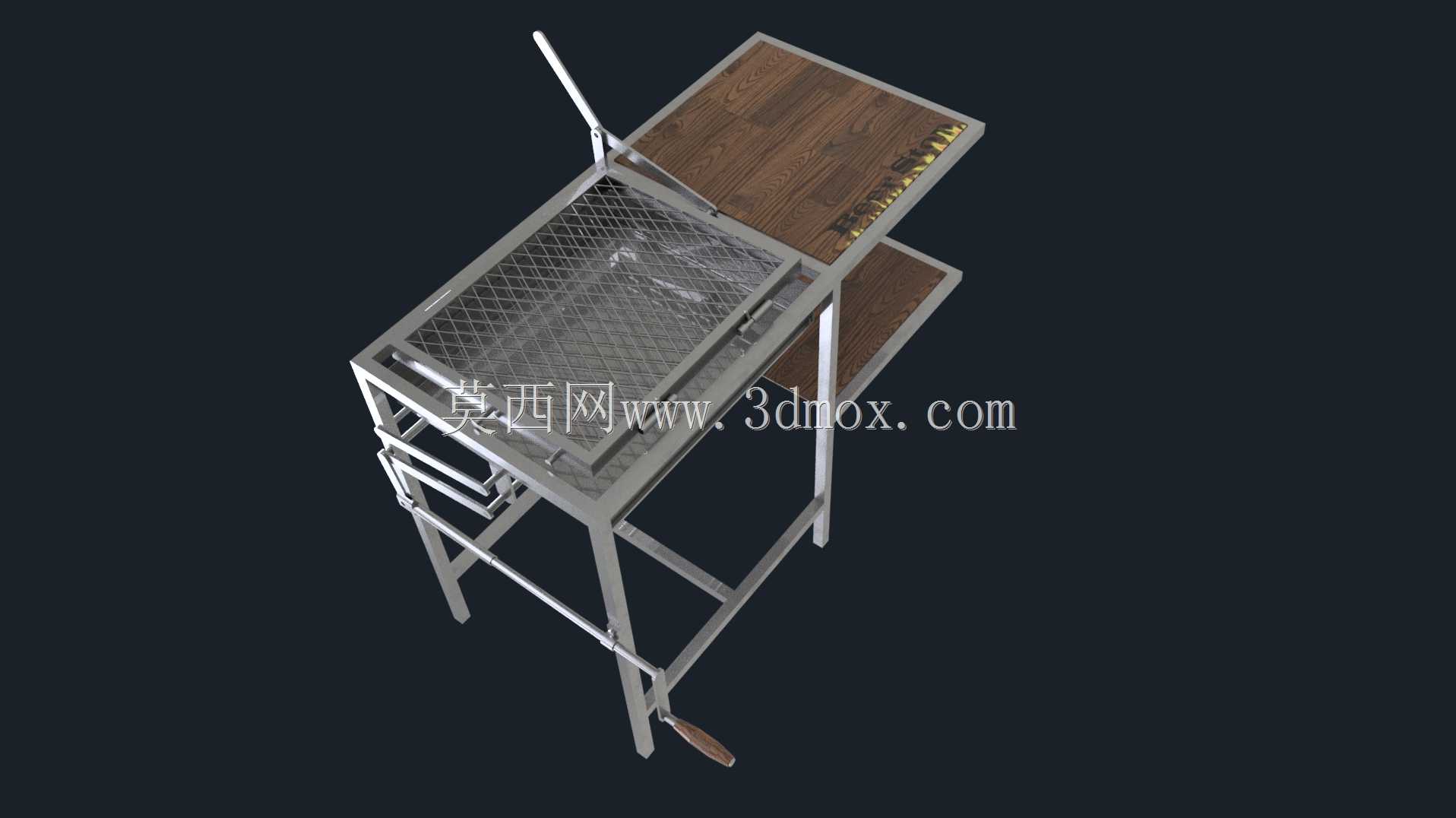

　　这款双面炭烤设备的结构设计，完全围绕户外聚餐、庭院烧烤、流动摊点的实际使用痛点展开，没有多余的装饰性结构，所有部件都服务于实际操作的便利性。从实际使用场景来看，常规炭烤架普遍存在炭灰清理麻烦、烤制温度无法灵活调整、操作台面不足、烤网翻面困难的问题，这款结构在设计阶段就针对性做了结构优化。首先看核心的烤制单元，烤架主体设置在可翻转的盒式框架内，翻转转轴的阻尼经过匹配设计，单手即可操作翻面，不需要额外拆卸烤网就能实现食材的双面烤制，避免了传统烤架翻面时食材掉落、炭灰扬起的问题。炭盒部分采用可拆卸的木炭托盘设计，托盘与外框架之间留有15mm的通风间隙，既保证木炭燃烧的供氧需求，拆卸后可以直接倾倒炭灰，清理时不需要挪动整个架体，

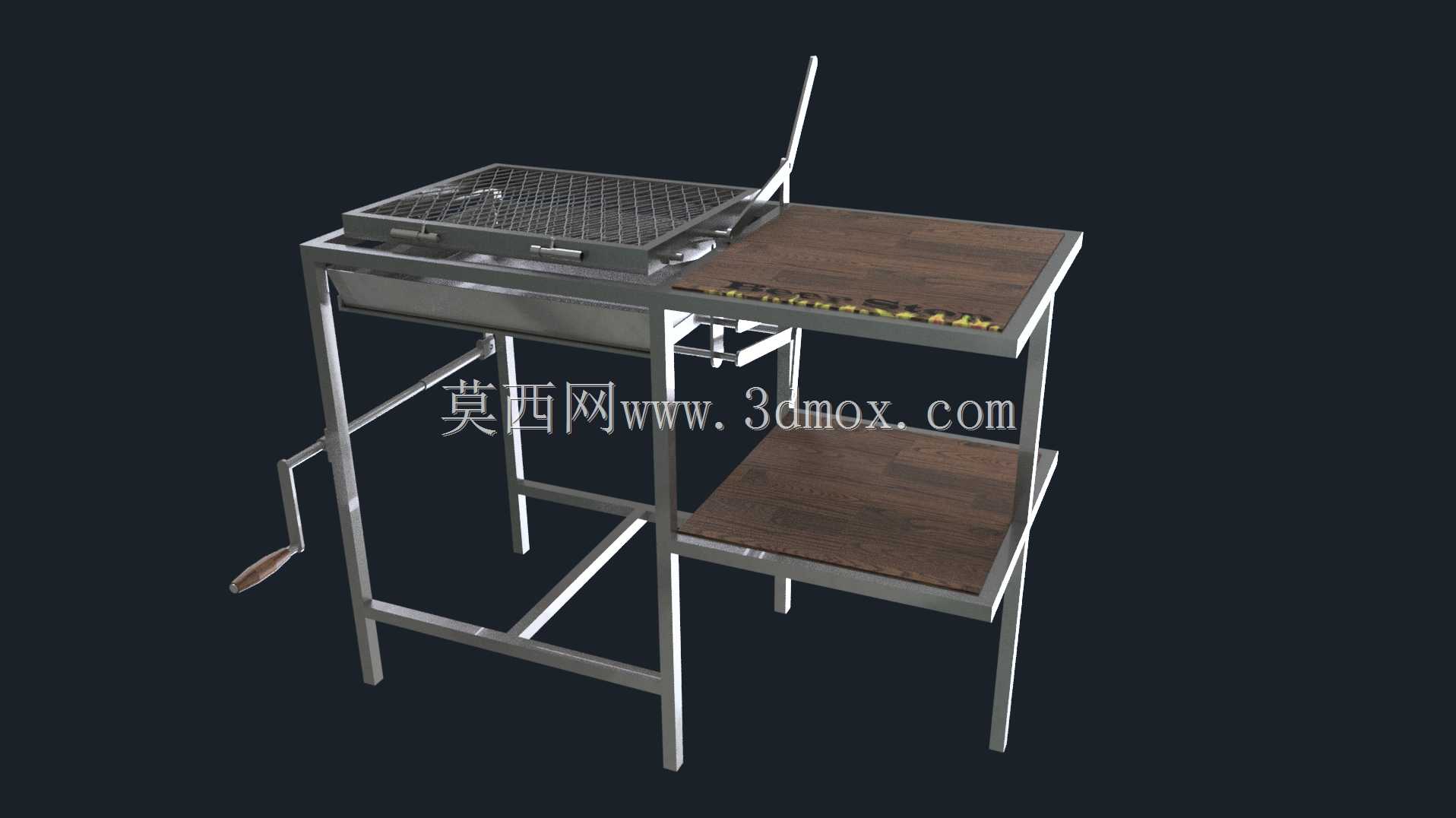

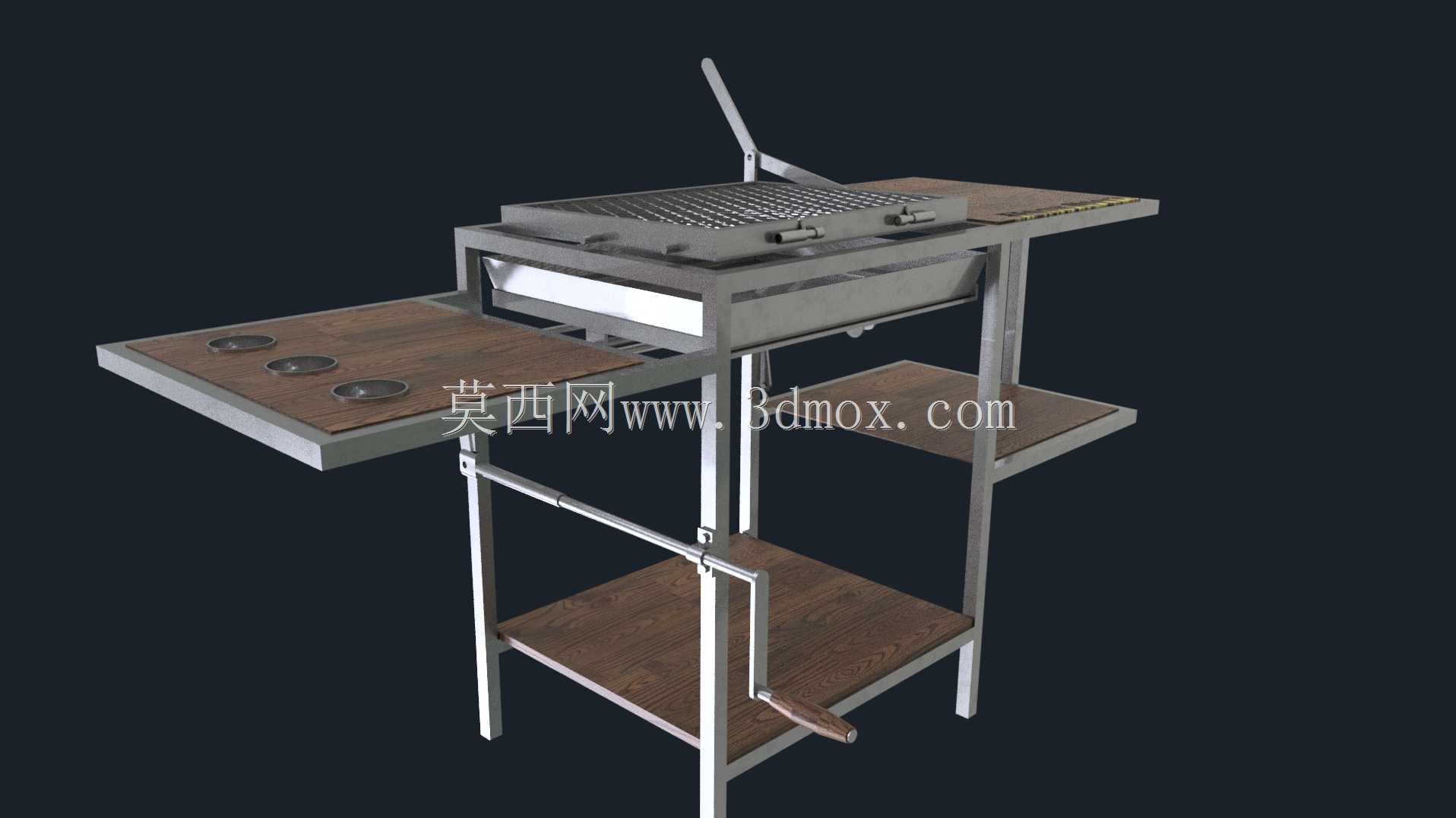

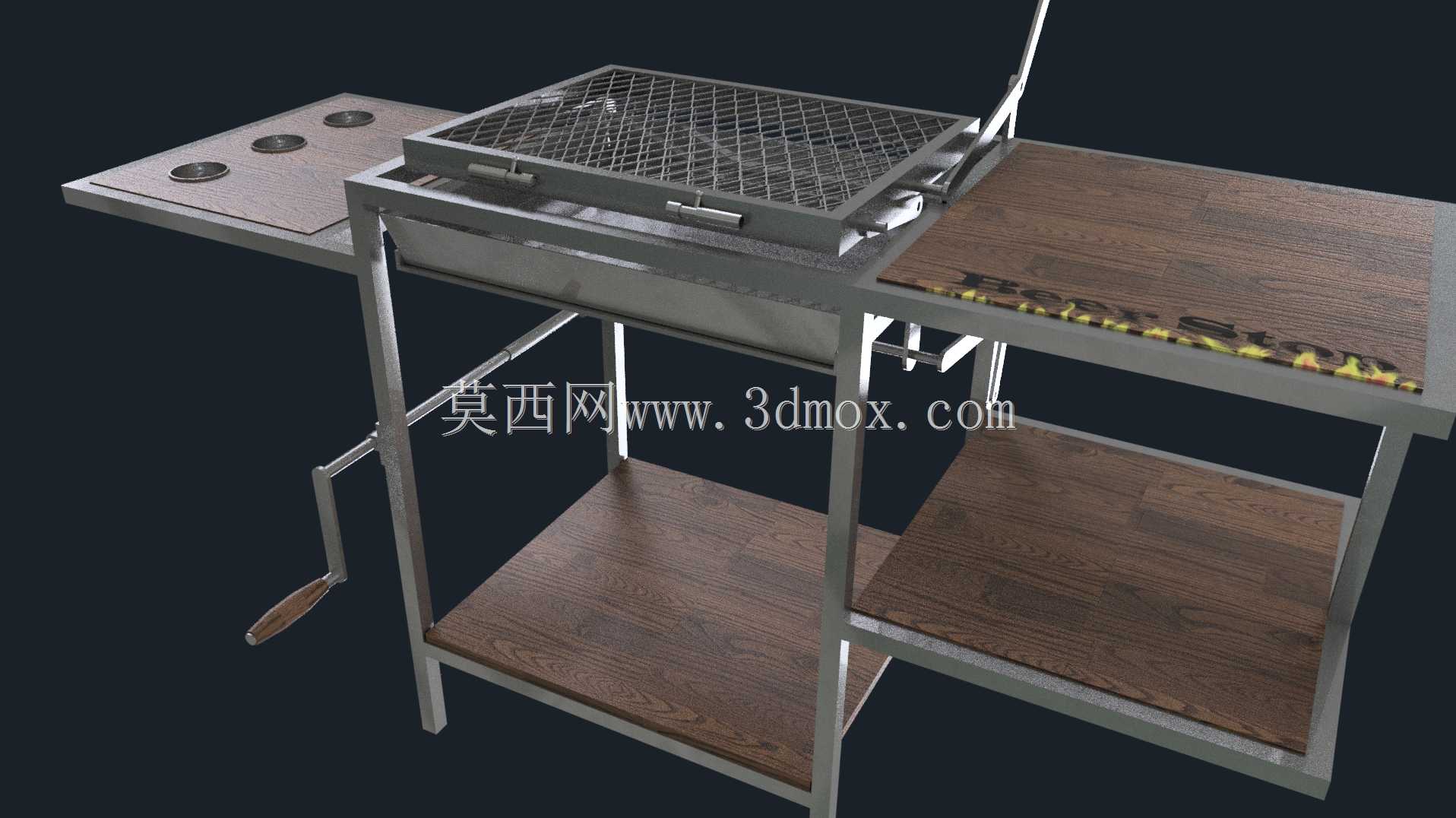

　　大幅降低使用后的清洁工作量。高度调节结构采用侧边摇柄驱动的丝杆升降机构，通过转动摇柄可以带动炭盒整体上下移动，调整炭源与烤网之间的距离，以此控制烤制区域的温度，不需要通过挪动木炭或者垫高烤网的方式调温，烤制过程中可以根据食材的不同需求灵活调整温度区间，比如烤制油脂含量高的肉类时可以升高炭盒距离避免烤焦，烤制蔬菜类食材时可以降低距离提升烤制效率。架体两侧设置了一体化的木质置物台面，左侧台面预留三个圆形杯槽，可以直接放置调料罐、饮品杯，避免操作过程中容器倾倒，右侧台面为平整置物区，可以临时放置待烤食材、烤制工具或者成品食物，不需要额外搭配侧边小桌，减少户外使用时的配套设备需求。架体中部和下部设置两层木质置物层架，可以存放备用木炭、

　　一次性餐具、清洁工具等物品，充分利用架体的垂直空间，提升整体收纳能力。框架主体采用方管焊接结构，所有焊接位置都做了圆角打磨处理，避免尖锐边角划伤使用者，支脚底部设置防滑橡胶垫，在不平整的户外地面放置时也能保持稳定，不会出现滑动侧翻的问题。从安装边界来看，这款烤架整体展开后的宽度控制在1200mm以内，深度在600mm左右，高度在850mm，符合人体站立操作的舒适高度，不需要弯腰操作，长时间烤制也不容易产生疲劳感。侧边的摇柄操作位置距离架体外侧120mm，操作时不会碰到侧边置物台的物品，操作行程经过优化，从最低位置到最高位置的摇柄转动圈数控制在12圈以内，调节过程顺滑无卡滞。烤网采用网格状钢筋焊接结构，网格间距10mm，

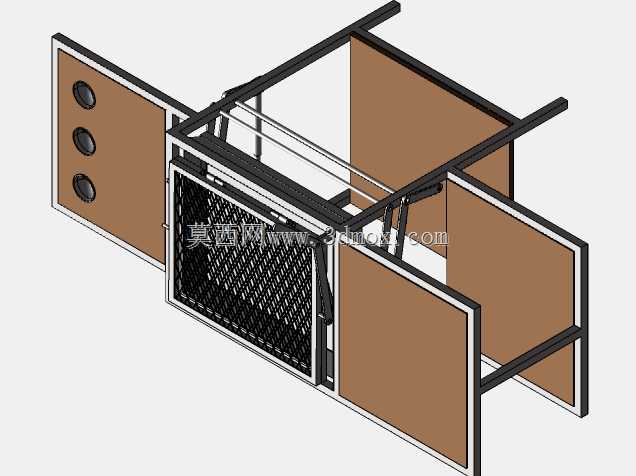

　　既可以保证热量均匀传递，也能避免小块食材掉落进炭盒，烤网表面做了耐高温防粘处理，烤制过程中不容易粘连食材残渣，清理时只需要用钢丝刷擦拭即可。可拆卸木炭托盘的深度设置为80mm，可以容纳足够量的木炭，持续烤制时间可以达到2小时以上，不需要频繁添加木炭，托盘侧边设置通风孔，保证木炭充分燃烧，减少一氧化碳的产生。整个架体的金属部件都做了耐高温防锈处理，长期在高温、户外潮湿环境下使用也不会出现锈蚀掉漆的问题，木质台面采用耐高温防腐处理，溅落的油污、水渍只需要用抹布擦拭即可清理，不会渗入木材内部产生发霉变形的问题。从结构建模的角度来看，这款产品的所有部件都做了装配干涉检查，翻转结构的转轴同轴度公差控制在0.1mm以内，升降丝杆的配合间隙控制在0.2mm，保证升降过程不会出现晃动卡顿，所有连接位置都采用标准紧固件连接，拆卸后可以平板包装，降低运输和仓储的空间占用，用户收到产品后只需要按照装配关系拧紧紧固件即可完成组装，不需要额外的焊接或者粘接工序。
