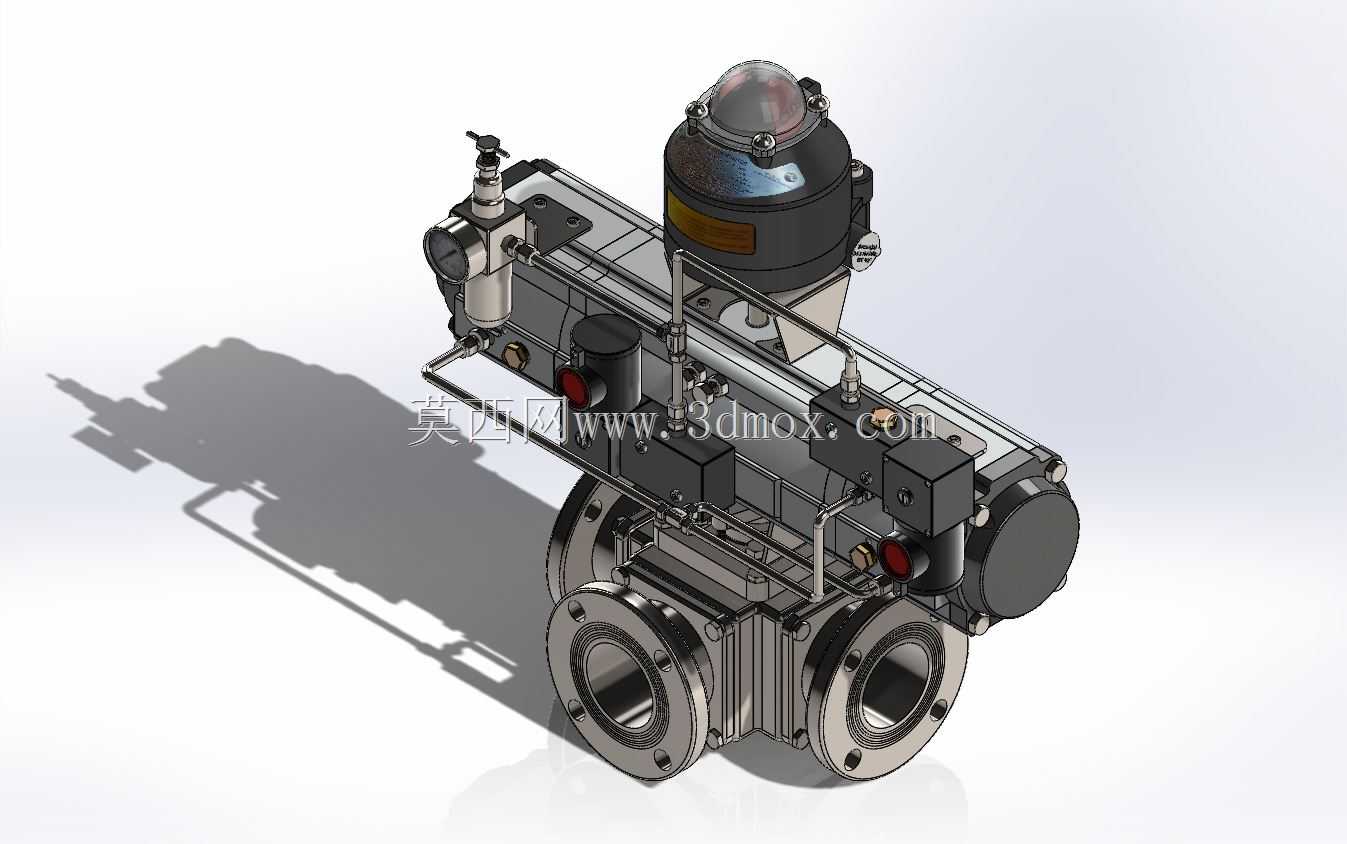

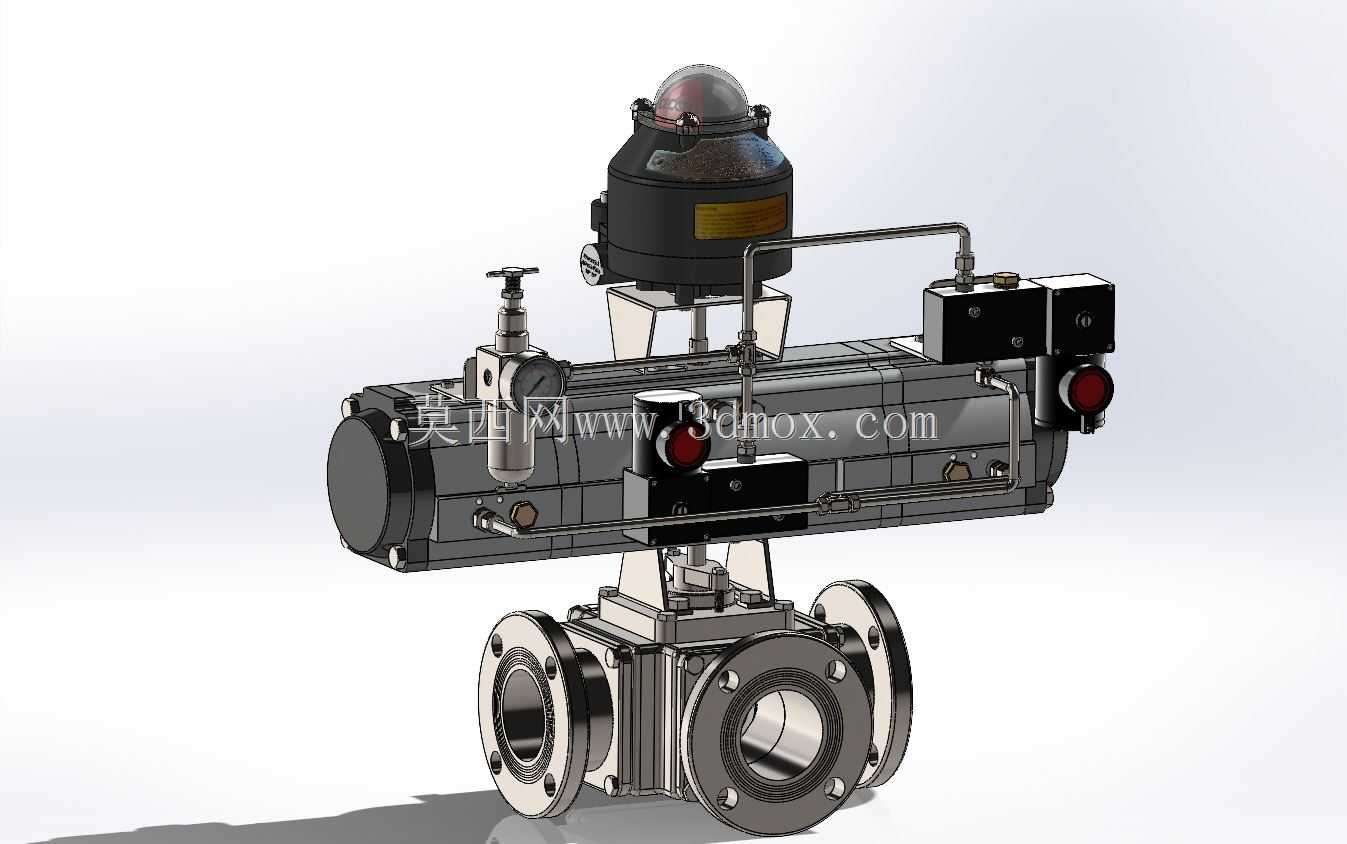

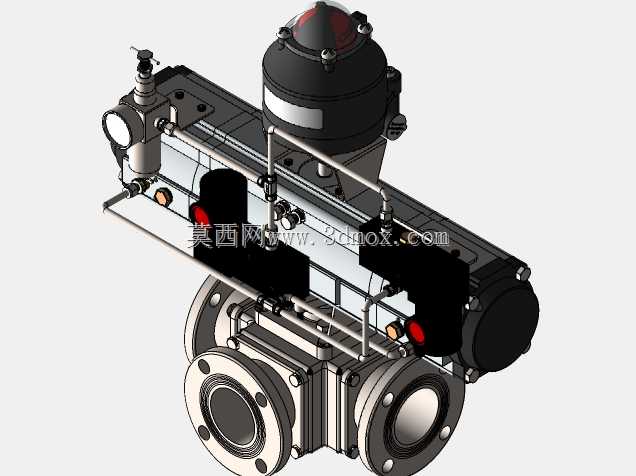

带气动执行机构法兰式三通球阀结构

　　在化工、水处理、食品加工等行业的流体管路系统中，三通换向类阀件是实现介质流向切换、合流分流的核心执行部件，这款带气动执行机构的法兰式三通球阀，针对中低压工业管路的自动化控制需求设计，可替代传统手动三通阀，适配远程DCS系统控制逻辑，满足连续化生产工况下的快速换向要求。从实际应用场景来看，该阀件可安装在介质输送管路的分支节点处，实现两路进料合流送入下游设备，或是单路进料分流至两条不同工艺管线，也可在管路需要切换流向、切断某一支路介质输送时使用，相比两通球阀组的组合方案，单台三通球阀的安装空间占用更小，管路泄漏点更少，维护成本更低。

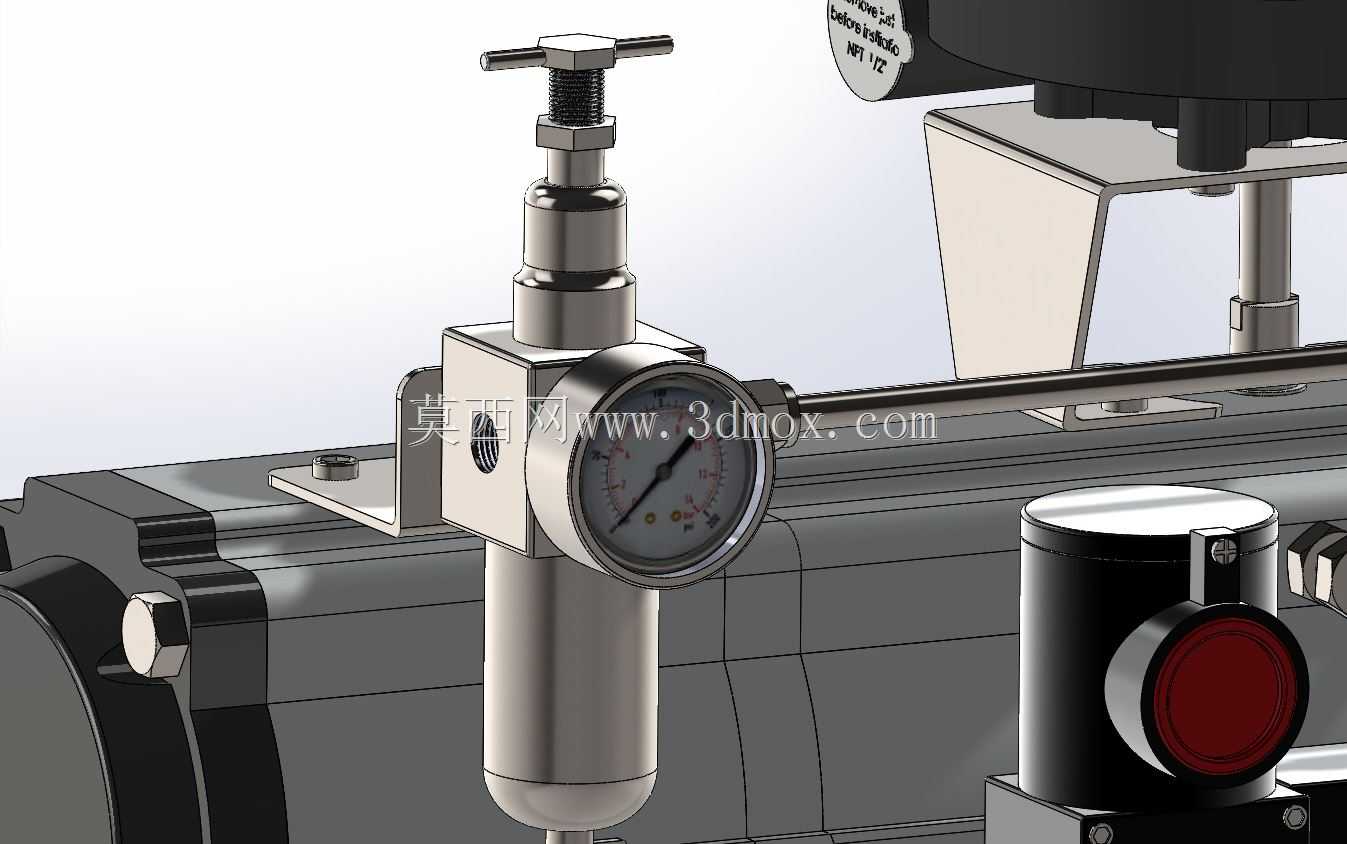

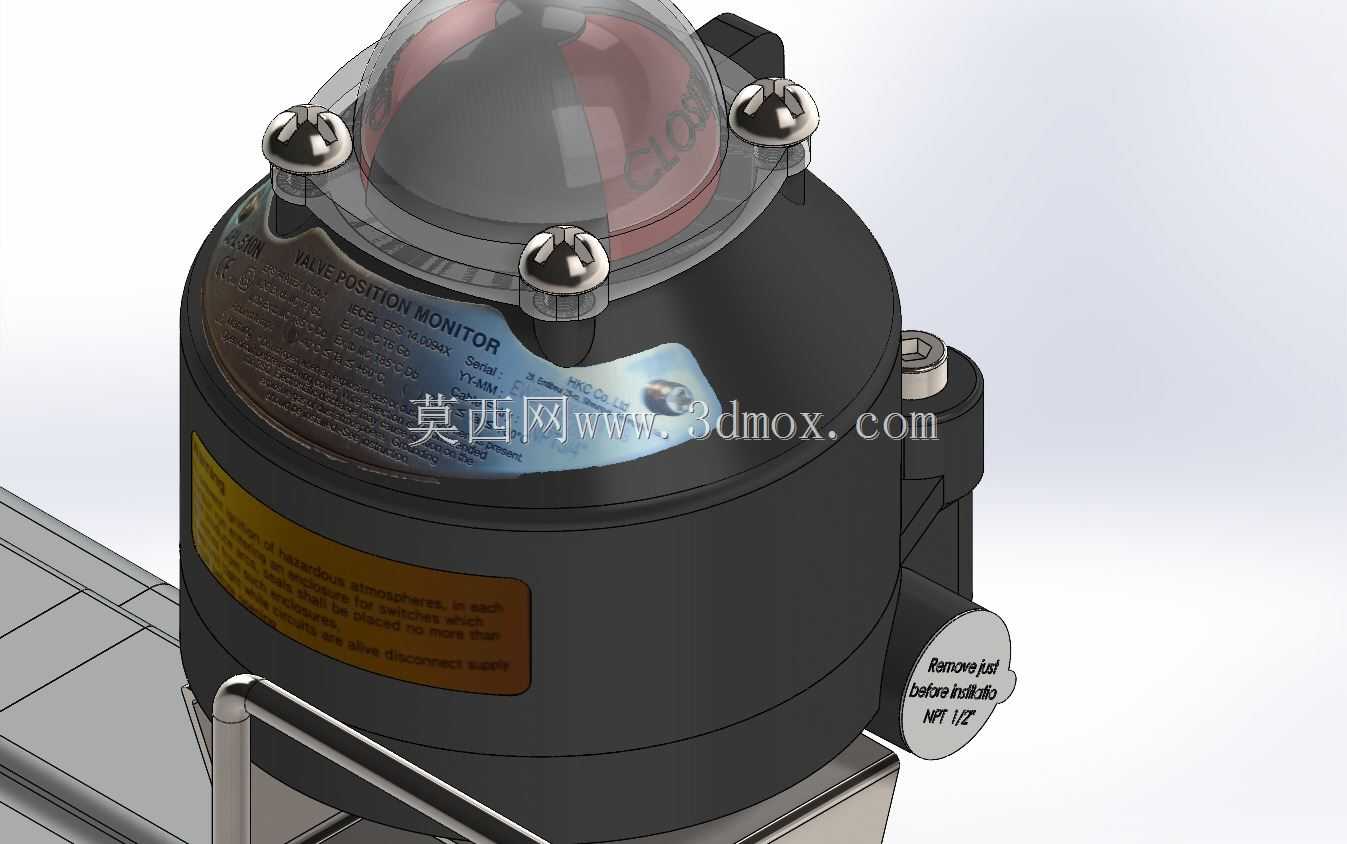

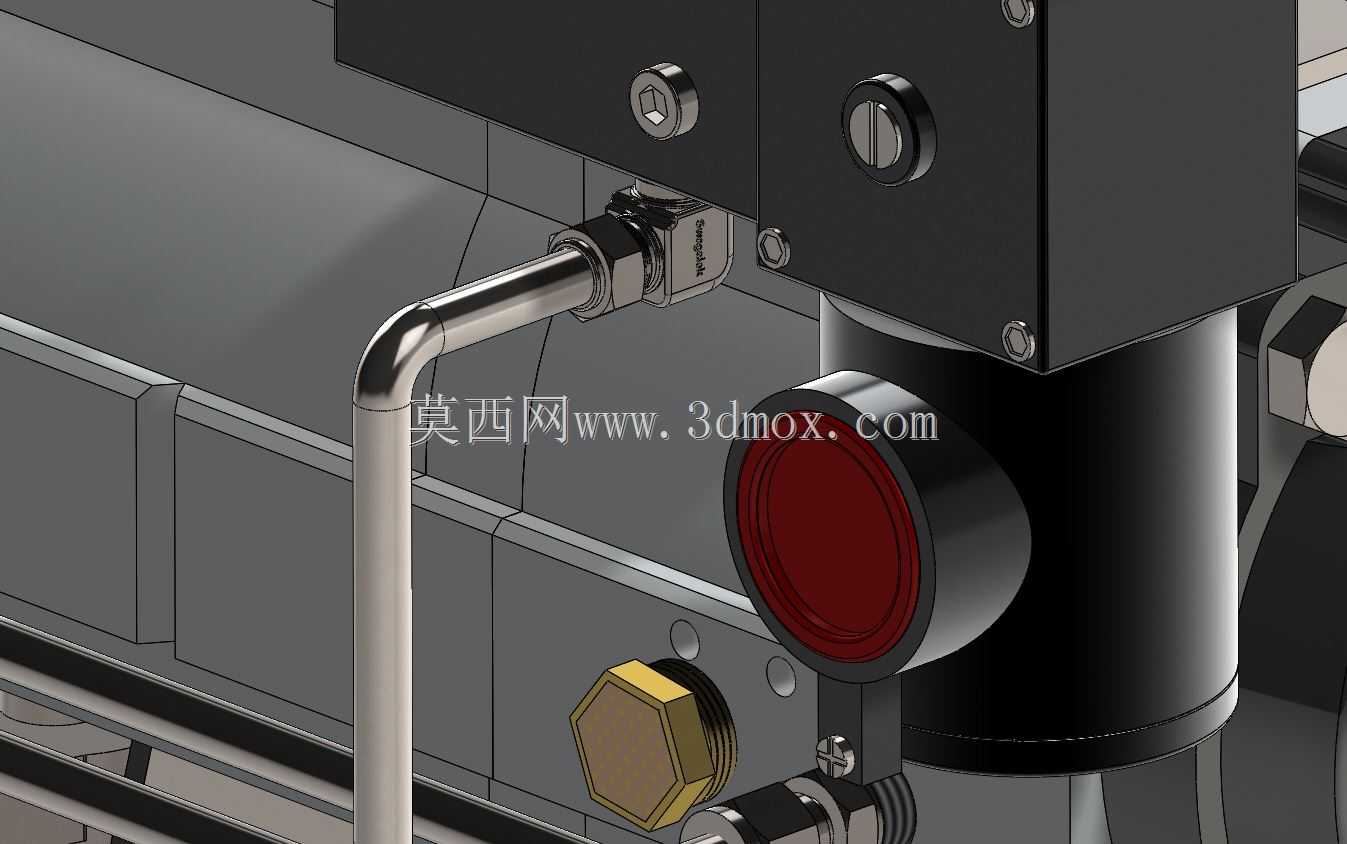

　　从功能特性来看，这款三通球阀采用法兰连接形式，法兰端面的密封槽、螺栓孔位均匹配通用工业管路法兰标准，安装时无需额外加工转接件，可直接与同压力等级的管路法兰对接，密封垫片适配常规耐油橡胶、四氟、金属缠绕垫等多种类型，可根据输送介质的腐蚀性、温度参数灵活选择。上部配置的气动执行机构包含气源处理组件、电磁换向阀、阀位反馈装置，执行机构通过支架与阀体刚性连接，输出轴与阀杆采用键连接传递扭矩，可在0.3-0.8MPa的气源压力下驱动球体完成90度回转，实现阀位的快速切换，阀位反馈装置可将球体的实时位置转换为开关量信号上传至控制系统，方便运维人员远程确认阀位状态，避免出现误操作导致的工艺事故。阀体流道采用全通径设计，介质流经阀腔时的压力损失小，不会出现介质滞留、积料的问题，球体与阀座采用硬密封搭配软密封的双重密封结构，软密封层保障低压工况下的零泄漏，硬密封层可在介质带有少量固体颗粒、温度较高的工况下保持密封性能，延长阀件的使用寿命。

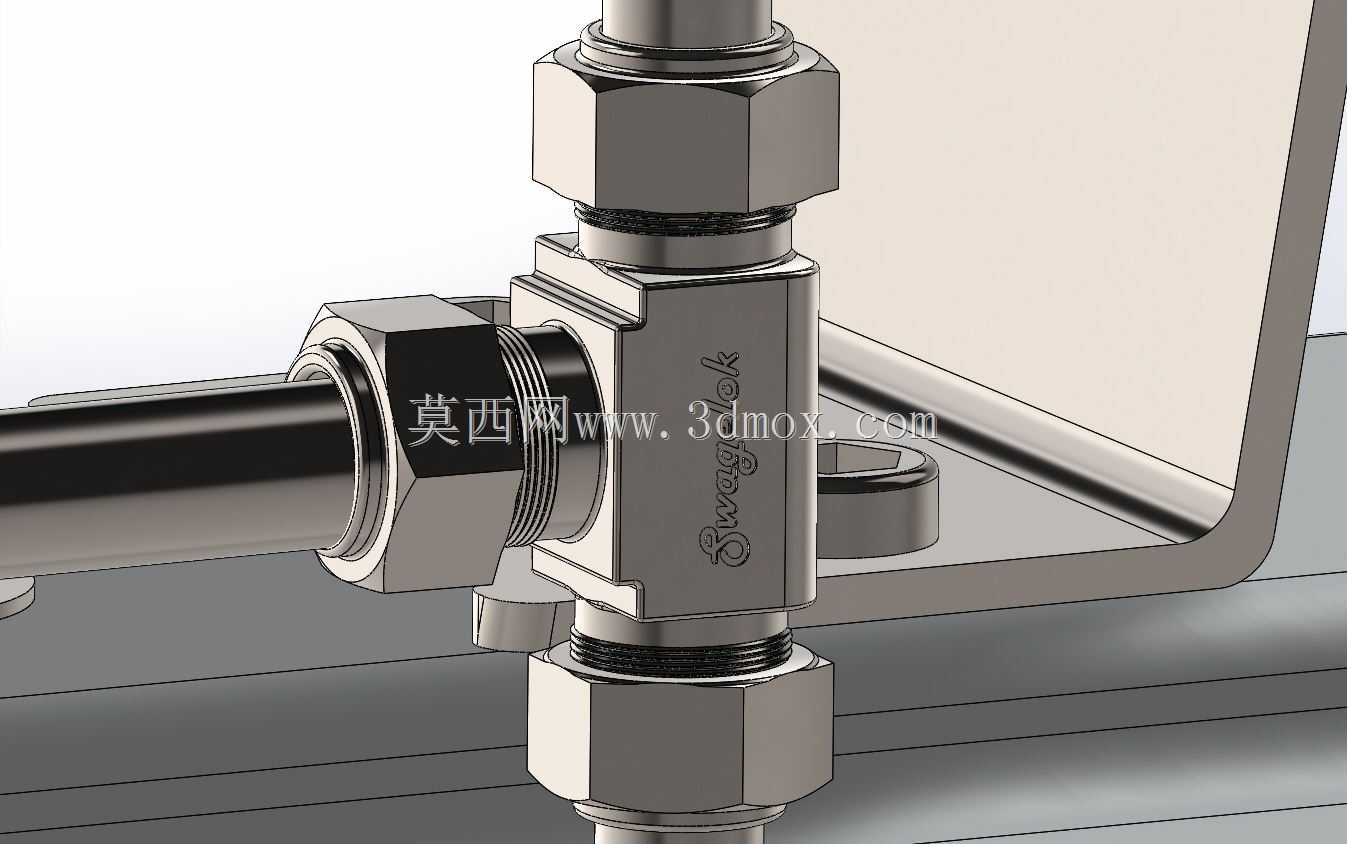

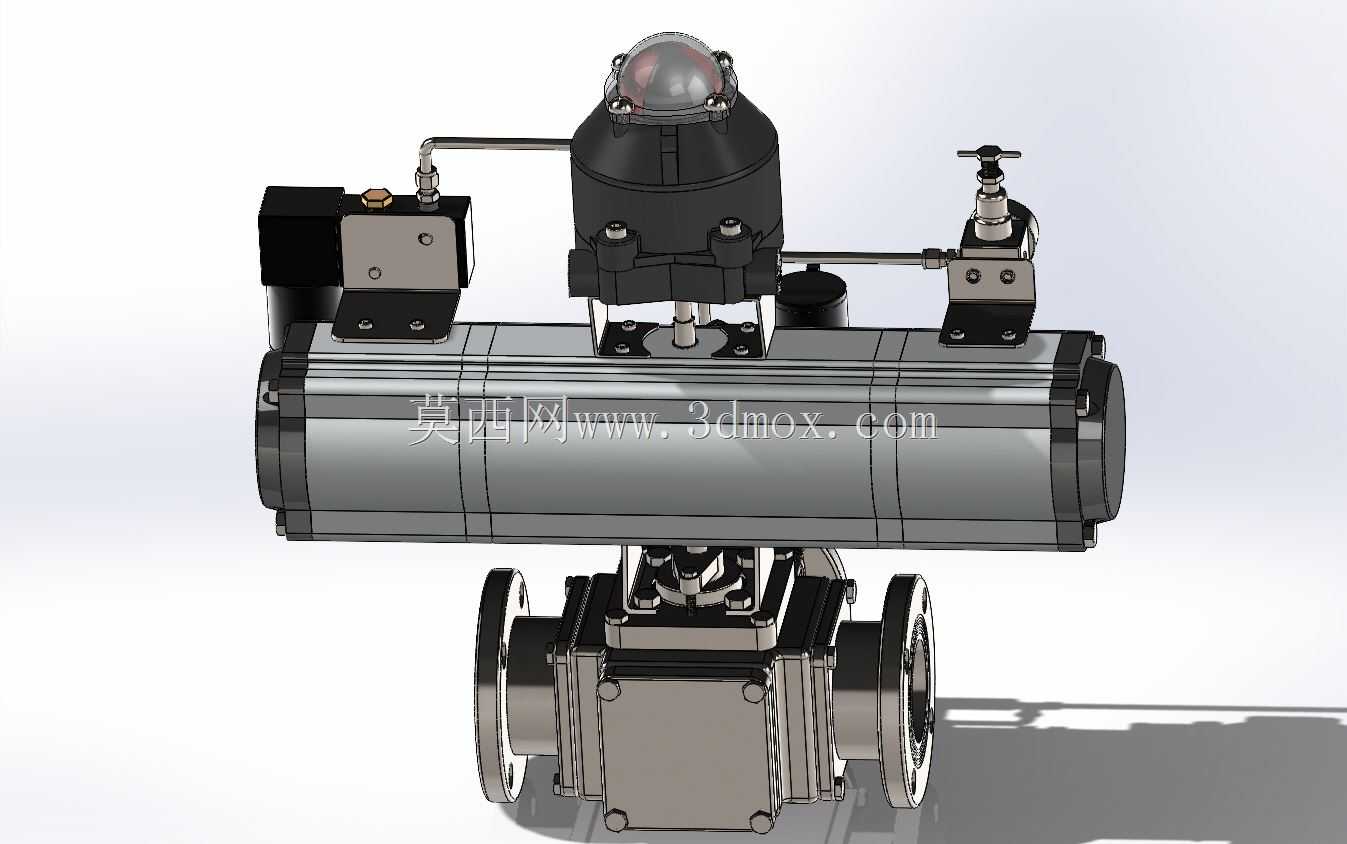

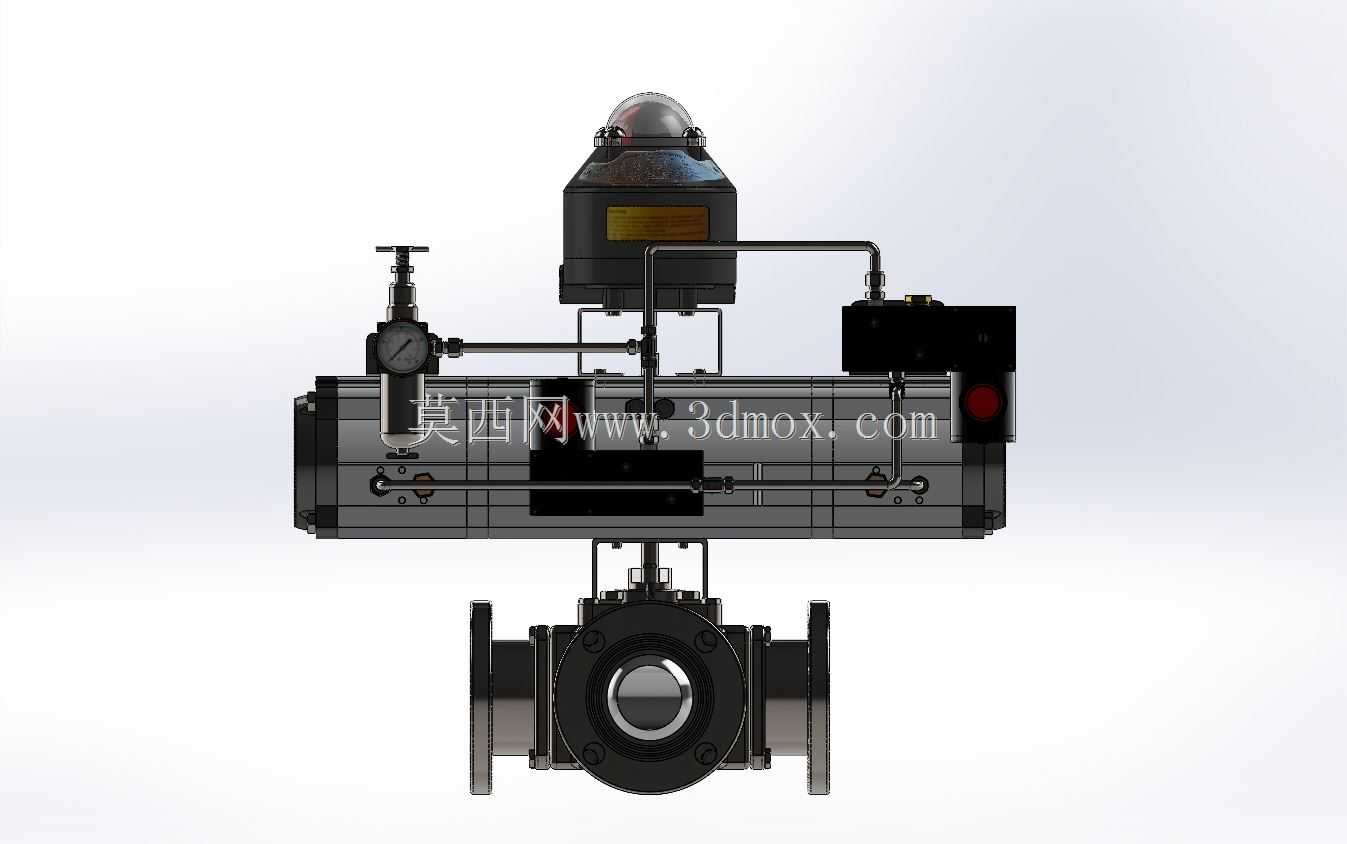

　　设计过程中，首先根据公称通径、公称压力参数确定阀体的主体壁厚，参照阀门设计标准核算阀体在额定压力下的强度余量，避免承压过程中出现阀体变形、开裂的问题；阀杆部位采用双重填料密封结构，填料压盖可通过螺栓调节压紧力，在长期使用出现填料磨损泄漏时，无需拆解阀件即可在线压紧填料补充密封性能。执行机构与阀体的连接支架采用加厚钢板焊接后加工成型，连接孔位的同轴度公差控制在0.1mm以内，避免执行机构输出轴与阀杆不同心导致的扭矩过大、阀杆磨损加快的问题。外形尺寸方面，阀体的法兰外径、螺栓孔中心距、法兰厚度均匹配对应通径的国标法兰尺寸，执行机构的整体高度、侧面突出的电磁阀、气源处理组件的外轮廓尺寸均做了安装边界校核，安装时预留出接线、接气管的操作空间即可，无需额外扩大管路安装间距，侧面的气源接口采用标准内螺纹接口，可直接对接常规气动管路接头，接线端子采用防水防尘结构，适配车间多粉尘、少量溅水的安装环境。

　　在建模过程中，所有零件的配合公差均按照实际加工要求设置，球体与阀座的配合间隙、阀杆与轴套的配合间隙、执行机构内部齿轮齿条的啮合间隙都做了还原，可直接用于阀件的装配干涉检查、生产工艺拆解，也可用于管路系统的整体布局仿真，提前预判安装过程中可能出现的空间干涉问题，减少现场安装的整改工作量。
