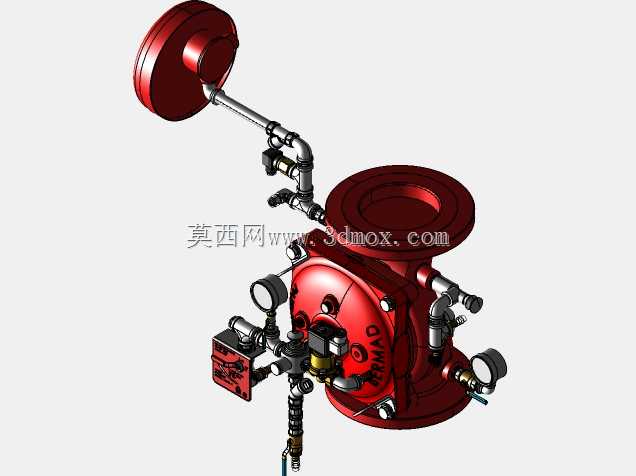

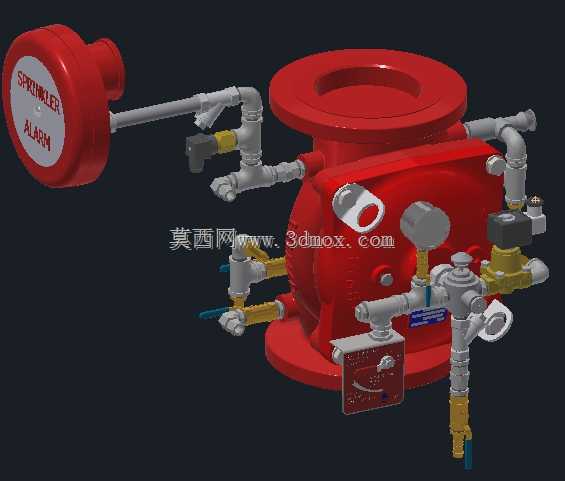

消防系统伯曼DN150雨淋报警阀结构

　　在商用建筑、工业厂房、仓储库区等大空间消防防护场景中，雨淋阀作为开式自动喷水灭火系统的核心控制部件，承担着火灾触发后快速连通供水侧与系统侧管网、瞬间大范围输水灭火的关键作用，这款伯曼DN150规格的400e型雨淋阀，是针对公称通径150mm的消防主管路适配开发的压差式控制阀门，区别于小通径雨淋阀的紧凑结构，DN150规格需要兼顾大流量供水下的压力稳定性与动作可靠性，因此整体结构设计围绕大口径流道的密封可靠性、附属控制管路的布局合理性展开。从结构布局来看，阀体主体采用球墨铸铁铸造成型，主流道为直通式法兰连接结构，上下两端的法兰端面预留标准密封槽与螺栓孔位，安装时可直接与同公称通径的消防供水管网、开式喷头配水管网对接，

　　法兰连接的密封面粗糙度、螺栓孔中心圆直径均严格匹配消防管路安装规范，能保证1.6MPa额定工作压力下无渗漏。阀体侧面集成了完整的控制管路组件，包括报警管路、控制腔供水管路、手动启动管路、电磁阀启动管路，其中报警管路上直接外接水力警铃，当阀门动作后，少量压力水会沿报警管路进入水力警铃，冲击警铃叶轮发出机械报警信号，无需额外供电即可实现就地报警，这一设计在消防供电中断的极端场景下仍能保证报警功能有效。控制腔是雨淋阀实现压差密封的核心结构，正常待命状态下，控制腔内充满压力水，作用在阀瓣上的压力大于供水侧压力，将阀瓣紧紧压在密封阀座上，阻断供水侧与系统侧的流道；当火灾发生时，无论是火灾探测系统触发电磁阀泄压、还是人工打开手动泄压阀，控制腔内的压力会快速下降，供水侧的压力水会瞬间顶开阀瓣，充满整个系统侧管网，从所有开式喷头喷出实现大范围灭火，同时部分水流进入报警管路触发水力警铃与压力开关，压力开关动作后会向消防控制室反馈动作信号并联动消防水泵启动，保证持续供水。在设计这款阀门的三维结构时，需要重点处理几个工程细节：首先是附属管路的布局避让，DN150阀体本身外径较大，侧面引出的多根控制管路管径从DN15到DN25不等，管路走向需要避开法兰螺栓的安装操作空间，保证现场安装时扳手可以顺利拧紧法兰螺栓，同时各个管路上的针型阀、过滤器、电磁阀等组件需要预留足够的操作维护空间，方便后期定期做阀门动作试验、清理管路过滤器杂质；其次是阀瓣的转动行程限位，

　　阀瓣开启角度需要达到完全不阻挡主流道的位置，避免大流量供水时产生过大的流阻，同时限位结构要能承受阀瓣开启瞬间的水流冲击，避免长期动作后出现限位变形导致阀瓣卡涩；另外，阀体上的压力表安装接口位置需要兼顾观测便利性，分别在供水侧、控制腔、系统侧预留压力表安装位，方便日常巡检时直接读取各腔压力值，判断阀门是否处于正常待命状态。从安装边界来看，这款阀门的主体安装长度、法兰外径尺寸均符合消防阀门的安装尺寸标准，现场安装时需要在阀门两侧预留不小于300mm的操作空间，方便后期拆卸检修阀瓣密封件、更换控制管路组件，同时水力警铃的安装位置需要通过引水管路引出到人员易于听到的公共区域，引水管路长度不超过规范要求的20m，避免水力警铃的报警声压不足。

　　在实际工程应用中，这类DN150规格的雨淋阀通常用于防护面积超过200平方米的防火分区，比如高架仓库的货架内置喷水系统、舞台葡萄架下方的灭火系统、易燃液体储存区的灭火系统，相比湿式报警阀，雨淋阀开启后整个保护区的所有喷头会同时喷水，灭火速度更快，适合扑救火势蔓延速度快的固体火灾、液体火灾。建模过程中需要准确还原各个控制组件的相对位置，尤其是管路接头的螺纹规格、法兰的孔位分布，这些细节直接影响模型在管路装配模拟、安装干涉检查中的实用性，比如电磁阀的接线端方向需要预留接线空间，不能紧贴墙面或其他管路，手动球阀的手柄转动范围不能被其他部件阻挡，否则现场操作时会出现无法完全打开或关闭阀门的问题。另外，阀体上的标识牌位置、水流方向标识也需要准确还原，避免现场安装时出现阀门方向装反的问题，雨淋阀对安装方向有严格要求，必须保证水流方向与阀体标识一致，否则会出现密封失效、无法正常动作的故障。
