厂房配套带桥式起重机构架设计方案

　　这套带桥式起重机的厂房构架，核心服务于中小型机械加工、仓储周转类生产场景，适配需要频繁完成重型工件、成批物料跨工位转运的生产车间，也可配套成品仓库完成重型货物的装卸堆垛作业，相比独立架设起重设备的方案，将起重承载结构与厂房主体承重构架做一体化整合，能大幅缩减车间内部的独立立柱占用空间，提升生产区域的有效使用面积。

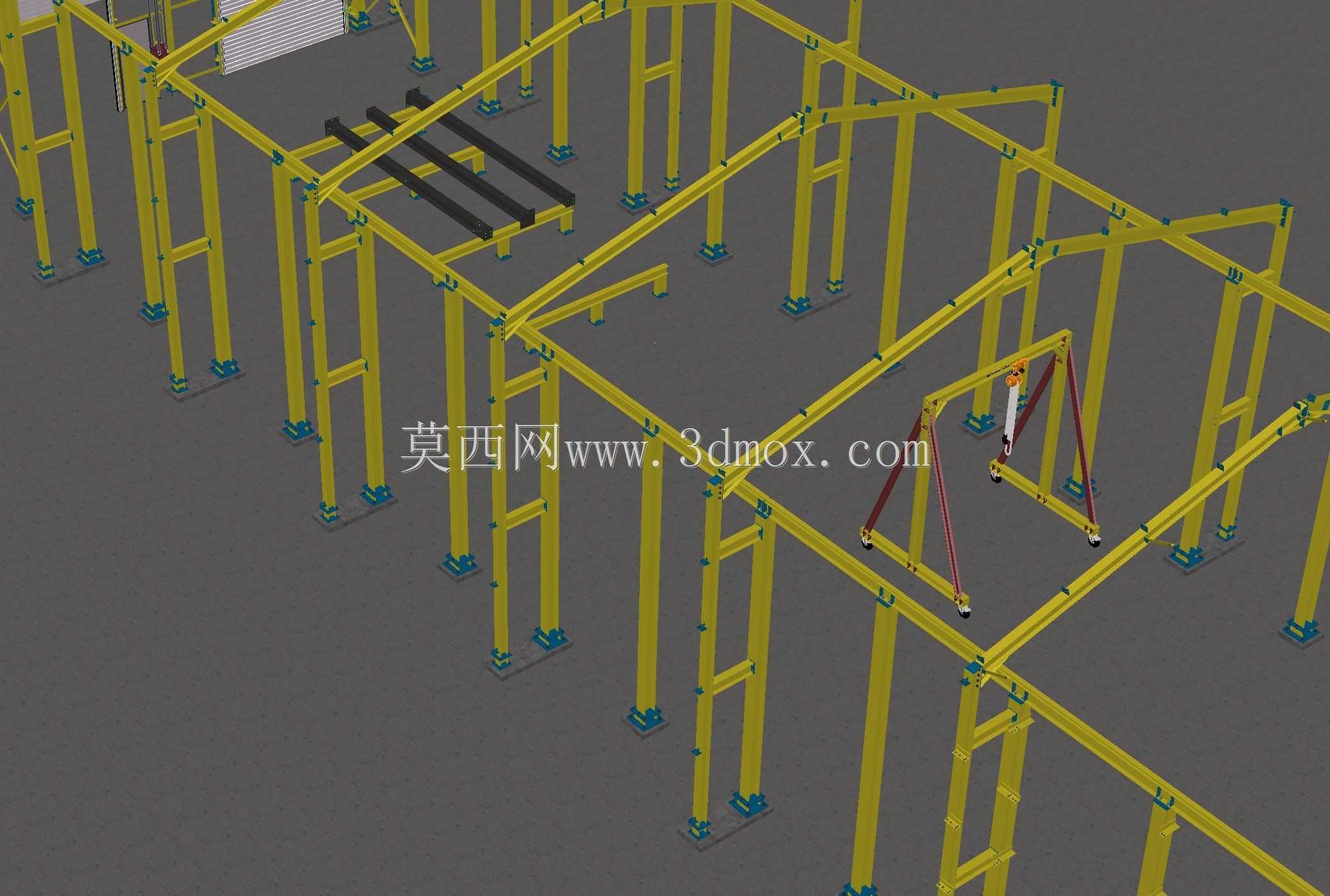

　　从实际用途来看，构架整合了厂房屋面承重、墙体围护支撑、桥式起重机运行轨道承载三大核心功能，桥式起重机可沿厂房纵向全程通行，覆盖构架范围内所有作业区域，可完成从原材料卸货区到加工工位、再到成品暂存区的全流程物料转运，额定起升载荷适配常规中小型机械加工车间的工件转运需求，可覆盖多数10吨以内工件的吊装、移位、翻转作业需求，无需额外搭配移动式起重设备，能有效降低车间内的物料转运成本，减少起重设备通行对地面作业的干扰。

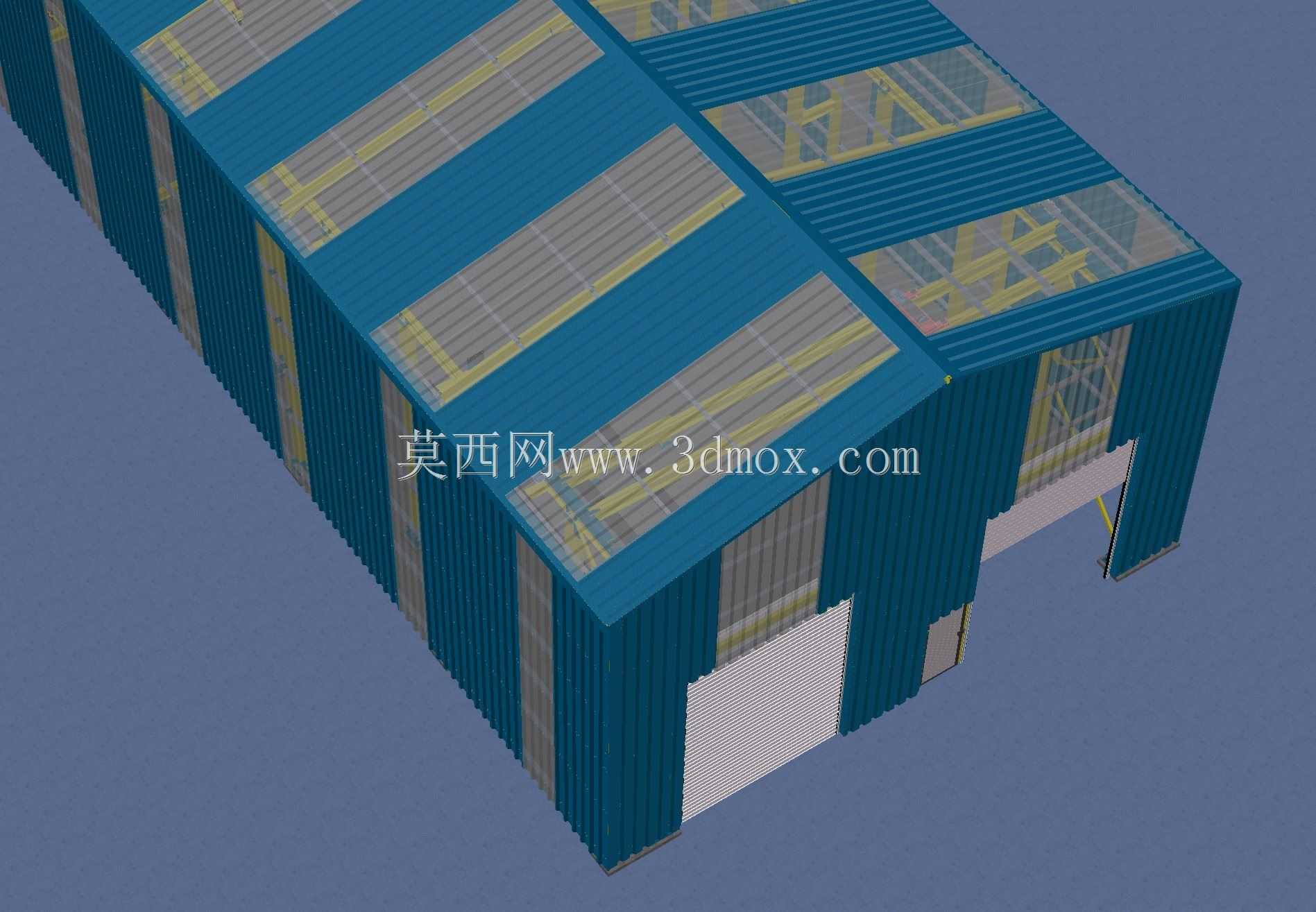

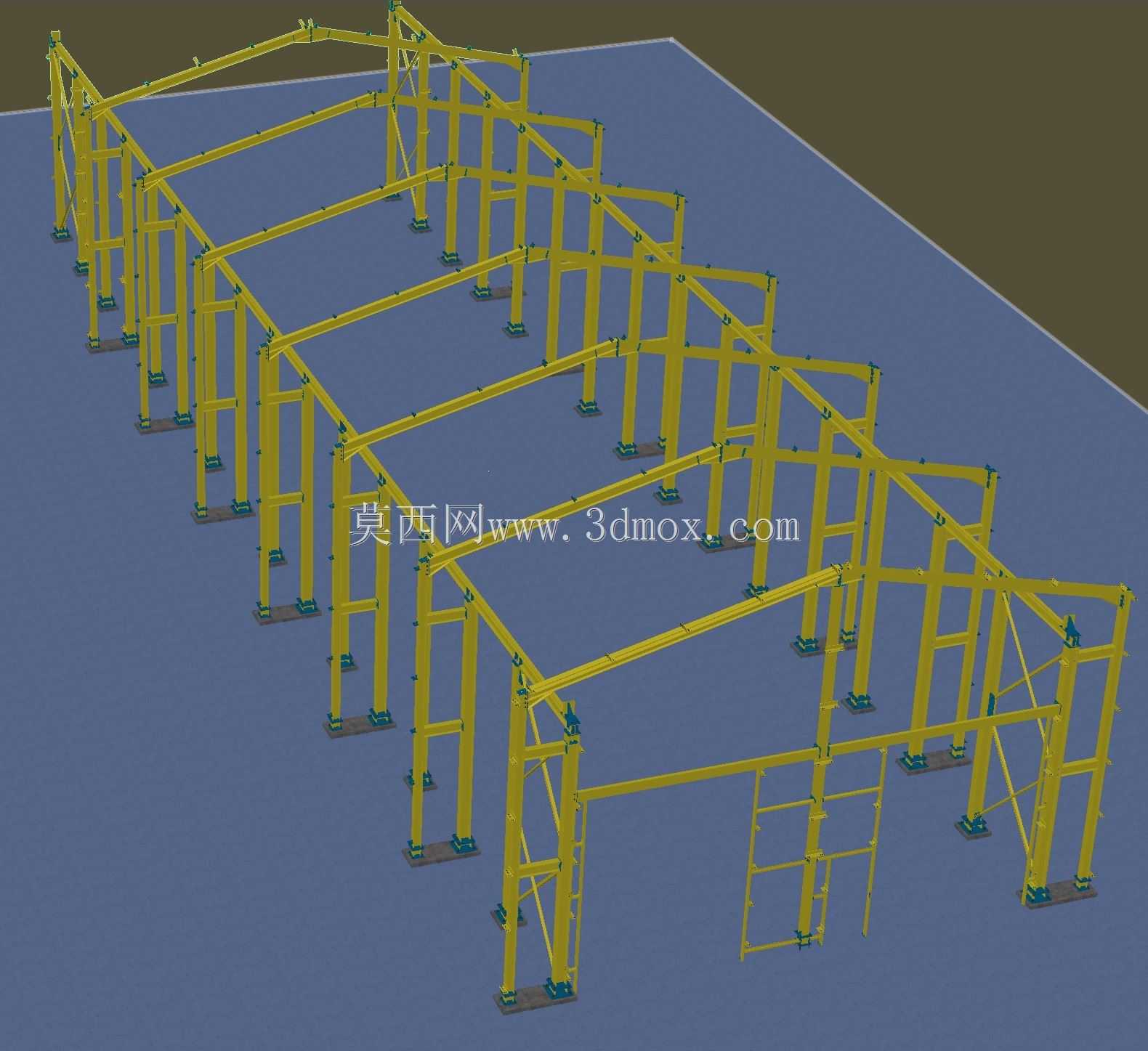

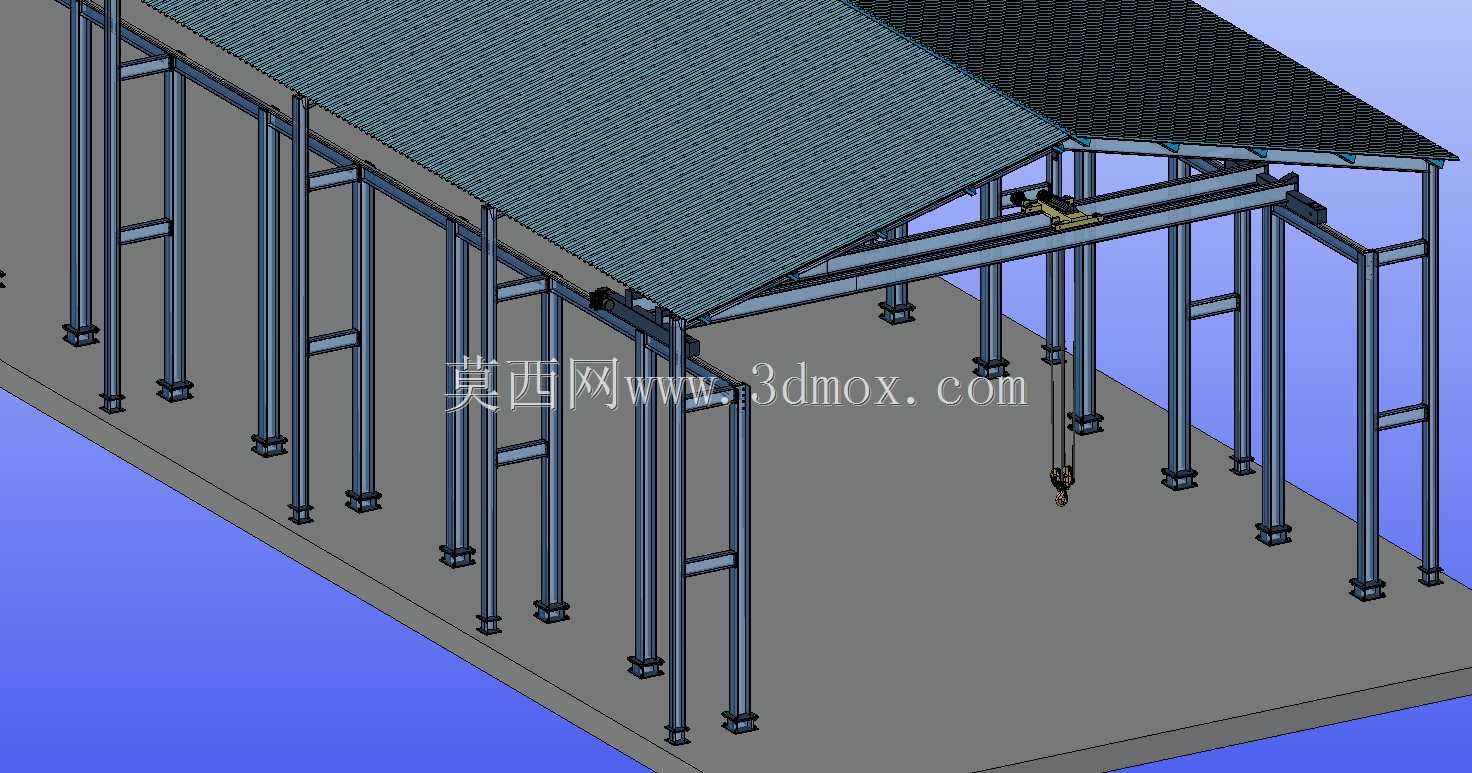

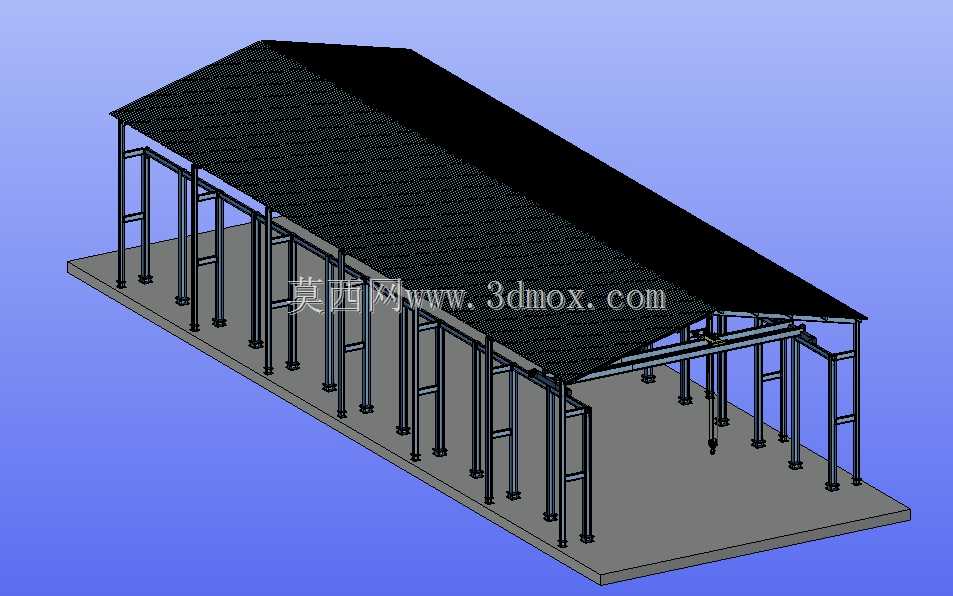

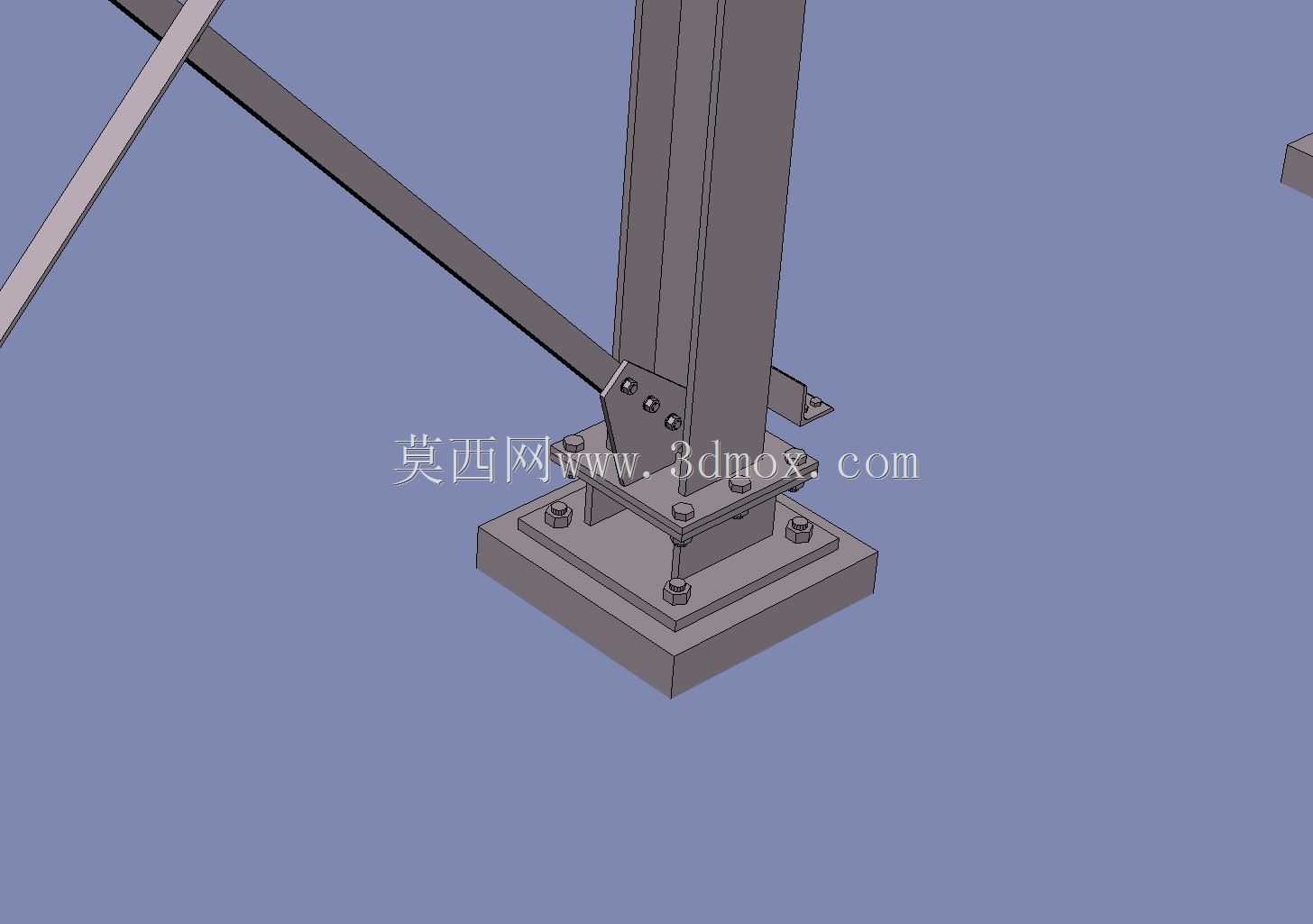

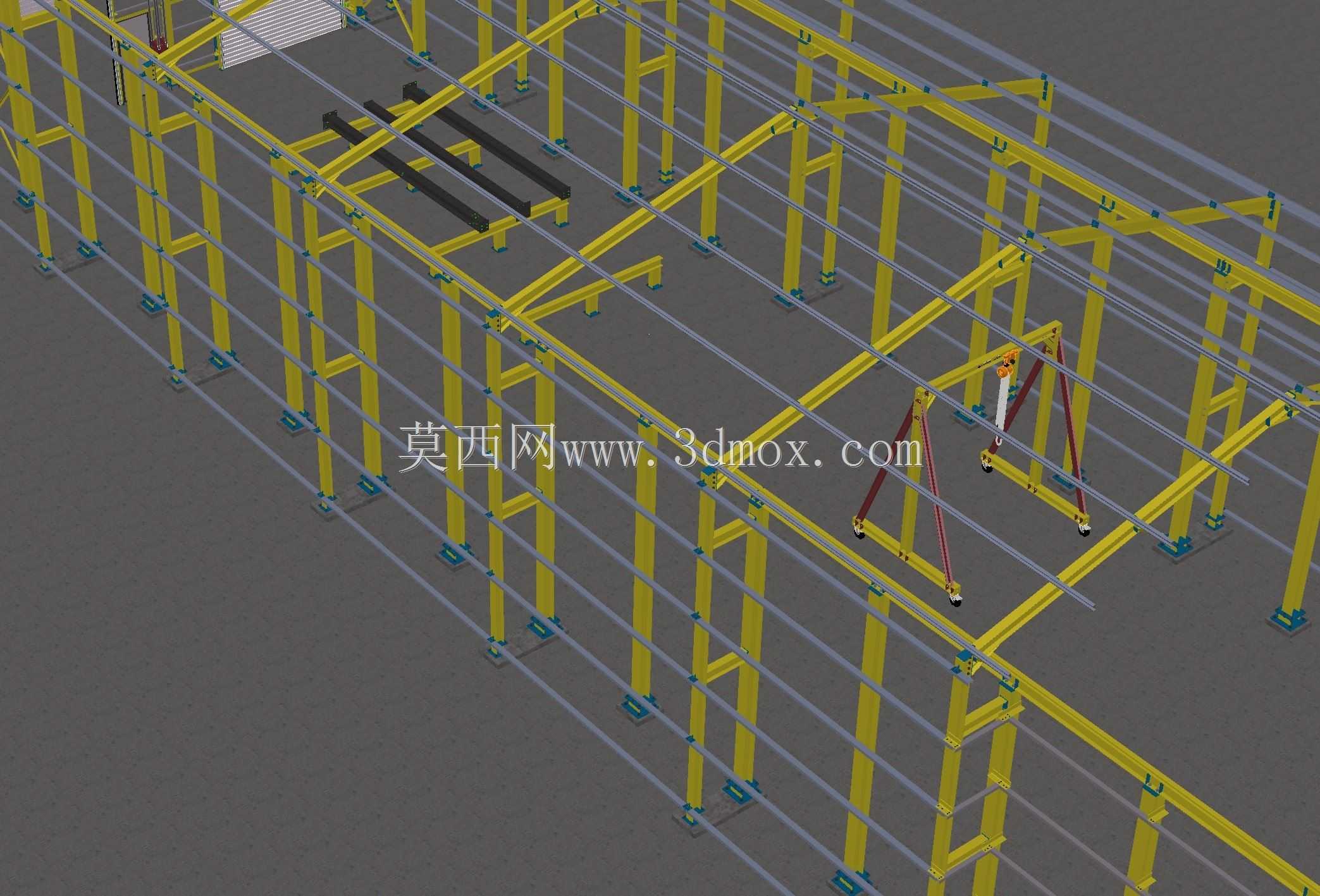

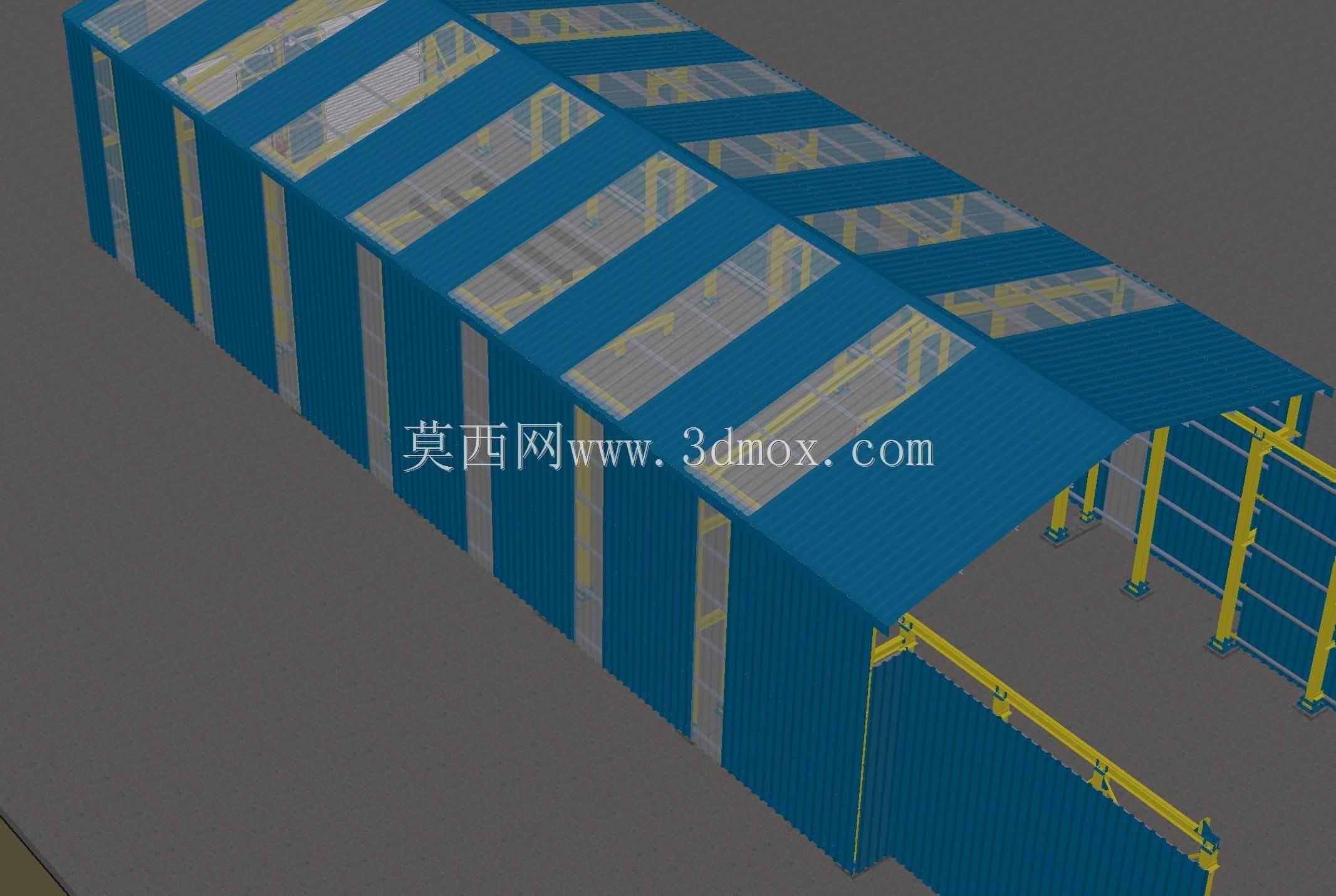

　　功能特性层面，整套构架采用H型钢作为主承重构件，立柱采用等截面H型钢垂直布置，柱脚通过预埋螺栓与混凝土地面做刚性连接，保证整体结构的抗侧移能力，避免起重机运行过程中构架出现过大晃动。屋面采用双坡坡度设计，适配常规厂房屋面排水需求，屋面檩条采用冷弯薄壁型钢布置，可匹配常规彩钢瓦屋面的安装要求，无需额外做檩条适配。桥式起重机的运行轨道直接固定在立柱中部的承重牛腿所支撑的纵向承重大梁上，轨道安装标高经过适配，保证起重机吊钩的最低起升高度可覆盖车间内常规高度的加工设备与物料堆垛高度，同时预留足够的安全运行间隙，避免起重机运行过程中与屋面构件、车间内设备发生干涉。

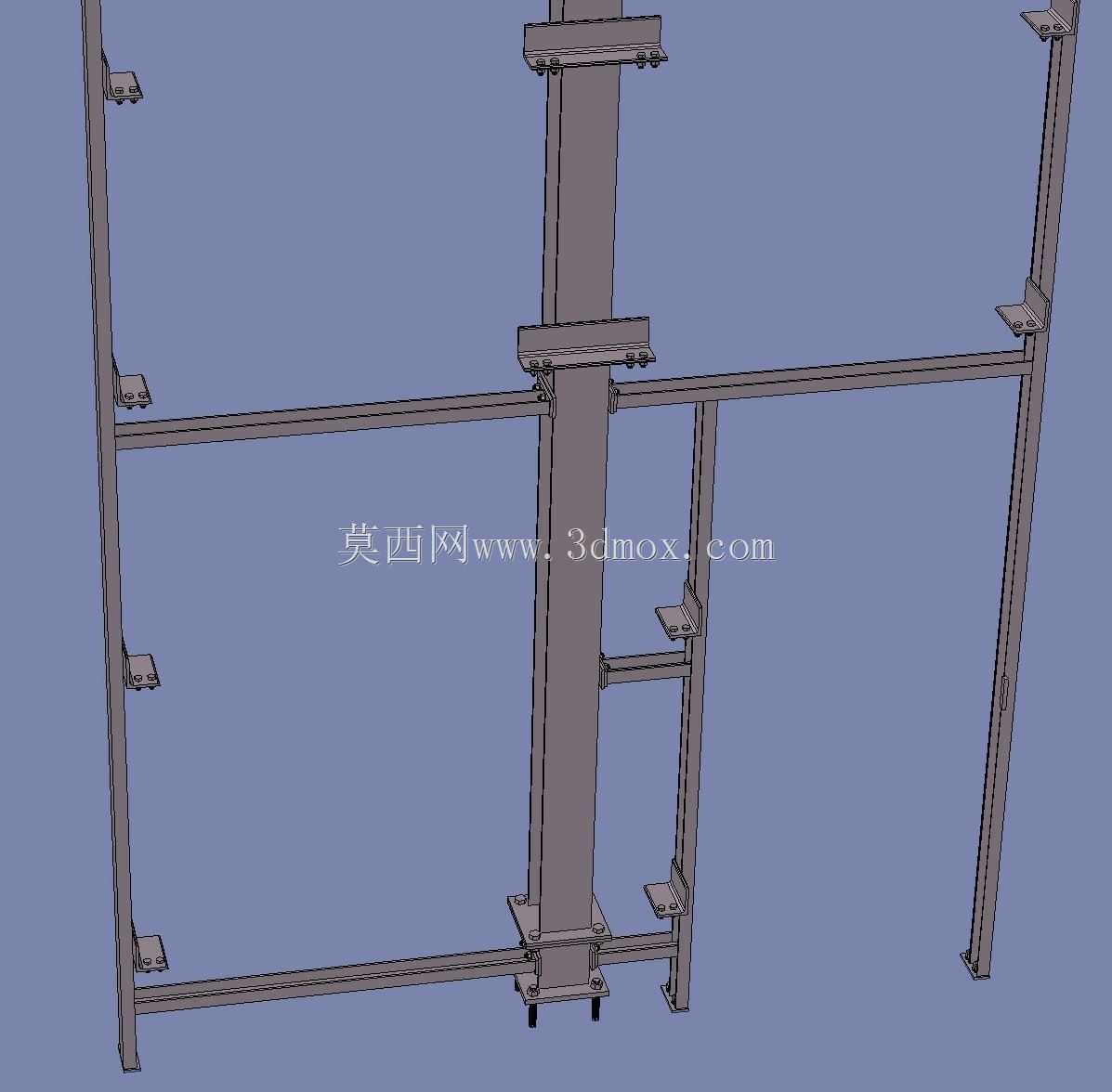

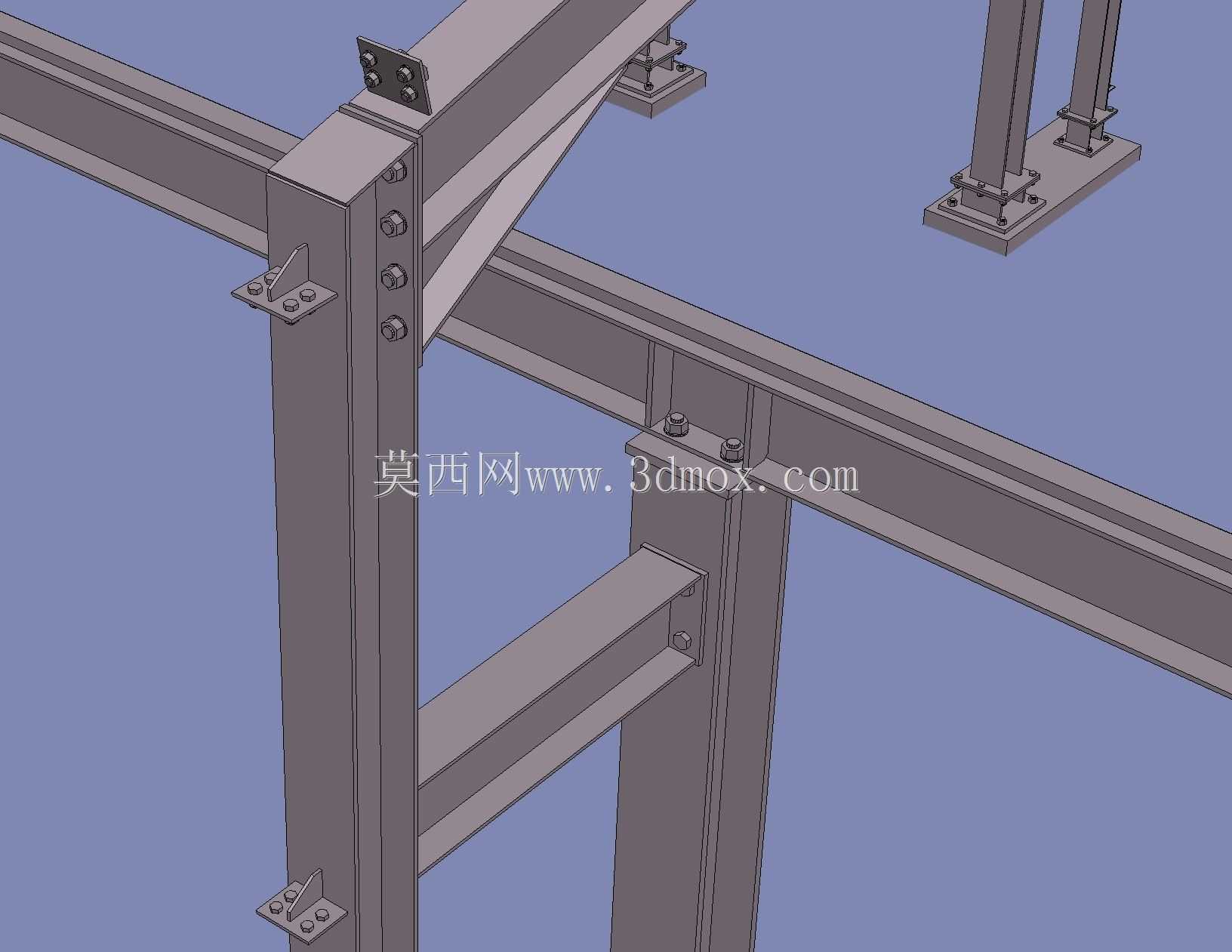

　　设计思路上，整套结构优先考虑载荷传递路径的合理性，起重机运行过程中的动载荷、竖向载荷通过轨道梁直接传递到两侧承重立柱，再由立柱传递到地面基础，屋面的恒载、雨雪载荷、风载荷则通过屋面檩条传递到屋面主梁，再同步传递到承重立柱，两类载荷的传递路径互不干扰，避免出现载荷叠加导致局部构件应力超标的问题。构件连接节点全部采用螺栓连接加焊接补强的方式，既保证现场安装的便捷性，也能保证节点的承载刚度，避免起重机反复运行产生的振动导致节点松动。同时在构架两端设置了端部限位结构，可防止起重机运行超出轨道行程，配套的车挡结构可吸收起重机运行到端部的碰撞冲击力，提升运行安全性。

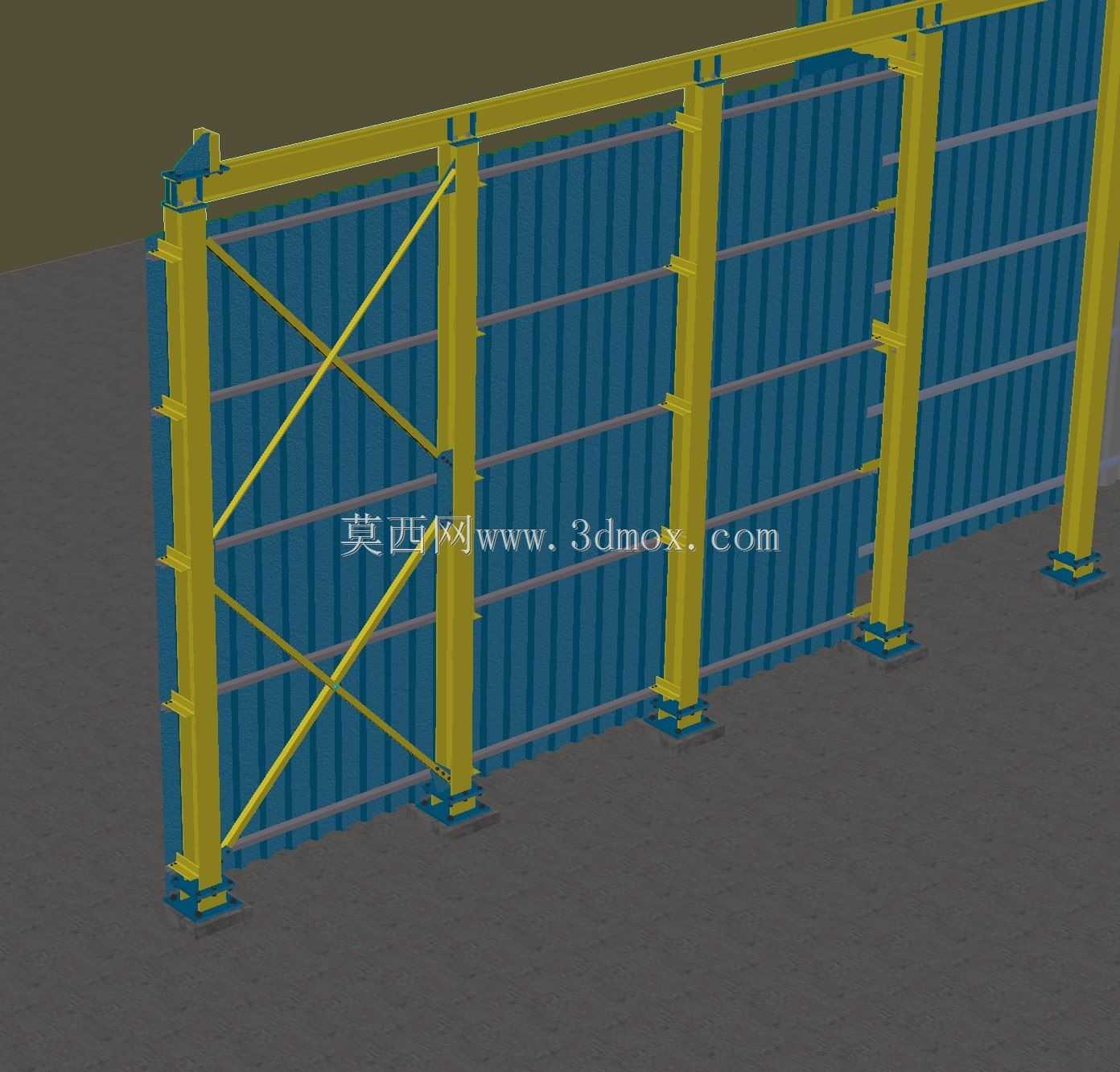

　　外形尺寸与安装边界方面，整套构架的跨度适配中小型厂房的常用跨度尺寸，纵向长度可根据实际生产场地需求做模块化拓展，单段构架的纵向长度可根据立柱间距灵活调整，立柱间距经过优化，既保证轨道梁的挠度满足起重机运行的精度要求，也避免立柱过密导致车间内部空间被分割。安装过程中需要保证立柱的垂直度偏差控制在规范允许范围内，两侧轨道梁的标高差、平行度偏差需满足桥式起重机的安装精度要求，柱脚基础的承载能力需匹配整体构架的竖向载荷与起重机运行的动载荷要求，避免基础沉降导致结构变形。屋面外挑长度可根据厂区排水需求调整，可适配不同地区的降雨、降雪载荷要求，在高风压地区可适当增加立柱与基础的连接强度，增设斜向支撑构件提升整体结构的抗风能力。

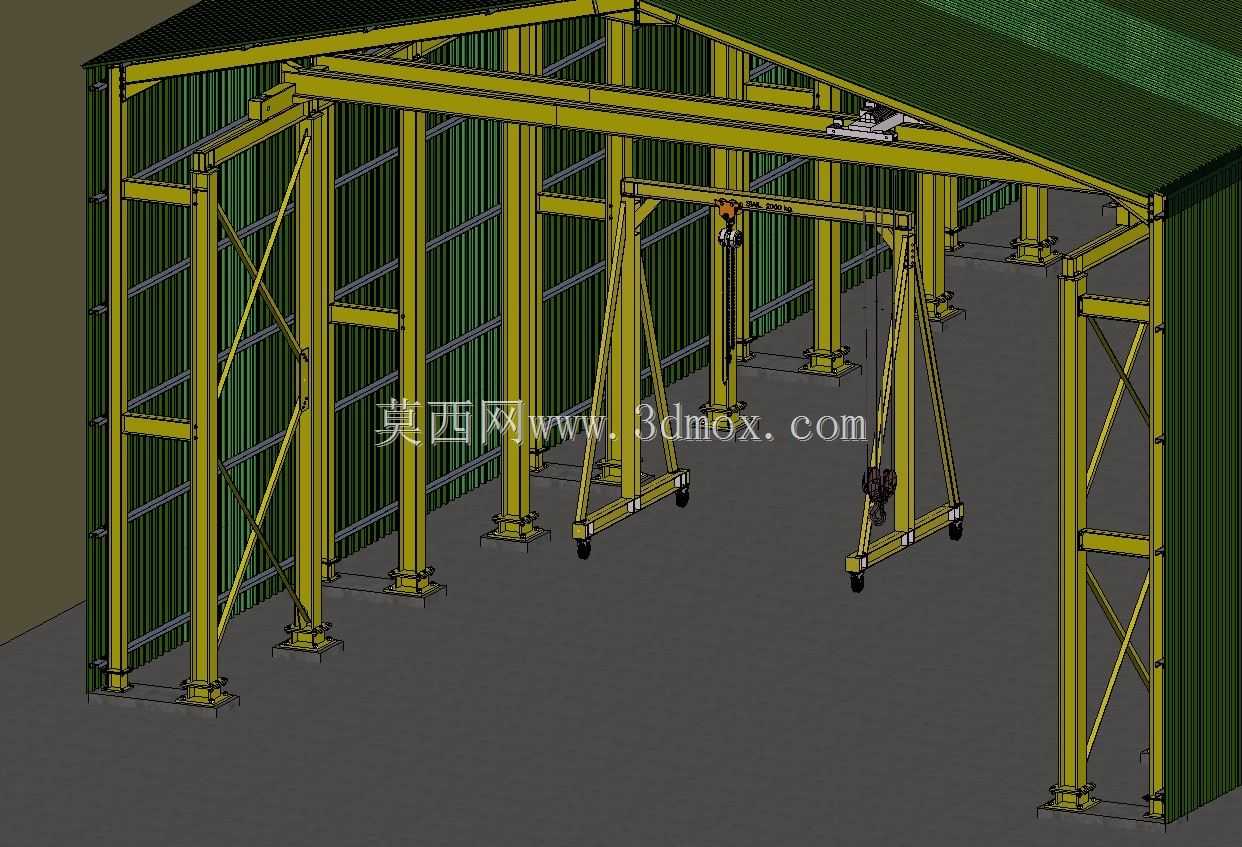

　　实际应用中，这套构架可直接配套常规的单梁桥式起重机使用，无需额外搭建起重机的独立支承结构，相比传统厂房加独立起重架的方案，整体结构用钢量更优，安装周期更短，同时车间内部无多余的遮挡构件，方便生产设备的布局调整，也便于后期车间产能升级时对起重设备做适配改造。结构设计过程中已经考虑了常规车间的设备布局需求，预留了管线布设的空间，可方便车间内的动力管线、压缩空气管线、照明线路沿立柱与梁体布设，无需额外架设管线支架，进一步降低车间的配套建设成本。
