矿山作业区土方设备维修场地整体布局

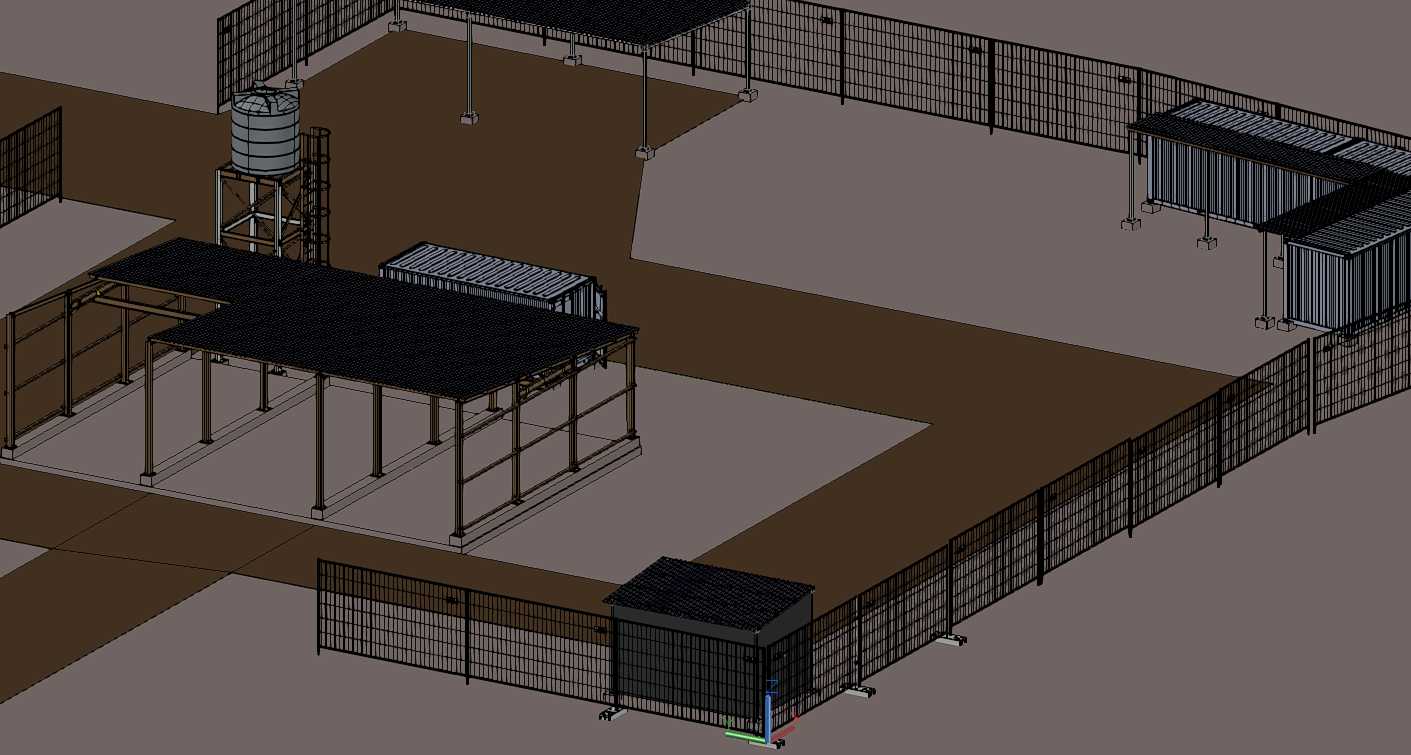

　　这套三维建模内容还原的是露天矿山作业片区内配套的土方设备维修保障场地，整体布局完全贴合山地矿区的实际运维需求，没有照搬平原厂区的规整规划逻辑。从场景结构来看，整个场地采用通透式钢丝网围栏做边界围挡，围栏高度设置在2.2米，既能够阻挡无关人员、零散牲畜误入作业区，也不会遮挡现场运维人员的观察视线，方便及时调度进出的维修车辆与待修设备。场地内部的地面做了功能分区，深棕色硬化区域是重型设备的通行与停放工位，专门预留了12米宽的进出通道，能够满足单台挖掘机械、重型矿用土方卡车的转弯进出需求，通道边缘没有设置凸起路缘，避免大型设备通行时剐蹭底盘。

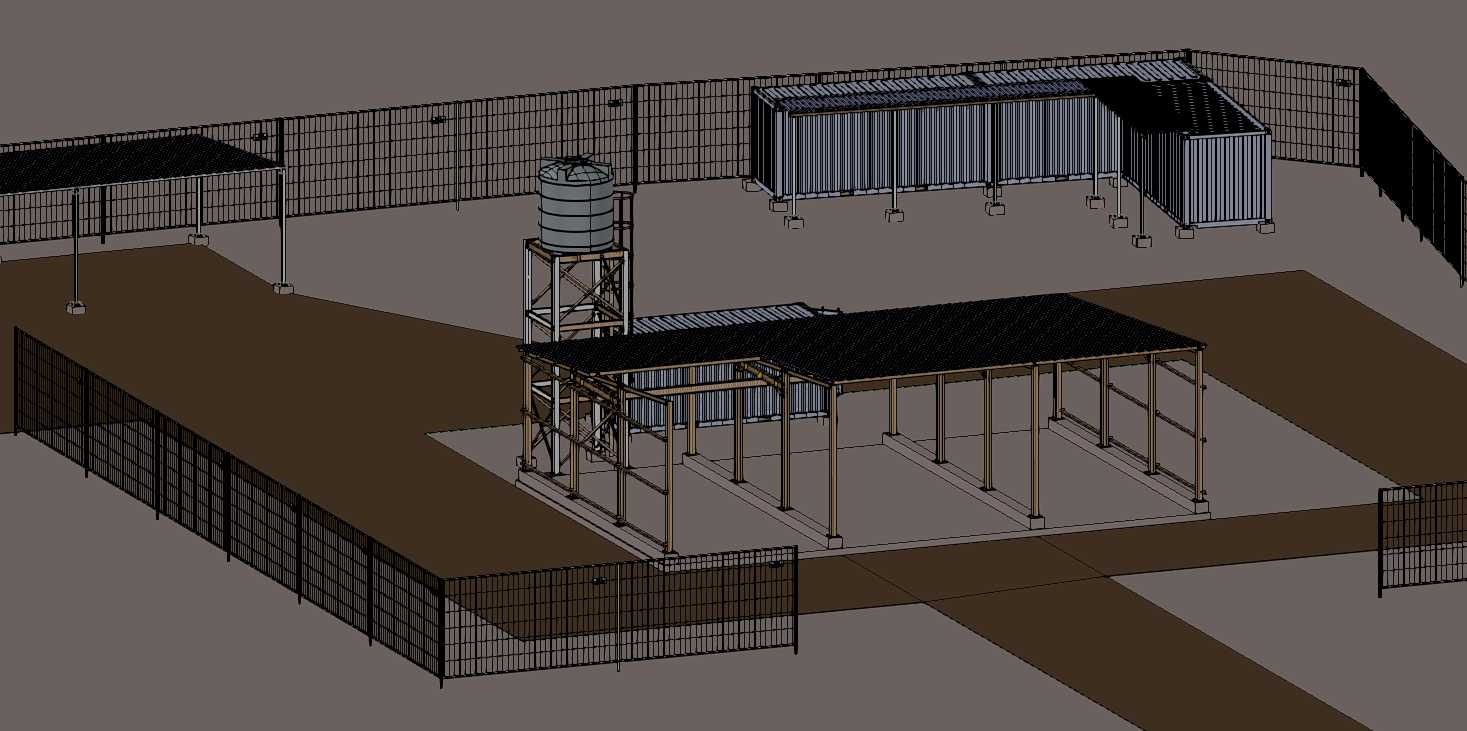

　　场地内搭建的两处钢结构敞棚是核心作业区域，靠外侧的大跨度敞棚采用H型钢做立柱支撑，顶部铺设波纹压型钢板做防雨顶盖，棚下没有设置封闭墙体，三面完全敞开，方便待修的土方设备直接从任意方向驶入工位，棚内预留了通用维修工位的安装边界，可适配常规的起重吊装、零件拆解作业需求，立柱间距设置为6米，能够容纳两台中型土方设备同时开展维修作业，不会出现作业空间干涉的问题。靠内侧的小型带顶建筑是维修配件临时存放区，紧邻敞棚设置，缩短维修时的配件搬运距离，建筑旁配套设置了立式储料罐，用于存放维修作业常用的润滑油脂、液压油料，罐体周边预留了1.5米的操作空间，方便油料加注与日常罐体检查。

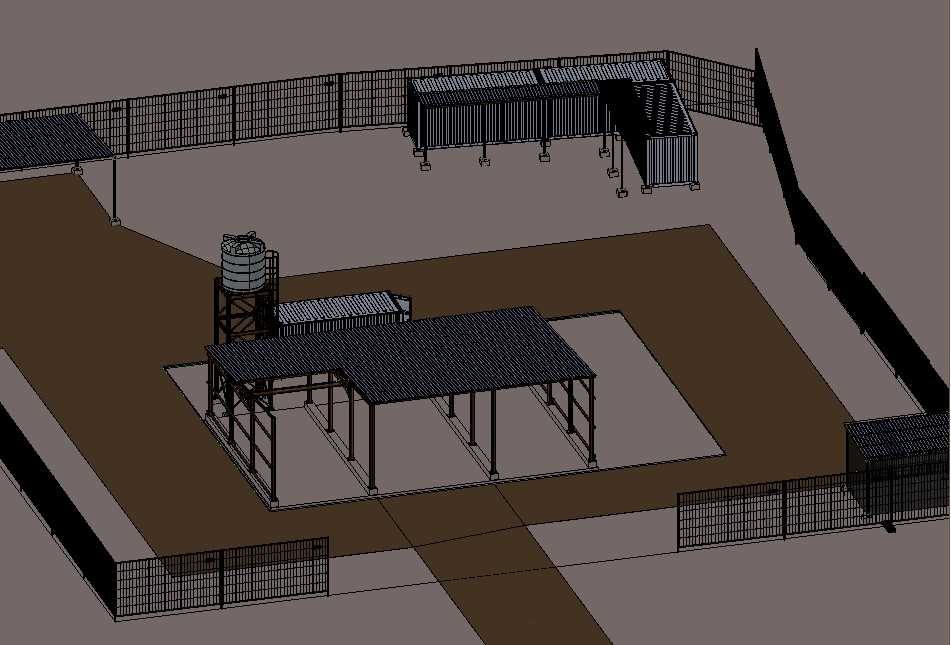

　　场地角落设置的小型附属棚区用于存放常用维修工具、废旧零件临时堆放，避免杂物占用主维修通道。整个场地的布局逻辑完全围绕矿山土方设备的维修流程展开：待修设备从主通道驶入后，可直接停放到敞棚工位，维修人员从配件区调取所需配件，油料从储料罐就近取用，维修产生的废旧零件临时归集到角落堆放区，维修完成的设备可直接从通道驶出返回作业面，全程没有冗余的动线交叉。建模过程中对所有结构的安装边界做了精准还原，比如钢结构棚的立柱基础预埋深度对应硬化地面的厚度参数，围栏的立柱间距符合户外防护设施的常规安装标准，储料罐的安装平台做了加高处理，避免矿区雨季积水浸泡罐底。

　　不同于常规的工业厂区建模，这套场景充分考虑了矿山作业的特殊环境：所有钢结构构件都预留了防腐处理的结构余量，场地硬化地面做了找坡设计，能够快速排走矿区的季节性降雨，不会在维修工位区域形成积水；围栏的网孔尺寸设置为50mm*50mm，既能够阻挡大块碎石飞溅到场地外，也不会因为网孔过小被矿区扬尘堵塞影响通透性。敞棚的顶部挑檐向外延伸1.2米，雨天作业时能够避免雨水直接飘落到维修工位上，保障小范围维修作业可以在雨天正常开展，减少矿山设备的停机等待时间。场地内没有设置过多的固定建筑，大部分区域为灵活可调的硬化空地，可根据待修设备的尺寸临时调整工位布局，适配不同型号的挖掘、装载、运输类土方设备的维修需求，不会因为固定工位的尺寸限制导致大型设备无法进场。
